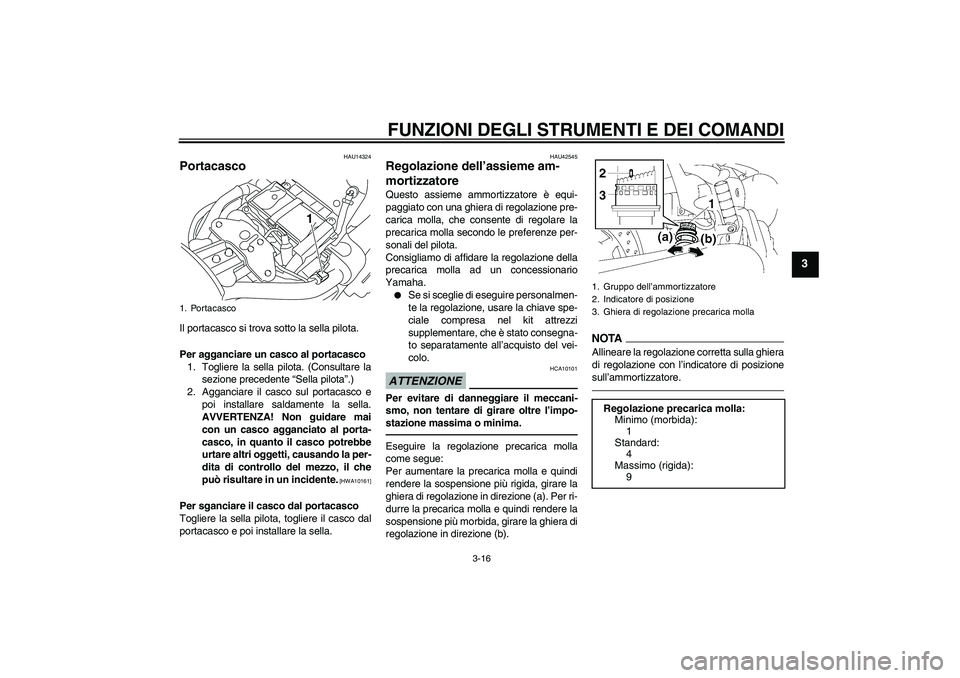

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU14324
Portacasco Il portacasco si trova sotto la sella pilota.
Per agganciare un casco al portacasco
1. Togliere la sella pilota. (Consultare la
sezione precedente “Sella pilota”.)
2. Agganciare il casco sul portacasco e
poi installare saldamente la sella.
AVVERTENZA! Non guidare mai
con un casco agganciato al porta-
casco, in quanto il casco potrebbe
urtare altri oggetti, causando la per-
dita di controllo del mezzo, il che
può risultare in un incidente.
[HWA10161]
Per sganciare il casco dal portacasco
Togliere la sella pilota, togliere il casco dal
portacasco e poi installare la sella.
HAU42545
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla, che consente di regolare la
precarica molla secondo le preferenze per-
sonali del pilota.
Consigliamo di affidare la regolazione della
precarica molla ad un concessionario
Yamaha.

Se si sceglie di eseguire personalmen-
te la regolazione, usare la chiave spe-
ciale compresa nel kit attrezzi
supplementare, che è stato consegna-
to separatamente all’acquisto del vei-
colo.
ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri-
durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).
NOTAAllineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
1. Portacasco
1
1. Gruppo dell’ammortizzatore
2. Indicatore di posizione
3. Ghiera di regolazione precarica molla
Regolazione precarica molla:
Minimo (morbida):
1
Standard:
4
Massimo (rigida):
9
U11CH4H0.book Page 16 Friday, December 3, 2010 10:09 AM

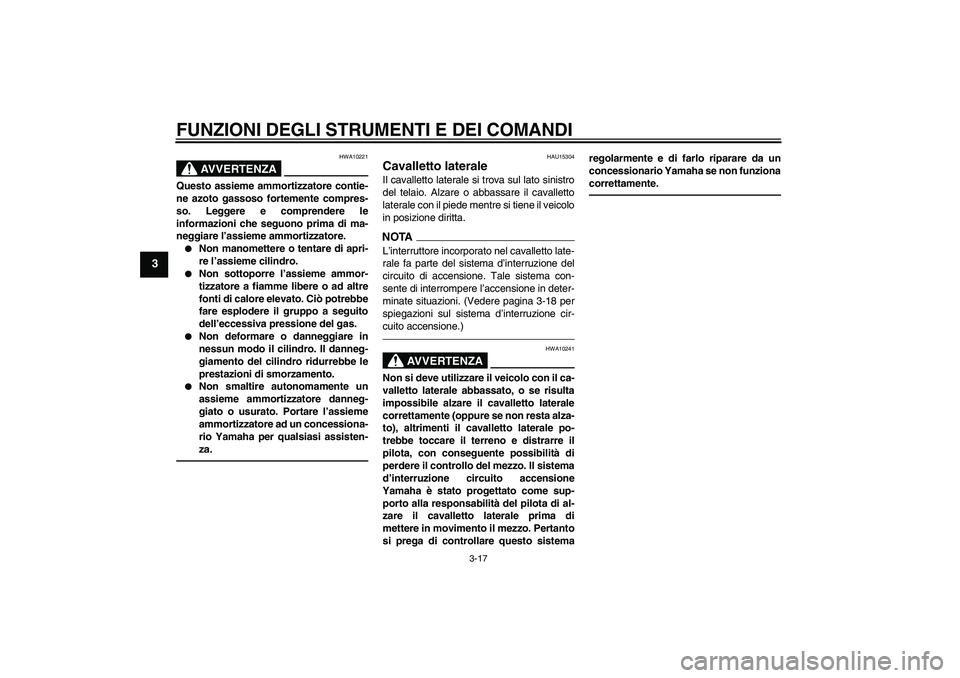

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-
za.
HAU15304
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere pagina 3-18 per
spiegazioni sul sistema d’interruzione cir-
cuito accensione.)
AVVERTENZA
HWA10241
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta alza-
to), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato progettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistemaregolarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
U11CH4H0.book Page 17 Friday, December 3, 2010 10:09 AM

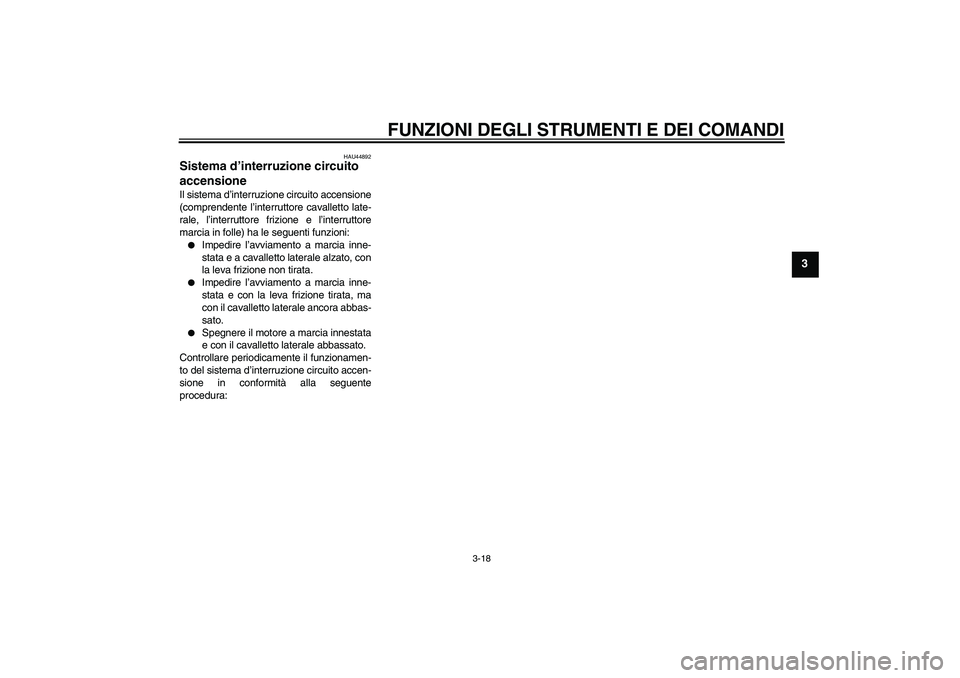

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU44892
Sistema d’interruzione circuito
accensione Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:

Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.


Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.


Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
U11CH4H0.book Page 18 Friday, December 3, 2010 10:09 AM

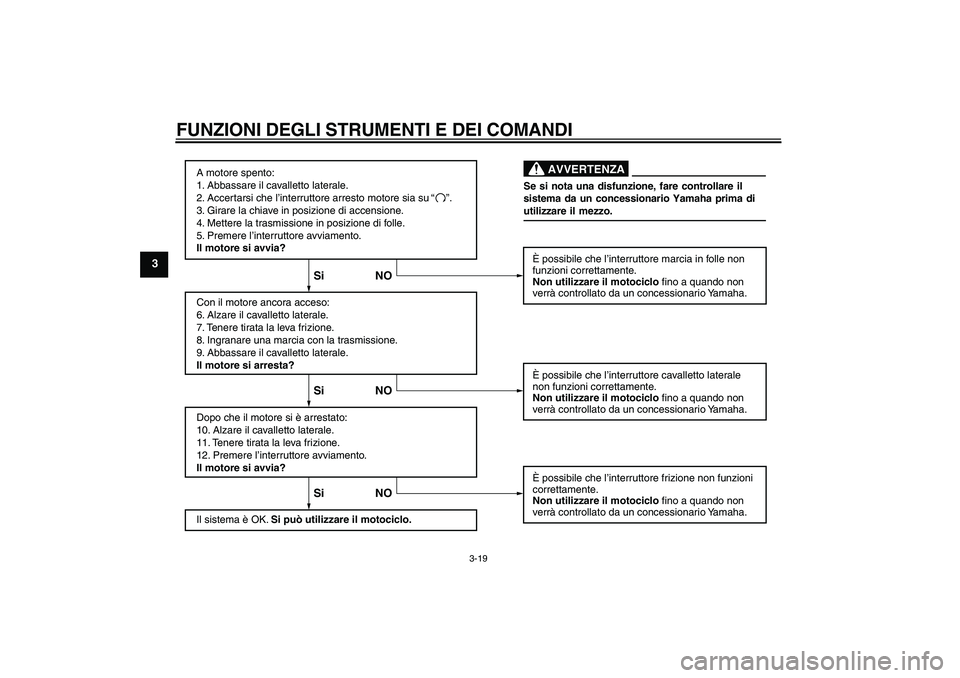

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
“ ”.
U11CH4H0.book Page 19 Friday, December 3, 2010 10:09 AM

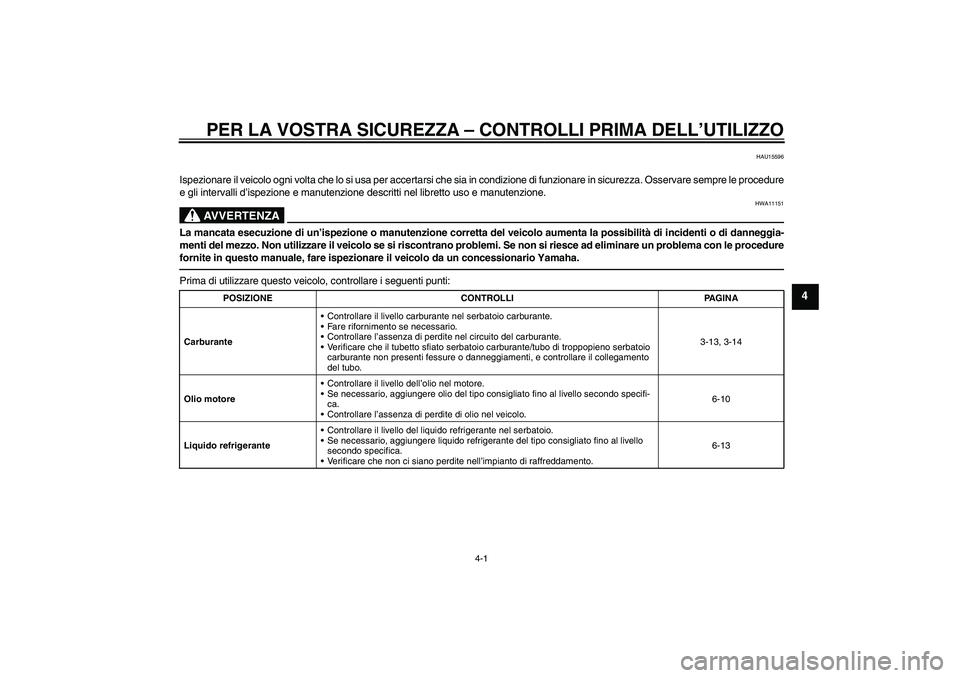

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello carburante nel serbatoio carburante.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.
Verificare che il tubetto sfiato serbatoio carburante/tubo di troppopieno serbatoio
carburante non presenti fessure o danneggiamenti, e controllare il collegamento
del tubo.3-13, 3-14
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-10
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-13
U11CH4H0.book Page 1 Friday, December 3, 2010 10:09 AM

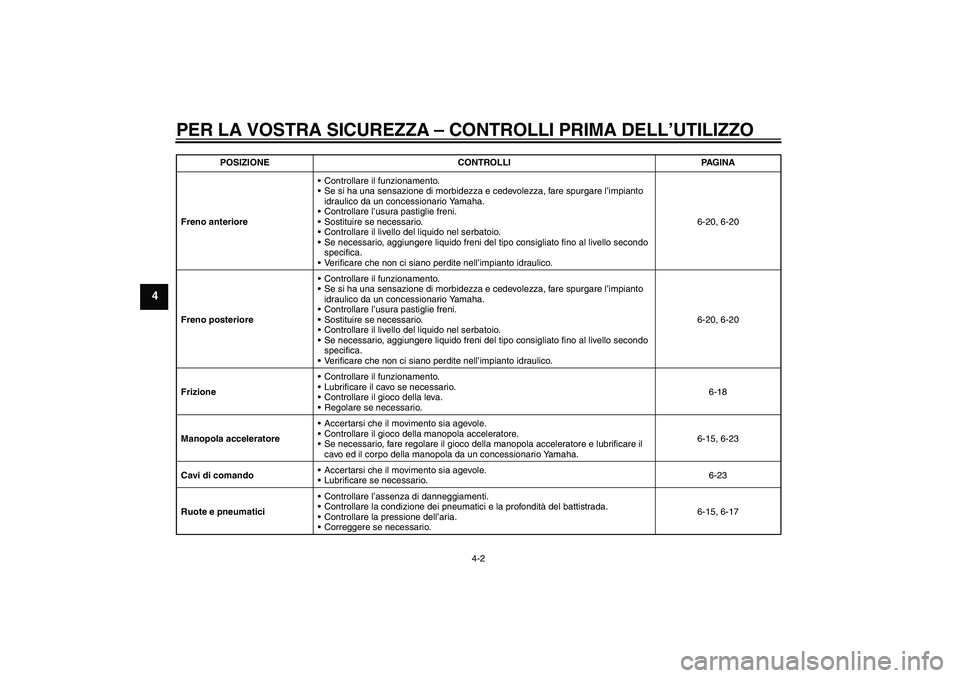

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-20, 6-20
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-20, 6-20
FrizioneControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-18
Manopola acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco della manopola acceleratore.
Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha.6-15, 6-23
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-23
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-15, 6-17 POSIZIONE CONTROLLI PAGINA
U11CH4H0.book Page 2 Friday, December 3, 2010 10:09 AM

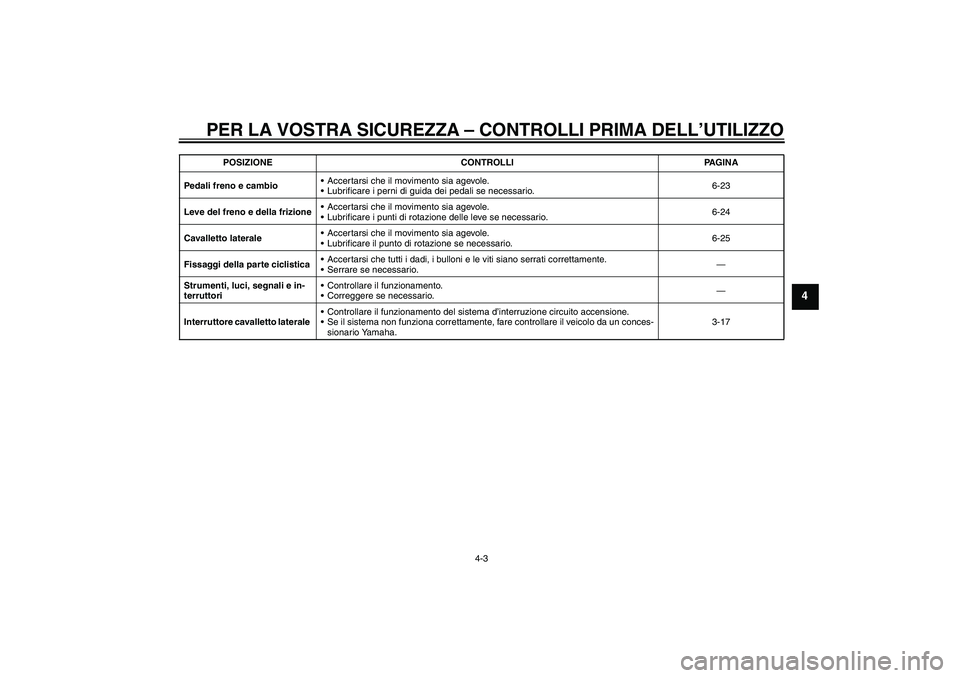

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Pedali freno e cambioAccertarsi che il movimento sia agevole.
Lubrificare i perni di guida dei pedali se necessario.6-23
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-24
Cavalletto lateraleAccertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario.6-25
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un conces-
sionario Yamaha.3-17 POSIZIONE CONTROLLI PAGINA
U11CH4H0.book Page 3 Friday, December 3, 2010 10:09 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU47150
NOTAQuesto modello è equipaggiato con:

un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, lo strumento
multifunzione indica il codice di errore
30, ma questo non è un malfunziona-
mento. Girare la chiave su “OFF” e poi
su “ON” per cancellare il codice di er-
rore. Se non lo si fa, si impedisce al
motore di avviarsi nonostante il motore
inizi a girare quando si preme l’interrut-
tore avviamento.


un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. In questo caso, lo strumento
multifunzione indica il codice di errore
70, ma questo non è un malfunziona-
mento. Premere l’interruttore avvia-
mento per cancellare il codice di errore
e riavviare il motore.
HAU42887
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:

La trasmissione è in posizione di folle.


La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-18 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia
su“”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.

Spia livello olio


Spia livello carburante


Spia temperatura liquido refrige-
rante


Spia guasto motore


Spia immobilizer
ATTENZIONE
HCA11833
Se una spia di avvertimento o di segna-
lazione non si accende all’inizio girando
la chiave su “ON”, o se una spia di avver-
timento o di segnalazione resta accesa,
U11CH4H0.book Page 1 Friday, December 3, 2010 10:09 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
vedere pagina 3-3 per il controllo del cir-
cuito della spia di avvertimento o di se-

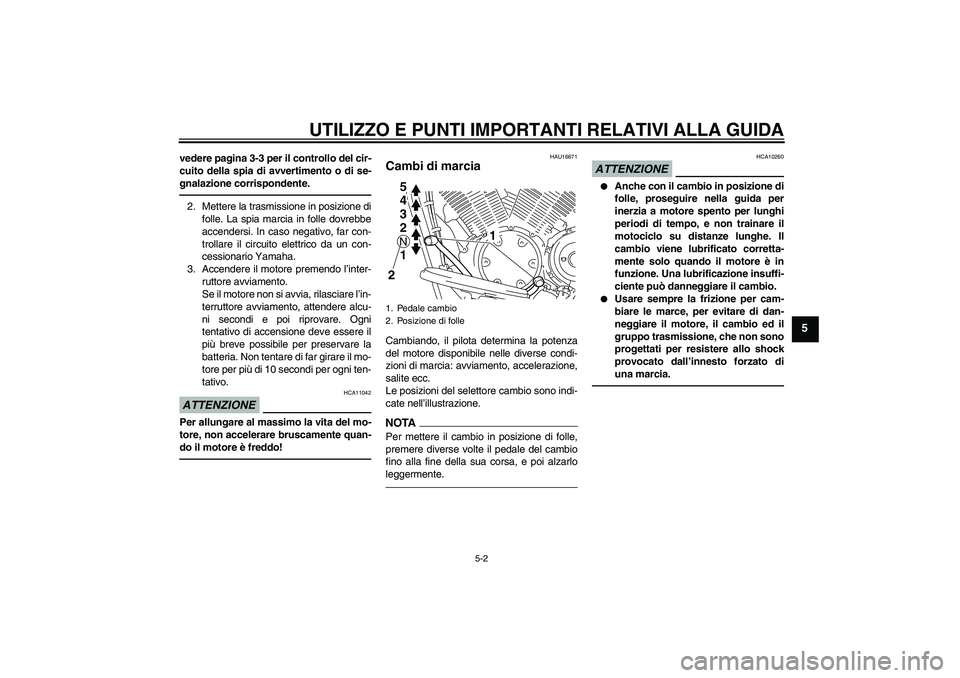

gnalazione corrispondente.2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni ten-
tativo.ATTENZIONE
HCA11042
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!
HAU16671
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarlo
leggermente.
ATTENZIONE
HCA10260


Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.


Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
1. Pedale cambio
2. Posizione di folle
1
5432N1 5
4
3
2N1
2
U11CH4H0.book Page 2 Friday, December 3, 2010 10:09 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU16810

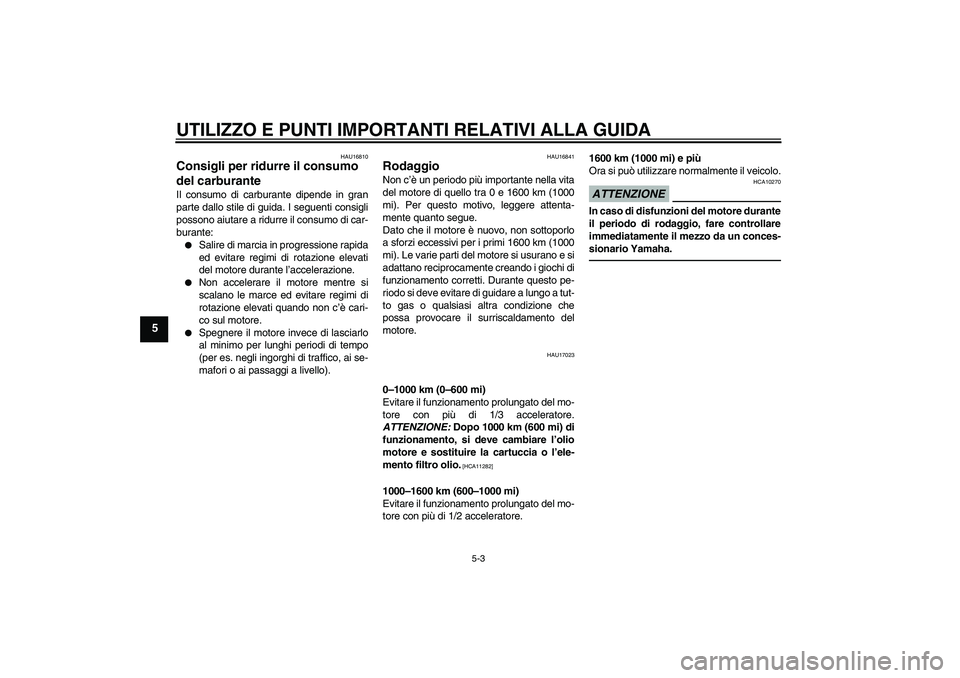

Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:

Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.


Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.


Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17023
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/3 acceleratore.
ATTENZIONE: Dopo 1000 km (600 mi) di
funzionamento, si deve cambiare l’olio
motore e sostituire la cartuccia o l’ele-
mento filtro olio.
[HCA11282]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/2 acceleratore.1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10270
In caso di disfunzioni del motore durante
il periodo di rodaggio, fare controllare
immediatamente il mezzo da un conces-
sionario Yamaha.
U11CH4H0.book Page 3 Friday, December 3, 2010 10:09 AM
