WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-6
3
DAU4290A
Multifunctionele meter
WAARSCHUWING
DWA12423
Zorg d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter gaat aan bren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een kilometerteller
 twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul) 
een ritteller voor brandstofreserve (die
de afstand aangeeft die wordt afge-
legd op de brandstofreserve)
 een klok
 een voorziening voor zelfdiagnose
 een helderheidsregeling
OPMERKINGVergeet niet de sleutel naar “ON” te draaien
voordat u de toets “SELECT” “ / ” en
de toets “RESET” gebruikt. Dat hoeft ech-
ter niet als u de helderheid wilt instellen.
Snelhei dsmeter
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.
1. Snelheidsmeter
2. Kilometerteller/ritteller/ritteller brandstofre- serve/klok
1. “SELECT”-schakelaar “ / ”
2. “RESET”-schakelaar
1. Snelheidsmeter
U1CSD1D0.book Page 6 Tuesday, August 6, 2013 11:22 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-7
3
Kilometerteller, rittellers, ritteller voor
bran dstofreserve en klok
Door indrukken van de “ ”-kant van de
“SELECT”-toets wisselt de weergave tus-
sen de kilometertelle rmodus “Odo”, de rit-
tellermodi “Trip 1” en “Trip 2” en de
klokmodus, in de onderstaande volgorde:
Odo → Trip 1 → Trip 2 → Klok → OdoOPMERKING Druk op de “ ”-kant van de toets
“SELECT” om de weergave in omge-
keerde volgorde te laten wisselen.
 In elke geselecteerde weergavemo-
dus kunt u de toets “RESET” minder
dan 1 seconde lang ingedrukt houden
om de klok 5 seconden lang te laten
weergeven.
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-3), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “Trip F” en wordt de af-
gelegde afstand vanaf dat punt
aangegeven. In dat geval wordt door het in-
drukken van de “ ”-kant van de toets
“SELECT” in de onderstaande volgorde ge-
wisseld tussen de diverse weergaven van
rittellers, kilomete rteller en klok:
Trip F → Trip 1 → Trip 2 → Klok → Odo →
Trip FOPMERKINGDruk op de “ ”-kant van de toets “SE-
LECT” om de weergave in omgekeerde
volgorde te laten wisselen.Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de “ ”-kant
of “ ”-kant van de toets “SELECT” te
drukken en houdt u daarna de toets “RE-
SET” minstens 1 seconde lang ingedrukt.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en ver-
schijnt de vorige weergavemodus weer. Om de klok op tijd te zetten
1. Druk op de “ ”-kant of “ ”-kant
van de toets “SELECT” om te wisse-
len naar de klokweergave.
2. Druk minstens 2 seconden lang tege- lijkertijd op de “ ”-kant van de toets
“SELECT” en de toets “RESET”.
3. Als de uuraanduiding begint te knip- peren, druk dan op de “ ”-kant
of “ ”-kant van de toets “SELECT”
om de uren in te stellen.
4. Als u op de toets “RESET” drukt, gaat
de minutenaanduiding knipperen.
5. Druk op de “ ”-kant of “ ”-kant van de toets “SELECT” om de minu-
ten in te stellen.
6. Druk op de “RESET”-toets en laat deze dan los om de klok te starten.
1. Kilometerteller/ritteller/ritteller brandstofre-serve/klok
1. Klok
U1CSD1D0.book Page 7 Tuesday, August 6, 2013 11:22 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-8
3
Zelfdia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het kilometerteller-/ritteller-/klokdis-
play een foutcode weer.
Als het kilometerteller/ritteller/klok-display
foutcodes weergeeft, noteer deze dan en
vraag een Yamaha dealer om het voertuig
te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het display een foutco-
de weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het trans-
pondersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.2. Als de motor start, zet deze dan weeruit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan het voertuig, de codeer- sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
LET OP
DCA11591
Wanneer het
display een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.Hel derhei dsre gelin g
Met deze functie regelt u de helderheid van
de snelheidsmeterunit, afgestemd op het
aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
1. Weergave foutcode
2. Waarschuwingslampje motorstoring “ ”
3. Controlelampje startblokkering123
1. Snelheidsmeterpaneel
2. Helderheidsniveau1 2
U1CSD1D0.book Page 8 Tuesday, August 6, 2013 11:22 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-9
3
2. Druk op de “ ”-kant van de toets“SELECT” en houd deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht minstens vijf seconden en laat dan de
“SELECT”-toets los.
4. Druk op de “ ”-kant of “ ”-kant van de toets “SELECT” om het ge-
wenste helderheidsniveau te selecte-
ren.
5. Druk op de toets “RESET” om het ge- selecteerde helderheidsniveau te be-
vestigen. Het display keert terug naar
de kilometerteller-, ritteller- of klok-
weergave.
DAU1234F
StuurschakelaarsLinks Rechts
DAU12351
Lichtsi
gnaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1. Noodstopschakelaar “ / ”
2. Schakelaar alarmverlichting “ ”
3. “SELECT”-schakelaar “ / ”
4. “RESET”-schakelaar
5. Startknop “ ”
U1CSD1D0.book Page 9 Tuesday, August 6, 2013 11:22 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-10
3
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12661
Noodstopschakelaar “ / ”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12713
Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41701
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12734
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wo rdt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU42525
“SELECT”-schakelaar “ / ”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de kilometertellerweergave
en rittellerweergaven en om de klok en de
helderheidsregeling van de multifunctione-
le meter in te stellen.
Zie “Multifunctionele meter” op pagina 3-6
voor meer informatie.
DAU42536
“RESET”-schakelaar
Deze schakelaar wordt gebruikt om de rit-
tellerweergaven te resetten en om de klok
en de helderheidsregeling van de multi-
functionele meter in te stellen.
Zie “Multifunctionele meter” op pagina 3-6
voor meer informatie.
U1CSD1D0.book Page 10 Tuesday, August 6, 2013 11:22 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
3
DAU12821
Koppelingshen delDe koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-18.)
DAU12882
Schakelpe daalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
5-traps constant-mesh versnellingsbak op
deze motorfiets.OPMERKINGGebruik uw tenen of hiel om op te schake-
len en gebruik uw tenen om terug te scha-
kelen.
DAU12892
Remhen delDe remhendel bevindt aan de rechterzijde
van het stuur. Trek de hendel naar gas-
greep toe om de voorrem te bekrachtigen.
1. Koppelingshendel
1. Schakelpedaal
2. Vrijstand
1
5432N1 5
4
3
2N1
2
1. Remhendel
U1CSD1D0.book Page 11 Tuesday, August 6, 2013 11:22 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-12
3
DAU58490
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van het voertuig.
Trap op het rempedaal om de achterrem te
bekrachtigen.
Voor UBS-mo dellen
Bij het indrukken van het rempedaal wor-
den achter- en voorrem gelijktijdig bediend,
de achterrem volledig en de voorrem ge-
deeltelijk. Voor maximale remkracht dient u
gelijktijdig zowel de remhendel in te knijpen
als het rempedaal in te drukken.
DAU13075

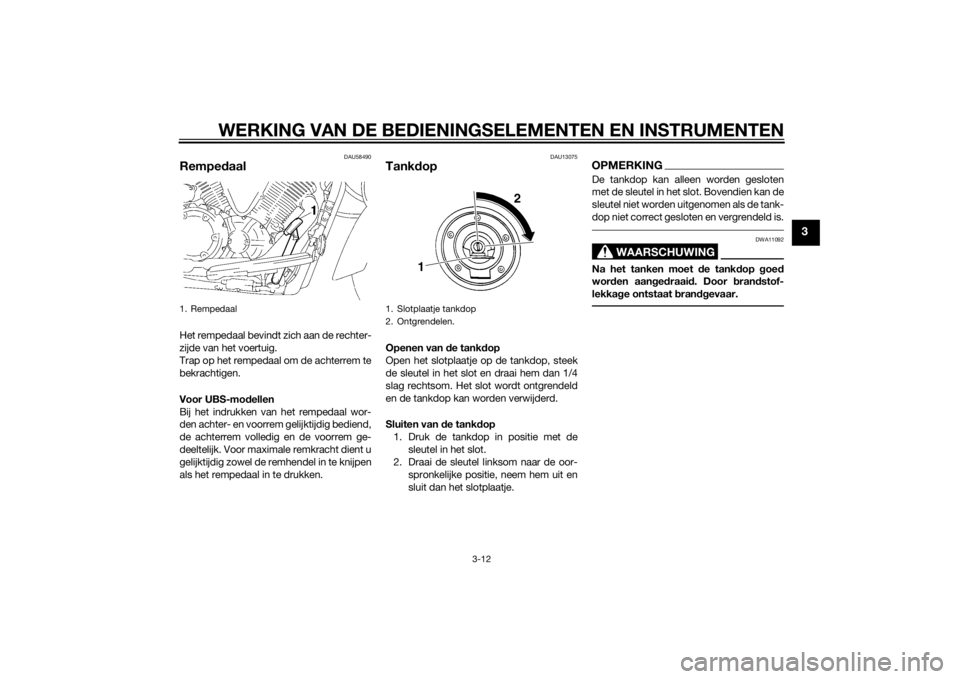

Tank dopOpenen van de tankd op
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van d e tankdop
1. Druk de tankdop in positie met de sleutel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tank dop goe d
wor den aan ged raai d. Door b randstof-
lekka ge ontstaat bran dgevaar.
1. Rempedaal
1. Slotplaatje tankdop
2. Ontgrendelen.
2
1
U1CSD1D0.book Page 12 Tuesday, August 6, 2013 11:22 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-13
3
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzined ampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om bran d en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte doek, aan ge-
zien de bran dstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is gifti g en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om benzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in na dat u b en-
zine heeft in geslikt, veel benzine damp
heeft in gead emd of b enzine in uw o gen
heeft gekreg en. Als b enzine op uw hui dterechtkomt, was
deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek dan an dere kled ing aan.
DAU57690
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau1
2
Voor geschreven bran dstof:
Normale loodvrije benzine (Gasohol
(E10) acceptabel)
Inhou d b ran dstoftank:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Hoeveelhei d reserve bran dstof (als
het waarschuwin gslampje bran d-
stofniveau gaat bran den):
3.7 L (0.98 US gal, 0.81 Imp.gal)
U1CSD1D0.book Page 13 Tuesday, August 6, 2013 11:22 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-14
3
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAU51172
Tankbeluchtin gsslan g en over-
loopslan gAlvorens de motorfiets te gebruiken:
 Controleer alle slangaansluitingen.
 Controleer alle slangen op scheuren
of beschadiging en vervang indien no-
dig.
 Controleer voor alle slangen of het uit-
einde ervan niet is verstopt en reinig
indien nodig.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
 Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair draaien. Lan g
stationair draaien kan lei den tot
oververhittin g.
1. Overloopslang brandstoftank
2. Tankbeluchtingsslang
21
U1CSD1D0.book Page 14 Tuesday, August 6, 2013 11:22 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-15
3
LET OP
DCA10702
Gebruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare scha de wor den toe ge-
b racht aan de uitlaatkatalysator.
DAU42753
Bestuur dersza delVerwij deren van het bestuur dersza del
1. Steek de sleutel in het zadelslot en draai linksom.
2. Trek het bestuurderszadel aan de voorzijde omhoog en neem dan het
bestuurderszadel los.
Aan bren gen van het b estuurdersza del
1. Steek het uitsteeksel aan de achterzij- de van het bestuurderszadel in de za-
delbevestiging, zoals getoond in de
afbeelding. 2. Druk het zadel aan de voorzijde om-
laag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKINGControleer of het bestuurderszadel stevig is
vergrendeld alvorens te gaan rijden.
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
1
2
U1CSD1D0.book Page 15 Tuesday, August 6, 2013 11:22 AM
