YAMAHA XVS1300A 2014 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
Wanneer een remblok zover is afgesleten
dat de slijtage-indicatorgroef vrijwel is ver-
dwenen, vraag dan een Yamaha dealer de
remblokken als set te vervangen.
Voor modellen zon der UBS
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.
DAU22501
Rem blokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22582
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem
1. Slijtage-indicatorgroef remblok
1
1
1. Remvoeringdikte
1. Merkstreep minimumniveau
L O W ER
1
U1CSD1D0.book Page 20 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
Achterrem
WAARSCHUWING
DWA15991
Onjuist uitgevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht b innendrin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g. 
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dichtin gen bescha digd ra-
ken met lekka ge tot gevol g.
 Vul bij
met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof d an DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens bijvullen
g een water het remvloeistofreser-
voir kan binnen drin gen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verla gen zo dat damp-
b elvormin g kan optre den.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en /of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
1. Merkstreep minimumniveauAan
bevolen remvloeistof:
DOT 4
U1CSD1D0.book Page 21 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders,
de remklauwen en de remslangen vervan-
gen volgens de intervalperioden of wan-
neer ze lek of beschadigd zijn. Vloeistofafdichtingen: Vervang elke
twee jaar.
 Remslangen: Vervang elke vier jaar.
DAU23041
Door bui gin g aan drijfriemDe doorbuiging van de aandrijfriem moet
worden gecontroleerd en afgesteld volgens
de intervalperioden ve rmeld in het periodie-
ke smeer-en onderhoudsschema.
DAU38411
Spanning van aandrijfriem controleren
1. Zet de machine op de zijstandaard.
2. Noteer de huidige positie van de aan-
drijfriem, gebruik daartoe de merkte-
kens bij het inspectiegat.OPMERKINGDe merktekens bij het inspectiegat hebben
een onderlinge afstand van 5.0 mm (0.2 in).
3. Noteer de positie van de aandrijfriemals met een riemspanningsmeter een
kracht van 45 N (4.5 kgf, 10 lbf) op de
riem wordt uitgeoefend.OPMERKINGEen riemspanningsmeter is verkrijgbaar bij
een Yamaha dealer.4. Bereken de riemdoorbuiging door vande meetwaarde uit stap 3 de meet-
waarde gevonden in stap 2 af te trek-
ken.
1. Aandrijfriem
2. Merktekens2
1
1. Riemspanningsmeter
2. Doorbuiging aandrijfriem
Door bui gin g aan drijfriem:
5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
U1CSD1D0.book Page 22 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
5. Als de riemdoorbuiging niet correct is,laat deze dan door een Yamaha dealer
bijstellen.
DAU23098

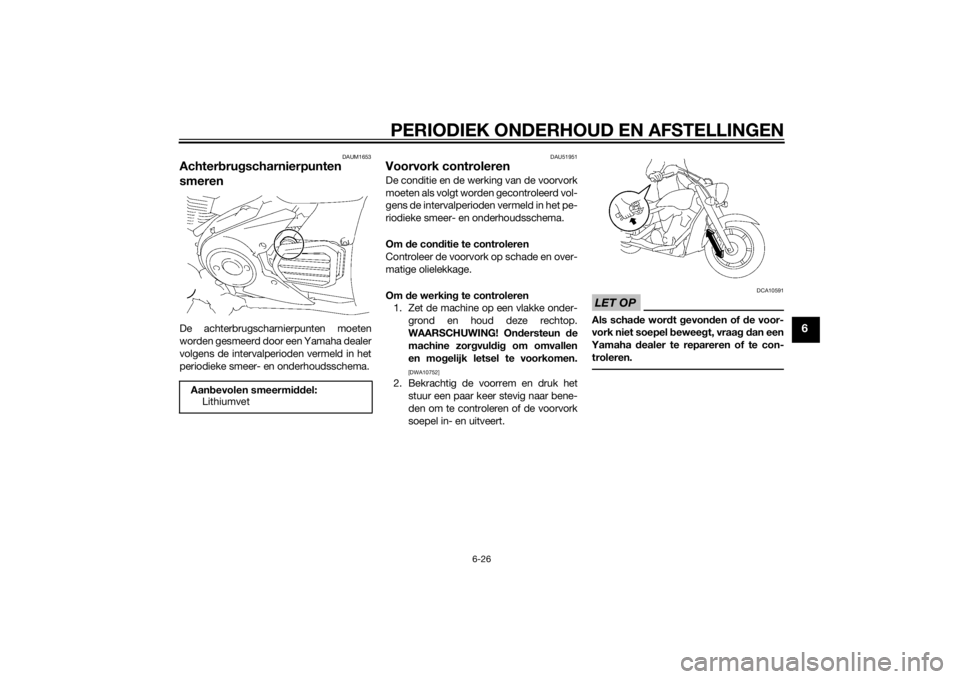

Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b escha digde
kab els zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU49921
Controleren en smeren van
gas-
g reep en gaska belDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
U1CSD1D0.book Page 23 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU44275

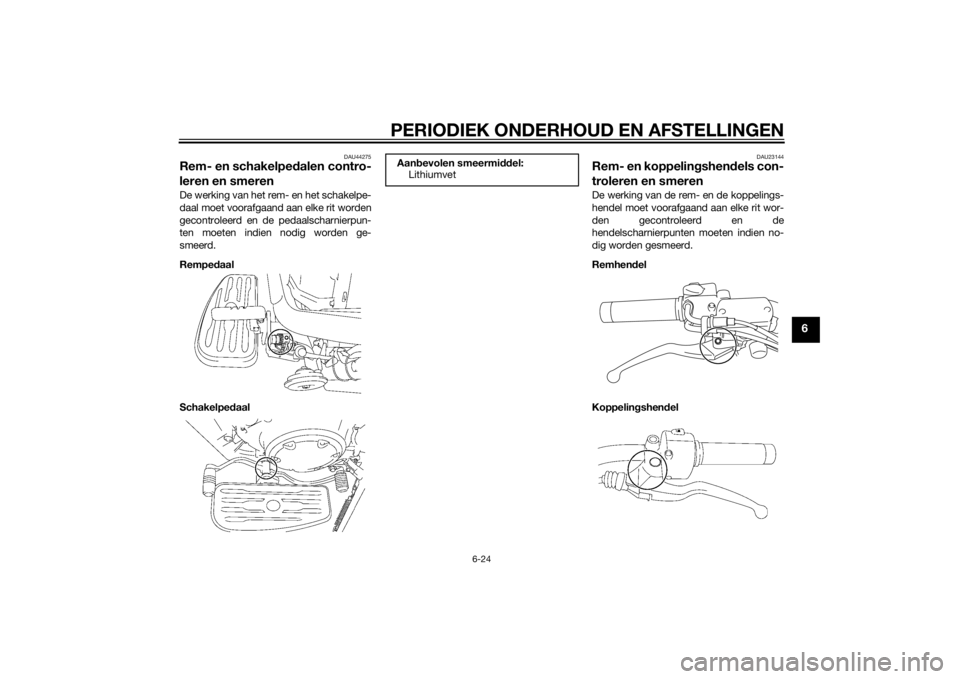

Rem- en schakelpedalen contro-
leren en smerenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelpe daal
DAU23144
Rem- en koppelin gshend els con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
Aan bevolen smeermi ddel:
Lithiumvet
U1CSD1D0.book Page 24 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU23203
Zijstandaar d controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstan daar d niet soepel omhoo g
en omlaag beweeg t, vraa g dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functioneren de
zijstan daar d kan het we gdek raken en u
aflei den, waar door u de controle over de
machine kunt verliezen.
DAU23252
Smeren van d e achterwielophan-
g in gDe scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden voorgeschreven in het periodieke smeer-
en onderhoudsschema.
Aan
bevolen smeermi ddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
U1CSD1D0.book Page 25 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAUM1653
Achterbru gscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU51951
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de voorvork op schade en over-
matige olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
Aan bevolen smeermi ddel:
Lithiumvet
U1CSD1D0.book Page 26 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU23284
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-34 voor meer informa-
tie.) WAARSCHUWING! On dersteun
d e machine zor gvul dig om omval-
len en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU50582

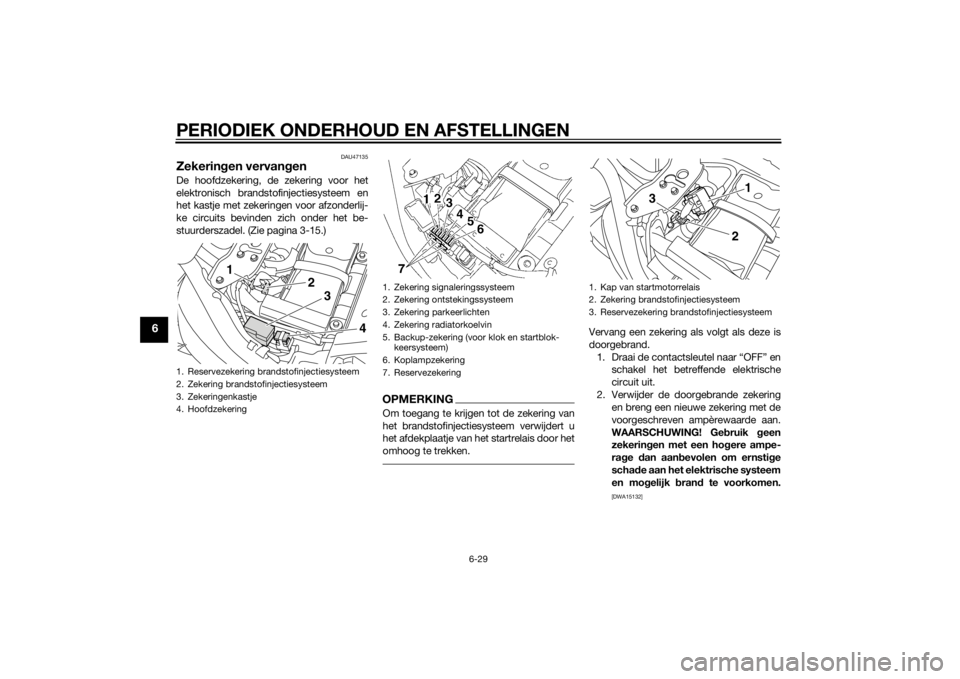

AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-15.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en gevaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kled ing en b escherm uw1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu
U1CSD1D0.book Page 27 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
ogen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel ged uren de 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buurt van d e accu en zor g voor
vol doen de ventilatie b ij acculaden
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
LET OP
DCA10621
Pro beer nooit om celaf dichtin gen op de
accu te verwij deren, hier door kan per-
manente scha de aan d e accu wor den
toe geb racht.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu bescha digd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voor dat u de accu verwij-
d ert de sleutel naar “OFF” en haal
d an eerst d e negatieve ka bel en
d aarna de positieve ka bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij. 3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voor dat u
d e accu plaatst d e sleutel naar
“OFF” en sluit vervol gens eerst d e
positieve ka bel en d aarna de neg a-
tieve kab el aan.
[DCA16841]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Hou d d e accu steed s opgelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
U1CSD1D0.book Page 28 Tuesday, August 6, 2013 11:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU47135
Zekeringen vervan genDe hoofdzekering, de zekering voor het
elektronisch brandstofinjectiesysteem en
het kastje met zekeringen voor afzonderlij-
ke circuits bevinden zich onder het be-
stuurderszadel. (Zie pagina 3-15.)
OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinjectiesysteem verwijdert u
het afdekplaatje van het startrelais door het
omhoog te trekken.
Vervang een zekering als volgt als deze is
doorgebrand. 1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
1. Reservezekering brandstofinjectiesysteem
2. Zekering brandstofinjectiesysteem
3. Zekeringenkastje
4. Hoofdzekering
1
2
3
4
1. Zekering signaleringssysteem
2. Zekering ontstekingssysteem
3. Zekering parkeerlichten
4. Zekering radiatorkoelvin
5. Backup-zekering (voor klok en startblok-
keersysteem)
6. Koplampzekering
7. Reservezekering
1. Kap van startmotorrelais
2. Zekering brandstofinjectiesysteem
3. Reservezekering brandstofinjectiesysteem
2 1
3
U1CSD1D0.book Page 29 Tuesday, August 6, 2013 11:22 AM
