YAMAHA XVS1300A 2016 Bruksanvisningar (in Swedish)

Säkerhetsinformation
1-4
1
bli instabil vid sidvindar. Sådana till-
behör kan även orsaka instabilitet
när man kör om eller blir omkörd av
stora fordon.
• Vissa tillbehör kan förskjuta föraren
från dennas normala körställning.
Denna felaktiga körställning be-
gränsar förarens rörelsefrihet och
kan minska styrförmågan. Därför
rekommenderar vi inte sådana till-
behör.
 Var försiktig när du monterar elektris-
ka tillbehör. Om elektriska tillbehör
överskrider kapaciteten i motorcy-
kelns elektriska system kan elfel upp-
stå, vilket kan orsaka en farlig förlust
av ljus eller motorkraft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
motorcykeln är konstruerade för att mot-
svara fordonets prestandaegenskaper och
ge den bästa kombinationen av hantering,
bromsförmåga och komfort. Andra däck,
fälgar, storlekar och kombinationer kan
vara olämpliga. Mer information om däck-
specifikationer och byte av däck finns på
sidan 6-15. Transportera motorcykeln
Observera följande innan du transporterar
motorcykeln på ett annat fordon.
 Ta bort alla lösa föremål från motorcy-
keln.
 Se till att bränslekranen (om det finns
någon) stå i läge “OFF” och att det inte
läcker något bränsle.
 Rikta framhjulet rakt fram på släpvag-
nen eller på flaket och förankra fram-
hjulet i en balk så att det inte kan röra
sig.
 Lägg i en växel (för växlade modeller).
 Säkra motorcykeln med sling eller
lämpliga remmar som är fastsatta på
massiva delar på motorcykeln, t.ex.
ramen eller den tredelade klämman på
den övre framgaffeln (inte på gummi-
monterade styren, blinkers eller delar
som kan gå sönder). Välj remmarnas
placering noga så att de inte skaver
mot lackade ytor under transporten.
 Fjädringen ska om möjligt komprime-
ras en aning av fästanordningarna så
att motorcykeln inte studsar för myck-
et under transporten.
U1CSM2M0.book Page 4 Friday, July 24, 2015 11:46 AM

Beskrivning
2-1
2
MAU10411

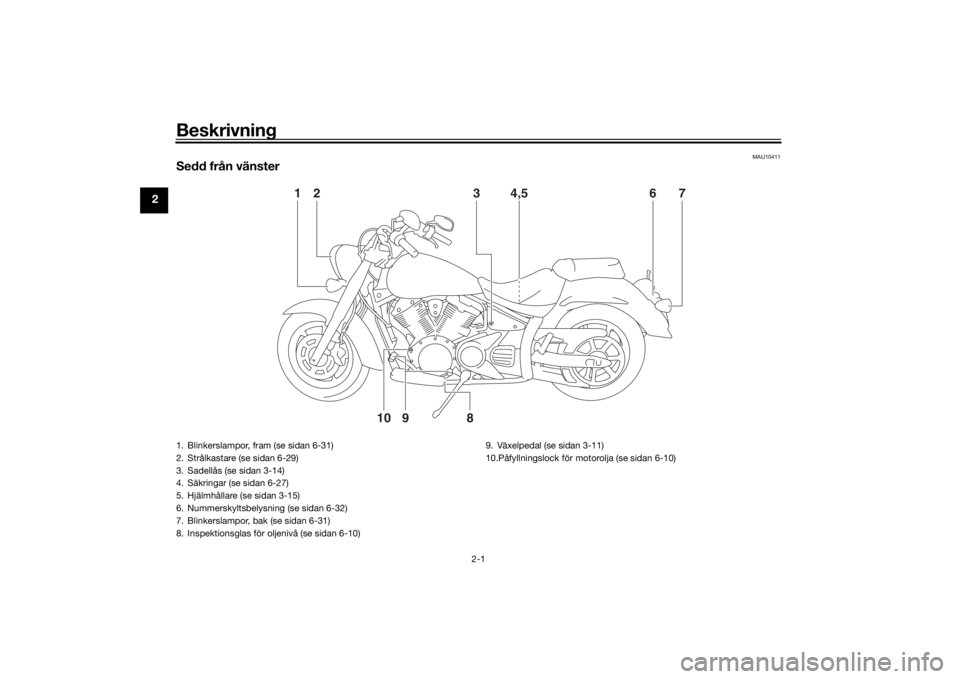

Sedd från vänster
1236 7
4,5
8
910
1. Blinkerslampor, fram (se sidan 6-31)
2. Strålkastare (se sidan 6-29)
3. Sadellås (se sidan 3-14)
4. Säkringar (se sidan 6-27)
5. Hjälmhållare (se sidan 3-15)
6. Nummerskyltsbelysning (se sidan 6-32)
7. Blinkerslampor, bak (se sidan 6-31)
8. Inspektionsglas för oljenivå (se sidan 6-10) 9. Växelpedal (se sidan 3-11)
10.Påfyllningslock för motorolja (se sidan 6-10)U1CSM2M0.book Page 1 Friday, July 24, 2015 11:46 AM

Beskrivning
2-2
2
MAU10421

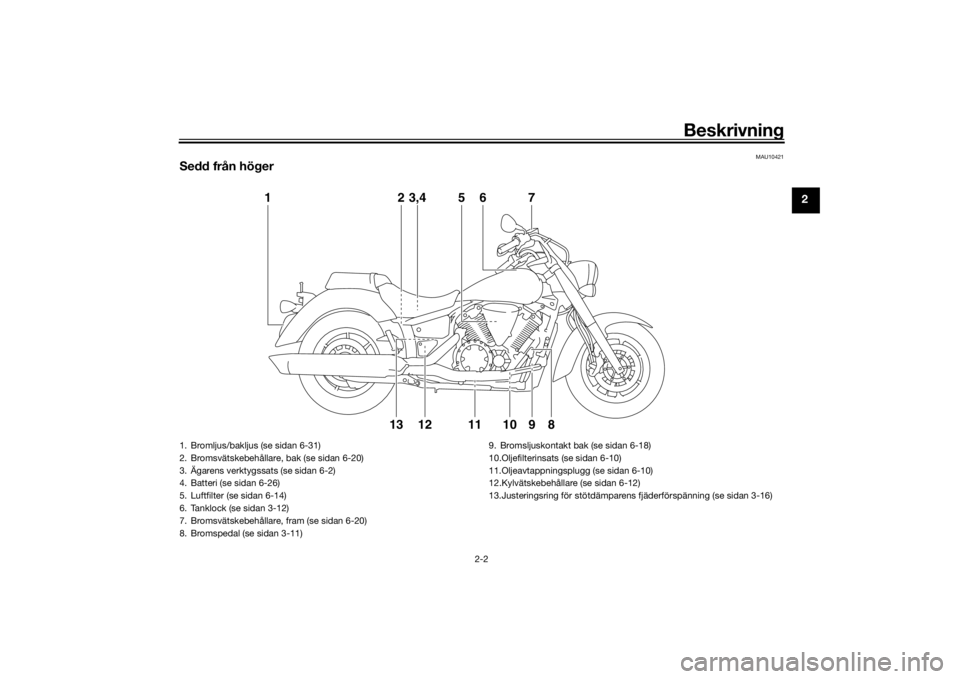

Sedd från höger
12121310 9 8
3,4 5 6 7
11
1. Bromljus/bakljus (se sidan 6-31)
2. Bromsvätskebehållare, bak (se sidan 6-20)
3. Ägarens verktygssats (se sidan 6-2)
4. Batteri (se sidan 6-26)
5. Luftfilter (se sidan 6-14)
6. Tanklock (se sidan 3-12)
7. Bromsvätskebehållare, fram (se sidan 6-20)
8. Bromspedal (se sidan 3-11) 9. Bromsljuskontakt bak (se sidan 6-18)
10.Oljefilterinsats (se sidan 6-10)
11.Oljeavtappningsplugg (se sidan 6-10)
12.Kylvätskebehållare (se sidan 6-12)
13.Justeringsring för stötdämparens fjäderförspänning (se sidan 3-16)
U1CSM2M0.book Page 2 Friday, July 24, 2015 11:46 AM

Beskrivning
2-3
2
MAU10431

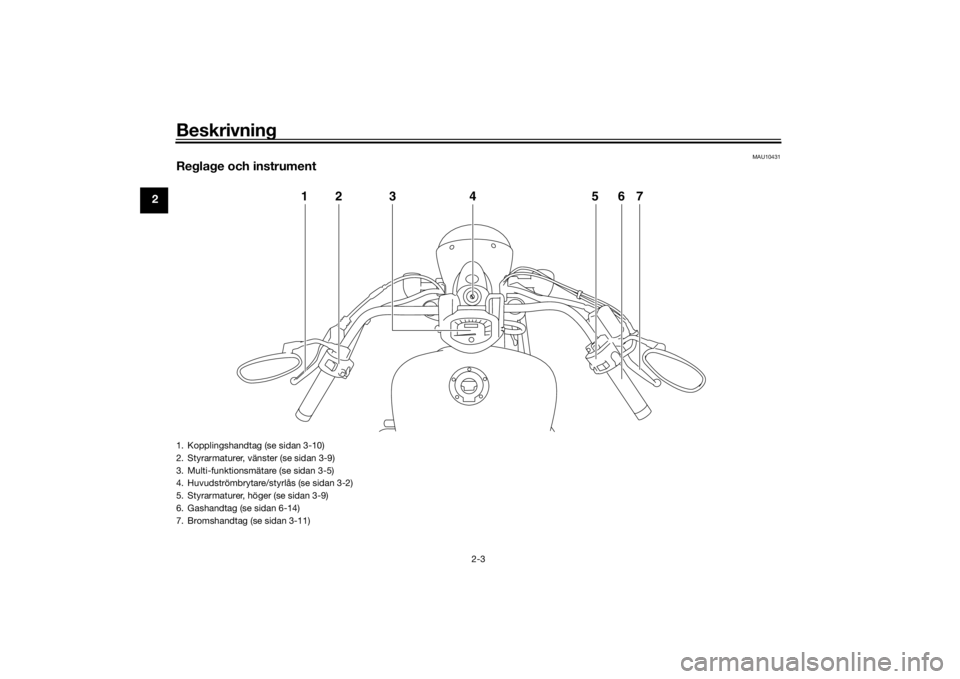

Reglage och instrument
12 3 4567
1. Kopplingshandtag (se sidan 3-10)
2. Styrarmaturer, vänster (se sidan 3-9)
3. Multi-funktionsmätare (se sidan 3-5)
4. Huvudströmbrytare/styrlås (se sidan 3-2)
5. Styrarmaturer, höger (se sidan 3-9)
6. Gashandtag (se sidan 6-14)
7. Bromshandtag (se sidan 3-11)U1CSM2M0.book Page 3 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-1
3
MAU10978
StartspärrsystemDetta fordon är utrustat med ett startspärr-
system som förhindrar stöld genom att
återregistrera koderna i standardnycklarna.
Systemet består av följande: en kodåterregistreringsnyckel (med
ett rött grepp)
 två standardnycklar (med ett svart
grepp) som kan återregistreras med
nya koder
 en transponder (som sitter i kodåterre-
gistreringsnyckeln)
 en startspärrenhet
 en ECU
 en indikeringslampa för startspärrsys-
tem (Se sidan 3-5.) Nyckeln med det röda greppet används för
att registrera koder i varje standardnyckel.
Eftersom återregistrering är en komplicerad
åtgärd bör du ta motorcykeln tillsammans
med alla tre nycklarna till en Yamaha-åter-
försäljare för att få dem återregistrerade.
Använd inte nyckeln med det röda greppet
för att köra fordonet. Den ska bara använ-
das för återregistrering av standardnycklar-
na. Använd alltid en standardnyckel för att
köra fordonet.
VIKTIGT
MCA11822

HÅLL REDA PÅ KODÅTERREGIST-
RERINGSNYCKELN SÅ ATT DU
INTE TAPPAR BORT DEN! KON-
TAKTA DIN ÅTERFÖRSÄLJARE OM
DU TAPPAR BORT DEN! Om du
tappar bort kodåterregistrerings-
nyckeln är det omöjligt att registre-
ra nya koder i standardnycklarna.
Standardnycklarna kan fortfarande
användas för att starta fordonet,
men om en ny kod krävs (dvs, om
en ny standardnyckel tillverkas eller
om du tappar bort alla nycklar),
måste hela startspärrsystemet by-
tas. Av denna anledning bör du bara
använda standardnycklar och hålla
kodåterregistreringsnyckeln i sä-
kert förvar. 
Doppa inte någon nyckel i vatten.
 Utsätt inte någon nyckel för alltför
höga temperaturer.
 Placera inte någon nyckel i närhe-
ten av magneter (tänk på att även
högtalare har magneter).
 Placera inga föremål som sänder
elektriska signaler nära någon
nyckel.
 Lägg inga tunga föremål på någon
nyckel.
 Slipa inte eller förändra formen på
någon nyckel.
 Ta inte isär plastdelen på någon
nyckel.
 Sätt inte två nycklar för samma
startspärrsystem på samma nyck-
elring.
 Håll standardnycklarna samt nyck-
larna till startspärrsystemet borta
från fordonets återregistrerings-
nyckel.
 Håll andra nycklar för startspärr-
system borta från huvudströmbry-
taren eftersom det kan ge upphov
till signalstörning.
1. Kodåterregistreringsnyckel (rött grepp)
2. Standardnycklar (svart grepp)
U1CSM2M0.book Page 1 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-2
3
MAU10474

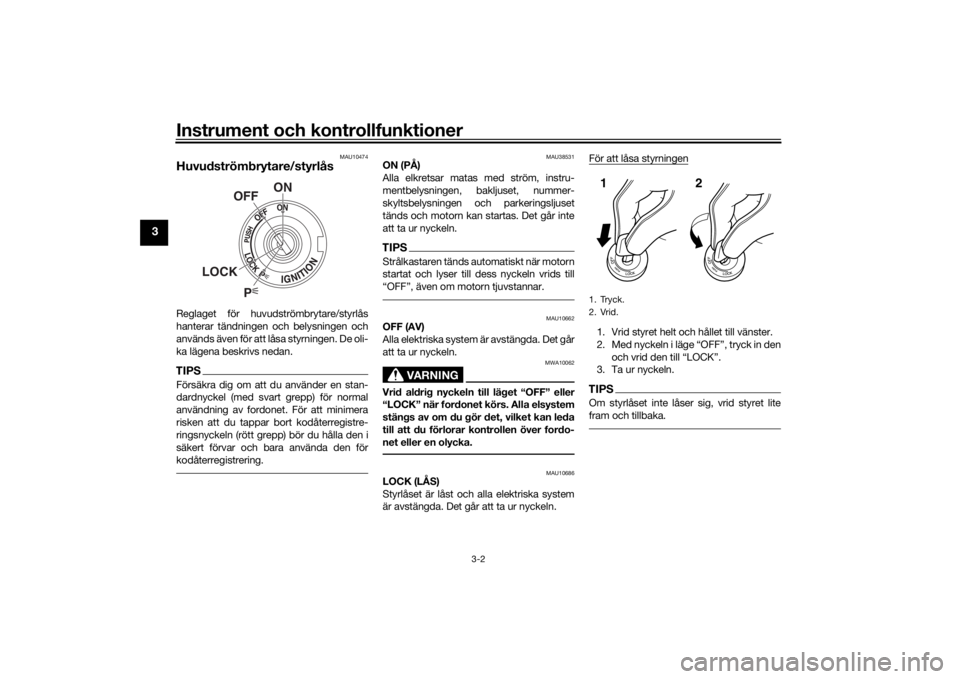

Huvudströmbrytare/styrlåsReglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.TIPSFörsäkra dig om att du använder en stan-
dardnyckel (med svart grepp) för normal
användning av fordonet. För att minimera
risken att du tappar bort kodåterregistre-
ringsnyckeln (rött grepp) bör du hålla den i
säkert förvar och bara använda den för
kodåterregistrering.
MAU38531
ON (PÅ)
Alla elkretsar matas med ström, instru-
mentbelysningen, bakljuset, nummer-
skyltsbelysningen och parkeringsljuset
tänds och motorn kan startas. Det går inte
att ta ur nyckeln.TIPSStrålkastaren tänds automatiskt när motorn
startat och lyser till dess nyckeln vrids till
“OFF”, även om motorn tjuvstannar.
MAU10662
OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU10686
LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.TIPSOm styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
P
ON
OFF
LOCK
1. Tryck.
2. Vrid.12
U1CSM2M0.book Page 2 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-3
3
För att låsa upp styrningen1. Sätt i nyckeln.
2. Med nyckeln i läge “LOCK”, tryck inden och vrid den till “OFF”.
MAU34342
(Parkering)
Styrlåset är låst och bakljus, nummerskylts-
belysning och parkeringsljus lyser. Var-
ningsblinkers och blinkers kan sättas på,
men alla andra elektriska system är av-
stängda. Det går att ta ur nyckeln.
Styrningen måste vara låst innan nyckeln
kan vridas till “ ”.
VIKTIGT
MCA11021
Använd inte parkeringsläget under nå-
gon längre tid eftersom batteriet kan
laddas ur.
MAU49398

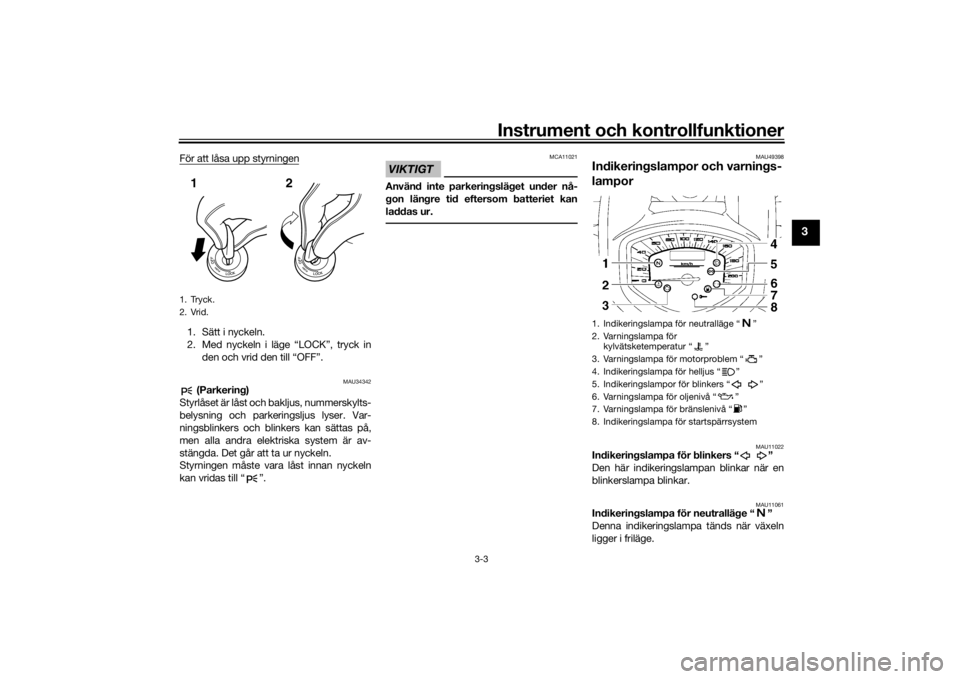

Indikeringslampor och varnings-
lampor
MAU11022
Indikeringslampa för blinkers “ ”
Den här indikeringslampan blinkar när en
blinkerslampa blinkar.
MAU11061
Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
1. Tryck.
2. Vrid.12
1. Indikeringslampa för neutralläge “ ”
2. Varningslampa för kylvätsketemperatur “ ”
3. Varningslampa för motorproblem “ ”
4. Indikeringslampa för helljus “ ”
5. Indikeringslampor för blinkers “ ”
6. Varningslampa för oljenivå “ ”
7. Varningslampa för bränslenivå “ ”
8. Indikeringslampa för startspärrsystem
U1CSM2M0.book Page 3 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-4
3
MAU11081
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11256
Varningslampa för oljenivå “ ”
Denna varningslampa tänds om det är för
lite olja i motorn.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när tänd-
ningsnyckeln vrids till läge “ON”, eller fort-
sätter att lysa efter det att du kontrollerat att
oljenivån i motorn är rätt (se sidan 6-10), be
en Yamaha-återförsäljare kontrollera fordo-
net.TIPS Även om du har tillräckligt mycket olja
i motorn kan varningslampan för olje-
nivå blinka om du kör i en backe eller
om du accelererar eller bromsar kraf-
tigt, med detta är inget fel.
 Denna modell är utrustad med en
självtestande komponent för avkän-
ningen av oljenivå. Om ett problem har
upptäckts i kretsen för oljeavkänning
kommer varningslampan för oljenivå att blinka. Om detta inträffar, låt en
Yamaha-återförsäljare kontrollera mo-
torcykeln.
MAU42746
Varningslampa för bränslenivå “ ”
Denna varningslampa tänds när bränsleni-
vån sjunker under cirka 3.7 L (0.98 US gal,
0.81 Imp.gal). När detta inträffar bör du tan-
ka så snart som möjligt.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återförsäljare kontrollera el-
kretsen om varningslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att olja har fyllts
på.TIPS
Bränslevarningslampan kan tändas
och släckas då och då om fordonet
inte står plant och upprätt.
 Denna modell är även utrustad med
en självtestande komponent för av-
känningen av oljenivå. Om ett problem
har upptäckts i kretsen för bränsleav-
känning kommer varningslampan för bränslenivå att blinka. Om detta inträf-
far, låt en Yamaha-återförsäljare kon-
trollera motorcykeln.
MAU11447
Varningslampa för
kylvätsketemperatur “ ”
Denna varningslamp
a tänds om motorn
överhettas. Om det inträffar måste du stan-
na motorn omedelbart och låta den kallna.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återförsäljare kontrollera el-
kretsen om varningslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att motorn star-
tat.VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.TIPS Kylfläkten startas och stoppas auto-
matiskt beroende på kylvätsketempe-
raturen i kylaren på fordon med
kylfläkt.
U1CSM2M0.book Page 4 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-5
3
Om motorn överhettas, se sidan 6-35
för ytterligare anvisningar.
MAU42775
Varningslampa för motorproblem “ ”
Denna varningslampa tänds om ett fel av-
känns i en elektrisk krets som övervakar
motorn. Låt en Yamaha -återförsäljare kon-
trollera det självtestande systemet om det
inträffar. (Se sidan 3-7 för en förklaring av
den självtestande komponenten.)
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återförsäljare kontrollera el-
kretsen om varningslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att motorn star-
tat.
MAU38626
Indikeringslampa för startspärrsystem
När nyckeln har vridits till “OFF” och 30
sekunder har gått, kommer indikeringslam-
pan för startspärrsystemet att blinka för att
visa att startspärrsystemet är aktiverat. Ef-
ter 24 timmar kommer indikeringslampan
att sluta blinka, men startspärrsystemet är
fortfarande aktiverat. Indikeringslampans elektriska krets kan
kontrolleras genom att vrida nyckeln till
läge “ON”. Indikeringslampan ska tändas i
några sekunder och sedan släckas.
Om indikeringslampan inte tänds när tänd-
ningsnyckeln vrids till läge “ON”, eller fort-
sätter att lysa efter det att motorn startat,
be en Yamaha-återförsäljare kontrollera el-
kretsen.
Den självtestande komponenten detekterar
också problem i startspärrsystemets kret-
sar. (Se sidan 3-7 för en förklaring av den
självtestande komponenten.)
MAU4290B
Multi-funktionsmätare
VARNING
MWA12423
Stanna fordonet inna
n du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för

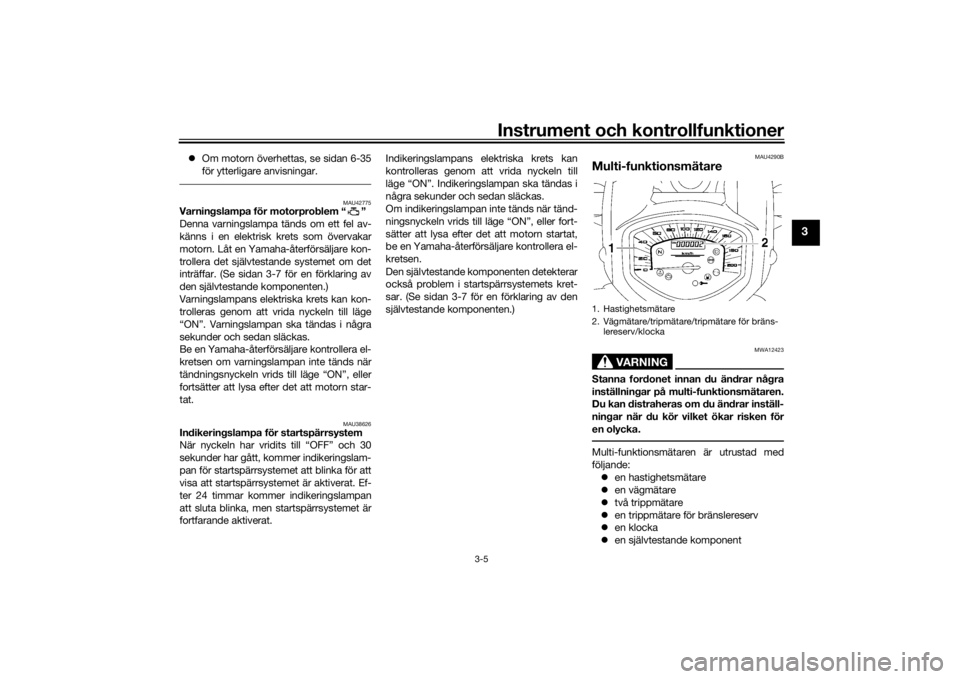

en olycka.Multi-funktionsmätaren är utrustad med
följande:  en hastighetsmätare
 en vägmätare
 två trippmätare
 en trippmätare för bränslereserv
 en klocka
 en självtestande komponent1. Hastighetsmätare
2. Vägmätare/tripmätare/tripmätare för bräns-
lereserv/klocka
U1CSM2M0.book Page 5 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-6
3
en inställning för styrkan i displayvis-
ningenTIPSVrid nyckeln till “ON” innan du trycker på
knapparna “SELECT” “ / ” och “RE-
SET”, utom när inställning för styrkan i dis-
playvisningen görs.
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
När tändningsnyckeln vrids till “ON”, kom-
mer hastighetsmätarens nål att svepa över
hela hastighetsområdet och sedan återgå
till noll för att testa den elektriska kretsen. Vägmätare, trippmätare, trippmätare för
bränslereserv och klocka
Vägmätaren visar hur långt fordonet har
gått.
Trippmätarna visar hur långt fordonet har
gått efter senaste nollställning.
Trippmätaren för bränslereserv visar hur
långt du kört på bränslereserven.
Klockan visar tiden i 12-timmarsformat. Om
du vill visa tiden när klockan inte är vald
trycker du på “RESET” för att visa klockan
under fem sekunder.
TIPS
Vägmätaren låser vid 999999.
 Trippmätaren nollställs och börjar om
från början när den når 9999.9.
1. “SELECT”-knapp “ / ”
2. “RESET”-knapp
1. Hastighetsmätare
1. Vägmätare/tripmätare/tripmätare för bräns-
lereserv/klocka
U1CSM2M0.book Page 6 Friday, July 24, 2015 11:46 AM
