Periodiskt underhåll och justering
6-12
6
TIPSKom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.VIKTIGT
MCA11621
För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller högre.
 Se till att inga främmande föremål
kommer ner i vevhuset.10. Starta motorn och låt den gå på tom-
gång under flera minuter medan du
kontrollerar om det finns något olje- läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
TIPSNär motorn har startat bör varningslampan
för låg oljenivå slockna om det är rätt oljeni-
vå.VIKTIGT
MCA10402
Om varningslampan för oljenivå lyser el-
ler blinkar trots att oljenivån är korrekt
ska du omedelbart stänga av motorn
och be en Yamaha-återförsäljare kon-
trollera fordonet.11. Stäng av motorn, vänta i några minu-
ter tills oljan har stabiliserat sig och
kontrollera sedan oljenivån och korri-
gera om nödvändigt.
MAU20071
KylvätskaKylvätskenivån bör kontrolleras före varje
körning. Dessutom måste kylvätskan bytas
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU42635
För att kontrollera kylvätskenivån1. Ställ fordonet på ett plant underlag
och håll det upprätt.TIPSKylvätskenivån måste kontrolleras på
en kall motor eftersom nivån varierar
med motortemperaturen.
 Se till att fordonet står helt upprätt när
du kontrollerar oljenivån. Om den lutar
lite kan du få en felaktig avläsning.2. Kontrollera kylvätskenivån i kylvätske-
behållaren.TIPSKylvätskenivån bör vara mellan min- och
max-markeringarna.
Rekommenderad motorolja:Se sidan 8-1.
Oljemängd: Oljebyte:3.20 L (3.38 US qt, 2.82 Imp.qt)
Med byte av oljefilter: 3.40 L (3.59 US qt, 2.99 Imp.qt)
U1CSM2M0.book Page 12 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-13
6
3. Om kylvätskan är på eller under min-markeringen, ta bort panel A. (Se si-
dan 6-8.)
4. Ta bort locket på kylvätskebehållaren,
fyll på med kylvätska upp till max-
markeringen, sätt på locket igen.
VARNING! Ta bara bort kylväts-
kelocket. Ta aldrig bort kylväts-
kelocket när motorn är varm.
[MWA15162]
VIKTIGT: Om du inte har till-
gång till kylvätska kan du använda
destillerat vatten eller mjukt vatten-
ledningsvatten. Använd inte hårt
vatten eller saltvatten eftersom det
kan skada motorn. Om du har an-
vänt vatten i stället för kylvätska bör
du byta ut det mot kylvätska vid för-
sta bästa tillfälle. I annat fall kom- mer kylsystemet inte att vara
skyddat mot isbildning och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl-
vätskan så snart som möjligt. I an-
nat fall kommer motorns kyleffekt
att reduceras.
[MCA10473]
5. Sätt fast panelen.TIPSSe till att luftningsslangen för kylvätskebe-
hållaren är rätt dragen genom styrningen.
MAU33032
Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta kylvätskan. VARNING! Ta aldrig
bort kylvätskelocket när motorn är varm.[MWA10382]
1. Kylvätskebehållare
2. Max-markering
3. Min-markering
1. Kylvätskebehållarens lockRymd i kylvätskebehållare (upp till
max-markeringen):
0.45 L (0.48 US qt, 0.40 Imp.qt)
1
1. Styrning
2. Luftningsslang till kylvätskebehållare
12
U1CSM2M0.book Page 13 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-14
6
MAU42443
Byte av luftfiltretLuftfiltret bör bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Luftfiltret måste bytas oftare
och du kör i fuktiga eller dammiga områ-

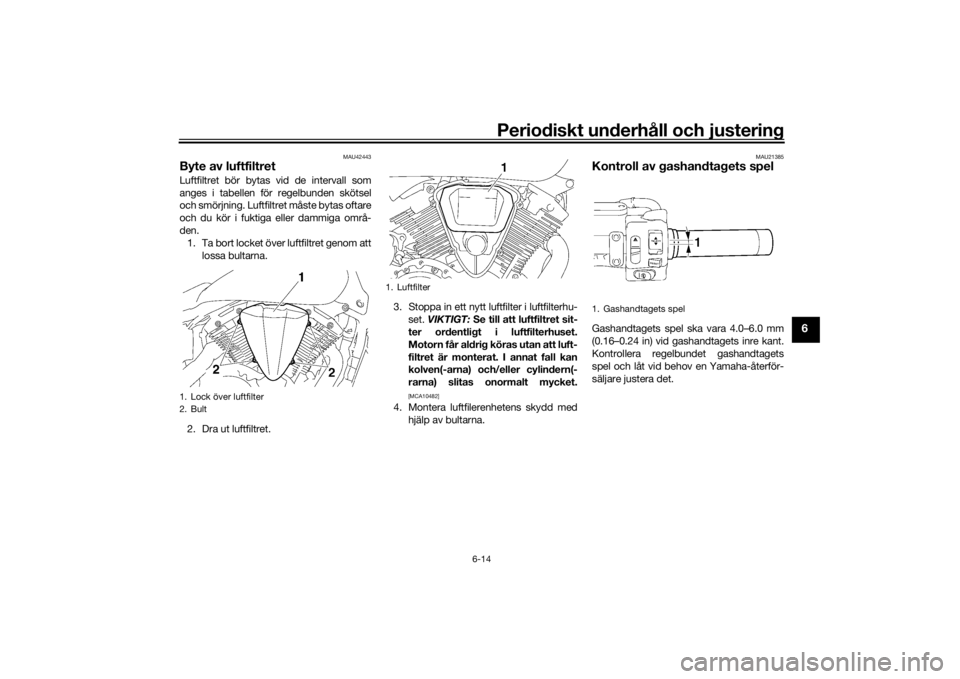

den.1. Ta bort locket över luftfiltret genom att
lossa bultarna.
2. Dra ut luftfiltret. 3. Stoppa in ett nytt luftfilter i luftfilterhu-
set. VIKTIGT: Se till att luftfiltret sit-
ter ordentligt i luftfilterhuset.
Motorn får aldrig köras utan att luft-
filtret är monterat. I annat fall kan
kolven(-arna) och/eller cylindern(-
rarna) slitas onormalt mycket.
[MCA10482]
4. Montera luftfilerenhetens skydd med
hjälp av bultarna.
MAU21385
Kontroll av gashandtagets spelGashandtagets spel ska vara 4.0–6.0 mm
(0.16–0.24 in) vid gashandtagets inre kant.
Kontrollera regelbundet gashandtagets
spel och låt vid behov en Yamaha-återför-
säljare justera det.
1. Lock över luftfilter
2. Bult
1. Luftfilter
1. Gashandtagets spel
U1CSM2M0.book Page 14 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-15
6
MAU21402
VentilspelVentilspelet förändras med tiden vilket le-
der till att motorn får en felaktig bränsle/luft-
blandning och/eller motorn kan låta illa. För
att förhindra att detta inträffar måste ventil-
spelet justeras av en Yamaha-återförsäljare
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU64240
DäckDäcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvän-
digt att hålla däcken i gott skick vid alla till-
fällen och byta ut dem vid lämplig tidpunkt
med de specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och
eventuellt justeras före varje körning.
VARNING
MWA10504
Om fordonet körs med fel däcktryck kan
föraren förlora kontrollen över det vilket
kan leda till allvarliga personskador eller
dödsfall. Däckens lufttryck bör kontrolleras
när däcken är kalla (dvs när tempe-
raturen på däcken är densamma
som den omgivande luftens).
 Däckens lufttryck bör anpassas
med avseende på hastighet och
den totala vikten på förare, passa-
gerare, bagage och de tillbehör
som är godkända för denna modell.
VARNING
MWA10512
Lasta inte för mycket på fordonet. En
olycka kan inträffa om du kör ett över-
lastat fordon.Däckens lufttryck (uppmätt när
däcken är kalla):
Upp till 90 kg (198 lb) last:Fram:250 kPa (2.50 kgf/cm², 36 psi)
Bak: 280 kPa (2.80 kgf/cm², 41 psi)
90 kg (198 lb) till maximal belast-
ning: Fram:250 kPa (2.50 kgf/cm², 36 psi)
Bak: 280 kPa (2.80 kgf/cm², 41 psi)
Maxlast*:
209 kg (461 lb)
* Total vikt på förare, passagerare, bagage och tillbehör
U1CSM2M0.book Page 15 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-16
6
Kontroll av däcken
Däcken måste kontrolleras före varje kör-
ning. Om mönsterdjupet i däckens mitt är
nere på minimum eller om det sitter en
glasbit eller spik i däcket, eller om däckssi-
dorna är spruckna, bör du låta en Yamaha-
återförsäljare byta däcket omedelbart.TIPSMinsta mönsterdjup kan variera från land till
land. Kontrollera vilka regler som gäller i ditt
land.
VARNING
MWA10472
Låt en Yamaha-återförsäljare byta
utslitna däck. Förutom att det är
olagligt att köra, kan utslitna däck
reducera körstabiliteten och kan
leda till att du tappar kontrollen.
 Byte av alla hjul- och bromsrelate-
rade delar, inklusive däck, bör utfö-
ras av en Yamaha-återförsäljare
som har nödvändiga kunskaper och
erfarenhet att göra det.
 Kör lugnt och försiktigt några mil
med nya däck så att ytan hinner
ruggas upp. Greppet är mycket då-
ligt på helt nya däck.Däckinformation
Denna modell är utrustad med slanglösa
däck och luftventiler.
Däck åldras även om de inte har använts el-
ler om de bara har använts vid enstaka till-
fällen. Sprickor i däckmönstret och i
sidorna, ibland med deformeringar i stom-
men, är alla tecken på ålder. Gamla och
åldrade däck ska kontrolleras av däckspe-
cialister för att ta reda på ifall de är säkra att
använda.
VARNING
MWA10462
Framdäck och bakdäck bör vara av
samma fabrikat och utformning, annars
kan fordonets hanteringsegenskaper
ändras, vilket kan leda till en olycka.Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
1. Däckssidor
2. MönsterdjupMinsta mönsterdjup (fram och bak): 1.6 mm (0.06 in)
Framdäck:Storlek: 130/90 16M/C 67H
Tillverkare/modell: DUNLOP/D404F X
BRIDGESTONE/EXEDRA G721
Bakdäck: Storlek: 170/70B 16M/C 75H
Tillverkare/modell: DUNLOP/K555
BRIDGESTONE/G722 G
U1CSM2M0.book Page 16 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-17
6
MAU21963
Gjutna fälgarFör att du ska få ut maximal prestanda,
hållbarhet och säkerhet från ditt fordon bör
du notera följande punkter om hjulen. Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade
före varje körning. Om de är skadade,
låt en Yamaha-återförsäljare byta hju-
let. Försök inte att reparera ett hjul
själv. Ett deformerat eller sprucket hjul
måste bytas.
 Hjulet bör balanseras om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteringsegenskaper och en
förkortad livslängd på däcket.
MAU48375

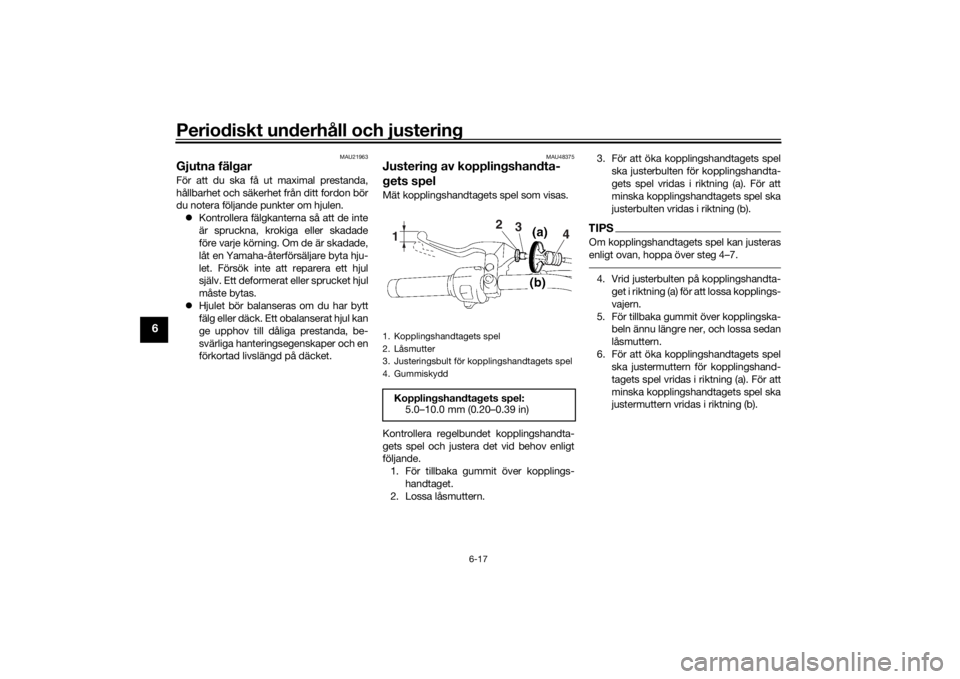

Justering av kopplingshandta-
gets spelMät kopplingshandtagets spel som visas.
Kontrollera regelbundet kopplingshandta-
gets spel och justera det vid behov enligt
följande.
1. För tillbaka gummit över kopplings- handtaget.
2. Lossa låsmuttern. 3. För att öka kopplingshandtagets spel
ska justerbulten för kopplingshandta-
gets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justerbulten vridas i riktning (b).
TIPSOm kopplingshandtagets spel kan justeras
enligt ovan, hoppa över steg 4–7.4. Vrid justerbulten på kopplingshandta-get i riktning (a) för att lossa kopplings-
vajern.
5. För tillbaka gummit över kopplingska- beln ännu längre ner, och lossa sedan
låsmuttern.
6. För att öka kopplingshandtagets spel ska justermuttern för kopplingshand-
tagets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justermuttern vridas i riktning (b).
1. Kopplingshandtagets spel
2. Låsmutter
3. Justeringsbult för kopplingshandtagets spel
4. GummiskyddKopplingshandtagets spel:5.0–10.0 mm (0.20–0.39 in)1
2 3
4
U1CSM2M0.book Page 17 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-18
6
7. Dra åt låsmuttern på kopplingskabeln,och för sedan tillbaka gummiskyddet i
sitt läge.
8. Dra åt låsmuttern på kopplingshand-
taget, och för sedan tillbaka gummi-
skyddet i sitt läge.
MAU37914

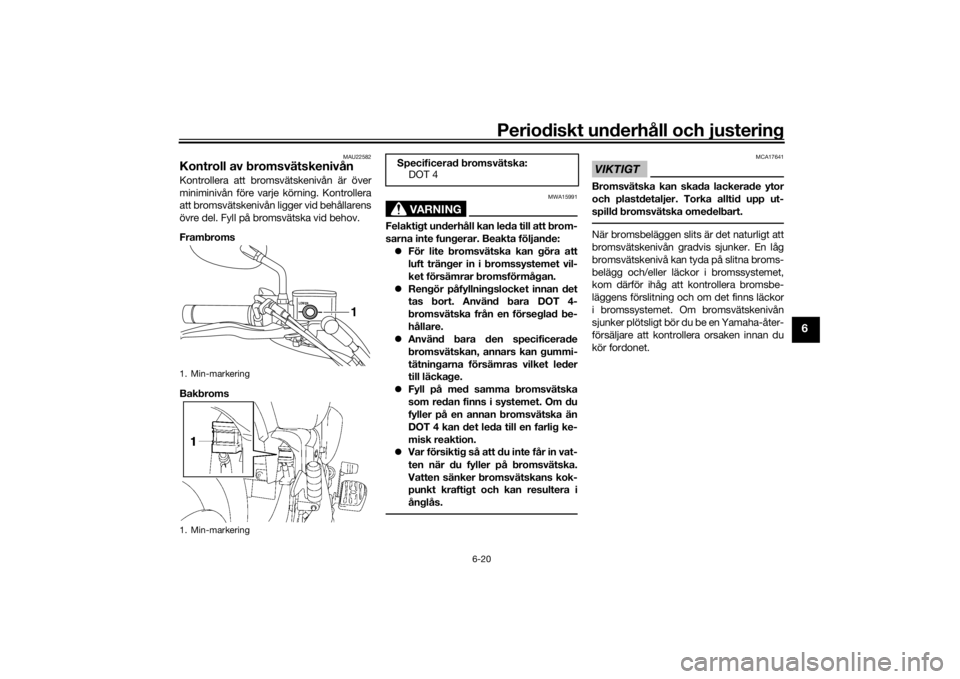

Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Ya maha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU22274
BromljuskontakterBromsljuset, som aktiveras med bromspe-
dalen och bromshandtaget, ska tändas all-
deles innan inbromsningen verkar. Vid
behov justeras kontakten för det bakre
bromsljuset enligt följande, men kontakten
för det främre bromsljuset måste justeras
av en Yamaha-återförsäljare.

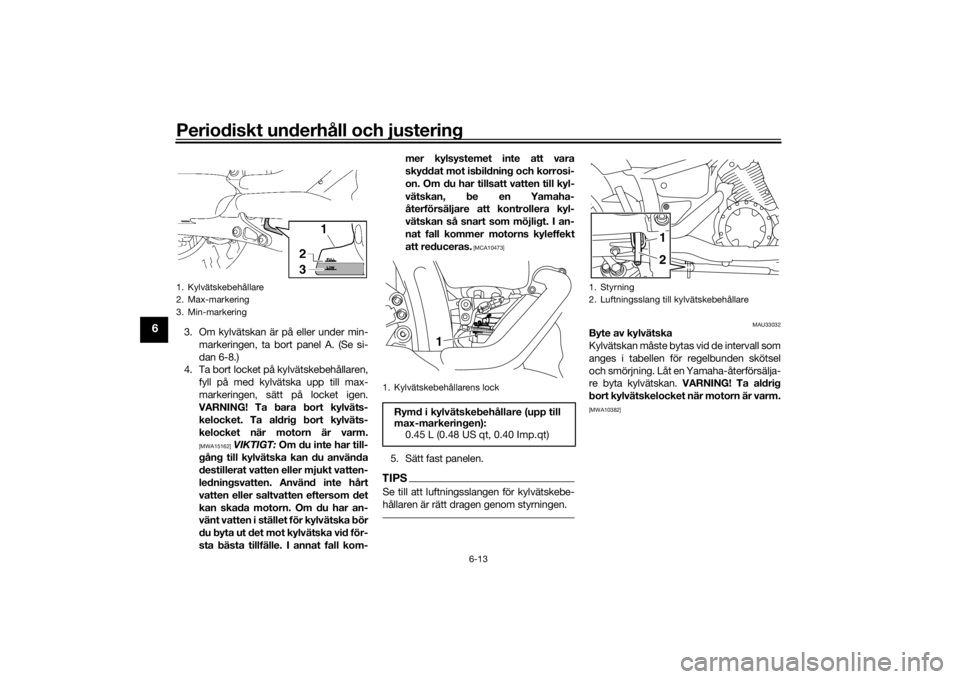

Vrid justermuttern för bromsljuskontakt
samtidigt som du håller fast bromsljuskon-
takten. För att bromsljuset ska tändas tidi-
gare, vrid justermuttern i riktning (a). För att
bromsljuset ska tändas senare, vrid juster-
muttern i riktning (b).
1. Justeringsmutter för kopplingshandtagets spel
2. Låsmutter
3. Gummiskydd
12
(a)
(b)
3
1. Inget spel i bromshandtaget
1
1. Bromsljuskontakt bak
2. Justermutter för bromsljuskontakt
(a)2
1
(b)
U1CSM2M0.book Page 18 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-19
6
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU58500

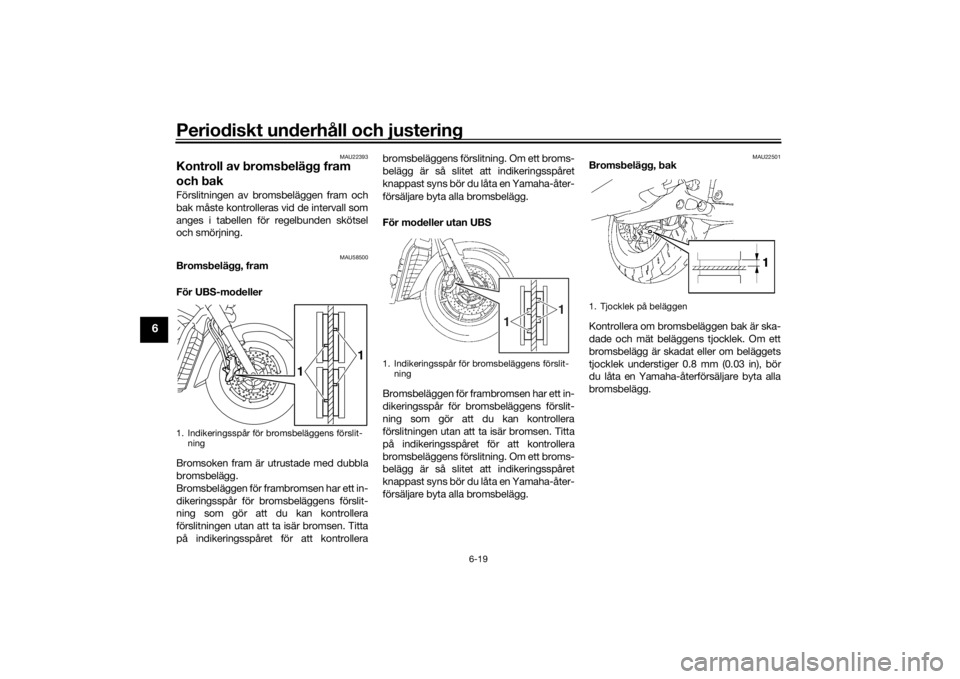

Bromsbelägg, fram
För UBS-modeller
Bromsoken fram är utrustade med dubbla
bromsbelägg.
Bromsbeläggen för frambromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollerabromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
För modeller utan UBS
Bromsbeläggen för frambromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU22501
Bromsbelägg, bak
Kontrollera om bromsbeläggen bak är ska-
dade och mät beläggens tjocklek. Om ett
bromsbelägg är skadat eller om beläggets
tjocklek understiger 0.8 mm (0.03 in), bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.
1. Indikeringsspår för bromsbeläggens förslit-
ning
1
1
1. Indikeringsspår för bromsbeläggens förslit-ning
1
1
1. Tjocklek på beläggen
U1CSM2M0.book Page 19 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-20
6
MAU22582
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms
VARNING
MWA15991
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
 För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
 Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
 Var försiktig så att du inte får in vat-
ten när du fyller på bromsvätska.
Vatten sänker bromsvätskans kok-
punkt kraftigt och kan resultera i
ånglås.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
1. Min-markering
1. Min-markering
LOWER
1
Specificerad bromsvätska:
DOT 4
U1CSM2M0.book Page 20 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-21
6
MAU22733
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangar bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.  Oljetätningar: Byt vartannat år.
 Bromsslangar: Byt vart fjärde år.
MAU23041
KuggremsspänningKuggremsspänningen bör kontrolleras och
justeras vid de intervall som anges i tabel-
len för regelbunden skötsel och smörjning.
MAU38413

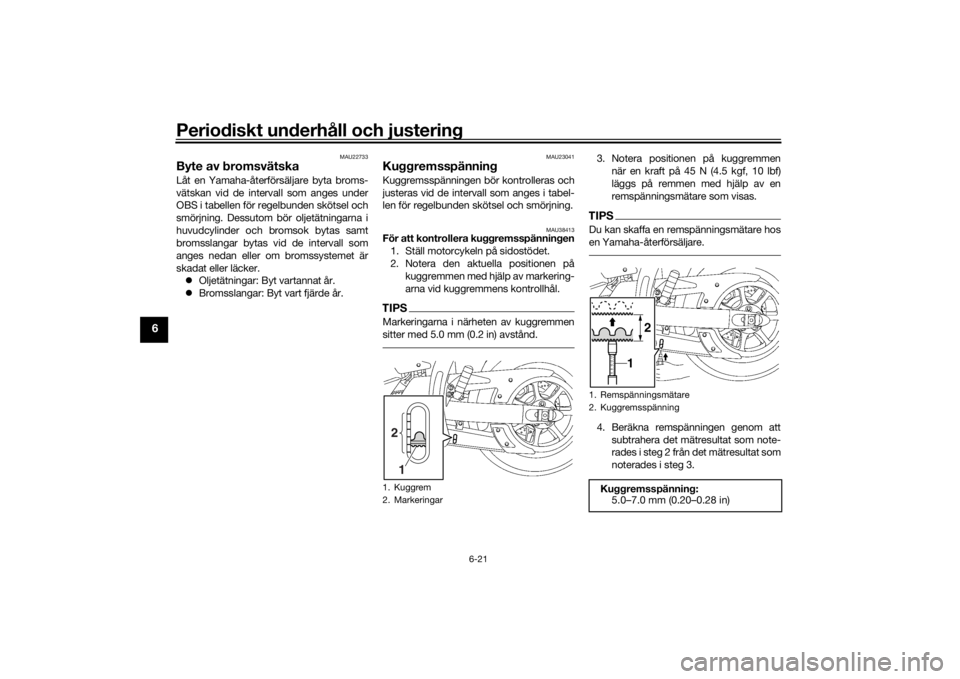

För att kontrollera kuggremsspänningen
1. Ställ motorcykeln på sidostödet.
2. Notera den aktuella positionen på kuggremmen med hjälp av markering-
arna vid kuggremmens kontrollhål.TIPSMarkeringarna i närheten av kuggremmen
sitter med 5.0 mm (0.2 in) avstånd.
3. Notera positionen på kuggremmennär en kraft på 45 N (4.5 kgf, 10 lbf)
läggs på remmen med hjälp av en
remspänningsmätare som visas.TIPSDu kan skaffa en remspänningsmätare hos
en Yamaha-återförsäljare.4. Beräkna remspänningen genom attsubtrahera det mätresultat som note-
rades i steg 2 från det mätresultat som
noterades i steg 3.
1. Kuggrem
2. Markeringar2
1
1. Remspänningsmätare
2. KuggremsspänningKuggremsspänning: 5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
U1CSM2M0.book Page 21 Friday, July 24, 2015 11:46 AM
