YAMAHA XVS250 2001 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU00685
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.l
Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Ebenfalls Zustand und Spannung der
Speichen kontrollieren. Bei Mängeln
an Reifen oder Rädern das Motorrad
vom YAMAHA-Händler überprüfen
lassen. Selbst kleinste Reparaturen
an Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Fel-
gen mit Verzug und anderen Verfor-
mungen müssen ausgetauscht wer-
den.
l
Nach dem Austausch von Felgen und/
oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
l
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU00694
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von 5–
10 mm aufweisen. Das Kupplungshebel-
Spiel regelmäßig prüfen und ggf. folgender-
maßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be nach
b drehen.3. Bei korrektem Kupplungshebel-Spiel
die Kontermutter festziehen. Falls das
Kupplungshebel-Spiel nicht, wie oben
beschrieben, korrekt eingestellt wer-
den konnte, folgendermaßen weiter-
fahren.
4. Die Einstellschraube am Kupplungs-
hebel komplett nach
a drehen, um
den Seilzug zu lockern.
5. Die Kontermutter am Kurbelgehäuse
lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach
a dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter nach
b
drehen.
7. Beide Kontermuttern festziehen.1. Kontermutter
2. Einstellschraube
c. Kupplungshebel-Spiel
1. Kontermutter
2. Einstellmutter (Kupplungshebel-Spiel)
G_5kr.book Page 19 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
GAU00696

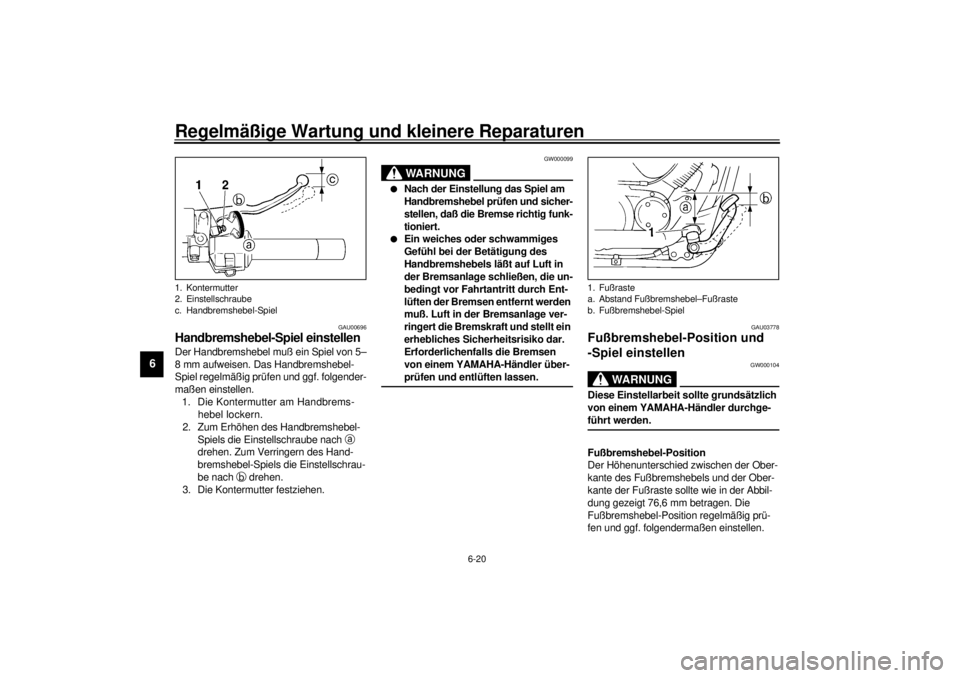

Handbremshebel-Spiel einstellen Der Handbremshebel muß ein Spiel von 5–
8 mm aufweisen. Das Handbremshebel-
Spiel regelmäßig prüfen und ggf. folgender-
maßen einstellen.
1. Die Kontermutter am Handbrems-
hebel lockern.
2. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be nach
b drehen.
3. Die Kontermutter festziehen.
GW000099
WARNUNG
_ l
Nach der Einstellung das Spiel am
Handbremshebel prüfen und sicher-
stellen, daß die Bremse richtig funk-
tioniert.
l
Ein weiches oder schwammiges
Gefühl bei der Betätigung des
Handbremshebels läßt auf Luft in
der Bremsanlage schließen, die un-
bedingt vor Fahrtantritt durch Ent-
lüften der Bremsen entfernt werden
muß. Luft in der Bremsanlage ver-
ringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
Erforderlichenfalls die Bremsen
von einem YAMAHA-Händler über-
prüfen und entlüften lassen.
_
GAU03778
Fußbremshebel-Position und
-Spiel einstellen
GW000104
WARNUNG
_ Diese Einstellarbeit sollte grundsätzlich
von einem YAMAHA-Händler durchge-
führt werden. _Fußbremshebel-Position
Der Höhenunterschied zwischen der Ober-
kante des Fußbremshebels und der Ober-
kante der Fußraste sollte wie in der Abbil-
dung gezeigt 76,6 mm betragen. Die
Fußbremshebel-Position regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Kontermutter
2. Einstellschraube
c. Handbremshebel-Spiel
1. Fußraste
a. Abstand Fußbremshebel–Fußraste
b. Fußbremshebel-Spiel
G_5kr.book Page 20 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6

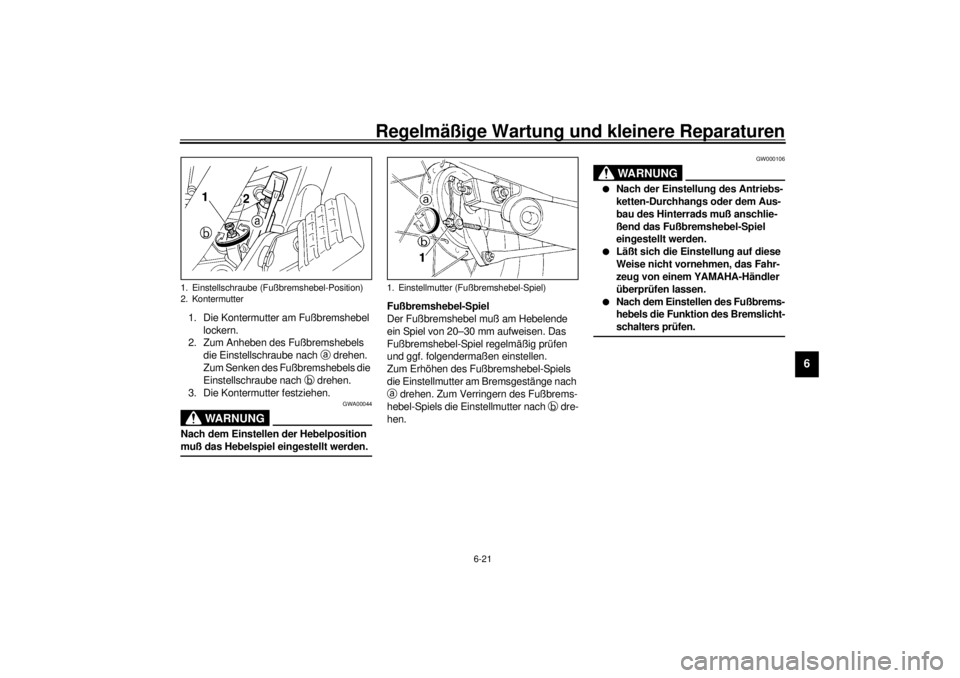

1. Die Kontermutter am Fußbremshebel
lockern.
2. Zum Anheben des Fußbremshebels
die Einstellschraube nach
a drehen.
Zum Senken des Fußbremshebels die
Einstellschraube nach
b drehen.
3. Die Kontermutter festziehen.
GWA00044
WARNUNG
_ Nach dem Einstellen der Hebelposition
muß das Hebelspiel eingestellt werden. _
Fußbremshebel-Spiel
Der Fußbremshebel muß am Hebelende
ein Spiel von 20–30 mm aufweisen. Das
Fußbremshebel-Spiel regelmäßig prüfen
und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter am Bremsgestänge nach
a drehen. Zum Verringern des Fußbrems-
hebel-Spiels die Einstellmutter nach
b dre-
hen.
GW000106
WARNUNG
_ l
Nach der Einstellung des Antriebs-
ketten-Durchhangs oder dem Aus-
bau des Hinterrads muß anschlie-
ßend das Fußbremshebel-Spiel
eingestellt werden.
l
Läßt sich die Einstellung auf diese
Weise nicht vornehmen, das Fahr-
zeug von einem YAMAHA-Händler
überprüfen lassen.
l
Nach dem Einstellen des Fußbrems-
hebels die Funktion des Bremslicht-
schalters prüfen.
_
1. Einstellschraube (Fußbremshebel-Position)
2. Kontermutter
1. Einstellmutter (Fußbremshebel-Spiel)
G_5kr.book Page 21 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.
Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.
GAU00720
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbelä-
ge vorn und Trommelbremsbeläge hinten
muß in den empfohlenen Abständen (sie-
he dazu die Tabelle “Wartungsintervalle
und Schmierdienst”) geprüft werden.
GAU00725
Scheibenbremsbeläge vorn
Die Scheibenbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter (Bremslichtschalter)
1. Scheibenbremsbelag-VerschleißanzeigerVorn
G_5kr.book Page 22 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU00727
Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau er-
laubt. Dazu die Bremse betätigen und
den Verschleißanzeiger beobachten.
Wenn die Verschleißgrenze erreicht ist,
die Bremsbacken schnellstmöglich vom
YAMAHA-Händler austauschen lassen.
GAU03294
Bremsflüssigkeitsstand prüfen Bei Bremsflüssigkeitsmangel kann Luft in
das Bremssystem eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit des
Bremssystems zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbelag-
verschleiß und das Bremssystem auf Un-
dichtigkeit prüfen.Folgende Vorsichtsmaßregeln beachten.
l
Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter des Haupt-
bremszylinders waagrecht stehen.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
l
Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
1. Trommelbremsbelag-Verschleißgrenze
2. VerschleißanzeigerHinten
1. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4
G_5kr.book Page 23 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal; bei plötzlichem Absinken jedoch
die Bremsanlage vom YAMAHA-
Händler überprüfen lassen.
GAU03238
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
vom YAMAHA-Händler gewechselt wer-
den. Außerdem müssen folgende Teile
nach der angegebenen Zeitspanne, ggf. bei
Undichtigkeit oder anderen Schäden vom
YAMAHA-Händler ausgetauscht werden.l
Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre
l
Bremsschlauch: alle vier Jahre
GAU00744
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor Fahrt-
antritt prüfen und ggf. korrigieren.
Kettendurchhang prüfen
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.HINWEIS:_ Beim Messen und Einstellen des Ketten-
durchhangs muß das Fahrzeug vollständig
gerade stehen und unbeladen sein. _
G_5kr.book Page 24 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6

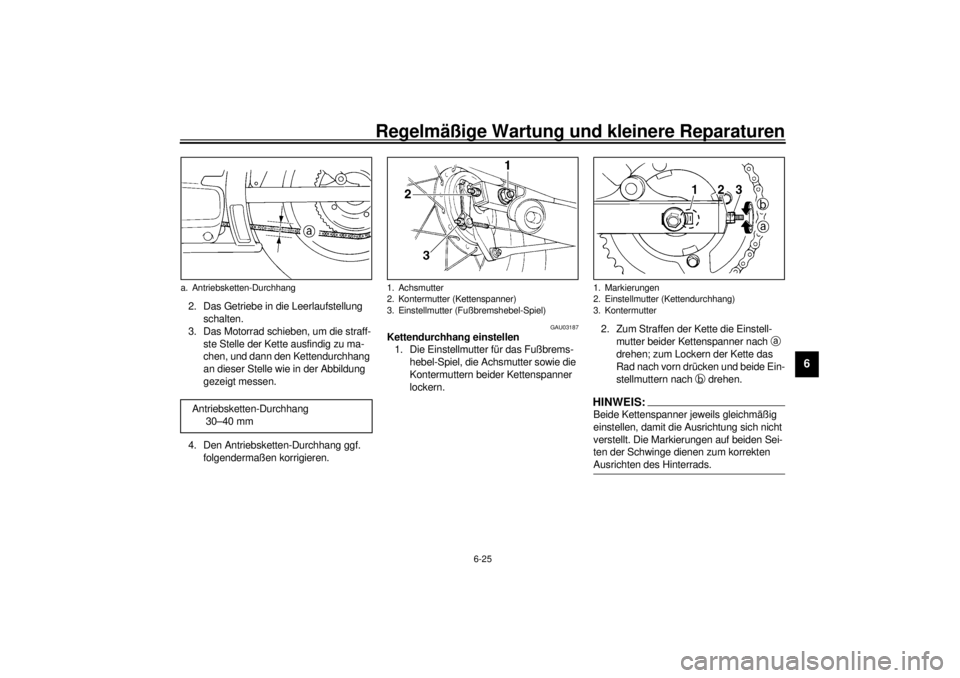

2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die straff-
ste Stelle der Kette ausfindig zu ma-
chen, und dann den Kettendurchhang
an dieser Stelle wie in der Abbildung
gezeigt messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU03187
Kettendurchhang einstellen
1. Die Einstellmutter für das Fußbrems-
hebel-Spiel, die Achsmutter sowie die
Kontermuttern beider Kettenspanner
lockern.2. Zum Straffen der Kette die Einstell-
mutter beider Kettenspanner nach
a
drehen; zum Lockern der Kette das
Rad nach vorn drücken und beide Ein-
stellmuttern nach
b drehen.
HINWEIS:_ Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten
Ausrichten des Hinterrads. _
a. Antriebsketten-Durchhang
Antriebsketten-Durchhang
30–40 mm
1. Achsmutter
2. Kontermutter (Kettenspanner)
3. Einstellmutter (Fußbremshebel-Spiel)
1. Markierungen
2. Einstellmutter (Kettendurchhang)
3. Kontermutter
G_5kr.book Page 25 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
GC000096
ACHTUNG:_ Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Kette,
Motor, Lagern und anderen wichtigen
Teilen und kann dazu führen, daß die Ket-
te reißt oder abspringt. Daher darauf ach-
ten, daß der Kettendurchhang sich im
Sollbereich befindet. _3. Die Kontermuttern festziehen und
dann die Achsmutter vorschriftsmäßig
anziehen.
4. Das Fußbremshebel-Spiel einstellen;
siehe dazu Seite 6-21.
GW000103
WARNUNG
_ Nach dem Einstellen des Fußbrems-
hebels die Funktion des Bremslicht-
schalters prüfen. _
GAU03006
Antriebskette schmieren Die Kette besteht aus vielen Teilen, die
ständig miteinander in Bewegung sind.
Eine unsachgemäß behandelte Kette ist
schnell verschlissen – ganz besonders,
wenn das Motorrad oft unter staubigen
Bedingungen oder im Regen gefahren
wird. Die Antriebskette muß deshalb in
den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) folgendermaßen gerei-
nigt und geschmiert werden.
GC000097
ACHTUNG:_ Die Antriebskette muß nach der Fahr-
zeugwäsche oder einer Fahrt im Regen
geschmiert werden. _1. Die Kette in einem Petroleumbad aus-
waschen.
GCA00053
ACHTUNG:_ Die Kette ist mit O-Ringen zwischen
den Kettenlaschen ausgestattet. Reini-
gung mit Dampfstrahler oder einem
ungeeigneten Lösungsmittel kann die
O-Ringe beschädigen. Zur Reinigung
der Antriebskette daher ausschließlich
Petroleum verwenden. _
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
GCA00052
ACHTUNG:_ Motoröl und andere Schmiermittel sind
nicht zu verwenden, da sie möglicher-
weise Lösungsmittel enthalten, die die
O-Ringe beschädigen können. _
Anzugsmoment
Achsmutter
104 Nm (10,4 m·kg)
G_5kr.book Page 26 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU02962

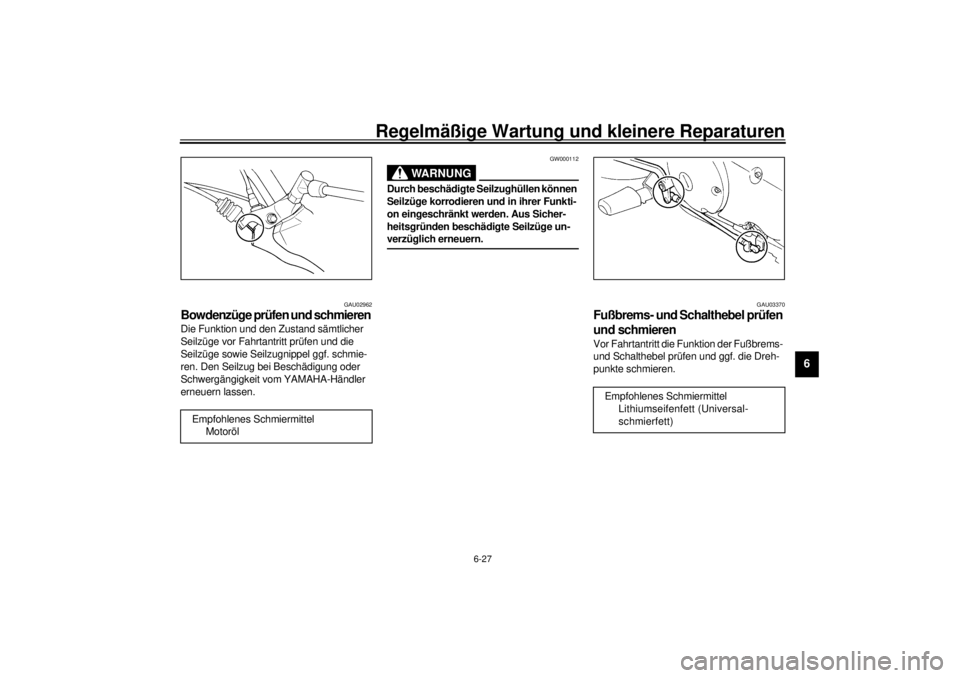

Bowdenzüge prüfen und schmieren Die Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen können
Seilzüge korrodieren und in ihrer Funkti-
on eingeschränkt werden. Aus Sicher-
heitsgründen beschädigte Seilzüge un-
verzüglich erneuern. _
GAU03370
Fußbrems- und Schalthebel prüfen
und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Empfohlenes Schmiermittel
MotorölEmpfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
G_5kr.book Page 27 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-28
6
GAU03164

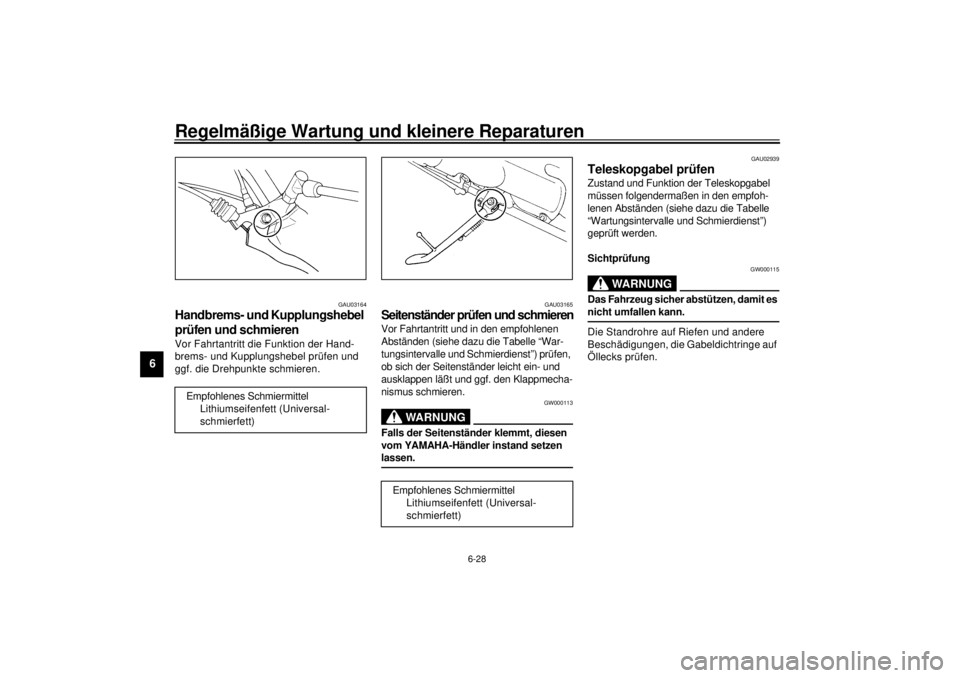

Handbrems- und Kupplungshebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03165
Seitenständer prüfen und schmierenVor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) prüfen,
ob sich der Seitenständer leicht ein- und
ausklappen läßt und ggf. den Klappmecha-
nismus schmieren.
GW000113
WARNUNG
_ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen. _
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
G_5kr.book Page 28 Wednesday, October 4, 2000 6:14 PM
