FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU02976

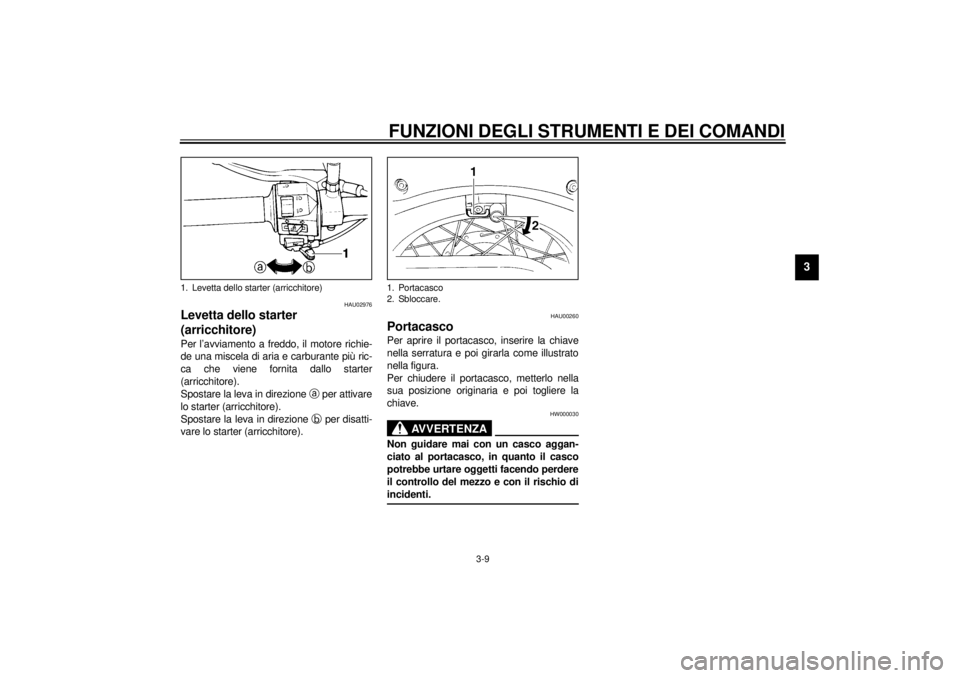

Levetta dello starter
(arricchitore) Per l’avviamento a freddo, il motore richie-
de una miscela di aria e carburante più ric-
ca che viene fornita dallo starter
(arricchitore).
Spostare la leva in direzione
a per attivare
lo starter (arricchitore).
Spostare la leva in direzione
b per disatti-
vare lo starter (arricchitore).
HAU00260
Portacasco Per aprire il portacasco, inserire la chiave
nella serratura e poi girarla come illustrato
nella figura.
Per chiudere il portacasco, metterlo nella
sua posizione originaria e poi togliere la
chiave.
HW000030
AVVERTENZA
_ Non guidare mai con un casco aggan-
ciato al portacasco, in quanto il casco
potrebbe urtare oggetti facendo perdere
il controllo del mezzo e con il rischio di
incidenti. _
1. Levetta dello starter (arricchitore)
1. Portacasco
2. Sbloccare.
H_5kr.book Page 9 Wednesday, October 4, 2000 7:01 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU00300

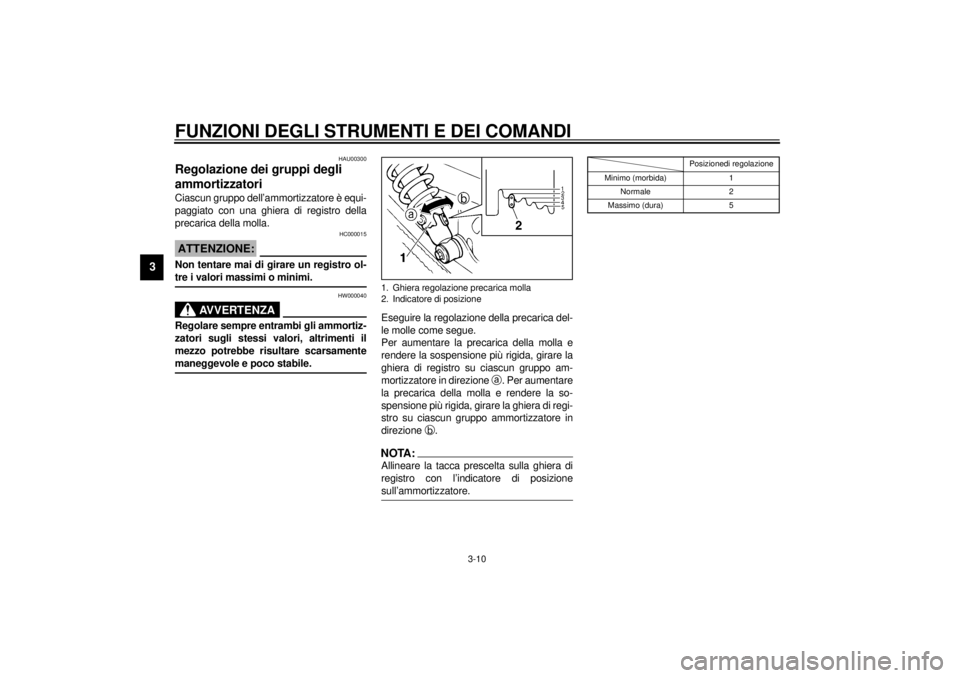

Regolazione dei gruppi degli
ammortizzatori Ciascun gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di registro della
precarica della molla.
HC000015
ATTENZIONE:_ Non tentare mai di girare un registro ol-
tre i valori massimi o minimi. _
HW000040
AVVERTENZA
_ Regolare sempre entrambi gli ammortiz-
zatori sugli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamente
maneggevole e poco stabile. _
Eseguire la regolazione della precarica del-
le molle come segue.
Per aumentare la precarica della molla e
rendere la sospensione più rigida, girare la
ghiera di registro su ciascun gruppo am-
mortizzatore in direzione
a. Per aumentare
la precarica della molla e rendere la so-
spensione più rigida, girare la ghiera di regi-
stro su ciascun gruppo ammortizzatore in
direzione
b.NOTA:_ Allineare la tacca prescelta sulla ghiera di
registro con l’indicatore di posizione
sull’ammortizzatore. _
CI-10I
1. Ghiera regolazione precarica molla
2. Indicatore di posizione
Posizionedi regolazione
Minimo (morbida) 1
Normale 2
Massimo (dura) 5
H_5kr.book Page 10 Wednesday, October 4, 2000 7:01 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU00330
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il moto-
ciclo diritto.NOTA:_ L’interruttore incorporato nel cavalletto late-
rale fa parte dell’impianto di interruzione del
circuito di accensione, che interrompe l’ac-
censione in determinate situazioni (vedere
più avanti per spiegazioni sull’impianto di
interruzione del circuito di accensione). _
HW000044
AVVERTENZA
_ Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se risul-
ta impossibile alzarlo correttamente (op-
pure se non resta alzato), altrimenti il
cavalletto laterale potrebbe toccare il
terreno e distrarre il pilota, con conse-
guente possibilità di perdere il controllo
del mezzo. L’impianto d’interruzione del
circuito di accensione della Yamaha è
stato progettato a supporto della re-
sponsabilità del pilota di alzare il caval-
letto laterale prima di mettere in
movimento il mezzo. Pertanto si prega di
controllare questo impianto regolarmen-
te come descritto di seguito e di farlo ri-
parare da un concessionario Yamaha se
non funziona correttamente. _
HAU03720
Impianto di interruzione del
circuito di accensione L’impianto di interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni.l
Impedisce l’avviamento con una mar-
cia innestata ed il cavalletto laterale al-
zato, ma la leva della frizione non è
tirata.
l
Impedisce l’avviamento con una mar-
cia innestata e la leva della frizione ti-
rata, ma il cavalletto laterale è ancora
abbassato.
l
Impedisce l’avviamento con una mar-
cia innestata e si abbassa il cavalletto
laterale.
Controllare periodicamente il funzionamen-
to dell’impianto di interruzione del circuito di
accensione in conformità alla seguente pro-
cedura.
HW000045
AVVERTENZA
_ Se si nota una disfunzione, fare control-
lare l’impianto da un concessionario
Yamaha prima di utilizzare il mezzo. _
H_5kr.book Page 11 Wednesday, October 4, 2000 7:01 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
CD-01HCD-01I

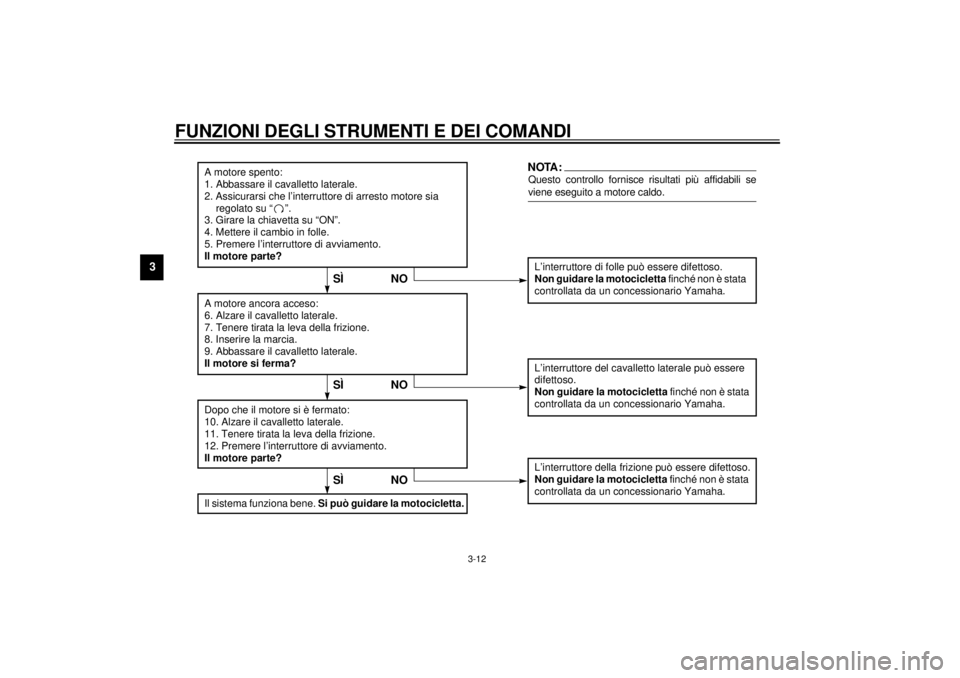

A motore spento:
1. Abbassare il cavalletto laterale.
2. Assicurarsi che l’interruttore di arresto motore sia
regolato su “ ”.
3. Girare la chiavetta su “ON”.
4. Mettere il cambio in folle.
5. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore di folle può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
A motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Inserire la marcia.
9. Abbassare il cavalletto laterale.
Il motore si ferma?Dopo che il motore si è fermato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore del cavalletto laterale può essere
difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.L’interruttore della frizione può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
NO
NOTA:Questo controllo fornisce risultati più affidabili se
viene eseguito a motore caldo.
SÌ NO
Il sistema funziona bene.
Si può guidare la motocicletta.
SÌ NOSÌ
H_5kr.book Page 12 Wednesday, October 4, 2000 7:01 PM

4-1
4
HAU01114
4-CONTROLLI PRIMA DELL’UTILIZZO
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
HAU03439
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
Carburante• Controllare il livello del carburante nel serbatoio del carburante.
• Effettuare il rifornimento, se necessario.
• Verificare l’assenza di perdite nei condotti del carburante.3-7
Olio motore• Controllare il livello dell’olio nel motore.
• Se necessario, rabboccare con l’olio consigliato fino al livello specificato.
• Verificare che il veicolo non presenti perdite di olio.6-10
Freno anteriore• Controllare il funzionamento.
• Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
• Controllare il gioco della leva.
• Regolare, se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
• Verificare che non ci siano perdite nell’impianto idraulico.6-20, 6-22–6-24
Freno posteriore• Controllare il funzionamento.
• Controllare il gioco del pedale.
• Regiolare, se necessario.6-20–6-24
Frizione• Controllare il funzionamento.
• Lubrificare il cavo, se necessario.
• Controllare il gioco della leva.
• Regolare, se necessario.6-19
Manopola dell’acceleratore• Accertarsi che il movimento sia agevole.
• Lubrificare la manopola dell’acceleratore, il corpo della manopola ed i cavi, se
necessario.
• Controllare il gioco.
• Se necessario, incaricare un concessionario Yamaha della regolazione.6-15
H_5kr.book Page 1 Wednesday, October 4, 2000 7:01 PM

CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
NOTA:_ Eseguire sempre i controlli citati ogni volta che si utilizza il motociclo. Questi controlli possono venire eseguiti in pochissimo tempo, e la si-
curezza che assicurano al pilota compensa questa perdita di tempo. _Cavi di comando• Accertarsi che il movimento sia agevole.
• Lubrificare, se necessario.6-27
Catena di trasmissione• Controllare la tensione della catena.
• Regolare, se necessario.
• Controllare le condizioni della catena.
• Lubrificare, se necessario.6-24–6-25
Ruote e pneumatici• Verificare che non siano danneggiati.
• Controllare le condizioni e la profondità del battistrada.
• Controllare la pressione di gonfiaggio.
• Correggere, se necessario.6-16–6-19
Pedali del freno e del cambio• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione dei pedali, se necessario.6-27
Leve del freno e della frizione• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve, se necessario.6-28
Cavalletto laterale• Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione, se necessario.6-28
Fissaggi della parte ciclistica• Verificare che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare, se necessario.—
Strumenti, luci, segnali ed
interruttori• Controllare il funzionamento.
• Riparare, se necessario.—
Interruttore del cavalletto
laterale• Controllare il funzionamento del sistema d’interruzione del circuito di accensione.
• Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-11 POSIZIONE CONTROLLI PAGINA
H_5kr.book Page 2 Wednesday, October 4, 2000 7:01 PM

CONTROLLI PRIMA DELL’UTILIZZO4-3
4
HWA00033
AVVERTENZA
_ Se una qualsiasi delle parti citate nei controlli prima dell’utilizzo del mezzo non funziona correttamente, farla controllare e ripa-
rare prima di utilizzare il motociclo. _H_5kr.book Page 3 Wednesday, October 4, 2000 7:01 PM

5-1
5
HAU00372
5-UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU00373
AVVERTENZA
_ l
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consulta-
re il concessionario Yamaha di
fiducia per tutti i comandi o le fun-
zioni eventualmente non compresi
a fondo.
l
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
l
Accertarsi di avere alzato il caval-
letto laterale prima di avviare il mez-
zo. Se il cavalletto laterale non è
completamente alzato, potrebbe
toccare il terreno e distrarre il pilo-
ta, con conseguente possibilità di
perdere il controllo del mezzo.
_
HAU03515*
Avviamento del motore Affinché il sistema di interruzione del circui-
to di accensione dia il consenso all’avvia-
mento, deve essere stata soddisfatta una
delle seguenti condizioni: l
Il cambio è in folle.
l
Il cambio è innestato su una marcia
con la leva della frizione tirata ed il ca-
valletto laterale alzato.
HW000054
AVVERTENZA
_ l
Prima di accendere il motore, con-
trollare il funzionamento dell’im-
pianto di interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-12.
l
Non marciare mai con il cavalletto
laterale abbassato.
_

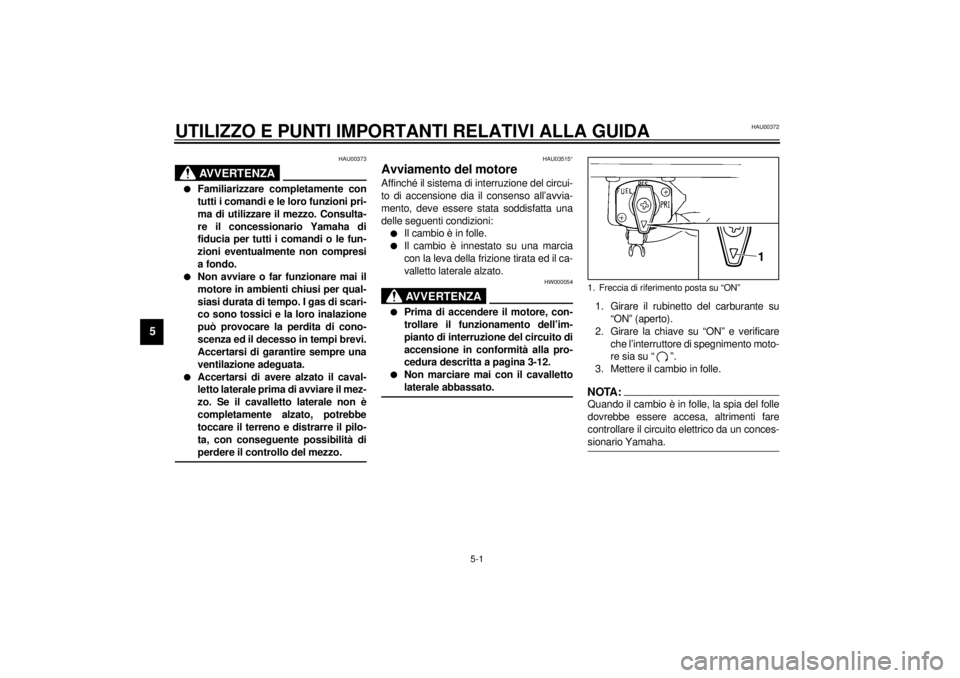

1. Girare il rubinetto del carburante su
“ON” (aperto).
2. Girare la chiave su “ON” e verificare
che l’interruttore di spegnimento moto-
re sia su “ ”.
3. Mettere il cambio in folle.NOTA:_ Quando il cambio è in folle, la spia del folle
dovrebbe essere accesa, altrimenti fare
controllare il circuito elettrico da un conces-
sionario Yamaha. _1. Freccia di riferimento posta su “ON”
H_5kr.book Page 1 Wednesday, October 4, 2000 7:01 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
4. Attivare lo starter (arricchitore) e chiu-
dere completamente l’acceleratore
(vedere pagina 3-9 per il funziona-
mento dello starter (arricchitore)).
5. Accendere il motore premendo l’inter-
ruttore di avviamento.NOTA:_ Se il motore non si avvia, rilasciare l’inter-
ruttore di avviamento, attendere alcuni se-
condi e poi riprovare. Ogni tentativo di
accensione deve essere il più breve possi-
bile per preservare la batteria. Non tentare
di far girare il motore per più di 10 secondi
per ogni tentativo. _6. Dopo l’avviamento del motore, riporta-
re indietro della metà la levetta dello
starter (arricchitore).
HCA00055
ATTENZIONE:_ Per una lunga durata del motore, scalda-
re sempre il motore prima di mettere in
moto il mezzo. Non accelerare mai a fon-
do quando il motore è freddo! _7. Disattivare lo starter (arricchitore)
quando il motore è caldo.NOTA:_ Il motore è caldo quando risponde normal-
mente all’acceleratore con lo starter (arric-
chitore) disattivato. _
HAU01258
Avviamento del motore a caldo Seguire la stessa procedura dell’avviamen-
to del motore a freddo, ma con l’eccezione
che lo starter (arricchitore) non serve quan-
do il motore è caldo.
H_5kr.book Page 2 Wednesday, October 4, 2000 7:01 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU00423
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTA:_ Per mettere il cambio in folle, premere di-
verse volte il pedale del cambio fino alla fine
della sua corsa, e poi alzarlo leggermente. _
HC000048
ATTENZIONE:_ l
Anche con la trasmissione in folle,
non proseguire la marcia per iner-
zia a motore spento per lunghi peri-
odi di tempo, e non trainare il
motociclo su distanze lunghe. La
trasmissione viene lubrificata cor-
rettamente solo quando il motore è
in funzione. Una lubrificazione in-
sufficiente può danneggiare la tra-
smissione.
l
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, la trasmissione
ed il gruppo trasmissione, che non
sono progettati per resistere allo
shock provocato dall’innesto forza-
to di una marcia.
_
HAU02941
Punti di cambio marce
consigliati (solo per la Svizzera) La tabella che segue illustra i punti di cam-
bio marce consigliati durante l’accelerazio-
ne.CF-01INOTA:_ Per scalare due marce in una volta, ridurre
in conformità la velocità (per es., scendere
a 35 km/h per passare dalla quarta alla se-
conda). _
1. Pedale del cambio
N. Posizione di folle
Punto cambio marcia
(km/h)
1ª
®
2ª
2ª
®
3ª
3ª
®
4ª
4ª
®
5ª23
36
50
60
H_5kr.book Page 3 Wednesday, October 4, 2000 7:01 PM
