MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
HAU00685
Ruote a raggi Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro mezzo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.l
Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni e che i raggi non siano allen-
tati o danneggiati. Se si riscontrano
danneggiamenti, fare sostituire la ruo-
ta da un concessionario Yamaha. Non
tentare di eseguire riparazioni delle
ruote, neppure di lieve entità. In caso
di deformazioni o di cricche, la ruota
deve venire sostituita.
l
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire l’equili-
bratura della ruota. Lo sbilanciamento
della ruota può compromettere le pre-
stazioni e la manovrabilità del mezzo e
abbreviare la durata dei pneumatici.
l
Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU00694
Regolazione del gioco della leva
della frizione Il gioco della leva della frizione deve essere
di 5–10 mm come illustrato nella figura.
Controllare periodicamente il gioco della
leva della frizione e regolarlo come segue,
se necessario.
1. Allentare il controdado sulla leva della
frizione.
2. Per aumentare il gioco della leva della
frizione, girare il bullone di registro in
direzione
a. Per ridurre il gioco della
leva della frizione, girare il bullone di
registro in direzione
b.3. Se si riesce ad ottenere il gioco secon-
do specifica della leva della frizione
con il metodo sopra descritto, stringe-
re il controdado e saltare il resto della
procedura, altrimenti procedere come
segue
4. Girare completamente il bullone di re-
gistro sulla leva della frizione in dire-
zione
a per allentare il cavo della
frizione.
5. Allentare il controdado sul carter.
6. Per aumentare il gioco della leva della
frizione, girare il dado di registro in di-
rezione
a. Per ridurre il gioco della
leva della frizione, girare il dado di re-
gistro in direzione
b.
7. Stringere il controdado sulla leva della
frizione e sul carter.1. Controdado
2. Bullone di registro del gioco della leva frizione
c. Gioco della leva della frizione
1. Controdado
2. Dado di registro del gioco della leva della
frizione
H_5kr.book Page 19 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU00696
Regolazione del gioco della leva
del freno Il gioco della leva del freno deve essere di
5–8 mm come illustrato nella figura. Con-
trollare periodicamente il gioco della leva
del freno e regolarlo come segue, se ne-
cessario.
1. Allentare il controdado sulla leva del
freno.
2. Per aumentare il gioco della leva del
freno, girare il bullone di registro in di-
rezione
a. Per ridurre il gioco della
leva del freno, girare il bullone di regi-
stro in direzione
b.
3. Stringere il controdado.
HW000099
AVVERTENZA
_ l
Dopo la regolazione del gioco della
leva del freno, controllare il gioco
ed accertarsi che il freno funzioni
correttamente.
l
Se, premendo la leva del freno, si
ha una sensazione di morbidezza e
cedevolezza, questo può indicare la
presenza di aria nell’impianto
idraulico. In caso di presenza di
aria nell’impianto idraulico, farlo
spurgare da un concessionario
Yamaha prima di utilizzare il mezzo.
L’aria nell’impianto idraulico riduce
la potenza della frenata, con possi-
bile perdita del controllo del mezzo
e di incidenti.
_
HAU03778
Regolazione della posizione e
del gioco del pedale del freno
HW000104
AVVERTENZA
_ Consigliamo di affidare queste regola-
zioni ad un concessionario Yamaha. _Posizione del pedale del freno
Il filo superiore del pedale del freno deve
trovarsi approssimativamente 76,6 mm al di
sopra del filo superiore del poggiapiedi,
come illustrato nella figura. Controllare pe-
riodicamente la posizione del pedale del
freno e regolarla come segue, se necessa-
rio.
1. Controdado
2. Bullone di registro del gioco della leva del
freno
c. Gioco della leva del freno
1. Poggiapiedi
a. Distanza tra il pedale del freno e la staffa
poggiapiedi
b. Gioco del pedale freno
H_5kr.book Page 20 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
1. Allentare il controdado sul pedale del
freno.
2. Per alzare il pedale del freno, girare il
bullone di registro in direzione
a. Per
abbassare il pedale del freno, girare il
bullone di registro in direzione
b.
3. Stringere il controdado.
HWA00044
AVVERTENZA
_ Dopo la regolazione della posizione del
pedale del freno, si deve regolare il gio-
co del pedale del freno. _
Gioco del pedale del freno
Il gioco del pedale del freno deve essere di
20–30 mm all’estremità del pedale del fre-
no. Controllare periodicamente il gioco del
pedale del freno e regolarlo come segue,
se necessario.
Per aumentare il gioco del pedale del freno,
girare il dado di registro sull’asta del freno in
direzione
a. Per ridurre il gioco del pedale
del freno, girare il dado di registro in direzio-
ne
b.
HW000106
AVVERTENZA
_ l
Dopo la regolazione della tensione
della catena di trasmissione o la ri-
mozione e l’installazione della ruo-
ta posteriore, controllare sempre il
gioco del pedale del freno.
l
Se non si riesce ad ottenere una re-
golazione corretta come descritto
sopra, affidare questa regolazione
ad un concessionario Yamaha.
l
Dopo la regolazione del gioco del
pedale del freno, controllare il fun-
zionamento della luce dello stop.
_
1. Bullone di registro della posizione del pedale
freno
2. Controdado
1. Dado di registro del gioco del pedale freno
H_5kr.book Page 21 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
HAU00713
Regolazione dell’interruttore
della luce stop L’interruttore dello luce dello stop, attivato
dal pedale del freno, si regola correttamen-
te quando la luce dello stop si accende,
nell’attimo prima dell’effettuazione della fre-
nata. Se necessario, effettuare la regolazio-
ne dell’interruttore dello luce dello stop
come segue.
Girare il dado di registro tenendo bloccato
in posizione l’interruttore della luce stop.
Per anticipare l’accensione dello stop, gira-
re il dado di registro in direzione
a. Per ri-
tardare l’accensione dello stop, girare il
dado di registro in direzione
b.
HAU00720
Controllo delle pastiglie del freno
anteriore e delle ganasce del
freno posteriore Si deve verificare il consumo delle pastiglie
del freno anteriore e delle ganasce del fre-
no posteriore agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
HAU00725
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare il consumo
della pastiglia senza dover disassemblare il
freno. Per controllare il consumo della pa-
stiglia, controllare la scanalatura di indica-
zione usura. Se una pastiglia si è
consumata al punto che la scanalatura è
quasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
1. Interruttore della luce stop posteriore
2. Dado di registro dell’interruttore della luce stop
1. Scanalatura di indicazione usura della
pastiglia freno anterioreAnteriore
H_5kr.book Page 22 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU00727
Ganasce del freno posteriore
Il freno posteriore è provvisto di un indicato-
re d’usura, che consente di verificare il con-
sumo delle ganasce senza dover
disassemblare il freno. Per controllare
l’usura delle ganasce, controllare la posizio-
ne dell’indicatore di usura mentre si aziona
il freno. Se una ganascia si è consumata al
punto che l’indicatore ha raggiunto la linea
del limite di usura, fare sostituire in gruppo
le ganasce dei freni da un concessionario
Yamaha.
HAU03294
Controllo del livello del liquido
freni Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se ne-
cessario. Un livello basso del liquido freni
può indicare che le pastiglie freni sono con-
sumate e/o la presenza di perdite nell’im-
pianto dei freni. Se il livello del liquido dei
freni è basso, controllare l’usura delle pasti-
glie e verificare che non ci siano perdite
nell’impianto dei freni.Rispettare le seguenti precauzioni:
l
Quando si controlla il livello del liquido
freni, assicurarsi che la parte superio-
re della pompa freno sia in piano.
l
Usare soltanto il liquido freni della
qualità consigliata, altrimenti le guarni-
zioni di gomma possono deteriorarsi,
causando delle perdite e la diminuzio-
ne dell’efficienza della frenata.
l
Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
l
Porre attenzione affinché non entri
dell’acqua nel serbatoio della pompa
freno durante il rabbocco. L’acqua
causa una notevole riduzione del pun-
to di ebollizione del liquido e può pro-
vocare l’effetto “vapor lock” (tampone
di vapore).
1. Limite di usura delle ganasce del freno
posteriore
2. Indicatore di usura delle ganasce del freno
posteriorePosteriore
1. Riferimento di livello minimo
Liquido freni consigliato: DOT 4
H_5kr.book Page 23 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
l
Il liquido dei freni può corrodere le par-
ti verniciate o di plastica. Pulire sem-
pre immediatamente l’eventuale
liquido versato.
l
Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU03238
Cambio del liquido dei freni Fare cambiare il liquido dei freni da un con-
cessionario Yamaha agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freno e delle pinze, come
pure i tubi dell’impianto freni agli intervalli
elencati qui di seguito, oppure se presenta-
no danneggiamenti o perdite.l
Paraolio: Sostituire ogni due anni.
l
Tubo freni: Sostituire ogni quattro an-
ni.
HAU00744
Tensione della catena di
trasmissione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.NOTA:_ Quando si effettua il controllo e la regolazio-
ne della tensione della catena di trasmissio-
ne, il motociclo deve essere posizionato
diritto e non deve esserci nessun peso su di
esso. _
H_5kr.book Page 24 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
2. Mettere il cambio in folle.
3. Fare girare la ruota posteriore spin-
gendo il mezzo per identificare la parte
più tesa della catena di trasmissione,
e poi misurare la tensione della stessa
come illustrato nella figura.
4. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
HAU03187
Regolazione della tensione della catena
di trasmissione
1. Allentare il dado di registro del gioco
del pedale del freno, il dado del perno
ruota, e il controdado del tenditore del-
la catena di trasmissione su entrambe
le estremità del forcellone.2. Per tendere la catena di trasmissione,
girare il dado di registro su entrambe
le estremità del forcellone in direzione
a. Per allentare la catena di trasmis-
sione, girare il dado di registro su en-
trambe le estremità del forcellone in
direzione
b, e poi spingere la ruota
posteriore in avanti.
NOTA:_ Utilizzando i riferimenti di allineamento su
entrambi i lati del forcellone, accertarsi che
entrambi i dadi di registro siano nella stessa
posizione per un allineamento corretto delle
ruote. _
a. Tensione della catena di trasmissione
Tensione della catena di trasmissione:
30–40 mm
1. Dado del perno ruota
2. Cntrodado del tendicatena
3. Dado di registro del gioco del pedale freno
1. Riferimenti di allineamento
2. Dado di registro della tensione della catena di
trasmissione
3. Controdado
H_5kr.book Page 25 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HC000096
ATTENZIONE:_ Una tensione errata della catena di tra-
smissione sovraccarica il motore e può
provocare lo slittamento o la rottura del-
la catena. Per impedire che questo av-
venga, mantenere la tensione della
catena di trasmissione entro i limiti se-
condo specifica. _3. Stringere entrambi controdadi e poi
stringere il dado del perno ruota alla
coppia di serraggio secondo specifica.
4. Regolare il gioco del pedale del freno.
(vedere pagina 6-21 per le procedure
di regolazione del gioco del pedale del
freno).
HW000103
AVVERTENZA
_ Dopo la regolazione del gioco del pedale
del freno, controllare il funzionamento
della luce dello stop. _
HAU03006
Lubrificazione della catena di
trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi molto bagnati o polverosi. Ese-
guire la manutenzione della catena di tra-
smissione come segue.
HC000097
ATTENZIONE:_ Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo o
l’utilizzo dello stesso nella pioggia. _1. Pulire la catena di trasmissione con
cherosene ed una spazzolina soffice.
HCA00053
ATTENZIONE:_ Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, o
con solventi non appropriati. _
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
HCA00052
ATTENZIONE:_ Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-
stanze che danneggiano gli O-ring. _
Coppia di serraggio:
Dado del perno ruota:
104 Nm (10,4 m·kg)
H_5kr.book Page 26 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU02962
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
HW000112
AVVERTENZA
_ I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento del cavo e farebbero arrug-
ginire il cavo interno. Se il cavo è
danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza. _
HAU03370
Controllo e lubrificazione dei
pedali del freno e del cambio Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del fre-
no e del cambio e lubrificare, se necessario,
i punti di rotazione dei pedali.
Lubrificante consigliato:
Olio motoreLubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
H_5kr.book Page 27 Wednesday, October 4, 2000 7:01 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU03164
Controllo e lubrificazione delle

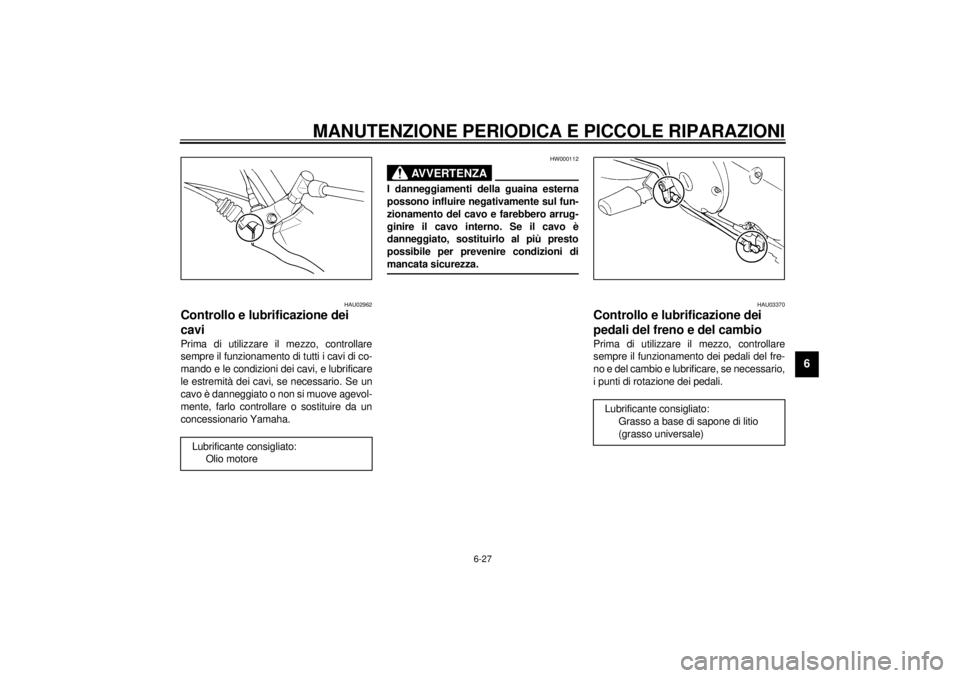

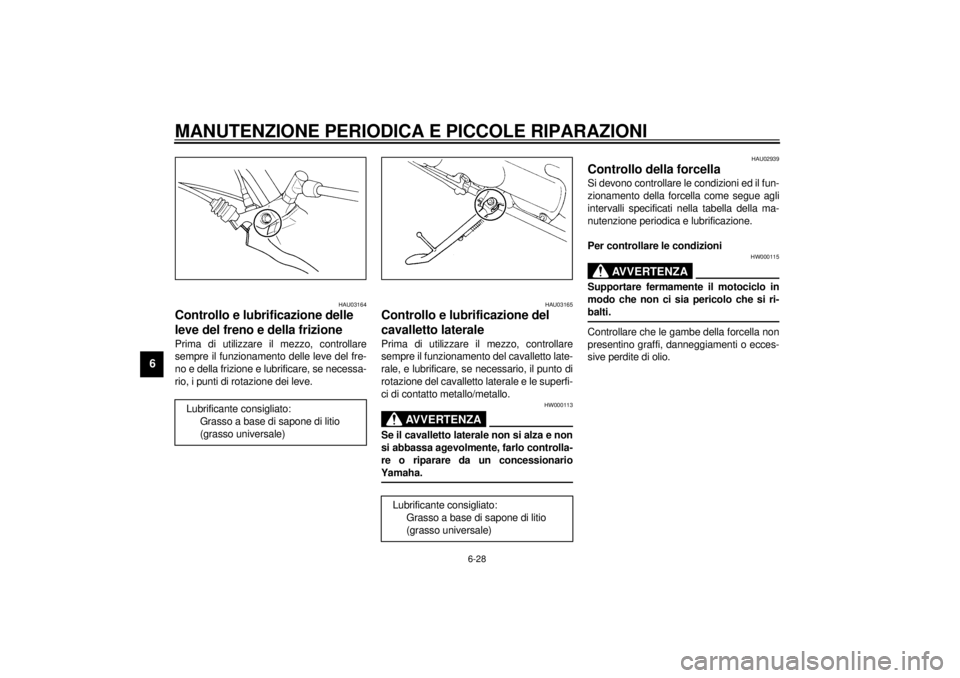

leve del freno e della frizione Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del fre-
no e della frizione e lubrificare, se necessa-
rio, i punti di rotazione dei leve.
HAU03165
Controllo e lubrificazione del
cavalletto laterale Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il punto di
rotazione del cavalletto laterale e le superfi-
ci di contatto metallo/metallo.
HW000113
AVVERTENZA
_ Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. _
HAU02939
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
HW000115
AVVERTENZA
_ Supportare fermamente il motociclo in
modo che non ci sia pericolo che si ri-
balti. _Controllare che le gambe della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
H_5kr.book Page 28 Wednesday, October 4, 2000 7:01 PM
