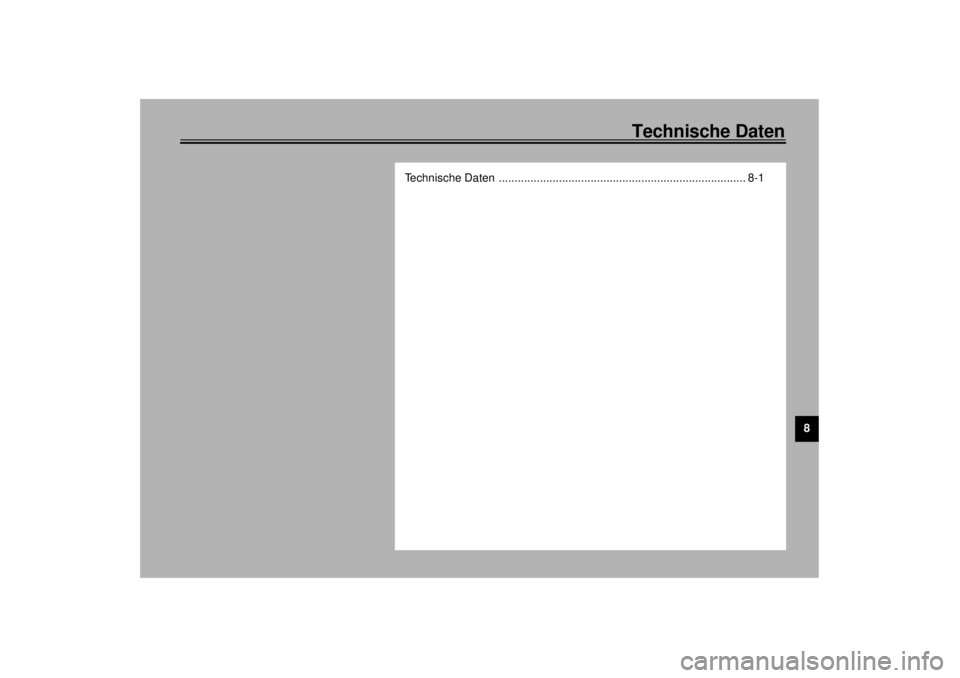

Technische Daten
8
Technische Daten .............................................................................. 8-1
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell XVS650, XVS650A
Abmessungen
XVS650
Gesamtlänge 2.340 mm
Gesamtbreite 880 mm
Gesamthöhe 1.070 mm
Sitzhöhe 695 mm
Radstand 1.610 mm
Bodenfreiheit 140 mm
Wendehalbkreis 3.100 mm
XVS650A
Gesamtlänge 2.450 mm
Gesamtbreite 930 mm
Gesamthöhe 1.105 mm
Sitzhöhe 710 mm
Radstand 1.625 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.400 mm
Leergewicht (fahrfertig, voll-
getankt)
XVS650233 kg
XVS650A247 kgMotor
Bauart luftgekühlter 2-Zyl.-4-Takt-
Ottomotor, obenliegende
Nockenwelle (SOHC)
Zylinderanordnung V-2
Hubraum 649 cm
3
Bohrung ´
´´ ´ Hub 81 ´
´´ ´ 63 mm
Verdichtungsverhältnis 9:1
Startsystem Elektrostarter
Schmiersystem Naßsumpfschmierung
Motoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach ACEA: G-4 oder G-5-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

Technische Daten
8-2
8
Füllmenge
Ölwechsel ohne
Filterwechsel 2,6 L
Ölwechsel mit
Filterwechsel 2,8 L
Gesamtmenge (Motor
trocken) 3,2 L
Achsantriebsöl
Sorte SAE 80 Hypoidöl der API-Klasse
“GL4” bzw. SAE 80W-90 Mehr-
bereichs-Hypoidöl
Füllmenge 0,19 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 16 L
Davon Reserve ca. 3 L
Vergaser
Hersteller MIKUNI
Modell ´ Anzahl BDS28 ´ 2
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
Zündkerzen
Hersteller/Typ NGK / DPR7EA-9 oder
DENSO / X22EPR-U9
Elektrodenabstand 0,8–0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,789
Sekundärantrieb Kardanwelle
Sekundärübersetzung 3,070
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,714
2. Gang 1,900
3. Gang 1,458
4. Gang 1,167
5. Gang 0,967
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 35°
Nachlauf
XVS650 153 mm
XVS650A 145 mm
G_5bn.book Page 2 Thursday, October 12, 2000 6:22 PM

Technische Daten
8-3
8
Reifen
XVS650
Vo r n
Ausführung Schlauch-Reifen
Dimension 100/90-19 57S
Hersteller/Typ Bridgestone / L309
Dunlop / F24
Hinten
Ausführung Schlauch-Reifen
Dimension 170/80-15 M/C 77S
Hersteller/Typ Bridgestone / G546
Dunlop / K555
Max. Gesamtzuladung* 180 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 200 kPa; 2,00 kg/cm
2; 2,00 bar
Hinten 225 kPa; 2,25 kg/cm2; 2,25 bar
90 kg–Maximum*
Vorn 200 kPa; 2,00 kg/cm2; 2,00 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
*Summe aus Fahrer, Beifahrer, Gepäck und ZubehörXVS650A
Vo r n
Ausführung Schlauch-Reifen
Dimension 130/90-16 67S
Bridgestone /G703
Hersteller/Typ Dunlop / D404F
Hinten
Ausführung Schlauch-Reifen
Dimension 170/80-15 M/C 77S
Bridgestone /G702
Hersteller/Typ Dunlop / D404G
Max. Gesamtzuladung* 200 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 225 kPa; 2,25 kg/cm
2; 2,25 bar
Hinten 225 kPa; 2,25 kg/cm2; 2,25 bar
90 kg–Maximum*
Vorn 225 kPa; 2,25 kg/cm2; 2,25 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_5bn.book Page 3 Thursday, October 12, 2000 6:22 PM

Technische Daten
8-4
8
Räder
XVS650
Vo r n
Ausführung Speichenrad
Dimension 19 ´ MT 2,50
Hinten
Ausführung Speichenrad
Dimension 15 M/C ´ MT 3,50
XVS650A
Vo r n
Ausführung Speichenrad
Dimension 16 ´ MT 3,00
Hinten
Ausführung Speichenrad
Dimension 15 M/C ´ MT 3,50
Bremsanlage
Vo r n
Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Trommelbremse
Betätigung Fußbremshebel (rechts)Radaufhängung
Vorn Teleskopgabel
Hinten Monocross-Schwinge
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
XVS650
Vorn 140 mm
Hinten 86 mm
XVS650A
Vorn 140 mm
Hinten 98 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Perma-
nentmagnet
Nennleistung 14 V, 20 A bei 5.000 U/min
Batterie
Typ GT12B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 10 Ah
G_5bn.book Page 4 Thursday, October 12, 2000 6:22 PM

Technische Daten
8-5
8
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´
´´ ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´
´´ ´ 1
Standlicht vorn 12 V, 4 W ´
´´ ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´
´´ ´ 1
Blinker 12 V, 21 W ´
´´ ´ 4
Instrumentenbeleuchtung 12 V; 1,7 W ´
´´ ´ 1
Leerlauf-Kontrolleuchte 12 V; 1,7 W ´
´´ ´ 1
Fernlicht-Kontrolleuchte 12 V; 1,7 W ´
´´ ´ 1
Blinker-Kontrolleuchte 12 V; 1,7 W ´
´´ ´ 1
Motorstörungs-Warnleuchte 12 V; 1,7 W ´
´´ ´ 1
Sicherungen
Hauptsicherung 30 A
Zündungssicherung 10 A
Signalanlagensicherung 10 A
Scheinwerfersicherung 15 A
Vergaserheizungssicherung 15 A
G_5bn.book Page 5 Thursday, October 12, 2000 6:22 PM

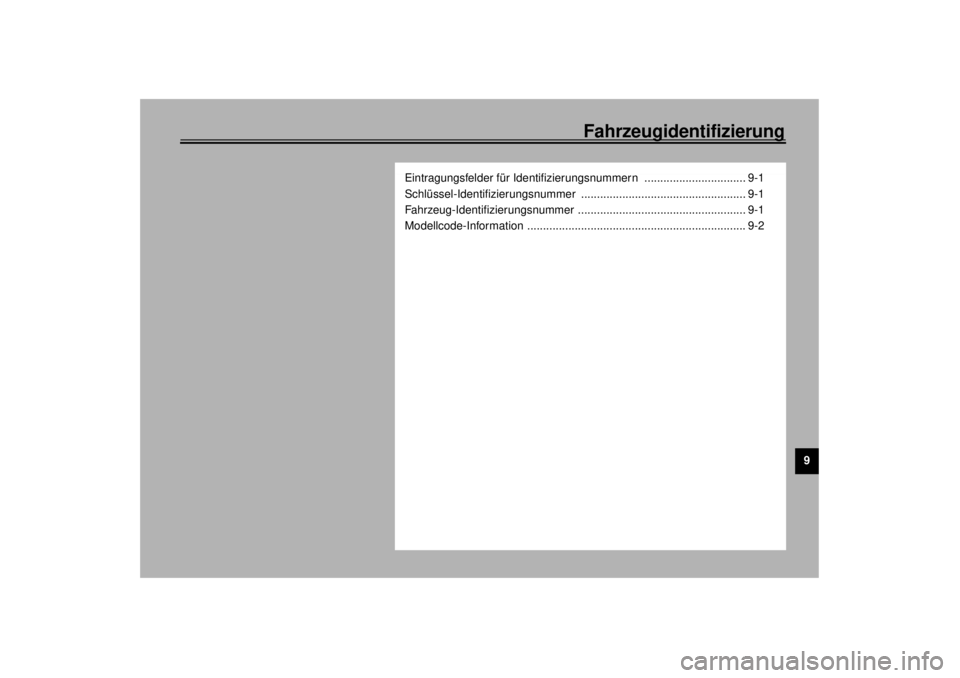

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_5bn.book Page 1 Thursday, October 12, 2000 6:22 PM

Fahrzeugidentifizierung
9-2
9
GAU01804
Modellcode-Information Das Modellcode-Klebeschild ist an der ge-
zeigten Stelle auf dem Rahmen unter dem
Fahrersitz angebracht; siehe dazu Seite
3-10 (XVS650) bzw. 3-11 (XVS650A).
Übertragen Sie Codenummer und Info-
Kürzel in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatz-
teil-Bestellung bei Ihrem YAMAHA-Händ-
ler.1. Modellcode-Information
G_5bn.book Page 2 Thursday, October 12, 2000 6:22 PM

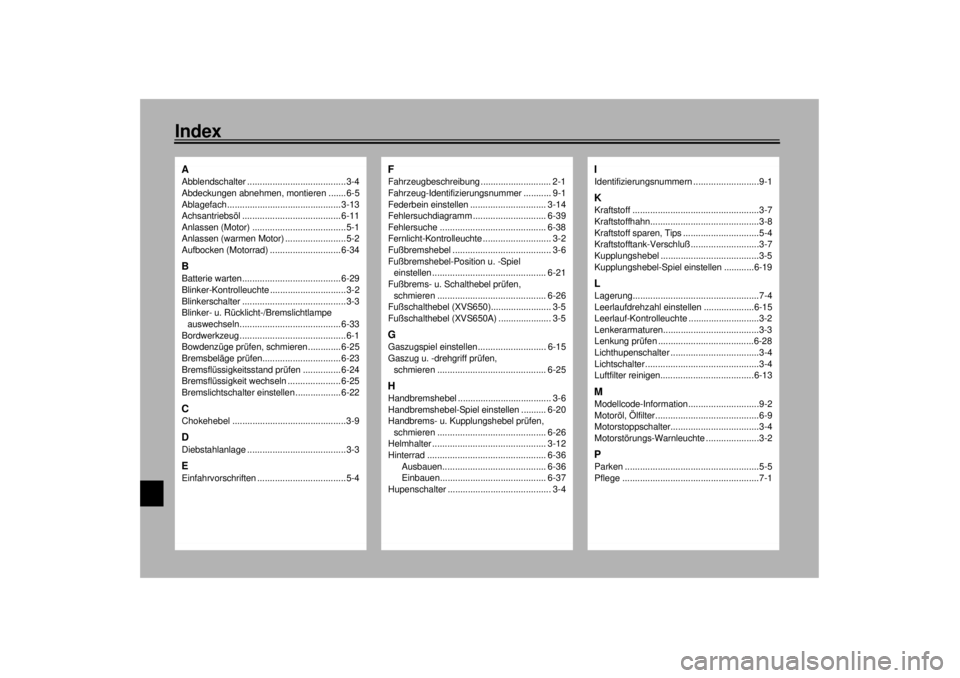

IndexAAbblendschalter .......................................3-4
Abdeckungen abnehmen, montieren ....... 6-5
Ablagefach............................................. 3-13
Achsantriebsöl ....................................... 6-11
Anlassen (Motor) .....................................5-1
Anlassen (warmen Motor) ........................5-2
Aufbocken (Motorrad) ............................ 6-34BBatterie warten....................................... 6-29
Blinker-Kontrolleuchte ..............................3-2
Blinkerschalter .........................................3-3
Blinker- u. Rücklicht-/Bremslichtlampe
auswechseln........................................ 6-33
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-25
Bremsbeläge prüfen............................... 6-23
Bremsflüssigkeitsstand prüfen ............... 6-24
Bremsflüssigkeit wechseln ..................... 6-25
Bremslichtschalter einstellen .................. 6-22CChokehebel .............................................3-9DDiebstahlanlage .......................................3-3EEinfahrvorschriften ...................................5-4
FFahrzeugbeschreibung ............................ 2-1
Fahrzeug-Identifizierungsnummer ........... 9-1
Federbein einstellen .............................. 3-14
Fehlersuchdiagramm ............................. 6-39
Fehlersuche .......................................... 6-38
Fernlicht-Kontrolleuchte ........................... 3-2
Fußbremshebel ....................................... 3-6
Fußbremshebel-Position u. -Spiel
einstellen ............................................. 6-21
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-26
Fußschalthebel (XVS650)........................ 3-5
Fußschalthebel (XVS650A) ..................... 3-5GGaszugspiel einstellen........................... 6-15
Gaszug u. -drehgriff prüfen,
schmieren ........................................... 6-25HHandbremshebel ..................................... 3-6
Handbremshebel-Spiel einstellen .......... 6-20
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-26
Helmhalter ............................................. 3-12
Hinterrad ............................................... 6-36
Ausbauen......................................... 6-36
Einbauen.......................................... 6-37
Hupenschalter ......................................... 3-4
IIdentifizierungsnummern ..........................9-1KKraftstoff ..................................................3-7
Kraftstoffhahn...........................................3-8
Kraftstoff sparen, Tips ..............................5-4
Kraftstofftank-Verschluß ...........................3-7
Kupplungshebel .......................................3-5
Kupplungshebel-Spiel einstellen ............6-19LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-15
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-3
Lenkung prüfen ......................................6-28
Lichthupenschalter ...................................3-4
Lichtschalter .............................................3-4
Luftfilter reinigen.....................................6-13MModellcode-Information............................9-2
Motoröl, Ölfilter.........................................6-9
Motorstoppschalter...................................3-4
Motorstörungs-Warnleuchte .....................3-2PParken .....................................................5-5
Pflege ......................................................7-1
