YAMAHA XVS650 2001 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-16
6
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht. Darüber hinaus kann es durch fal-
sches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
(siehe dazu die Tabelle “Wartungsintervalle
und Schmierdienst”) vom YAMAHA-Händ-
ler geprüft und ggf. eingestellt werden.
GAU03362
Reifen prüfen Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_ l
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur) prü-
fen und korrigieren.
l
Der Reifenluftdruck ist stets der Zu-
ladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
_Nur XVS650:CE-01G
CE-07G

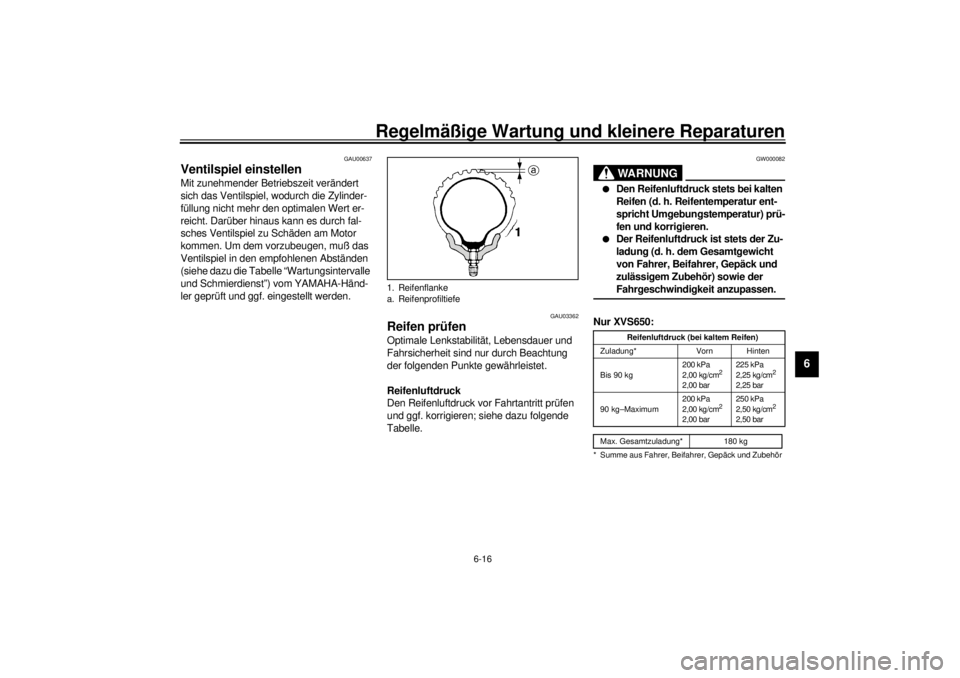

1. Reifenflanke
a. Reifenprofiltiefe
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg200 kPa
2,00 kg/cm
2
2,00 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–Maximum200 kPa
2,00 kg/cm
2
2,00 bar250 kPa
2,50 kg/cm
2
2,50 bar
Max. Gesamtzuladung* 180 kg
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_5bn.book Page 16 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-17
6
Nur XVS650A:CE-01G
CE-07G
GWA00012
WARNUNG
_ Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten. l
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck, Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.
l
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
l
Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
l
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.
l
Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
_
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von
einem YAMAHA-Händler austauschen
lassen.CE-08GHINWEIS:_ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. _
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg225 kPa
2,25 kg/cm
2
2,25 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–Maximum225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
Max. Gesamtzuladung* 200 kg
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Mindestprofiltiefe
(vorn und hinten)1,6 mm
G_5bn.book Page 17 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-18
6
GW000079
WARNUNG
_ l
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
l
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
_Reifenausführung
Die Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
GW000078
WARNUNG
_ l
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vor-
der- und Hinterrad verwenden.
l
Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. freige-
geben worden. Bei anderen als den
zugelassenen Reifenkombinatio-
nen kann das Fahrverhalten nicht
garantiert werden.
_CE-10G
CE-10GGAU00681
WARNUNG
_ l
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
l
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
l
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter Sorg-
falt ausführen und den Schlauch
dann möglichst bald erneuern.
_
Vorn (nur XVS650):
Hersteller Dimension Typ
Bridgestone 100/90-19 57S L309
Dunlop 100/90-19 57S F24
Hinten (nur XVS650):
Hersteller Dimension Typ
Bridgestone 170/80-15 M/C 77S G546
Dunlop 170/80-15 M/C 77S K555
Vorn (nur XVS650A):
Hersteller Dimension Typ
Bridgestone 130/90-16 67S G703
Dunlop 130/90-16 67S D404F
Hinten (nur XVS650A):
Hersteller Dimension Typ
Bridgestone 170/80-15 M/C 77S G702
Dunlop 170/80-15 M/C 77S D404G
G_5bn.book Page 18 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU00685
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.l
Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Ebenfalls Zustand und Spannung der
Speichen kontrollieren. Bei Mängeln
an Reifen oder Rädern das Motorrad
vom YAMAHA-Händler überprüfen
lassen. Selbst kleinste Reparaturen
an Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Fel-
gen mit Verzug und anderen Verfor-
mungen müssen ausgetauscht wer-
den.
l
Nach dem Austausch von Felgen
und/oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und ver-
kürzt die Lebensdauer des Reifens.
l
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU00694
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von
10–15 mm aufweisen. Das Kupplungs-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be nach
b drehen.3. Bei korrektem Kupplungshebel-Spiel
die Kontermutter festziehen. Falls das
Kupplungshebel-Spiel nicht, wie oben
beschrieben, korrekt eingestellt wer-
den konnte, folgendermaßen weiter-
fahren.
4. Die Einstellschraube am Kupplungs-
hebel komplett nach
a drehen, um
den Seilzug zu lockern.
5. Die Kontermutter am Kurbelgehäuse
lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach
a dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter nach
b drehen.1. Kontermutter
2. Einstellschraube
c. Kupplungshebel-Spiel
1. Einstellmutter (Kupplungshebel-Spiel)
2. Kontermutter
G_5bn.book Page 19 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
7. Beide Kontermuttern festziehen.
GAU00696
Handbremshebel-Spiel einstellenDer Handbremshebel muß ein Spiel von
10–15 mm aufweisen. Das Handbrems-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.1. Die Kontermutter am Handbrems-
hebel lockern.
2. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be nach
b drehen.

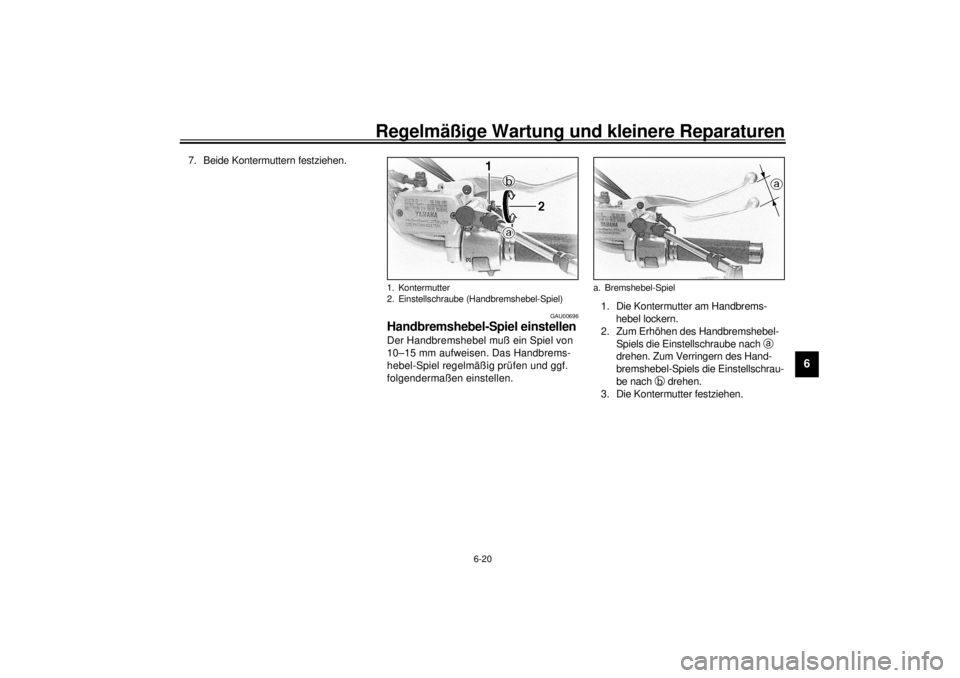

3. Die Kontermutter festziehen.1. Kontermutter
2. Einstellschraube (Handbremshebel-Spiel)
a. Bremshebel-Spiel
G_5bn.book Page 20 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GW000099
WARNUNG
_ l
Nach der Einstellung das Spiel am
Handbremshebel prüfen und sicher-
stellen, daß die Bremse richtig funk-
tioniert.
l
Ein weiches oder schwammiges Ge-
fühl bei der Betätigung des Hand-
bremshebels läßt auf Luft in der
Bremsanlage schließen, die unbe-
dingt vor Fahrtantritt durch Entlüf-
ten der Bremsen entfernt werden
muß. Luft in der Bremsanlage ver-
ringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
Erforderlichenfalls die Bremsen von
einem YAMAHA-Händler überprüfen
und entlüften lassen.
_
GAU00711*
Fußbremshebel-Position und
-Spiel einstellen
GW000104
WARNUNG
_ Diese Einstellarbeit sollte grundsätzlich
von einem YAMAHA-Händler durchge-
führt werden. _HINWEIS:_ Vor dem Einstellen des Hebelspiels muß
ggf. die Hebelposition eingestellt werden. _
Fußbremshebel-Position
Der Höhenunterschied zwischen der
Oberkante des Fußbremshebels und der
Oberkante der Fußraste sollte wie in der
Abbildung gezeigt 85 mm (XVS650) bzw.
108 mm (XVS650A) betragen. Die Fuß-
bremshebel-Position regelmäßig prüfen
und ggf. folgendermaßen einstellen.

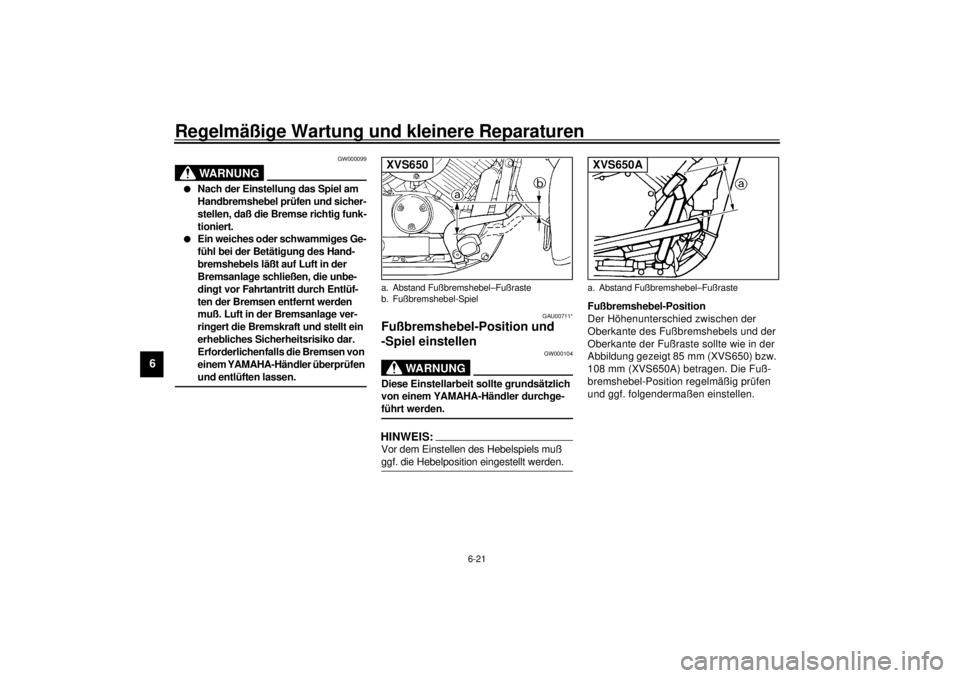

a. Abstand Fußbremshebel–Fußraste
b. Fußbremshebel-SpielXVS650
a. Abstand Fußbremshebel–FußrasteXVS650A
G_5bn.book Page 21 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
1. Die Kontermutter am Fußbremshebel
lockern.
2. Zum Anheben des Fußbremshebels
die Einstellschraube nach
a drehen.
Zum Senken des Fußbremshebels die
Einstellschraube nach
b drehen.
3. Die Kontermutter festziehen.
GW000105
WARNUNG
_ Nach der Hebelposition muß auch das
Hebelspiel eingestellt werden. _
Fußbremshebel-Spiel
Der Fußbremshebel muß am Hebelende
ein Spiel von 20–30 mm aufweisen. Das
Fußbremshebel-Spiel regelmäßig prüfen
und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels die
Einstellmutter am Bremsgestänge nach
a
drehen. Zum Verringern des Fußbremshebel-
Spiels die Einstellmutter nach
b drehen.
GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.
Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.

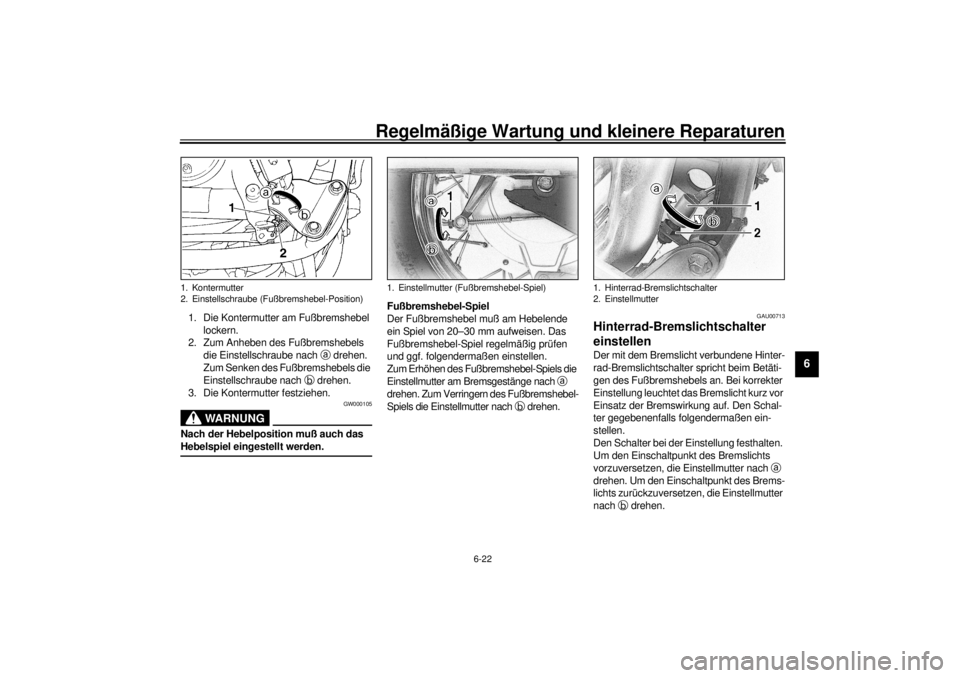

1. Kontermutter
2. Einstellschraube (Fußbremshebel-Position)
1. Einstellmutter (Fußbremshebel-Spiel)
1. Hinterrad-Bremslichtschalter
2. Einstellmutter
G_5bn.book Page 22 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU00720
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten muß
in den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) geprüft werden.
GAU01119
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.
GAU00727
Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau er-
laubt. Dazu die Bremse betätigen und
den Verschleißanzeiger beobachten.
Wenn die Verschleißgrenze erreicht ist,
die Bremsbacken schnellstmöglich vom
YAMAHA-Händler austauschen lassen.
1. Scheibenbremsbelag-VerschleißanzeigerVorn
1. Verschleißgrenze
2. Trommelbremsbelag-VerschleißanzeigerHinten
G_5bn.book Page 23 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GAU03776
Bremsflüssigkeitsstand prüfen Bei Flüssigkeitsmangel kann Luft in das
Bremssystem eindringen und dessen Funk-
tion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit des
Bremssystems zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbelag-
verschleiß und das Bremssystem auf Un-
dichtigkeit prüfen.Folgende Vorsichtsmaßregeln beachten.
l
Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter waagrecht
stehen.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
l
Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit zu-
nehmendem Verschleiß der Brems-
beläge normal; bei plötzlichem Ab-
sinken jedoch die Bremsanlage vom
YAMAHA-Händler überprüfen las-
sen.
1. Bremsflüssigkeits-Vorratsbehälter
2. MinimalstandVorn
Empfohlene Bremsflüssigkeit: DOT 4
G_5bn.book Page 24 Thursday, October 12, 2000 6:22 PM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU03238
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
vom YAMAHA-Händler gewechselt wer-
den. Außerdem müssen folgende Teile
nach der angegebenen Zeitspanne, ggf. bei
Undichtigkeit oder anderen Schäden vom
YAMAHA-Händler ausgetauscht werden.l
Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre
l
Bremsschlauch: alle vier Jahre
GAU02962
Bowdenzüge prüfen und
schmierenDie Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern. _
GAU03764
Gaszug und -drehgriff prüfen
und schmieren Die Funktion des Gasdrehgriffs und den
Zustand des Gaszugs vor Fahrtantritt prü-
fen und den Gaszug ggf. schmieren bzw.
erneuern.HINWEIS:_ Da zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. _1. Den Gasdrehgriff abschrauben.
2. Den Seilzugnippel hochhalten und
einige Tropfen Öl in die Hülle und auf
den Zug träufeln.
3. Die Innenseite des Gasdrehgriff-
gehäuses schmieren.
4. Die Kontaktflächen des Gasdrehgriffs
schmieren und dann den Drehgriff
festschrauben. Empfohlenes Schmiermittel
Motoröl
G_5bn.book Page 25 Thursday, October 12, 2000 6:22 PM
