YAMAHA XVS650 2001 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU00299
Ajuste del conjunto amortiguador Este conjunto amortiguador está equipado con
un regulador de precarga del muelle.
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _Ajuste la precarga del muelle del modo siguien-
te.
1. Desmonte el asiento del pasajero y del
conductor.(Véanse en la página 3-10
[XVS650] o 3-11 [XVS650A] las instruc-
ciones para desmontar y montar los asien-
tos.)
2. Para incrementar la precarga del muelle y
endurecer la suspensión, gire el regulador
de precarga en la dirección
a. Para redu-
cir la precarga del muelle y ablandar la
suspensión, gire el regulador de precarga
en la dirección
b.NOTA:_ l
Alinee la muesca correspondiente del re-
gulador de precarga con el indicador de
posición del amortiguador.
l
Utilice la llave especial y la barra extenso-
ra incluidas en el juego de herramientas
del propietario para realizar el ajuste.
_
CI-01S3. Monte el asiento del pasajero y del con-
ductor.
1. Indicador de posición
2. Regulador de precarga del muelle
3. Barra extensora
4. Llave especial
Mínima
(blanda)Están-
darMaxima (dura)
Position
de réglage12 3 4567
S_5bn.book Page 14 Wednesday, October 4, 2000 4:52 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU00315
ADVERTENCIA
_ Este amortiguador contiene gas nitrógeno a
alta presión. Para manipular correctamente
el amortiguador, primero lea y entienda la
información siguiente. El fabricante declina
toda responsabilidad por los daños materia-
les o personales que puedan derivarse de una
manipulación incorrecta.l
No manipule ni trate de abrir el cilindro
neumático.
l
No someta el amortiguador a una llama
abierta u otras fuentes de calor, ya que
de lo contrario puede explotar debido a
un exceso de la presión del gas.
l
No deforme ni dañe de ninguna manera
el cilindro neumático, ya que puede re-
ducirse el rendimiento del amortigua-
dor.
l
Encargue siempre a un concesionario
Yamaha el mantenimiento del amorti-
guador.
_
SAU01172
Soportes de la correa del equipaje En cada estribo del pasajero hay un soporte de la
correa del equipaje.
SAU00330
Caballete lateral El caballete lateral se encuentra en el lado iz-
quierdo del bastidor. Levante el caballete lateral
o bájelo con el pie mientras sujeta la motocicleta
en posición vertical.NOTA:_ El interruptor incorporado del caballete lateral
forma parte del sistema de corte del circuito de
encendido, que corta el encendido en determina-
das situaciones. (Véase más adelante una expli-
cación del sistema de corte del circuito de
encendido.) _
1. Soporte de la correa del equipaje (´ 2)
S_5bn.book Page 15 Wednesday, October 4, 2000 4:52 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SW000044
ADVERTENCIA
_ No se debe conducir la motocicleta con el ca-
ballete lateral bajado o si éste no puede subir-
se correctametne (o no se mantiene arriba);
de lo contrario, el caballete lateral puede to-
car el suelo y distraer al conductor, con el
consiguiente riesgo de que éste pierda el con-
trol. El sistema de corte del circuito de encen-
dido de Yamaha ha sido diseñado para
ayudar al conductor a cumplir con la respon-
sabilidad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise regu-
larmente este sistema tal como se describe
más abajo y hágalo reparar en un concesio-
nario Yamaha si no funciona correctamente._
SAU03720
Sistema de corte del circuito de en-
cendido El sistema de corte del circuito de encendido
(formado por el interruptor del caballete lateral,
el interruptor del embrague y el interruptor de
punto muerto) tiene las funciones siguientes.l
Impide el arranque cuando hay una mar-
cha puesta y el caballete lateral está levan-
tado, pero la maneta de embrague no está
accionada.
l
Impide el arranque cuando hay una mar-
cha puesta y la maneta de embrague está
accionada, pero el caballete lateral perma-
nece bajado.
l
Para el motor cuando hay una marcha
puesta y se baja el caballete lateral.
Compruebe periódicamente el funcionamiento
del sistema de corte del circuito de encendido
conforme al procedimiento siguiente.
SW000045
ADVERTENCIA
_ Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes
de utilizar la motocicleta. _
S_5bn.book Page 16 Wednesday, October 4, 2000 4:52 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
CD-01S
Con el motor desconectado:
1. Baje el soporte lateral.
2. Asegúrese de que el interruptor de parada del motor esté
colocado en la posición “ ”.
3. Gire la llave a la posición “ON”.
4. Cambie la transmisión a la posición de punto muerto.
5. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el soporte lateral.
7. Mantenga presionada la palanca del embrague.
8. Engrane la transmisión.
9. Baje el soporte lateral.
¿Se cala el motor?Después de haberse calado el motor:
10. Suba el soporte lateral.
11. Mantenga presionada la palanca del embrague.
12. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del soporte lateral
esté defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.Es posible que el interruptor del embrague esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
NO
NOTA:Esta comprobación es más precisa si se lleva a cabo
con el motor caliente.
SÍ NO
El sistema está en buen estado.
Puede circular con la
motocicleta.
SÍ NOSÍ
S_5bn.book Page 17 Wednesday, October 4, 2000 4:52 PM

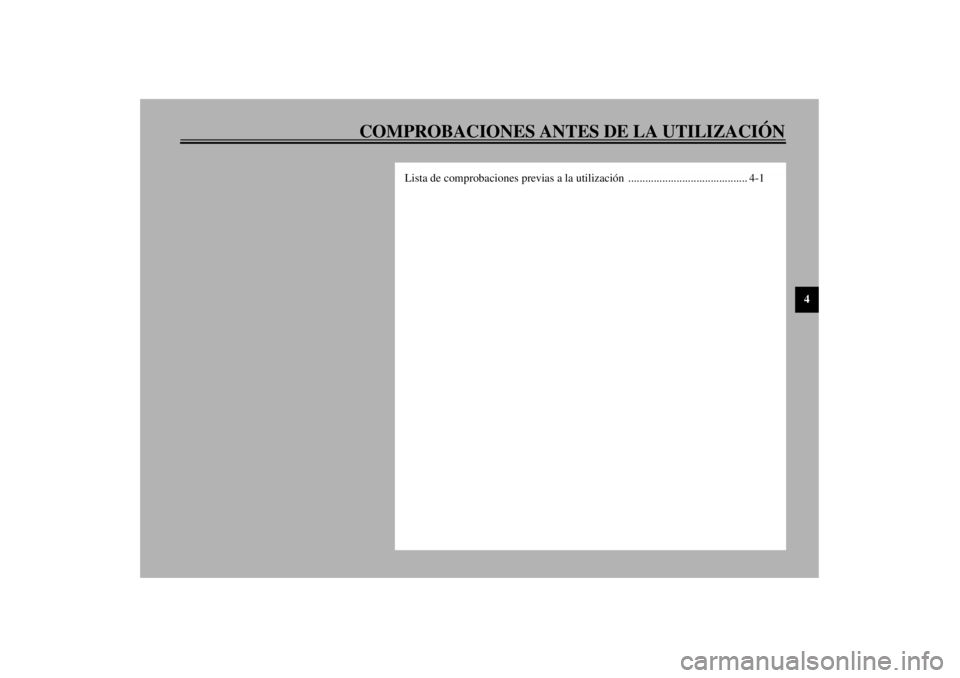

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
Lista de comprobaciones previas a la utilización .......................................... 4-1
S_5bn.book Page 1 Wednesday, October 4, 2000 4:52 PM

4-1
4
SAU01114
4-COMPROBACIONES ANTES DE LA UTILIZACIÓNEl estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente incluso si no se uti-
liza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de la presión de los neumáticos
puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección visual, verificar los puntos siguientes antes de
cada utilización.
SAU03439
Lista de comprobaciones previas a la utilización
CO-01S
ELEMENTO COMPROBACIONES PÁGINA
Gasolina• Comprobar el nivel de gasolina en el depósito.
• Poner gasolina si es necesario.
• Comprobar si hay fugas en los conductos de gasolina.3-7–3-8
Aceite del motor• Comprobar el nivel de aceite del motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si hay fugas de aceite en el vehículo.6-9–6-11
Aceite del engranaje final• Comprobar si hay fugas de aceite en el vehículo. 6-11–6-12
Freno delantero• Comprobar su funcionamiento.
• Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
• Comprobar el juego libre de la maneta.
• Ajustar si es necesario.
• Comprobar el nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
• Comprobar si hay fugas en el sistema hidráulico.6-20–6-21, 6-23–6-25
Freno trasero• Comprobar su funcionamiento.
• Comprobar el juego libre del pedal.
• Ajustar si es necesario.6-21–6-25
Embrague• Comprobar su funcionamiento.
• Engrasar el cable si es necesario.
• Comprobar el juego libre de la maneta.
• Ajustar si es necesario.6-19–6-20
Puño del acelerador• Verificar si su funcionamiento es suave.
• Engrasar el puño del acelerador, la caja de la empuñadura del gas y el cables si es
necesario.
• Comprobar el juego libre.
• Si es necesario, solicitar al concesionario Yamaha que realice el ajuste.6-15, 6-25
S_5bn.book Page 1 Wednesday, October 4, 2000 4:52 PM

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
4
NOTA:_ Las comprobaciones previas deben realizarse cada vez que se utiliza la motocicleta. Dicha revisión puede efectuarse en muy poco tiempo, que queda am-
pliamente compensado por la seguridad añadida que aporta. _
SWA00033
ADVERTENCIA
_ Si cualquiera de los elementos de la lista de comprobaciones previas a la utilización funciona incorrectamente, hágalo revisar y reparar antes
de utilizar la motocicleta. _ Cables de control• Verificar si su funcionamiento es suave.
• Engrasar si es necesario.6-25
Ruedas y neumáticos• Comprobar si están dañadas.
• Comprobar el estado de los neumáticos y la profundidad del dibujo.
• Comprobar la presión de aire.
• Corregir si es necesario.6-16–6-19
Pedales de freno y cambio• Verificar si su funcionamiento es suave.
• Engrasar los puntos de articulación del pedal si es necesario.6-26
Manetas de freno y embrague• Verificar si su funcionamiento es suave.
• Engrasar los puntos de articulación de la maneta si es necesario.6-26
Caballete lateral• Verificar si su funcionamiento es suave.
• Engrasar el pivote si es necesario.6-27
Fijaciones del chasis• Verificar que todas las tuercas, tornillos y pernos estén bien apretados.
• Apretar si es necesario.—
Instrumentos, luces, señales e
interruptores• Comprobar su funcionamiento.
• Corregir si es necesario.—
Interruptor del caballete lateral• Comprobar el funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema está averiado, haga revisar el vehículo en un concesionario Yamaha.3-15–3-16 ELEMENTO COMPROBACIONES PÁGINA
S_5bn.book Page 2 Wednesday, October 4, 2000 4:52 PM

S_5bn.book Page 3 Wednesday, October 4, 2000 4:52 PM

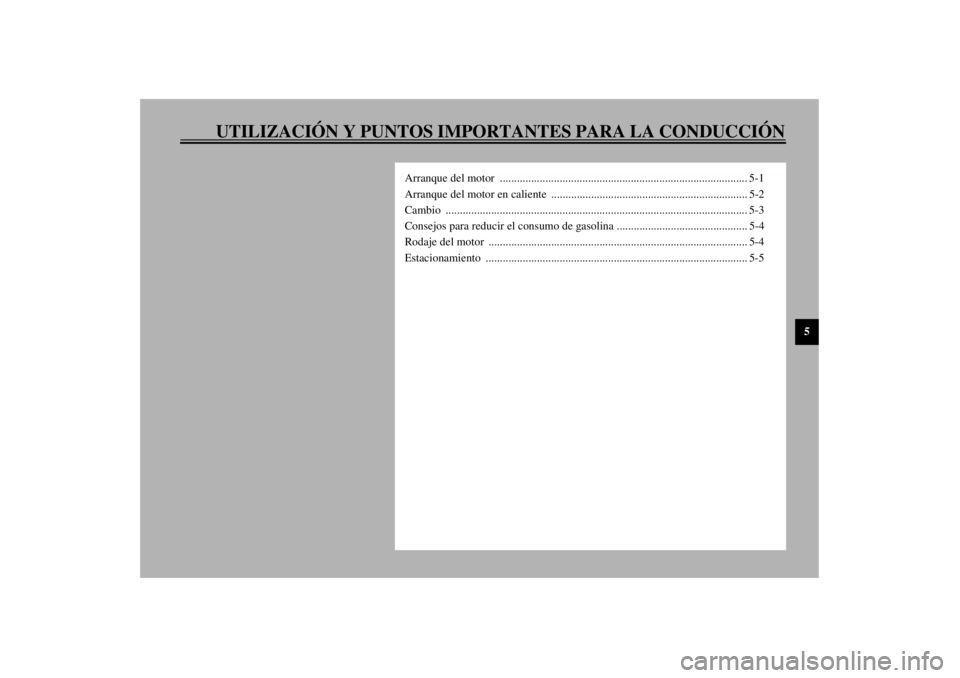

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
Arranque del motor ....................................................................................... 5-1
Arranque del motor en caliente ..................................................................... 5-2
Cambio .......................................................................................................... 5-3
Consejos para reducir el consumo de gasolina .............................................. 5-4
Rodaje del motor ........................................................................................... 5-4
Estacionamiento ............................................................................................ 5-5
S_5bn.book Page 1 Wednesday, October 4, 2000 4:52 PM

5-1
5
SAU00372
5-UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU00373
ADVERTENCIA
_ l
Familiarícese bien con todos los mandos
y sus funciones antes de utilizar la mo-
tocicleta. Consulte a un concesionario
Yamaha si tiene alguna duda acerca de
alguno de los mandos o funciones.
l
No arranque nunca el motor ni lo utilice
en un lugar cerrado. Los gases del esca-
pe son tóxicos y su inhalación puede
provocar rápidamente la pérdida del
conocimiento y la muerte. Asegúrese
siempre de que la ventilación sea ade-
cuada.
l
Antes de emprender la marcha verifi-
que que el caballete lateral esté subido.
Si el caballete lateral no está completa-
mente subido puede tocar el suelo y dis-
traer al conductor, con el consiguiente
riesgo de que éste pierda el control.
_
SAU03461*
Arranque del motor Para que el sistema de corte del circuito de en-
cendido permita el arranque, deben cumplirse
una de las condiciones siguientes:l
La transmisión esté en punto muerto.
l
Haya una marcha puesta, con la maneta de
embrague accionada y el caballete lateral
subido.
SW000054
ADVERTENCIA
_ l
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito
de encendido conforme al procedimiento
descrito en la página 3-17.
l
No conduzca nunca con el caballete la-
teral bajado.
_
1. Gire la palanca del grifo de gasolina a la
posición “ON”.
2. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del motor se
encuentre en “ ”.
3. Ponga la transmisión en punto muerto.NOTA:_ Cuando la transmisión esté en punto muerto, la
luz indicadora de punto muerto debe estar en-
cendida; si no es así, haga revisar el circuito
eléctrico en un concesionario Yamaha. _4. Accione el estárter (estrangulador) y cierre
completamente el acelerador. (Véase en la
página 3-9 el funcionamiento del estárter
(estrangulador.))
S_5bn.book Page 1 Wednesday, October 4, 2000 4:52 PM
