UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
5. Arranque el motor pulsando el interruptor
de arranque.NOTA:_ Si el motor no arranca, suelte el interruptor de
arranque, espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe ser lo más
breve posible a fin de preservar la batería. No
accione el arranque durante más de 10 segundos
seguidos. _
SCA00059
ATENCION:_ Si la luz de aviso de nivel de aceite parpadea o
permanece encendida después de arrancar,
pare inmediatamente el motor y compruebe
el nivel de aceite, así como si existe alguna
fuga de aceite en el vehículo. Si es necesario,
añada aceite y luego compruebe de nuevo la
luz de aviso. Si la luz de aviso no se apagacuando el motor ha arrancado con suficiente
aceite de motor, haga revisar el circuito eléc-
trico en un concesionario Yamaha.

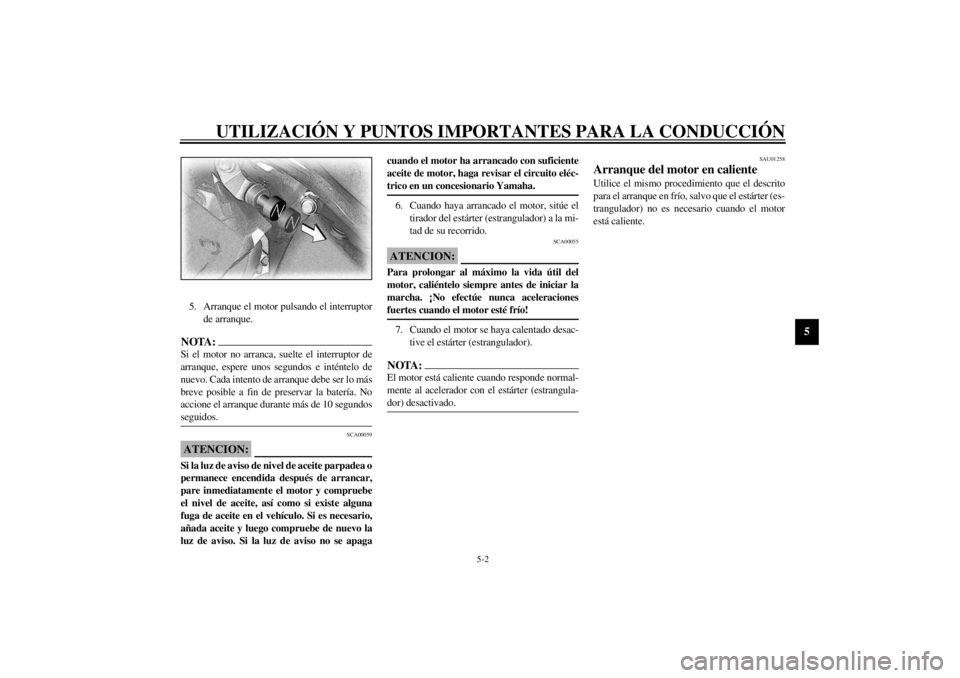

_6. Cuando haya arrancado el motor, sitúe el
tirador del estárter (estrangulador) a la mi-
tad de su recorrido.
SCA00055
ATENCION:_ Para prolongar al máximo la vida útil del
motor, caliéntelo siempre antes de iniciar la
marcha. ¡No efectúe nunca aceleraciones
fuertes cuando el motor esté frío! _7. Cuando el motor se haya calentado desac-
tive el estárter (estrangulador). NOTA:_ El motor está caliente cuando responde normal-
mente al acelerador con el estárter (estrangula-
dor) desactivado. _
SAU01258
Arranque del motor en caliente Utilice el mismo procedimiento que el descrito
para el arranque en frío, salvo que el estárter (es-
trangulador) no es necesario cuando el motor
está caliente.
S_5bn.book Page 2 Wednesday, October 4, 2000 4:52 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU00423
Cambio El cambio de marchas le permite controlar la
cantidad de potencia de motor disponible para
iniciar la marcha, acelerar, subir pendientes, etc.
En la figura se muestran las posiciones del cam-
bio de marchas.NOTA:_ Para poner la transmisión en punto muerto, pise
el pedal de cambio repetidamente hasta que lle-
gue al final de su recorrido y, a continuación, le-
vántelo ligeramente. _
SC000048
ATENCION:_ l
Incluso con la transmisión en posición
de punto muerto, no descienda pendien-
tes durante periodos de tiempo prolon-
gados con el motor parado ni remolque
la motocicleta en distancias largas. La
transmisión sólo se engrasa correcta-
mente cuando el motor está funcionan-
do. Un engrase inadecuado puede
averíar la transmisión.
l
Utilice siempre el embrague para cam-
biar de marcha a fin de evitar que se
averíe el motor, la transmisión y la
transmisión secundaria, los cuales no
han sido diseñados para soportar el im-
pacto de un cambio forzado.
_
1. Pedal de cambio
N. Posición de punto muertoXVS650
1. Pedal de cambio
N. Posición de punto muertoXVS650A
S_5bn.book Page 3 Wednesday, October 4, 2000 4:52 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU00424
Consejos para reducir el consumo de
gasolina El consumo de gasolina depende en gran medi-
da del estilo de conducción. Considere los con-
sejos siguientes para reducir el consumo de
gasolina: l
Caliente bien el motor.
l
Desactive el estárter (estrangulador) lo an-
tes posible.
l
No apure las marchas y evite revolucionar
mucho el motor durante la aceleración.
l
No fuerce el motor al reducir las marchas
y evite acelerar en punto muerto.
l
Pare el motor en lugar de dejarlo a ralentí
durante periodos prolongados (p. ej. en los
atascos, en los semáforos o en los pasos a
nivel).
SAU01128
Rodaje del motor No existe un periodo más importante para la
vida del motor que el comprendido entre 0 y
1.600 km. Por esta razón, debe leer atentamente
el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 1.600 km. Las
diferentes piezas del motor se desgastan y pulen
hasta sus holguras correctas de trabajo. Durante
este periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición que
pueda provocar el recalentamiento del motor.
SAU01171*
0–1.000 km
Evite el funcionamiento prolongado a más de
1/3 de gas.
1.000–1.600 km
Evite el funcionamiento prolongado a más de
1/2 gas.
SC000056*
ATENCION:_ A los 1.000 km de funcionamiento debe cam-
biarse el aceite del motor y el aceite del en-
granaje final y sustituirse el filtro de aceite. _A partir de 1.600 km
Ya puede utilizar el vehículo normalmente.
SC000049
ATENCION:_ Si surge algún problema durante el rodaje
del motor lleve inmediatamente el vehículo a
un concesionario Yamaha para que lo revise. _
S_5bn.book Page 4 Wednesday, October 4, 2000 4:52 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-5
5
SAU00457
Estacionamiento Cuando aparque, pare el motor, quite la llave del
interruptor principal y gire la palanca del grifo
de gasolina a la posición “OFF”.
SW000058
ADVERTENCIA
_ l
El motor y el sistema de escape pueden
calentarse mucho; estacione en un lugar
en el que resulte difícil que los peatones
o los niños puedan tocarlos.
l
No estacione en una pendiente o sobre
suelo blando, ya que la motocicleta pue-
de volcar.
_S_5bn.book Page 5 Wednesday, October 4, 2000 4:52 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6

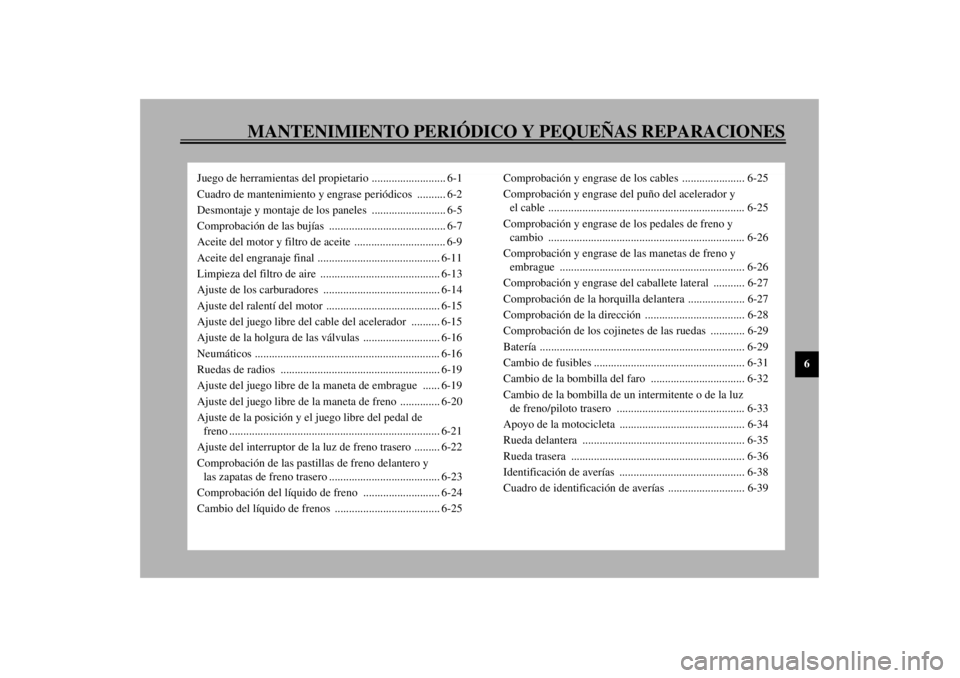

Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-2
Desmontaje y montaje de los paneles .......................... 6-5
Comprobación de las bujías ......................................... 6-7
Aceite del motor y filtro de aceite ................................ 6-9
Aceite del engranaje final ........................................... 6-11
Limpieza del filtro de aire .......................................... 6-13
Ajuste de los carburadores ......................................... 6-14
Ajuste del ralentí del motor ........................................ 6-15
Ajuste del juego libre del cable del acelerador .......... 6-15
Ajuste de la holgura de las válvulas ........................... 6-16
Neumáticos ................................................................. 6-16
Ruedas de radios ........................................................ 6-19
Ajuste del juego libre de la maneta de embrague ...... 6-19
Ajuste del juego libre de la maneta de freno .............. 6-20
Ajuste de la posición y el juego libre del pedal de
freno .......................................................................... 6-21
Ajuste del interruptor de la luz de freno trasero ......... 6-22
Comprobación de las pastillas de freno delantero y
las zapatas de freno trasero ....................................... 6-23
Comprobación del líquido de freno ........................... 6-24
Cambio del líquido de frenos ..................................... 6-25Comprobación y engrase de los cables ...................... 6-25
Comprobación y engrase del puño del acelerador y
el cable ..................................................................... 6-25
Comprobación y engrase de los pedales de freno y
cambio ..................................................................... 6-26
Comprobación y engrase de las manetas de freno y
embrague ................................................................. 6-26
Comprobación y engrase del caballete lateral ........... 6-27
Comprobación de la horquilla delantera .................... 6-27
Comprobación de la dirección ................................... 6-28
Comprobación de los cojinetes de las ruedas ............ 6-29
Batería ........................................................................ 6-29
Cambio de fusibles ..................................................... 6-31
Cambio de la bombilla del faro ................................. 6-32
Cambio de la bombilla de un intermitente o de la luz
de freno/piloto trasero ............................................. 6-33
Apoyo de la motocicleta ............................................ 6-34
Rueda delantera ......................................................... 6-35
Rueda trasera ............................................................. 6-36
Identificación de averías ............................................ 6-38
Cuadro de identificación de averías ........................... 6-39
S_5bn.book Page 1 Wednesday, October 4, 2000 4:52 PM

6-1
6
SAU00462
6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU01129
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra en el interior del compartimiento porta
objetos. (Véanse en la página 3-13 las instruc-
ciones para abrir el compartimiento porta obje-
tos.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _
S_5bn.book Page 1 Wednesday, October 4, 2000 4:52 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_ l
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
l
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
l
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_
CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
1*
Línea de combustible• Comprobar si los tubos de gasolina están agrietados o dañados.ÖÖÖÖ Ö
2
*
Filtro de gasolina• Comprobar su estado.ÖÖ
3Bujías• Comprobar su estado.
• Limpiar y ajustar distancia entre electrodos.ÖÖ
•Cambiar.ÖÖ
4
*
Válvulas• Comprobar holgura de las válvulas.
•Ajustar.ÖÖÖÖ
5 Filtro de aire•Limpiar.ÖÖ
•Cambiar.ÖÖ
6Embrague• Comprobar funcionamiento.
•Ajustar.ÖÖÖÖÖ
7
*
Freno delantero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno trasero• Comprobar funcionamiento y ajustar el juego libre del pedal de
freno.ÖÖÖÖÖ Ö
• Cambiar las zapatas de freno. Siempre que hayan alcanzado el límite de desgaste
S_5bn_Periodic.fm Page 2 Tuesday, December 5, 2000 11:38 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
9
*
Tubo de freno• Comprobar si están agrietados o dañados.ÖÖÖÖ Ö
• Cambiar. (Véase NOTA en la página 6-4.) Cada 4 años
10
*
Ruedas• Comprobar excentricidad, apriete de los radios y si están dañadas.
• Apretar los radios si es necesario.ÖÖÖÖ
11
*
Neumáticos• Comprobar la profundidad del dibujo y si están dañados.
• Cambiar si es necesario.
• Comprobar la presión de aire.
• Corregir si es necesario.ÖÖÖÖ
12
*
Cojinetes de las ruedas• Comprobar si los cojinetes están flojos o dañados.ÖÖÖÖ
13
*
Basculante• Comprobar funcionamiento y si el juego es excesivo.ÖÖÖÖ
• Lubricar con grasa de bisulfuro de molibdeno. Cada 50.000 km
14
*
Cojinetes de la dirección• Comprobar el juego de los cojinetes y si la dirección está dura.ÖÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. Cada 20.000 km
15
*
Fijaciones del chasis• Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.ÖÖÖÖ Ö
16 Caballete lateral• Comprobar funcionamiento.
•Engrasar.ÖÖÖÖ Ö
17
*
Interruptor del caballete
lateral• Comprobar funcionamiento.ÖÖÖÖÖ Ö
18
*
Horquilla delantera• Comprobar funcionamiento y si pierde aceite.ÖÖÖÖ
19
*
Conjunto amortiguador
trasero• Comprobar funcionamiento y si el amortiguador pierde aceite.ÖÖÖÖ
20
*
Carburadores• Comprobar el funcionamiento del estárter (estrangulador).
• Ajustar el ralentí del motor y la sincronización.ÖÖÖÖÖ Ö
21 Aceite de motor• Cambiar.ÖÖÖÖÖ Ö
22 Filtro de aceite del motor• Cambiar.ÖÖÖ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
1 10203040
S_5bn_Periodic.fm Page 3 Tuesday, December 5, 2000 11:38 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU03541
NOTA:_l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Servicio del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
_ 23 Aceite del engranaje final• Comprobar el nivel de aceite y si hay fugas en el vehículo.ÖÖ Ö
•Cambiar.ÖÖÖ
24
*
Interruptores de freno
delantero y trasero• Comprobar funcionamiento.ÖÖÖÖÖ Ö
25 Piezas móviles y cables•Engrasar.ÖÖÖÖ Ö
26
*
Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
S_5bn_Periodic.fm Page 4 Tuesday, December 5, 2000 11:38 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01122
Desmontaje y montaje de los paneles Los paneles que se muestran más arriba deben
desmontarse para poder realizar algunas de las
operaciones de mantenimiento que se describen
en este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar un panel.

SAU01573
Panel A
Para desmontar el panelQuite los tornillos y seguidamente desmonte el
panel.
Para montar el panelColoque el panel en su posición original y aprie-
te los tornillos.
1. Panel A
1. Panel B
1. Tornillo (´ 4)
S_5bn.book Page 5 Wednesday, October 4, 2000 4:52 PM
