COMMANDES ET INSTRUMENTS
3-14
3
FAU00299
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte de
ressort.
FC000015
ATTENTION:_ Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum. _Régler la précontrainte de ressort en procédant
comme suit.
1. Déposer la selle du passager et celle du pi-
lote. (Voir les explications relatives à la dé-
pose et à la mise en place à la page 3-10
[XVS650] ou 3-11 [XVS650A].)
2. Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage dans le sens
a. Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens
b.N.B.:_ l
Il faut veiller à bien aligner l’encoche sé-
lectionnée figurant sur la bague de réglage
et l’indicateur de position figurant sur
l’amortisseur.
l
Effectuer le réglage à l’aide de la clé spé-
ciale et de la rallonge incluses dans la
trousse de réparation.
_
CI-01F3. Remettre la selle du passager et du pilote
en place.
1. Indicateur de position
2. Bague de réglage de la précontrainte de ressort
3. Rallonge
4. Clé spéciale
Minimum
(doux)Stan-
dardMaximum (dur)
Réglage12345 6 7
F_5bn.book Page 14 Wednesday, October 4, 2000 7:46 PM

COMMANDES ET INSTRUMENTS
3-15
3
FAU00315
AVERTISSEMENT
_ Cet amortisseur contient de l’azote sous forte
pression. Lire attentivement et s’assurer de
bien comprendre les informations ci-dessous
avant de manipuler l’amortisseur. Le fabri-
cant décline toute responsabilité pour les
dommages matériels résultant d’une mau-
vaise manipulation.l
Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.
l
Ne pas approcher l’amortisseur d’une
flamme ou de toute autre source de cha-
leur. La pression du gaz augmenterait
excessivement et provoquerait un ris-
que d’explosion.
l
Ne déformer ni endommager la bon-
bonne de gaz d’aucune façon, car cela
risque d’amoindrir les performances
d’amortissement.
l
Toujours confier l’entretien de l’amor-
tisseur à un concessionnaire Yamaha.
_
FAU01172
Supports de sangle de fixation des
bagages Le véhicule est équipé de deux supports de san-
gle de fixation des bagages, disposés sur chacun
des repose-pieds du passager.
FAU00330
Béquille latérale La béquille latérale est située sur le côté gauche
du cadre. Relever ou déployer la béquille laté-
rale avec le pied tout en maintenant la moto à la
verticale.N.B.:_ Le contacteur intégré à la béquille latérale fait
partie du système du coupe-circuit d’allumage,
qui coupe l’allumage dans certaines situations.
(Le fonctionnement du système du coupe-cir-
cuit d’allumage est expliqué plus bas.) _
1. Support de sangle de fixation des bagages (´ 2)
F_5bn.book Page 15 Wednesday, October 4, 2000 7:46 PM

COMMANDES ET INSTRUMENTS
3-16
3
FW000044
AVERTISSEMENT
_ Ne pas rouler avec la béquille latérale dé-
ployée ou lorsque la béquille ne se relève pas
correctement. Celle-ci pourrait toucher le sol
et distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le système de coupe-
circuit d’allumage de Yamaha permet de
rappeler au pilote qu’il doit relever la
béquille latérale avant de se mettre en route.
Il convient donc de contrôler régulièrement
ce système en procédant comme décrit ci-
après et de le faire réparer par un conces-
sionnaire Yamaha en cas de mauvais fonc-
tionnement. _
FAU03720
Système du coupe-circuit d’allumage Le système du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille latérale,
d’embrayage et de point mort, remplit les fonc-
tions suivantes.l
Il empêche la mise en marche du moteur
lorsqu’une vitesse est engagée et que la
béquille latérale est relevée mais que le le-
vier d’embrayage n’est pas actionné.
l
Il empêche la mise en marche du moteur
lorsqu’une vitesse est engagée et que le le-
vier d’embrayage est actionné mais que la
béquille latérale n’a pas été relevée.
l
Il coupe le moteur lorsqu’une vitesse est
engagée et que l’on déploie la béquille la-
térale.
Contrôler régulièrement le fonctionnement du
système du coupe-circuit d’allumage en effec-
tuant le procédé suivant.
FW000045
AVERTISSEMENT
_ Si un mauvais fonctionnement est constaté,
faire contrôler le système par un concession-
naire Yamaha avant de démarrer. _
F_5bn.book Page 16 Wednesday, October 4, 2000 7:46 PM

COMMANDES ET INSTRUMENTS
3-17
3
CD-01F
Le moteur coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position “ ”.
3. Tourner la clé de contact sur “ON”.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer.
12. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
NON
N.B.:Ce contrôle est le plus fiable lorsque effectué le moteur
chaud.
OUIOUI NON
Ce système est en ordre.
La moto peut être utilisée.
OUI NON
F_5bn.book Page 17 Wednesday, October 4, 2000 7:46 PM

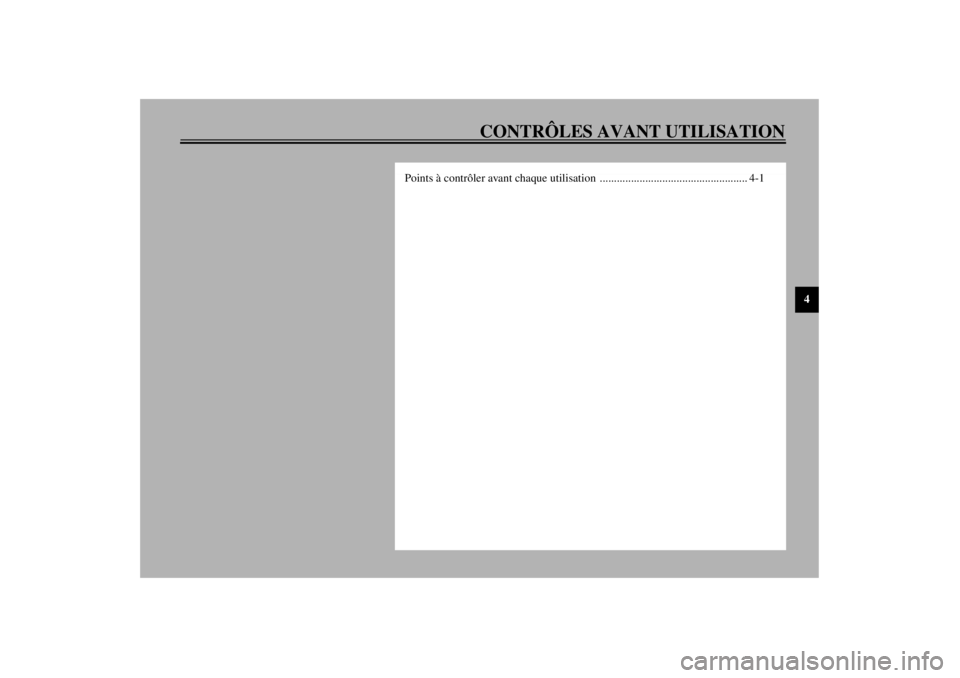

CONTRÔLES AVANT UTILISATION
4
Points à contrôler avant chaque utilisation .................................................... 4-1
F_5bn.book Page 1 Wednesday, October 4, 2000 7:46 PM

4-1
4
FAU01114
4-CONTRÔLES AVANT UTILISATIONLe propriétaire est personnellement responsable de l’état de son véhicule. Certains organes vitaux peuvent présenter rapidement et de façon subite des
signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exemple). Un endommagement ou une fuite
quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrê-
mement important de vérifier les points suivants avant chaque randonnée.
FAU03439
Points à contrôler avant chaque utilisation
DESCRIPTION CONTRÔLES PAGE
Carburant• Contrôler le niveau de carburant dans le réservoir de carburant.
• Refaire le plein si nécessaire.
• S’assurer que la canalisation de carburant.3-7 et 3-8
Huile moteur• Contrôler le niveau d’huile dans le moteur.
• Si nécessaire, ajouter de l’huile du type recommandé jusqu’au niveau spécifié.
• Contrôler le véhicule afin de s’assurer qu’il n’y a pas de fuite d’huile.6-9 à 6-11
Huile de couple conique arrière• Contrôler le véhicule afin de s’assurer qu’il n’y a pas de fuite d’huile. 6-11 et 6-12
Frein avant• Contrôler le fonctionnement.
• Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
• Contrôler la garde au levier.
• Régler si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-20 et 6-21, 6-23 à 6-25
Frein arrière• Contrôler le fonctionnement.
• Contrôler la garde à la pédale.
• Régler si nécessaire.6-21 à 6-25
Embrayage• Contrôler le fonctionnement.
• Lubrifier le câble si nécessaire.
• Contrôler la garde au levier.
• Régler si nécessaire.6-19 et 6-20
Poignée des gaz• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier la poignée des gaz, le boîtier et le câble.
• Contrôler le jeu.
• Si un réglage est nécessaire, le confier à un concessionnaire Yamaha.6-15, 6-25
F_5bn.book Page 1 Wednesday, October 4, 2000 7:46 PM

CONTRÔLES AVANT UTILISATION4-2
4
N.B.:_ Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera
largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent. _
FWA00033
AVERTISSEMENT
_ Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le faire contrôler et
réparer avant d’utiliser le véhicule. _ Câbles de commande• S’assurer que le fonctionnement est régulier.
• Lubrifier si nécessaire.6-25
Roues et pneus• S’assurer du bon état.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.6-16 à 6-19
Pédale de frein et sélecteur• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-26
Levier de frein et d’embrayage• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-26
Béquille latérale• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier le pivot.6-27
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont serrés correctement.
• Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs• Contrôler le fonctionnement.
• Corriger si nécessaire.—
Contacteur de la béquille latérale• Contrôler le fonctionnement du système du coupe-circuit d’allumage.
• En cas de problème, faire contrôler le véhicule par un concessionnaire Yamaha.3-15 à 3-16 DESCRIPTION CONTRÔLES PAGE
F_5bn.book Page 2 Wednesday, October 4, 2000 7:46 PM

F_5bn.book Page 3 Wednesday, October 4, 2000 7:46 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5
Mise en marche du moteur ............................................................................ 5-1
Mise en marche d’un moteur chaud .............................................................. 5-2
Passage des vitesses ...................................................................................... 5-3
Comment réduire sa consommation de carburant ......................................... 5-4
Rodage du moteur ......................................................................................... 5-4
Stationnement ................................................................................................ 5-5
F_5bn.book Page 1 Wednesday, October 4, 2000 7:46 PM

5-1
5
FAU00372
5-UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU00373
AVERTISSEMENT
_ l
Il importe, avant d’utiliser le véhicule,
de bien se familiariser avec toutes ses
commandes et leurs fonctions. Dans le
moindre doute concernant le fonction-
nement de certaines commandes, con-
sulter un concessionnaire Yamaha.
l
Ne jamais mettre le moteur en marche
ou utiliser le véhicule dans un local
fermé, même pour une courte durée.
Les gaz d’échappement sont délétères et
peuvent entraîner la perte de connais-
sance et même la mort en peu de temps.
Toujours veiller à ce que l’endroit est
bien ventilé.
l
Avant de démarrer, toujours s’assurer
de relever la béquille latérale. Une
béquille latérale déployée risque de tou-
cher le sol et de distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
_
FAU03461*
Mise en marche du moteur Afin que le système de coupe-circuit d’allumage
n’entre pas en action, il faut qu’une des condi-
tions suivantes soit remplie :l
La boîte de vitesses doit être au point
mort.
l
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille laté-
rale relevée.
FW000054
AVERTISSEMENT
_ l
Avant de mettre le moteur en marche,
contrôler le fonctionnement du système
de coupe-circuit d’allumage en suivant
le procédé décrit à la page 3-17.
l
Ne jamais rouler avec la béquille laté-
rale déployée.
_
1. Placer la manette du robinet de carburant
sur “ON”.
2. Tourner la clé sur “ON” et s’assurer que le
coupe-circuit du moteur est placé sur
“”.
3. Mettre la boîte de vitesses au point mort.N.B.:_ Quand la boîte de vitesses est mise au point
mort, le témoin de point mort devrait s’allumer.
Si ce n’est pas le cas, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha. _4. Ouvrir le starter et refermer tout à fait les
gaz. (Le fonctionnement du starter est ex-
pliqué à la page 3-9.)
F_5bn.book Page 1 Wednesday, October 4, 2000 7:46 PM
