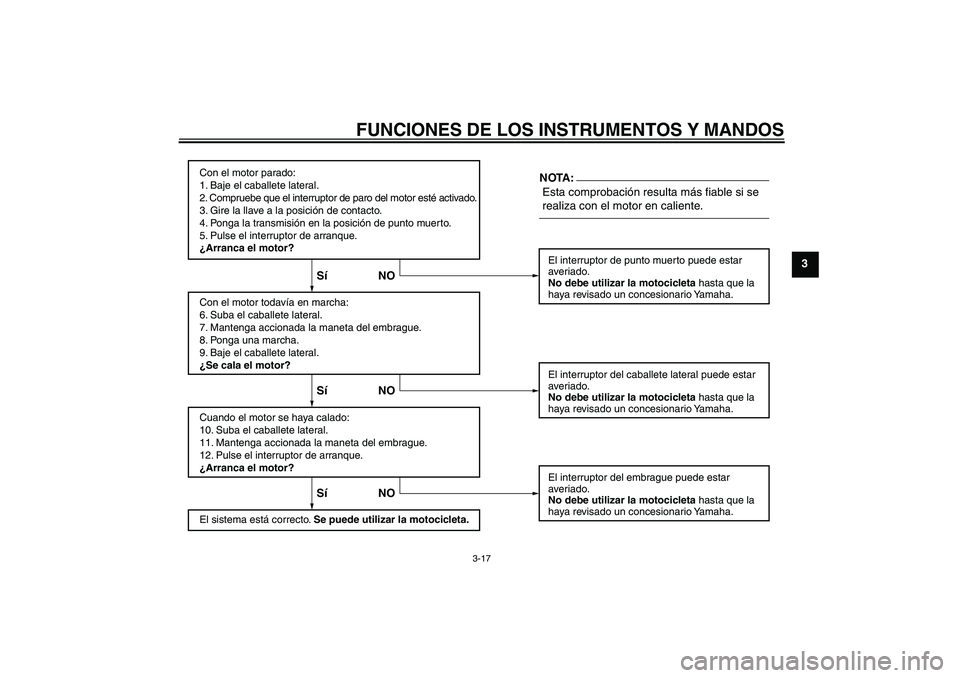

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Ponga la transmisión en la posición de punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.
Esta comprobación resulta más fiable si se
realiza con el motor en caliente.El interruptor de punto muerto puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El interruptor del embrague puede estar
averiado.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NONOTA:
U5SCS1S0.book Page 17 Tuesday, September 9, 2003 9:14 AM
Page 32 of 88

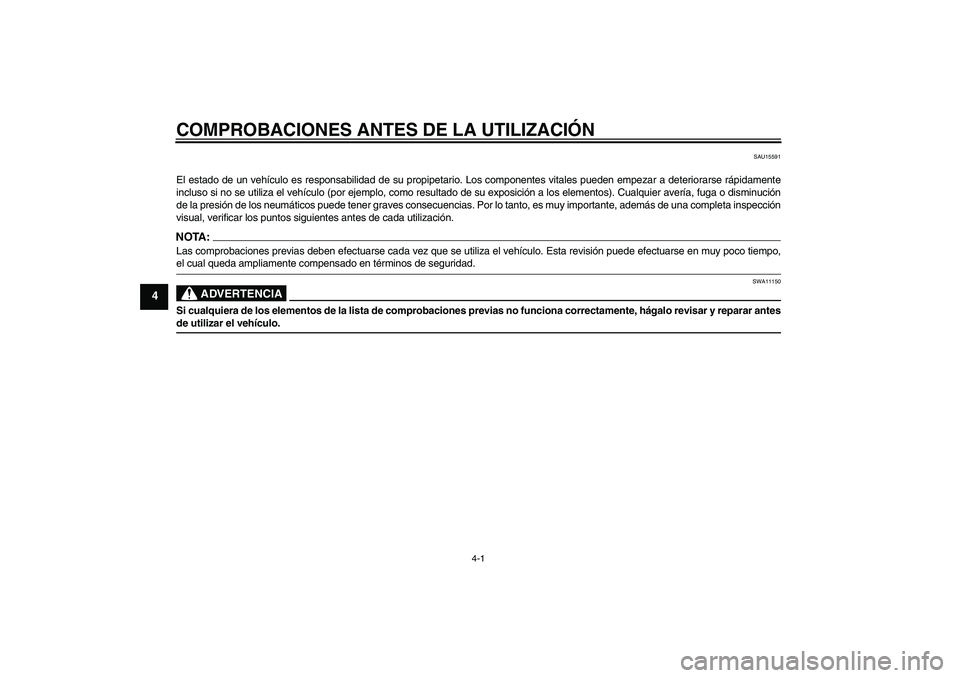

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1
4
SAU15591
El estado de un vehículo es responsabilidad de su propipetario. Los componentes vitales pueden empezar a deteriorarse rápidamente
incluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución
de la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.NOTA:Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA
SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antesde utilizar el vehículo.U5SCS1S0.book Page 1 Tuesday, September 9, 2003 9:14 AM
Page 33 of 88

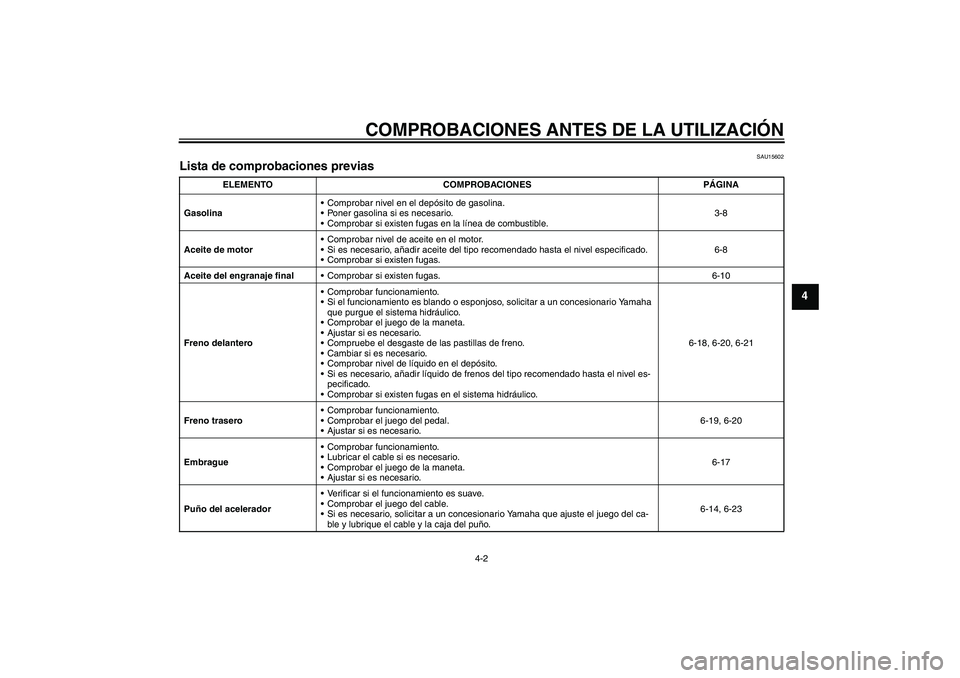

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
4
SAU15602
Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-8
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-8
Aceite del engranaje finalComprobar si existen fugas. 6-10
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Comprobar el juego de la maneta.
Ajustar si es necesario.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-18, 6-20, 6-21
Freno traseroComprobar funcionamiento.
Comprobar el juego del pedal.
Ajustar si es necesario.6-19, 6-20
EmbragueComprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario.6-17
Puño del aceleradorVerificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del ca-
ble y lubrique el cable y la caja del puño.6-14, 6-23
U5SCS1S0.book Page 2 Tuesday, September 9, 2003 9:14 AM

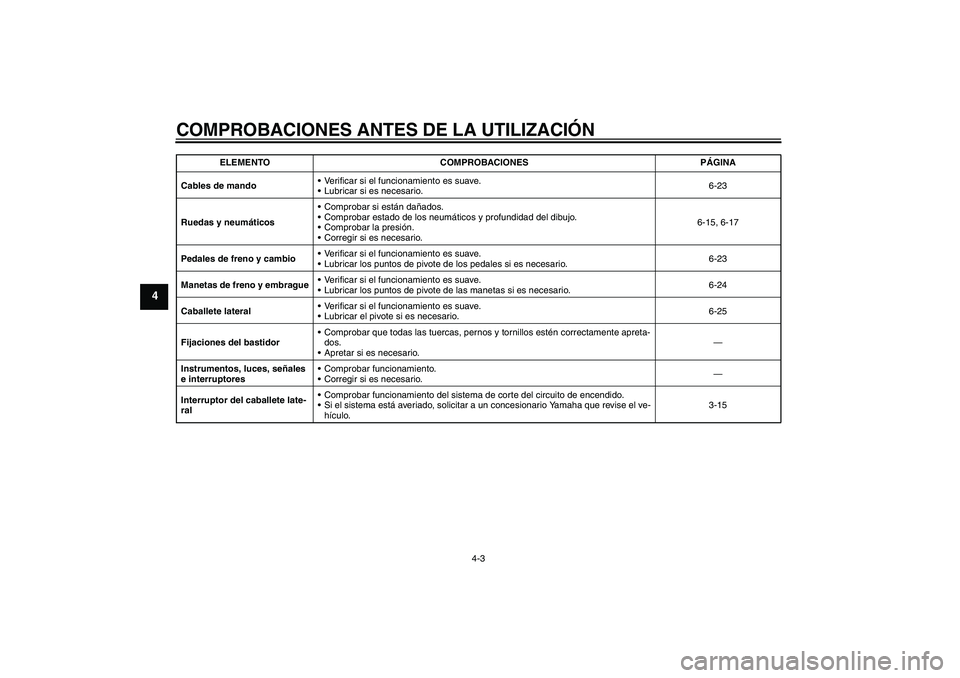

Page 34 of 88
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
4
Cables de mandoVerificar si el funcionamiento es suave.
Lubricar si es necesario.6-23
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-15, 6-17
Pedales de freno y cambioVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de los pedales si es necesario.6-23
Manetas de freno y embragueVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-24
Caballete lateralVerificar si el funcionamiento es suave.
Lubricar el pivote si es necesario.6-25
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ralComprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema está averiado, solicitar a un concesionario Yamaha que revise el ve-
hículo.3-15 ELEMENTO COMPROBACIONES PÁGINA
U5SCS1S0.book Page 3 Tuesday, September 9, 2003 9:14 AM
Page 35 of 88

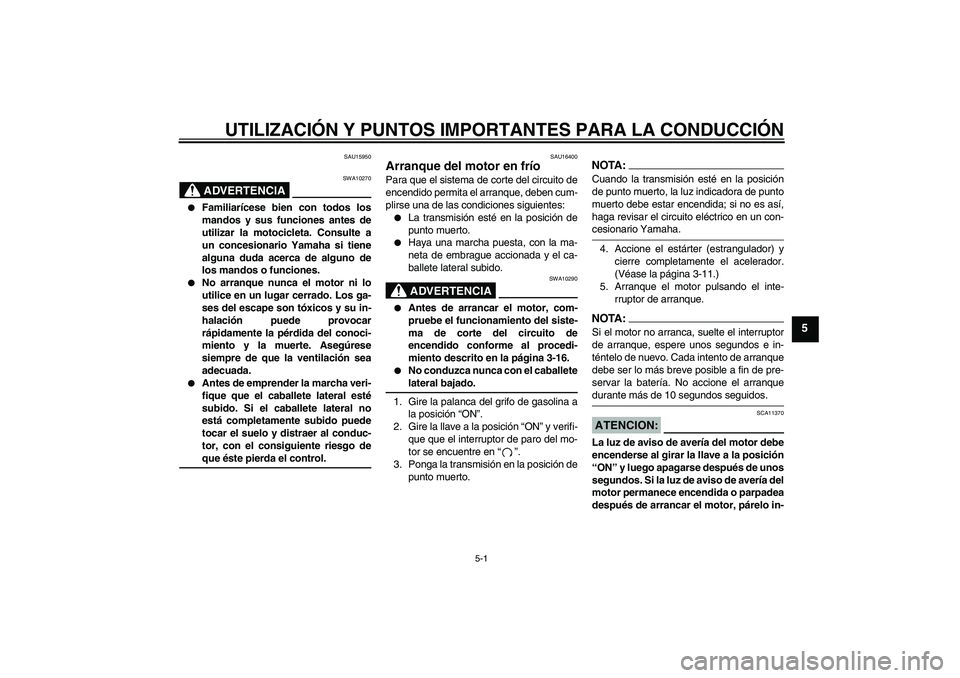

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15950
ADVERTENCIA
SWA10270
Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar la motocicleta. Consulte a
un concesionario Yamaha si tiene
alguna duda acerca de alguno de
los mandos o funciones.
No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.
Antes de emprender la marcha veri-
fique que el caballete lateral esté
subido. Si el caballete lateral no
está completamente subido puede
tocar el suelo y distraer al conduc-
tor, con el consiguiente riesgo deque éste pierda el control.
SAU16400
Arranque del motor en frío Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.ADVERTENCIA
SWA10290
Antes de arrancar el motor, com-
pruebe el funcionamiento del siste-
ma de corte del circuito de
encendido conforme al procedi-
miento descrito en la página 3-16.
No conduzca nunca con el caballetelateral bajado.
1. Gire la palanca del grifo de gasolina a
la posición “ON”.
2. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
3. Ponga la transmisión en la posición de
punto muerto.
NOTA:Cuando la transmisión esté en la posición
de punto muerto, la luz indicadora de punto
muerto debe estar encendida; si no es así,
haga revisar el circuito eléctrico en un con-cesionario Yamaha.
4. Accione el estárter (estrangulador) y
cierre completamente el acelerador.
(Véase la página 3-11.)
5. Arranque el motor pulsando el inte-
rruptor de arranque.NOTA:Si el motor no arranca, suelte el interruptor
de arranque, espere unos segundos e in-
téntelo de nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de pre-
servar la batería. No accione el arranquedurante más de 10 segundos seguidos.ATENCION:
SCA11370
La luz de aviso de avería del motor debe
encenderse al girar la llave a la posición
“ON” y luego apagarse después de unos
segundos. Si la luz de aviso de avería del
motor permanece encendida o parpadea
después de arrancar el motor, párelo in-
U5SCS1S0.book Page 1 Tuesday, September 9, 2003 9:14 AM
Page 36 of 88

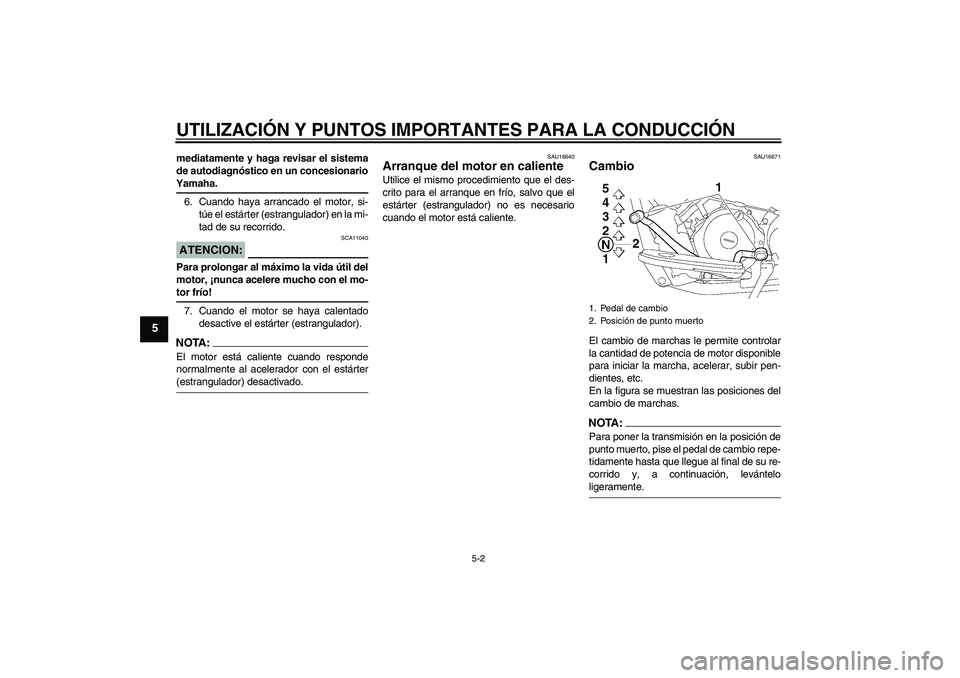

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
mediatamente y haga revisar el sistema
de autodiagnóstico en un concesionarioYamaha.
6. Cuando haya arrancado el motor, si-
túe el estárter (estrangulador) en la mi-
tad de su recorrido.ATENCION:
SCA11040
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
7. Cuando el motor se haya calentado
desactive el estárter (estrangulador).NOTA:El motor está caliente cuando responde
normalmente al acelerador con el estárter(estrangulador) desactivado.
SAU16640
Arranque del motor en caliente Utilice el mismo procedimiento que el des-
crito para el arranque en frío, salvo que el
estárter (estrangulador) no es necesario
cuando el motor está caliente.
SAU16671
Cambio El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTA:Para poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levánteloligeramente.1. Pedal de cambio
2. Posición de punto muerto
U5SCS1S0.book Page 2 Tuesday, September 9, 2003 9:14 AM
Page 37 of 88

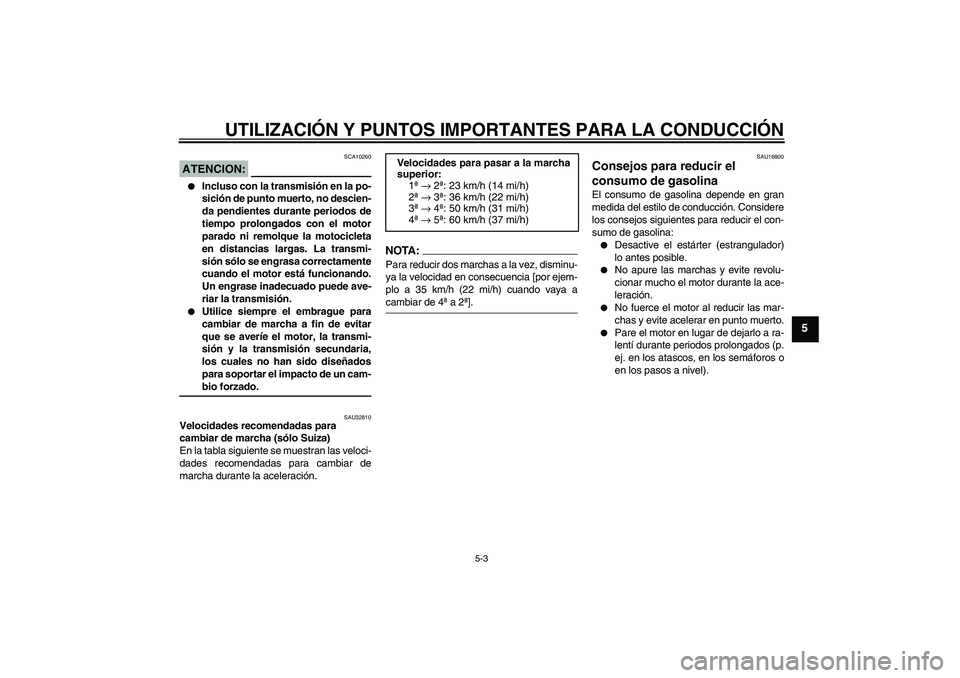

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
ATENCION:
SCA10260
Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-bio forzado.
SAU32810
Velocidades recomendadas para
cambiar de marcha (sólo Suiza)
En la tabla siguiente se muestran las veloci-
dades recomendadas para cambiar de
marcha durante la aceleración.
NOTA:Para reducir dos marchas a la vez, disminu-
ya la velocidad en consecuencia [por ejem-
plo a 35 km/h (22 mi/h) cuando vaya acambiar de 4ª a 2ª].
SAU16800
Consejos para reducir el
consumo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
Desactive el estárter (estrangulador)
lo antes posible.
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel). Velocidades para pasar a la marcha
superior:
1ª → 2ª: 23 km/h (14 mi/h)
2ª → 3ª: 36 km/h (22 mi/h)
3ª → 4ª: 50 km/h (31 mi/h)
4ª → 5ª: 60 km/h (37 mi/h)
U5SCS1S0.book Page 3 Tuesday, September 9, 2003 9:14 AM

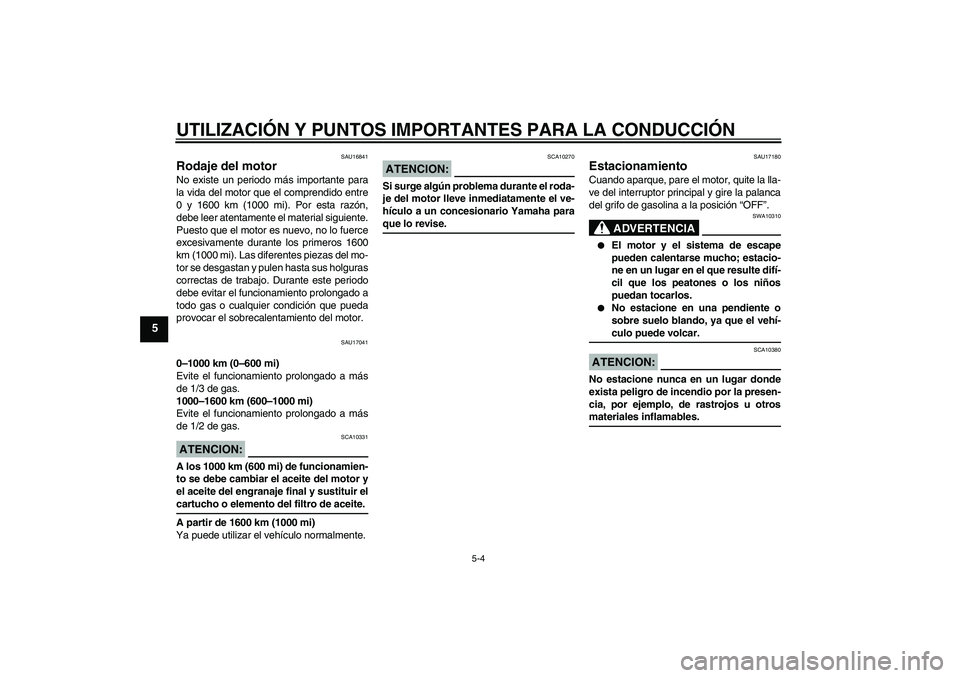

Page 38 of 88
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU16841
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU17041
0–1000 km (0–600 mi)
Evite el funcionamiento prolongado a más
de 1/3 de gas.
1000–1600 km (600–1000 mi)
Evite el funcionamiento prolongado a más
de 1/2 de gas.ATENCION:
SCA10331
A los 1000 km (600 mi) de funcionamien-
to se debe cambiar el aceite del motor y
el aceite del engranaje final y sustituir elcartucho o elemento del filtro de aceite.
A partir de 1600 km (1000 mi)
Ya puede utilizar el vehículo normalmente.
ATENCION:
SCA10270
Si surge algún problema durante el roda-
je del motor lleve inmediatamente el ve-
hículo a un concesionario Yamaha paraque lo revise.
SAU17180
Estacionamiento Cuando aparque, pare el motor, quite la lla-
ve del interruptor principal y gire la palanca
del grifo de gasolina a la posición “OFF”.
ADVERTENCIA
SWA10310
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-culo puede volcar.
ATENCION:
SCA10380
No estacione nunca en un lugar donde
exista peligro de incendio por la presen-
cia, por ejemplo, de rastrojos u otrosmateriales inflamables.
U5SCS1S0.book Page 4 Tuesday, September 9, 2003 9:14 AM
Page 39 of 88

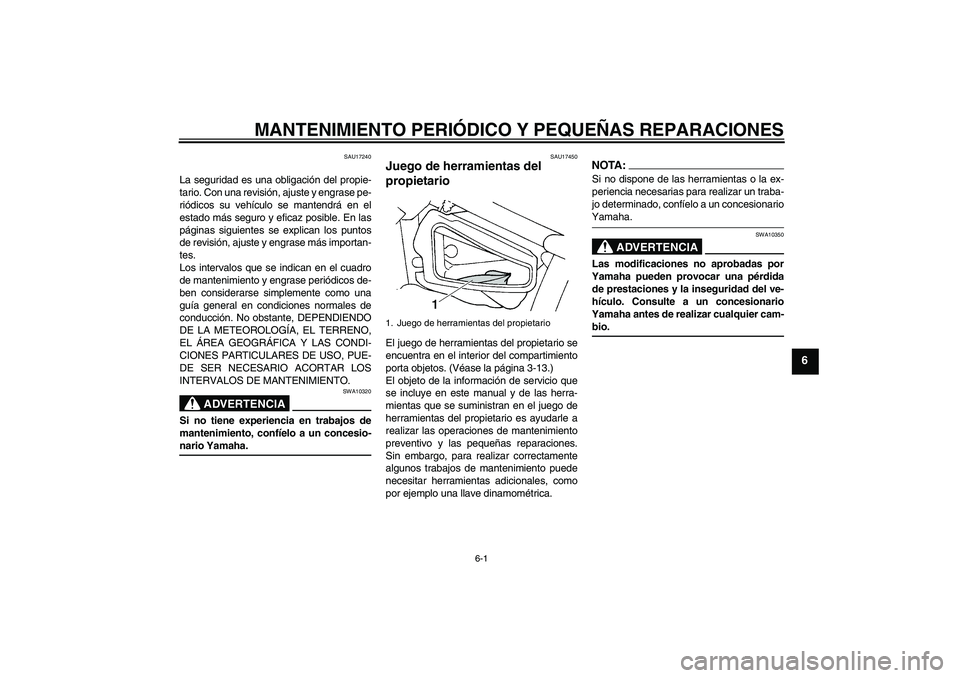

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-1
6
SAU17240
La seguridad es una obligación del propie-
tario. Con una revisión, ajuste y engrase pe-
riódicos su vehículo se mantendrá en el
estado más seguro y eficaz posible. En las
páginas siguientes se explican los puntos
de revisión, ajuste y engrase más importan-
tes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
conducción. No obstante, DEPENDIENDO
DE LA METEOROLOGÍA, EL TERRENO,
EL ÁREA GEOGRÁFICA Y LAS CONDI-
CIONES PARTICULARES DE USO, PUE-
DE SER NECESARIO ACORTAR LOS
INTERVALOS DE MANTENIMIENTO.
ADVERTENCIA
SWA10320
Si no tiene experiencia en trabajos de
mantenimiento, confíelo a un concesio-nario Yamaha.
SAU17450
Juego de herramientas del
propietario El juego de herramientas del propietario se
encuentra en el interior del compartimiento
porta objetos. (Véase la página 3-13.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas del propietario es ayudarle a
realizar las operaciones de mantenimiento
preventivo y las pequeñas reparaciones.
Sin embargo, para realizar correctamente
algunos trabajos de mantenimiento puede
necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionarioYamaha.
ADVERTENCIA
SWA10350
Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida
de prestaciones y la inseguridad del ve-
hículo. Consulte a un concesionario
Yamaha antes de realizar cualquier cam-bio.
1. Juego de herramientas del propietario
U5SCS1S0.book Page 1 Tuesday, September 9, 2003 9:14 AM
Page 40 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU17702

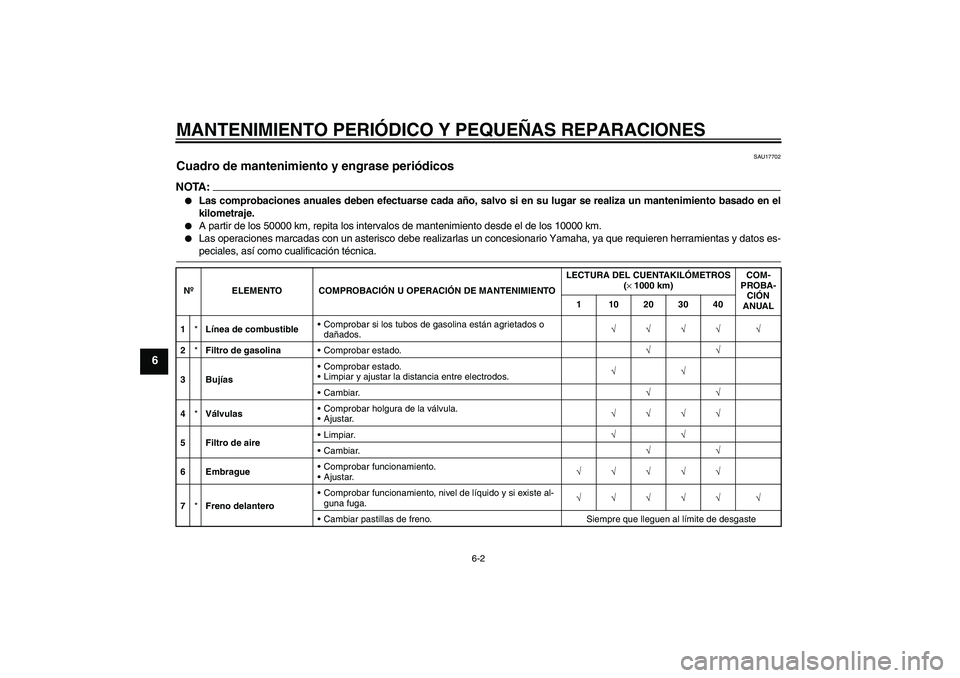

Cuadro de mantenimiento y engrase periódicos NOTA:
Las comprobaciones anuales deben efectuarse cada año, salvo si en su lugar se realiza un mantenimiento basado en el
kilometraje.
A partir de los 50000 km, repita los intervalos de mantenimiento desde el de los 10000 km.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
1*Línea de combustibleComprobar si los tubos de gasolina están agrietados o
dañados.√√√√ √
2*Filtro de gasolinaComprobar estado.√√
3BujíasComprobar estado.
Limpiar y ajustar la distancia entre electrodos.√√
Cambiar.√√
4*VálvulasComprobar holgura de la válvula.
Ajustar.√√√√
5 Filtro de aireLimpiar.√√
Cambiar.√√
6 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
7*Freno delanteroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
U5SCS1S0.book Page 2 Tuesday, September 9, 2003 9:14 AM
