UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PAU16811
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
 Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17024
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 1/3 de aceleração. PRECAUÇÃO: Após
ter percorri do 1000 km (600 mi), o óleo
d o motor deverá ser mu dad o e o cartu-
cho ou elemento do filtro de óleo substi-
tuíd o.
[PCA11283]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 1/2 de aceleração. 1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10271
Caso surja algum problema no motor
d
urante o períod o de ro dagem do motor,
solicite ime diatamente a um concessio-
nário Yamaha que verifique o veículo.
UB33P0P0.book Page 4 Tuesday, November 25, 2014 3:16 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-5
5
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape po dem ficar muito quentes,
estacione num local on de não haja
probabili dad e de peões ou crianças
lhes tocarem e queimarem-se.
 Não estacione num declive ou num
piso macio, pois o veículo po de
tombar, aumentan do o risco d e
fuga de combustível e d e incêndio.
 Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incen diar-se.
UB33P0P0.book Page 5 Tuesday, November 25, 2014 3:16 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17245
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspecção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em con di-
ções ou se a manutenção for efectua da
incorrectamente, o risco de ferimentos
ou morte po de ser maior d urante os pro-
ce dimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que pod em
pren der-se a partes do corpo ou ao
vestuário e componentes eléctri-
cos que po dem provocar choques
ou incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – pod endo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões po dem ficar muito
quentes durante a utilização. Para evitar
eventuais queimad uras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
UB33P0P0.book Page 1 Tuesday, November 25, 2014 3:16 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU55631
Jogo de ferramentas d o proprie-
tárioO jogo de ferramentas do proprietário en-
contra-se dentro da caixa de ferramentas
do proprietário atrás do painel A. (Consulte
a página 6-8.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na rea-
lização da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTA Caso não possua as ferramentas nem
a experiência necessárias para um
determinado trabalho, solicite a um
concessionário Yamaha que o faça
por si.

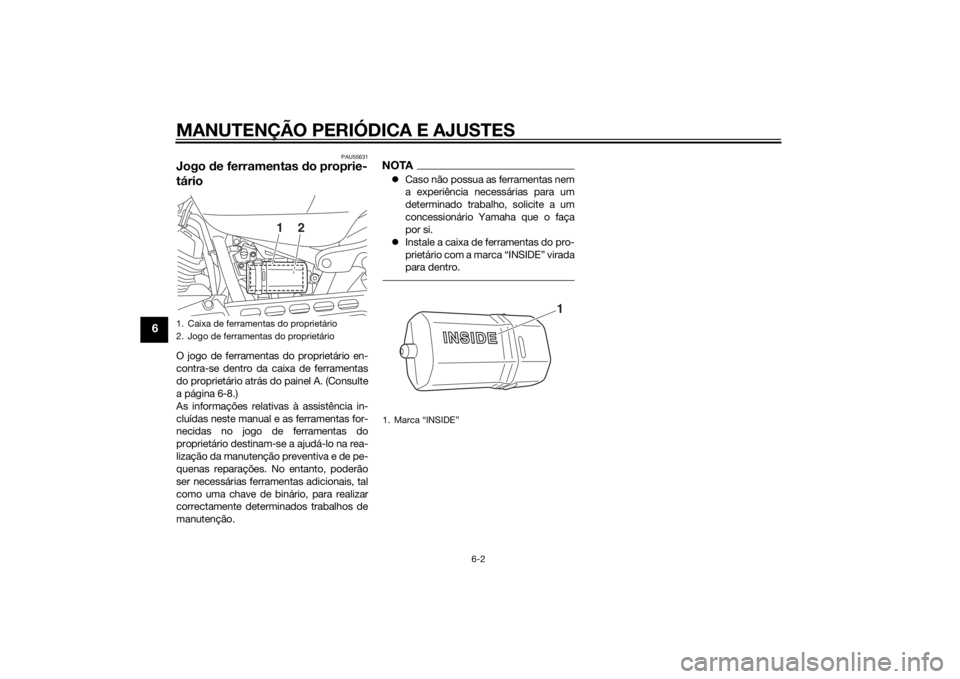

 Instale a caixa de ferramentas do pro-
prietário com a marca “INSIDE” virada
para dentro.
1. Caixa de ferramentas do proprietário
2. Jogo de ferramentas do proprietário
1
2
1. Marca “INSIDE”
1
UB33P0P0.book Page 2 Tuesday, November 25, 2014 3:16 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46862
NOTAAs verificações anuais deverão ser efectua das to dos os anos, excepto se for efectuad a uma manutenção com base nos
quilómetros percorri dos, ou no caso do Reino Uni do, se for efectua da uma manutenção com base nas milhas percorri das.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
 Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46911
Tabela de manutenção perió dica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo
de combustí-
vel • Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos. √√√√√
2 *Velas de ignição • Verifique o estado.
• Limpe e corrija a distância.
√√
• Substitua. √√
3 *Válvula s • Verifique a folga das válvulas.
•Ajuste.
√√
4 *Sistema
de injecção
d e combustível • Ajuste a sincronização.
√√√√√√
5 *Silencioso e tubo
de
escape • Verifique se o(s) grampo(s) de pa-
rafuso está(estão) solto(s). √√√√√
UB33P0P0.book Page 3 Tuesday, November 25, 2014 3:16 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
PAU1770M
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento
do filtro
d e ar •Substitua.
√
2Embraiagem • Verifique o funcionamento.
•Ajuste. √√√√√
3 *Tr a v ã o dianteiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4 *Travão traseiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5 *Tu b o s dos travões • Verifique se apresentam fendas
ou danos.
• Verifique se o direccionamento e a articulação estão correctos. √√√√√
• Substitua. Cada 4 anos
6 *Líqui do dos travões • Substitua. Cada 2 anos
7 *Ro das • Verifique se apresentam desgaste
ou danos. √√√√
8 *Pneus • Verifique a profundidade da face
de rolamento e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
UB33P0P0.book Page 4 Tuesday, November 25, 2014 3:16 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
9*Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
10 *Braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
11 *Correia
de trans-
missão • Verifique o estado da correia.
• Substitua-a se estiver danificada.
• Verifique a tensão da correia.
• Certifique-se de que a roda de
trás está devidamente alinhada. Cada 4000 km (2500 mi)
12 *Rolamentos
da di-
recção • Verifique a folga dos rolamentos e
se a direcção está dura. √√√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 20000 km (12000 mi)
13 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
14 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
15 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
16 Eixo
de pivô da ala-
vanca da embraia-
gem • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
17 Eixo
de pivô do pe-
d al de mu dan
ça de
ve

loci dad es • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB33P0P0.book Page 5 Tuesday, November 25, 2014 3:16 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
18 Descanso lateral• Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
19 *Interruptor
do des-
canso lateral • Verifique o funcionamento.
√√√√√√
20 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo. √√√√
21 *Amortece
dores de
choques • Verifique o funcionamento e se os
amortecedores têm fuga de óleo. √√√√
22 Óleo do motor •Mude.
• Verifique o nível do óleo e se o
veículo apresenta fugas de óleo. √√√√√√
23 Cartucho
do filtro
d e óleo do motor •Substitua.
√√√
24 *Interruptores d
os
travões dianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
25 Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
26 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti- mento do punho. √√√√√
27 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 3
0000 km

(18000 mi) 40000 km
(24000 mi)
UB33P0P0.book Page 6 Tuesday, November 25, 2014 3:16 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU18681
NOTAFiltro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com ar comprimido para evitar que seja danificado.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.
 Assistência do travão hidráulico
• Verifique regularmente e, se necessário , corrija o nível de líquidos do travões.
• Substitua os componentes internos dos cilin dros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
UB33P0P0.book Page 7 Tuesday, November 25, 2014 3:16 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18752
Remoção e instalação do painelO painel ilustrado tem de ser retirado para
se efectuarem alguns dos trabalhos de ma-
nutenção descritos neste capítulo. Consul-
te esta secção sempre que precisar de
retirar e instalar o painel.
PAU54942

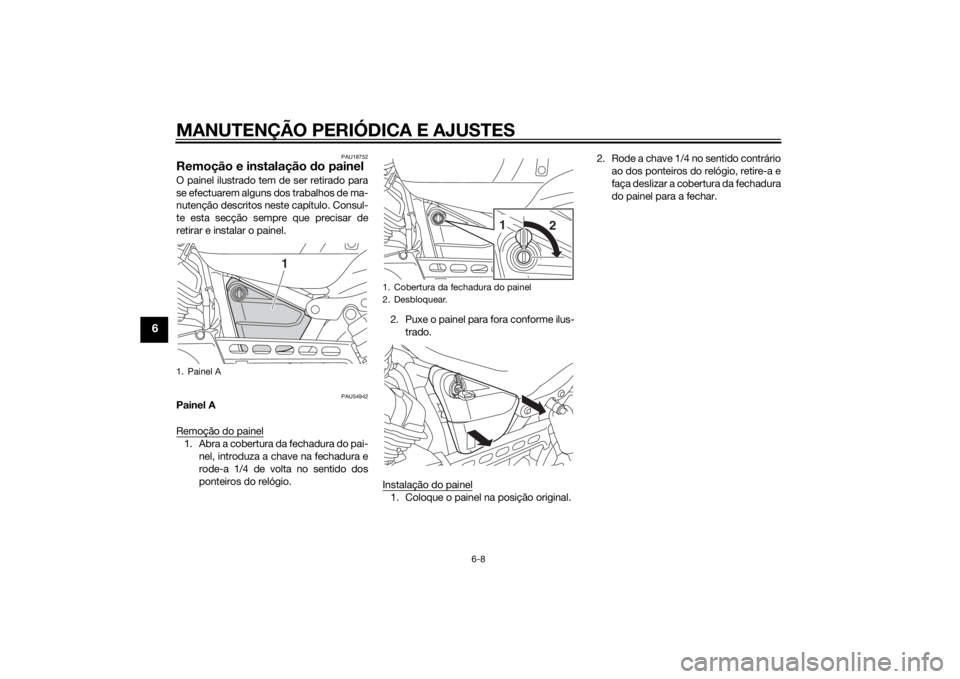

Painel A
Remoção do painel1. Abra a cobertura da fechadura do pai-
nel, introduza a chave na fechadura e
rode-a 1/4 de volta no sentido dos
ponteiros do relógio. 2. Puxe o painel para fora conforme ilus-
trado.
Instalação do painel
1. Coloque o painel na posição original. 2. Rode a chave 1/4 no sentido contrário
ao dos ponteiros do relógio, retire-a e
faça deslizar a cobertura da fechadura
do painel para a fechar.
1. Painel A
1
1. Cobertura da fechadura do painel
2. Desbloquear.
1 2
UB33P0P0.book Page 8 Tuesday, November 25, 2014 3:16 PM
