YAMAHA XVS950CU 2016 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2016, Model line: XVS950CU, Model: YAMAHA XVS950CU 2016Pages: 90, PDF Size: 2.34 MB
Page 51 of 90

Manutenção periódica e ajustes
6-10
6
3. Verifique cada uma das velas de igni-
ção quanto à erosão dos elétrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
4. Meça a distância do elétrodo da vela de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações. Instalação
de uma vela d e ignição
1. Limpe a superfície da anilha da vela de ignição e a superfície correspon-
dente, e depois limpe quaisquer im-
purezas existentes nas roscas da
vela.
2. Instale a vela de ignição com a chave de velas e aperte-a em conformidade
com o binário especificado.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.3. Instale a tampa da vela de ignição.
4. Instale a cobertura da vela de ignição,
colocando as respetivas cavilhas.
PAU47114
Óleo do motor e cartucho d o fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos, até o óleo assentar.
4. Remova a tampa de enchimento de óleo do motor, limpe a vareta medido-
ra de nível do óleo do motor, volte a
inseri-la no orifício de enchimento de
óleo (sem a apertar) e, em seguida, re-
tire-a novamente para verificar o nível
do óleo.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
Ve l a de ignição especifica da:

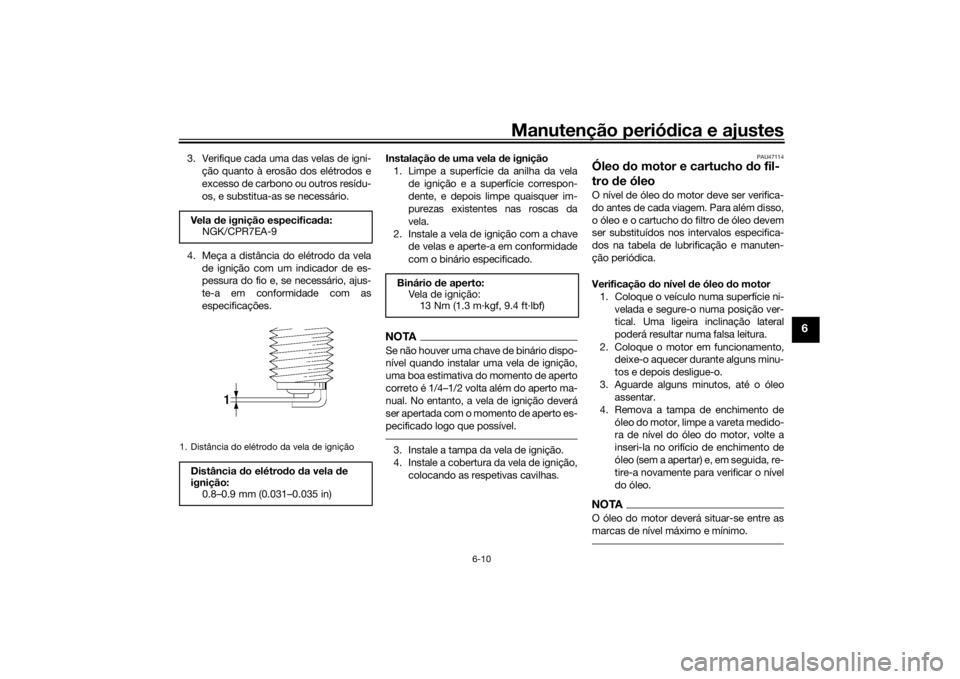

NGK/CPR7EA-91. Distância do elétrodo da vela de igniçãoDistância do elétro do da vela d e
ignição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2DEP1P0.book Page 10 Tuesday, September 8, 2015 9:09 AM
Page 52 of 90

Manutenção periódica e ajustes
6-11
6
5. Caso o óleo do motor se situe na mar-
ca de nível mínimo ou abaixo desta,
adicione óleo suficiente do tipo reco-
mendado para corrigir o nível. 6. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e
depois aperte a tampa de enchimento
do óleo.
Mu dança do óleo do motor (com ou sem
substituição do cartucho do filtro d e
óleo) 1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de
óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.
NOTAIgnore os passos 4–6 se não desejar subs-
tituir o cartucho do filtro de óleo.4. Retire o cartucho do filtro de óleo comuma chave inglesa do filtro de óleo.NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.5. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.

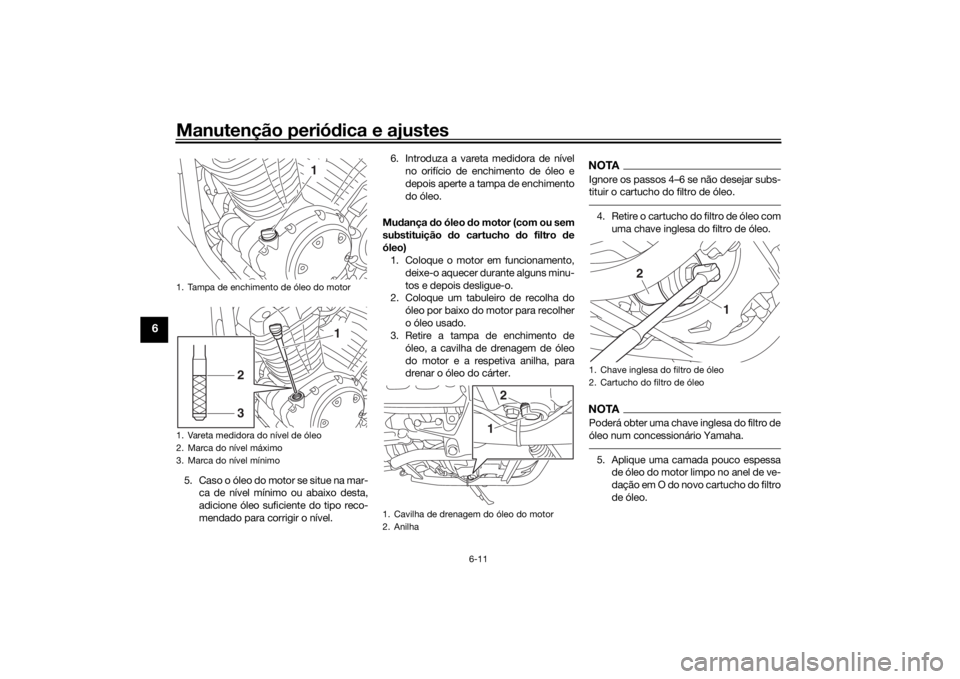

1. Tampa de enchimento de óleo do motor
1. Vareta medidora do nível de óleo
2. Marca do nível máximo
3. Marca do nível mínimo
1
1
32
1. Cavilha de drenagem do óleo do motor
2. Anilha
2
1
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
1
2
U2DEP1P0.book Page 11 Tuesday, September 8, 2015 9:09 AM
Page 53 of 90

Manutenção periódica e ajustes
6-12
6

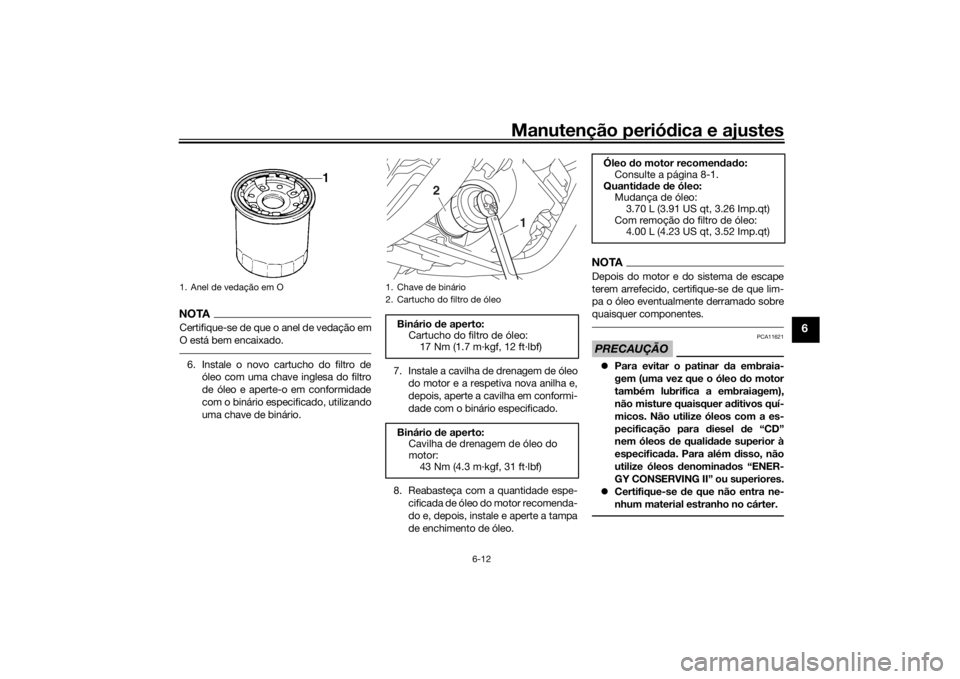

NOTACertifique-se de que o anel de vedação em
O está bem encaixado.6. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário. 7. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
8. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo d o motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-
nhum material estranho no cárter.

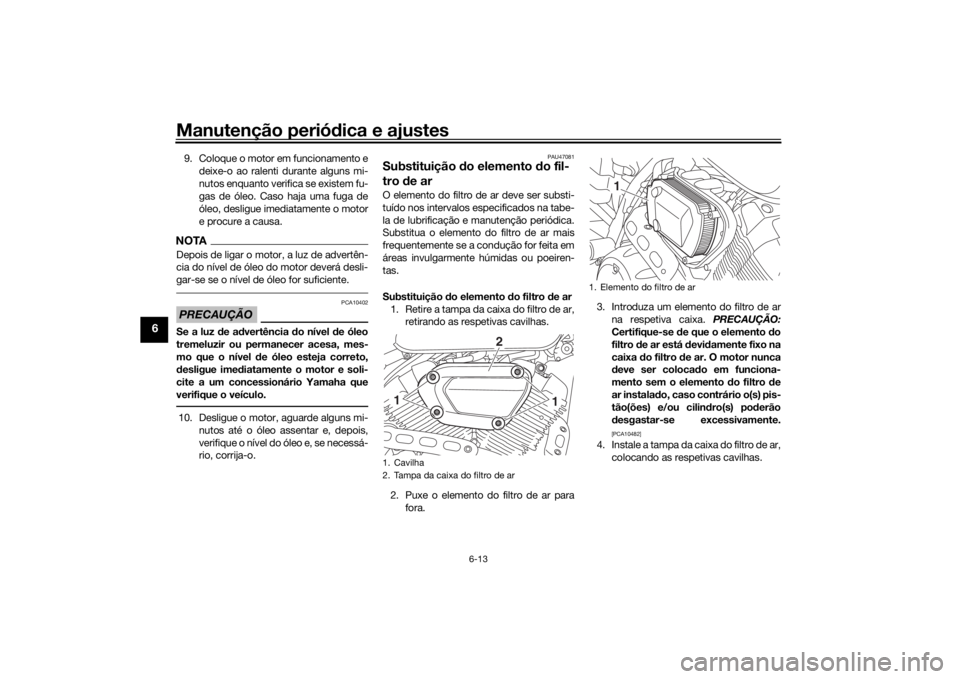

1. Anel de vedação em O
1. Chave de binário
2. Cartucho do filtro de óleo
Binário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem de óleo do
motor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
2
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Mudança de óleo: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Com remoção do filtro de óleo: 4.00 L (4.23 US qt, 3.52 Imp.qt)
U2DEP1P0.book Page 12 Tuesday, September 8, 2015 9:09 AM
Page 54 of 90

Manutenção periódica e ajustes
6-13
6
9. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10402
Se a luz d e advertência do nível de óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correto,
d esligue imed iatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.10. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
PAU47081
Substituição do elemento d o fil-
tro de arO elemento do filtro de ar deve ser substi-
tuído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais
frequentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
Substituição do elemento d o filtro de ar
1. Retire a tampa da caixa do filtro de ar, retirando as respetivas cavilhas.
2. Puxe o elemento do filtro de ar para fora. 3. Introduza um elemento do filtro de ar
na respetiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento d o
filtro de ar está devi damente fixo na
caixa do filtro d e ar. O motor nunca
d eve ser coloca do em funciona-
mento sem o elemento do filtro d e
ar instalad o, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
4. Instale a tampa da caixa do filtro de ar,
colocando as respetivas cavilhas.
1. Cavilha
2. Tampa da caixa do filtro de ar
2
1
1
1. Elemento do filtro de ar
1
U2DEP1P0.book Page 13 Tuesday, September 8, 2015 9:09 AM
Page 55 of 90

Manutenção periódica e ajustes
6-14
6
PAU21386
Verificação da folga do punho do
acelera dorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21402
Folga das válvulasA folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU64240
Pneus Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão d e ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte d evido à per da
d e controlo.
A pressão de ar d os pneus d eve ser
verifica da e ajusta da com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total

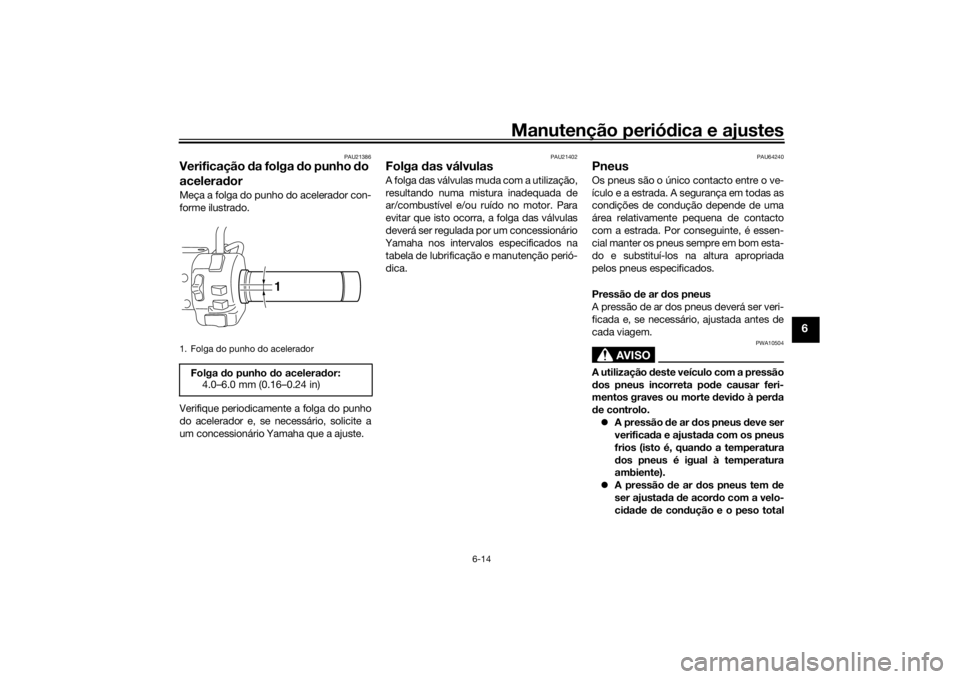

1. Folga do punho do aceleradorFolga do punho d o acelerador:
4.0–6.0 mm (0.16–0.24 in)
1
U2DEP1P0.book Page 14 Tuesday, September 8, 2015 9:09 AM
Page 56 of 90

Manutenção periódica e ajustes
6-15
6
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAO limite de profundidade do piso dos
pneus poderá diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
A tarefa d e substituição de to das as
peças relaciona das com as ro das e
os travões, incluind o os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
Após a substituição de um pneu,
con duza a veloci dad es mo dera das,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Pressão de ar d os pneus (me did a
com os pneus frios): Carga até 90 kg (198 lb):
Frente:225 kPa (2.25 kgf/cm2, 33 psi)
Tr á s :
250 kPa (2.50 kgf/cm2, 36 psi)
90 kg (198 lb) até carga máxima: Frente:
250 kPa (2.50 kgf/cm2, 36 psi)
Tr á s : 280 kPa (2.80 kgf/cm2, 41 psi)
Carga máxima*: Para modelos com sistema ABS
202 kg (445 lb)
Para modelos sem sistema ABS
206 kg (454 lb)
* Peso total com condutor,
passageiro, carga e acessórios

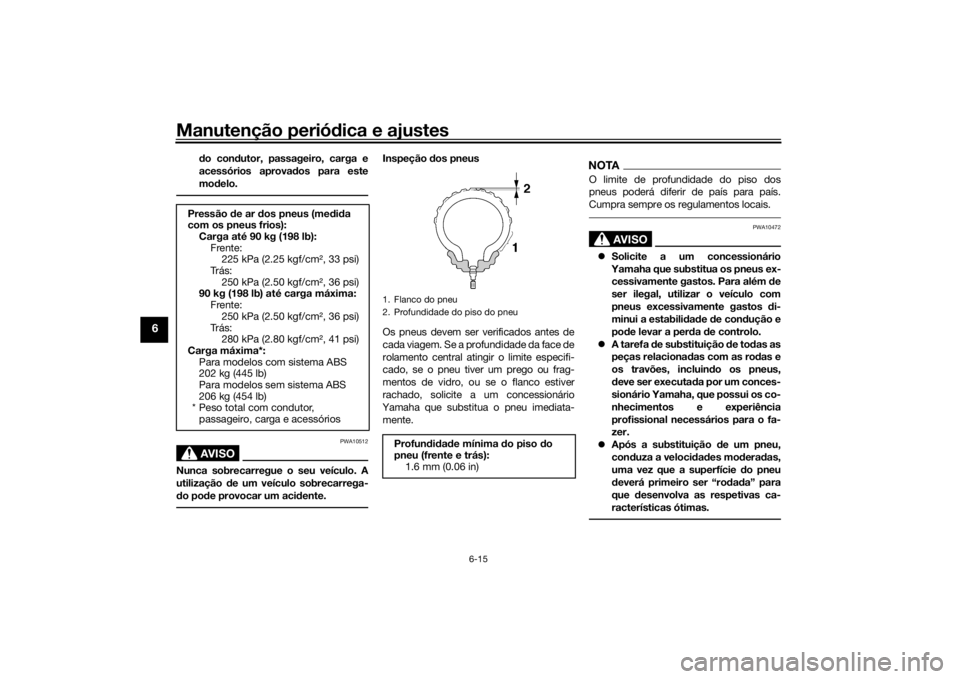

1. Flanco do pneu
2. Profundidade do piso do pneuProfun did ad e mínima do piso d o
pneu (frente e trás):
1.6 mm (0.06 in)
U2DEP1P0.book Page 15 Tuesday, September 8, 2015 9:09 AM
Page 57 of 90

Manutenção periódica e ajustes
6-16
6
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus da frente e de trás d evem ser
d a mesma marca e mo delo; caso con-
trário, as características de con dução
d o veículo pod em ser diferentes, o que
pod eria causar um aci dente.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
PAU21963
Ro das d e ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Pneu
da frente:
Ta m a n h o :
100/90-19M/C 57H
Fabricante/modelo: BRIDGESTONE/EXEDRA G721F
Pneu de trás:
Ta m a n h o : 150/80B16M/C 71H
Fabricante/modelo: BRIDGESTONE/EXEDRA G722F
U2DEP1P0.book Page 16 Tuesday, September 8, 2015 9:09 AM
Page 58 of 90

Manutenção periódica e ajustes
6-17
6
PAU55643

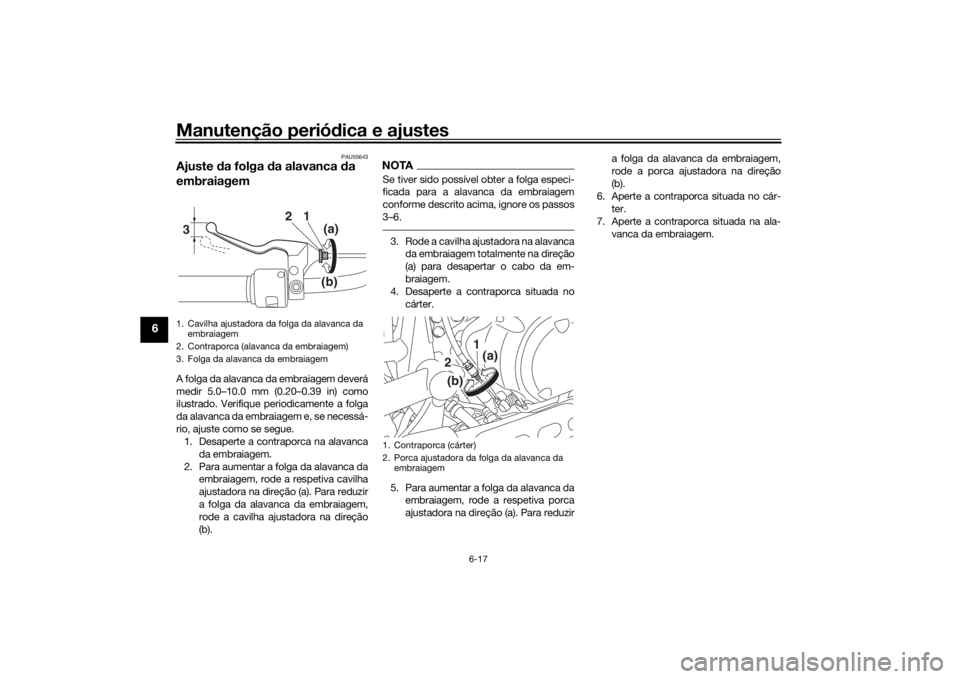

Ajuste da folga da alavanca da
embraiagemA folga da alavanca da embraiagem deverá
medir 5.0–10.0 mm (0.20–0.39 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da embraiagem, rode a respetiva cavilha
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a cavilha ajustadora na direção
(b).
NOTASe tiver sido possível obter a folga especi-
ficada para a alavanca da embraiagem
conforme descrito acima, ignore os passos
3–6.3. Rode a cavilha ajustadora na alavancada embraiagem totalmente na direção
(a) para desapertar o cabo da em-
braiagem.
4. Desaperte a contraporca situada no
cárter.
5. Para aumentar a folga da alavanca da embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir a folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b).
6. Aperte a contraporca situada no cár- ter.
7. Aperte a contraporca situada na ala- vanca da embraiagem.
1. Cavilha ajustadora da folga da alavanca da embraiagem
2. Contraporca (alavanca da embraiagem)
3. Folga da alavanca da embraiagem
12
3
(a)
(b)
1. Contraporca (cárter)
2. Porca ajustadora da folga da alavanca da embraiagem
2
1(a)
(b)
U2DEP1P0.book Page 17 Tuesday, September 8, 2015 9:09 AM
Page 59 of 90

Manutenção periódica e ajustes
6-18
6
PAU37914

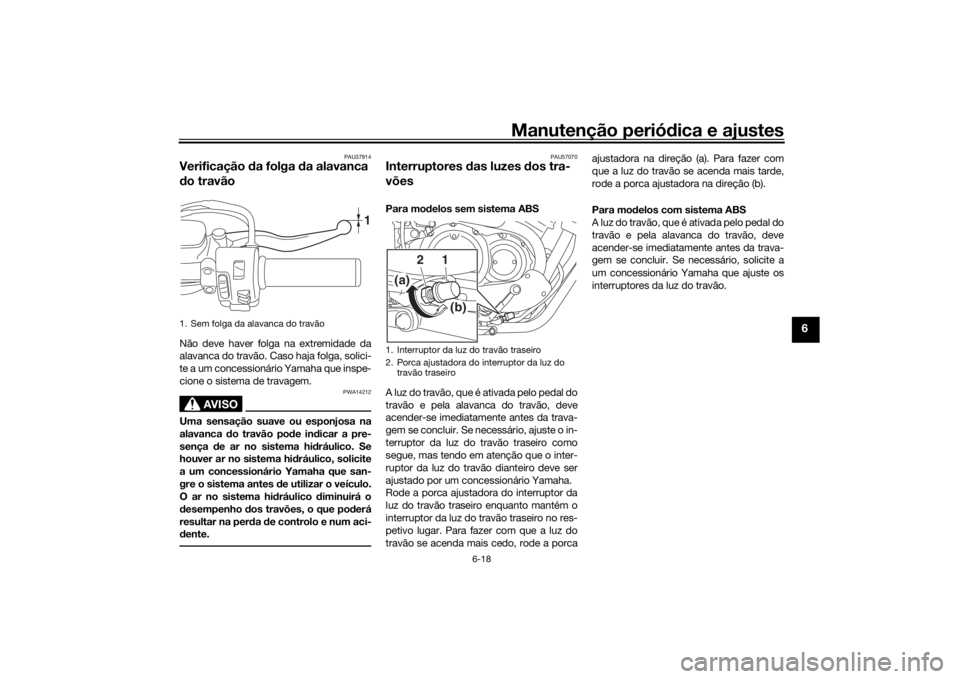

Verificação da folga d a alavanca
d o travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pod e indicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes d e utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU57070
Interruptores das luzes dos tra-
võesPara mod elos sem sistema ABS
A luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
petivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca ajustadora na direção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direção (b).
Para mod
elos com sistema ABS
A luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, solicite a
um concessionário Yamaha que ajuste os
interruptores da luz do travão.
1. Sem folga da alavanca do travão
1
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do travão traseiro
1
2
(a)
(b)
U2DEP1P0.book Page 18 Tuesday, September 8, 2015 9:09 AM
Page 60 of 90

Manutenção periódica e ajustes
6-19
6
PAU22393

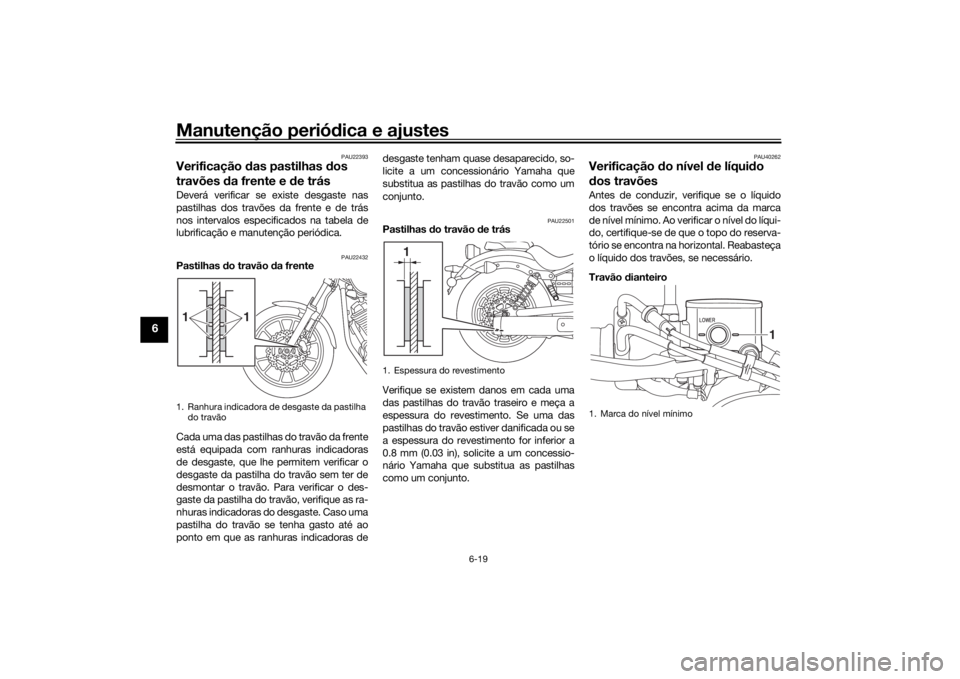

Verificação das pastilhas dos
travões da frente e d e trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22432
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de desgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAU22501
Pastilhas
do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessio-
nário Yamaha que substitua as pastilhas
como um conjunto.
PAU40262
Verificação do nível d e líquido
d os travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro
1. Ranhura indicadora de desgaste da pastilha
do travão11
1. Espessura do revestimento
1
1. Marca do nível mínimo
1
U2DEP1P0.book Page 19 Tuesday, September 8, 2015 9:09 AM
