YAMAHA XVS950CU 2016 Notices Demploi (in French)

Commandes et instruments
3-16
3

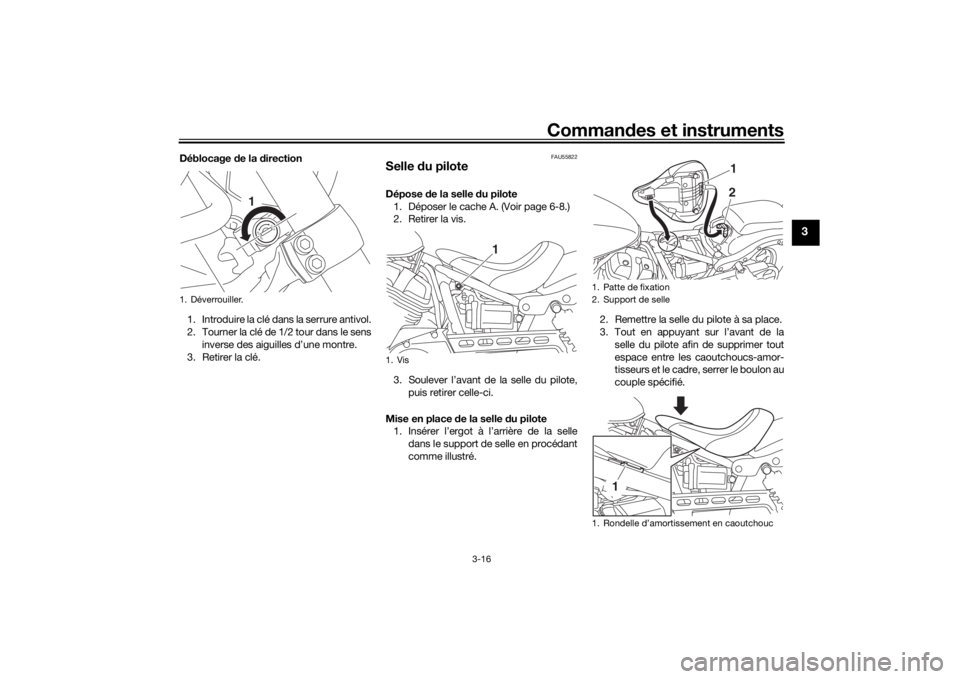

Déblocage d e la direction
1. Introduire la clé dans la serrure antivol.
2. Tourner la clé de 1/2 tour dans le sens inverse des aiguilles d’une montre.
3. Retirer la clé.
FAU55822
Selle du piloteDépose de la selle du pilote
1. Déposer le cache A. (Voir page 6-8.)
2. Retirer la vis.
3. Soulever l’avant de la selle du pilote, puis retirer celle-ci.
Mise en place de la selle d u pilote
1. Insérer l’ergot à l’arrière de la selle
dans le support de selle en procédant
comme illustré. 2. Remettre la selle du pilote à sa place.
3. Tout en appuyant sur l’avant de la
selle du pilote afin de supprimer tout
espace entre les caoutchoucs-amor-
tisseurs et le cadre, serrer le boulon au
couple spécifié.
1. Déverrouiller.
LOCKUNLOCK
1
1. Vis
1
1. Patte de fixation
2. Support de selle
1. Rondelle d’amortissement en caoutchouc
21
1
U2DEF1F0.book Page 16 Monda y, September 7, 2015 10:24 AM

Commandes et instruments
3-17
3
4. Reposer le cache.N.B.Bien veiller à ce que la selle soit correcte-
ment en place avant de démarrer.
FAU55761

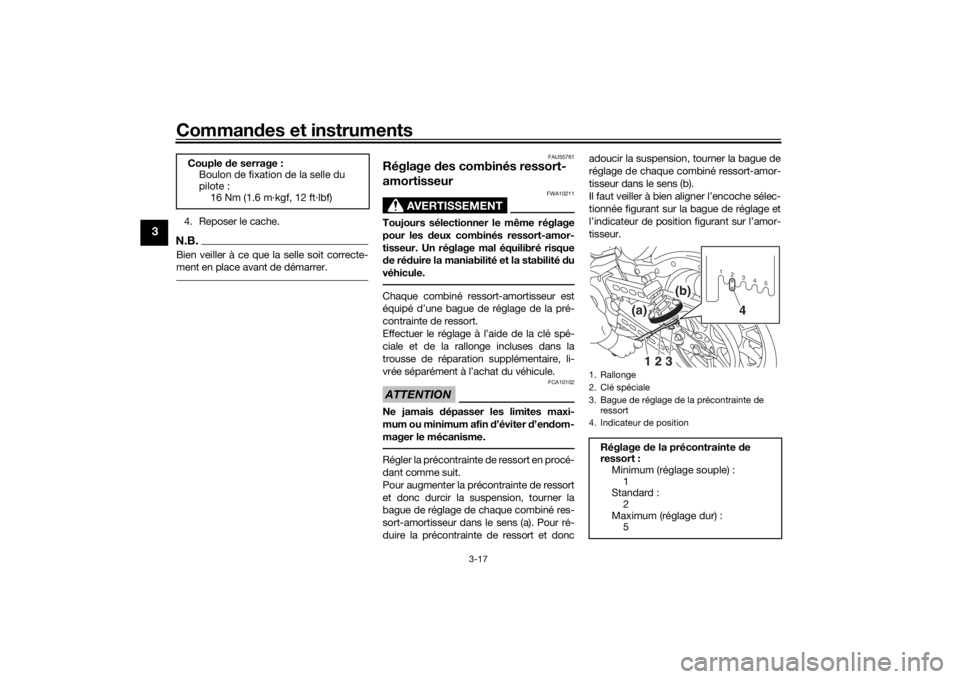

Réglage des combinés ressort-
amortisseur
AVERTISSEMENT
FWA10211
Toujours sélectionner le même réglage
pour les d eux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
d e réd uire la maniabilité et la stabilité d u
véhicule.Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort.
Effectuer le réglage à l’aide de la clé spé-
ciale et de la rallonge incluses dans la
trousse de réparation supplémentaire, li-
vrée séparément à l’achat du véhicule.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la
bague de réglage de chaque combiné res-
sort-amortisseur dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc adoucir la suspension, tourner la bague de
réglage de chaque combiné ressort-amor-
tisseur dans le sens (b).
Il faut veiller à bien aligner l’encoche sélec-
tionnée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amor-
tisseur.
Couple
de serrage :
Boulon de fixation de la selle du
pilote : 16 Nm (1.6 m·kgf, 12 ft·lbf)
1. Rallonge
2. Clé spéciale
3. Bague de réglage de la précontrainte de
ressort
4. Indicateur de positionRéglage de la précontrainte de
ressort :
Minimum (réglage souple) :1
Standard :
2
Maximum (réglage dur) : 5
1 2345
3
(a)
(b)
21
4
U2DEF1F0.book Page 17 Monda y, September 7, 2015 10:24 AM

Commandes et instruments
3-18
3
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale d é-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas d e mauvais fonctionne-
ment.
FAU44893
Coupe-circuit d’allumageLe circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est ac-
tionné mais que la béquille latérale n’a
pas été relevée.
 Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la bé-
quille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.
U2DEF1F0.book Page 18 Monda y, September 7, 2015 10:24 AM

Commandes et instruments
3-19
3

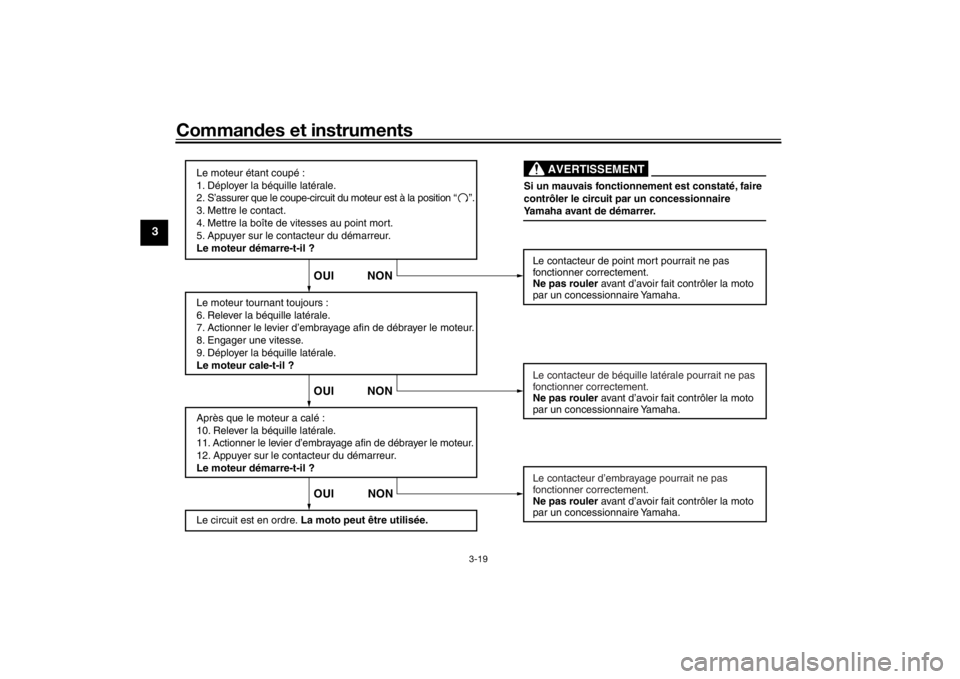

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ? “
”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre.
La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler
avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
U2DEF1F0.book Page 19 Monda y, September 7, 2015 10:24 AM

Pour la sécurité – contrôles avant utilisation
4-1
4
FAU15599
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’acci dent ou d ’endommagement. Ne pas
con duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procé dés repris d ans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• S’assurer que la durite de mise à l’air/de trop-plein du réservoir de carburant
n’est ni bouchée, craquelée ou autrement endommagée, et qu’elle est branchée
correctement. 3-13, 3-14
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 6-10
Frein avant • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-18, 6-19
U2DEF1F0.book Page 1 Monda
y, September 7, 2015 10:24 AM

Pour la sécurité – contrôles avant utilisation
4-2
4
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-18, 6-19
Embrayage • Contrôler le fonctionnement.
• Lubrifier le câble si nécessaire.
• Contrôler la garde au levier.
• Remplacer si nécessaire.
6-16
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 6-13, 6-22
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire. 6-21
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
6-14, 6-16
Pé dale de frein et sélecteur • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-22
Levier de frein et d ’em-
brayage • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-23
Béquille latérale • S’assurer du fonctionnement en douceur.
• Lubrifier le pivot si nécessaire.
6-23
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire.
—
ÉLÉMENTS CONTRÔLES PAGES
U2DEF1F0.book Page 2 Monda
y, September 7, 2015 10:24 AM

Pour la sécurité – contrôles avant utilisation
4-3
4
Instruments, éclairage, si-
gnalisation et contacteurs• Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille laté-
rale • Contrôler le fonctionnement du coupe-circuit d’allumage.
• En cas de mauvais fonctionnement, fair
e contrôler le véhicule par un conces-
sionnaire Yamaha. 3-18
ÉLÉMENTS
CONTRÔLES PAGES
U2DEF1F0.book Page 3 Monday, September 7, 2015 10:24 AM

Utilisation et conseils importants concernant le pilotage
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte de
contrôle, qui pourrait se trad uire par un
acci dent et d es blessures.
FAU48712
N.B.Ce modèle est équipé de :
 un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas, l’af-
fichage indique le code d’erreur 30. Il
ne s’agit pas d’une défaillance. Tour-
ner la clé sur “OFF”, puis sur “ON”
pour effacer le code d’erreur. Si le
contact n’est pas coupé au préalable,
le moteur se lance mais ne se met pas
en marche lors de l’actionnement du
bouton du démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre en mar-
che.
FAU57780
Mise en marche du moteurAfin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
 La boîte de vitesses doit être au point
mort.
 Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille
latérale relevée.
Se référer à la page 3-18 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer que le coupe-circuit du moteur est à la
position “ ”.
Le témoin et les témoins d’alerte sui-
vants doivent s’allumer pendant quel-
ques secondes, puis s’éteindre.
 Témoin d’alerte du niveau d’huile
 Témoin d’alerte du niveau de
carburant
 Témoin d’alerte de panne du mo-
teur
 Témoin de l’immobilisateur anti-
vol
U2DEF1F0.book Page 1 Monda y, September 7, 2015 10:24 AM

Utilisation et conseils importants concernant le pilotage
5-2
5
ATTENTION
FCA17671
Si les témoins ci-dessus ne s’allument
pas lorsque la clé de contact est tournée
à la position “ON” ou s’ils ne s’éteignent
pas par la suite, se reporter à la page 3-3
et effectuer le contrôle de leur circuit.
Pour les modèles équipés d’ABS :Le témoin d’alerte du système ABS
doit s’allumer lorsque le contacteur à
clé est tourné à la position “ON” et
s’éteindre lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h).
ATTENTION
FCA17682
Si le témoin d ’alerte du système ABS ne
s’allume pas et s’éteint comme expliqué
ci- dessus, se reporter à la page 3-3 et ef-
fectuer le contrôle du circuit d u témoin
d ’alerte.2. Mettre la boîte de vitesses au point
mort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Appuyer sur le contacteur du démar- reur pour mettre le moteur en marche. Si le moteur ne se
met pas en marche,
relâcher le contacteur du démarreur,
puis attendre quelques secondes
avant de faire un nouvel essai. Cha-
que essai de mise en marche doit être
aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas
actionner le démarreur pendant plus
de 10 secondes d’affilée.
ATTENTION
FCA11043
En vue d e prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
FAU16673
Passage des vitessesLa boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.

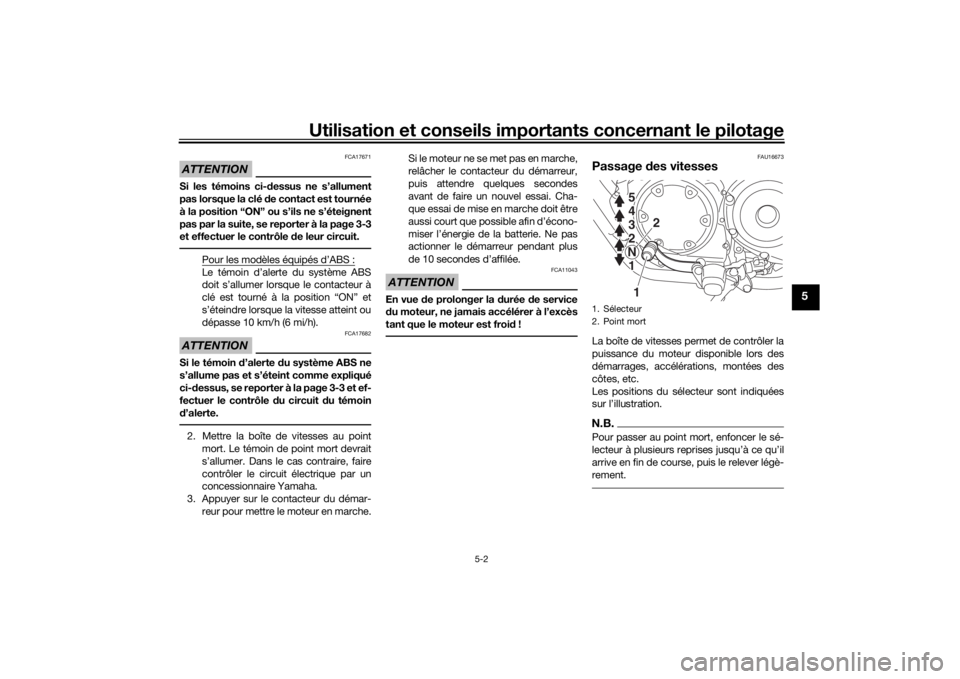

Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-
rement.1. Sélecteur
2. Point mort
1
2
5
4
3
2
N 1 5
4
3
2
N 1
U2DEF1F0.book Page 2 Monda y, September 7, 2015 10:24 AM

Utilisation et conseils importants concernant le pilotage
5-3
5
ATTENTION
FCA10261
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues d istances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’en dom-
mager la boîte de vitesses.
 Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
d ommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage en
force des vitesses.
FAU16811
Comment ré duire sa consomma-
tion de carburantLa consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
 Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
 Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
 Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
FAU16842
Rodage du moteurLes premiers 1600 km (1000 mi) consti-
tuent la période la plus importante de la vie
du moteur. C’est pourquoi il est indispen-
sable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mo-
biles du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17024
0–1000 km (0–600 mi)
Éviter l’utilisation prolongée à une ouver-
ture des gaz de plus de 1/3. ATTENTION :
Changer l’huile moteur et remplacer
l’élément ou la cartouche d u filtre à huile
après 1000 km (600 mi) d’utilisation.[FCA11283]1000–1600 km (600–1000 mi)
Éviter l’utilisation prolongée à une ouver-
ture des gaz de plus de 1/2.
U2DEF1F0.book Page 3 Monda y, September 7, 2015 10:24 AM
