Functies van instrumenten en bed ienin gselementen
3-6
3
Kilometerteller, rittellers en klok
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
De brandstofreserve-ritteller toont de af-
stand die wordt afgelegd op de brandstof-
reserve.
De klok geeft de tijd weer in een 12-uursin-
deling.OPMERKING De kilometerteller wordt vergrendeld
bij 999999 km.
 De rittellers word en teruggesteld en
blijven tellen nadat 999.9 km is be-
reikt.
Druk tijdens normaal bedrijf op de “SE-
LECT”-schakelaar om de weergave te wis-
selen tussen de kilometerteller “ODO”, de
rittellers “TRIP 1” en “TRIP 2” en de klok, in
de onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → klok → ODO
Als het waarschuwingslampje brandstofni-
veau gaat branden, wisselt de weergave
naar de brandstofreserve-ritteller “TRIP F”
en wordt de afgelegde afstand vanaf dat
punt aangegeven. Druk in dat geval op de
“SELECT”-schakelaar om de weergave te
wisselen in de onderstaande volgorde:
TRIP F → TRIP 1 → TRIP 2 → klok →
ODO → TRIP F
Druk om een ritteller terug te stellen op de
“SELECT”-schakelaar om de weergave te
wisselen naar de gewenste ritteller, en
houd dan de “RESET”-schakelaar een se-
conde lang ingedrukt. U kunt de brandstof-
reserve-ritteller hand matig terugstellen,
maar deze wordt ook automatisch terugge-
steld zodra u na het tanken 5 km (3 mi) hebt
gereden. De ritteller verdwijnt dan vanzelf
van het display. De klok instellen
1. Houd de “SELECT”- en “RESET”-
schakelaar tegelijkertijd drie seconden
lang ingedrukt. De urenaanduiding
begint te knipperen.
2. Gebruik de “SELECT”-schakelaar om
de uren in te stellen.
3. Druk op de toets “RESET”. De minu- tenaanduiding begint te knipperen.
4. Gebruik de “SELECT”-schakelaar om de minuten in te stellen.
5. Houd de “RESET”-schakelaar twee
seconden lang ingedrukt om de wijzi-
g i ng en t e b ev e st i g e n en de k l o k a an t e
zetten.
1. Kilometerteller/ritteller/ritteller brandstofreserve/klok
1
1. Klok
1
UBS5D0D0.book Page 6 Monday, October 17, 2016 11:45 AM

Functies van instrumenten en bed ienin gselementen
3-7
3
DAU1234M
StuurschakelaarsLinks Rechts
DAU12352
Lichtsi
gnaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.OPMERKINGAls de dimlichtschakelaar is ingesteld
op “ ”, heeft de lichtsignaalschakelaar
geen effect.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12662
Noo dstopschakelaar “ / ”
Zet deze schakelaar op “ ” alvorens de
motor te starten. Zet deze schakelaar
op “ ” om de motor direct uit te schake-
len in een noodgeval, zoals wanneer de
machine omslaat of als de gaskabel blijft
hangen.
DAU12713
Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
3
4 12
1. Noodstopschakelaar “ / ”
2. “SELECT”-schakelaar
3. “RESET”-schakelaar
4. Startknop “ ”
5. Schakelaar alarmverlichting “ ”
1
5 2
3
4
UBS5D0D0.book Page 7 Monday, October 17, 2016 11:45 AM

Functies van instrumenten en bed ienin gselementen
3-8
3
DAU12735
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wo rdt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet ged u-
ren de lan gere tij d als de motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU55701
“SELECT”-schakelaar
Deze schakelaar wordt gebruikt om selec-
ties te maken in de kilometer-, ritteller- en
klokweergave van de multifunctionele me-
ter.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
DAU55711
“RESET”-schakelaar
Deze schakelaar wordt gebruikt om de rit-
tellers terug te stellen en de klok van de
multifunctionele meter in te stellen.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
DAU12822
Koppelin gshend elDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-17.)1. Koppelingshendel
1
UBS5D0D0.book Page 8 Monday, October 17, 2016 11:45 AM

Functies van instrumenten en bed ienin gselementen
3-9
3
DAU12872
Schakelped aalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
5-traps constant-mesh versnellingsbak op
deze motorfiets.
DAU12892
RemhendelDe remhendel bevindt aan de rechterzijde
van het stuur. Trek de hendel naar gas-
greep toe om de voorrem te bekrachtigen.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Schakelpedaal
2. Vrijstand
1
2
5
4
3
2
N 1 5
4
3
2
N 1
1. Remhendel
1
1. Rempedaal
1
UBS5D0D0.book Page 9 Monday, October 17, 2016 11:45 AM

Functies van instrumenten en bed ienin gselementen
3-10
3
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uit gerust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remweg en.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dweg en, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op d at de wielsensor en de rotor van
d e wielsensor niet bescha digd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.
1. Opneemring voorwielsensor
2. Voorwielsensor
1. Opneemring achterwielsensor
2. Achterwielsensor1
21
2
UBS5D0D0.book Page 10 Monday, October 17, 2016 11:45 AM

Functies van instrumenten en bed ienin gselementen
3-11
3
DAU13125
Tank dopOm de tankd op te verwij deren
Schuif het slotplaatje op de tankdop open,
steek de sleutel in het slot en draai deze
dan 1/4 slag rechtsom. Het slot wordt ont-
grendeld en de tankdop kan worden verwij-
derd.
Om de tankd op aan te bren gen
1. Breng de tankdop aan in de vulope- ning van de brandstoftank, met de
sleutel in het slot en met het “ ”-
merkteken naar voren toe. 2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden aange-
bracht met de sleutel in het slot. Bovendien
kan de sleutel niet worden uitgenomen als
de tankdop niet correct aangebracht en
vergrendeld is.
WAARSCHUWING
DWA10132
Controleer voor u gaat rij den of de tank-
d op correct is aan geb racht. Door bran d-
stoflekka ge ontstaat b randgevaar.
DAU13222
Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzined ampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om b rand en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.

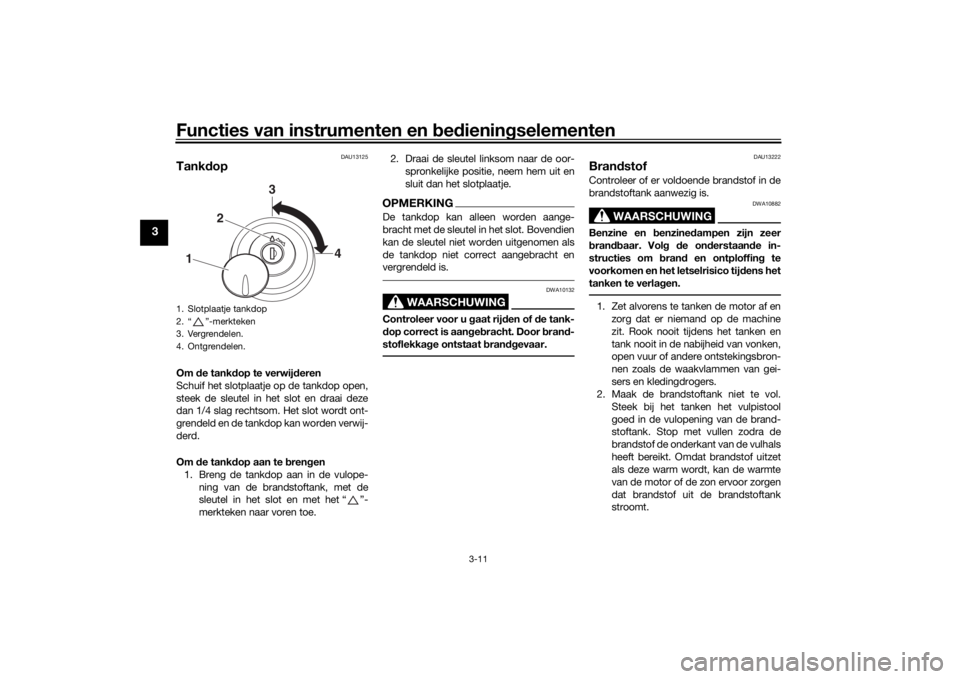

1. Slotplaatje tankdop
2. “ ”-merkteken
3. Vergrendelen.
4. Ontgrendelen.1
2
4
3
UBS5D0D0.book Page 11 Monday, October 17, 2016 11:45 AM

Functies van instrumenten en bedieningselementen
3-12
3
3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg gemors-
te brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU57692
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
OPMERKING
Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
2
1
Voorgeschreven brandstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhoud brandstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brand-
stofniveau gaat branden): 2.8 L (0.74 US gal, 0.62 Imp.gal)
E5
E10
UBS5D0D0.book Page 12 Monday, May 21, 2018 6:44 PM

Functies van instrumenten en bed ienin gselementen
3-13
3
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAU77630
Tank beluchtin gsslan g/overloop-
slan gAlvorens de motorfiets te gebruiken:
 Controleer de aansluitingen van de
tankbeluchtingsslang/overloopslang.
 Controleer de slang op scheuren of
beschadiging en vervang deze indien
nodig.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.OPMERKINGZie pagina 6-11 voor informatie over de fil-
terbus.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft g ed raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
 Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair d raaien. Lang
stationair draaien kan lei den tot
oververhittin g.
1. Tankbeluchtingsslang/overloopslang
1
UBS5D0D0.book Page 13 Monday, October 17, 2016 11:45 AM

Functies van instrumenten en bed ienin gselementen
3-14
3
LET OP
DCA10702
Ge bruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare schad e worden toeg e-
b racht aan de uitlaatkatalysator.
DAU55663
StuurslotHet stuurslot bevindt zich aan de rechter-
kant van de machine tussen de bovenste
en onderste kroonplaat.
Om het stuur te ver gren delen
1. Draai het stuur helemaal naar links.
2. Steek de sleutel in het stuurslot en draai deze een halve slag rechtsom.
3. Verwijder de sleutel uit het slot.OPMERKINGAls het stuurslot niet makkelijk vergrendelt,
probeer dan het stuur iets terug naar rechts
te draaien.
Om het stuur te ont gren delen
1. Steek de sleutel in het stuurslot.
2. Draai de sleutel een halve slag links- om.
3. Neem de sleutel uit.
1. Stuurslot
2. Vergrendelen.
LO CKUNLO CK
1
2
1. Ontgrendelen.
L
O CKUNLO CK
1
UBS5D0D0.book Page 14 Monday, October 17, 2016 11:45 AM

Functies van instrumenten en bed ienin gselementen
3-15
3
DAU55822
Bestuur dersza delVerwij deren van het bestuur dersza del
1. Verwijder paneel A. (Zie pagina 6-9.)
2. Verwijder de bout.
3. Trek het bestuurderszadel aan de voorzijde omhoog en neem dan het
bestuurderszadel los.
Aan bren gen van het bestuur dersza del
1. Steek het uitsteeksel aan de achterzij- de van het bestuurderszadel in de za-
delbevestiging, zoals getoond in de
afbeelding. 2. Plaats het bestuurderszadel in de oor-
spronkelijke positie.
3. Druk de voorzijd e van het bestuur-
derszadel omlaag zodat er geen ruim-
te is tussen de rubber dempers en het
frame, en draai dan de bout vast met
het voorgeschreven aanhaalmoment. 4. Monteer het paneel.
OPMERKINGControleer of het bestuurderszadel stevig is
vergrendeld alvorens te gaan rijden.
1. Bout
1
1. Uitsteeksel
2. Zadelbevestiging
1. Dempingrubber
21
1
Aanhaalmoment:
Montagebout bestuurderszadel:
16 N·m (1.6 kgf·m, 12 lb·ft)
UBS5D0D0.book Page 15 Monday, October 17, 2016 11:45 AM
