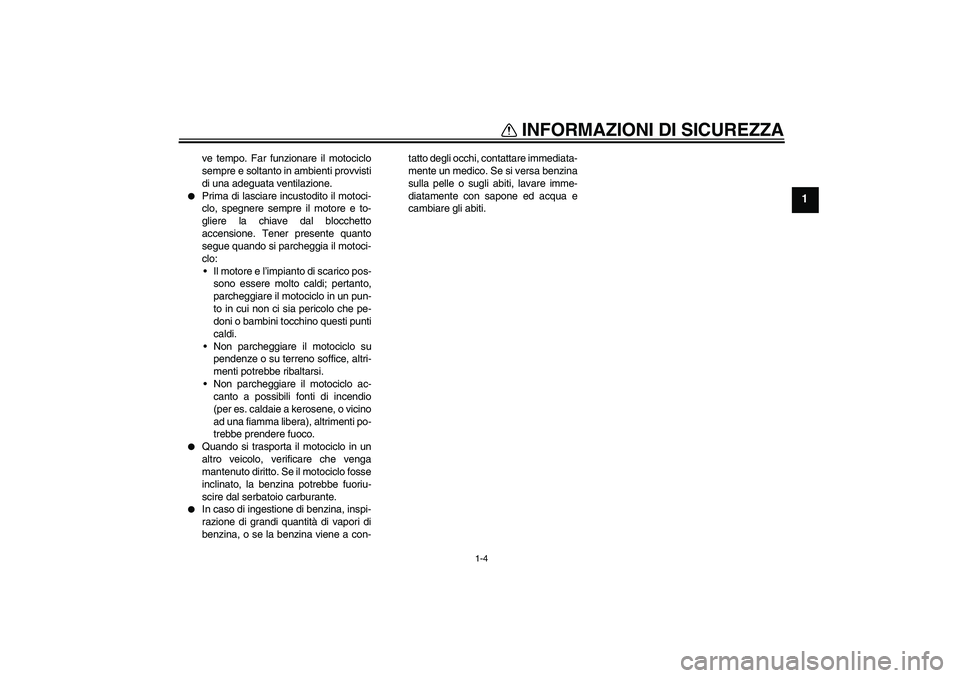

YAMAHA YBR125 2008  Manuale duso (in Italian) INFORMAZIONI DI SICUREZZA
1-4
1
ve tempo. Far funzionare il motociclo
sempre e soltanto in ambienti provvisti
di una adeguata ventilazione.

Prima di lasciare incustodito il motoci-
clo, spegnere sem

Page 12 of 82

YAMAHA YBR125 2008  Manuale duso (in Italian) DESCRIZIONE
2-1
2
HAU10410

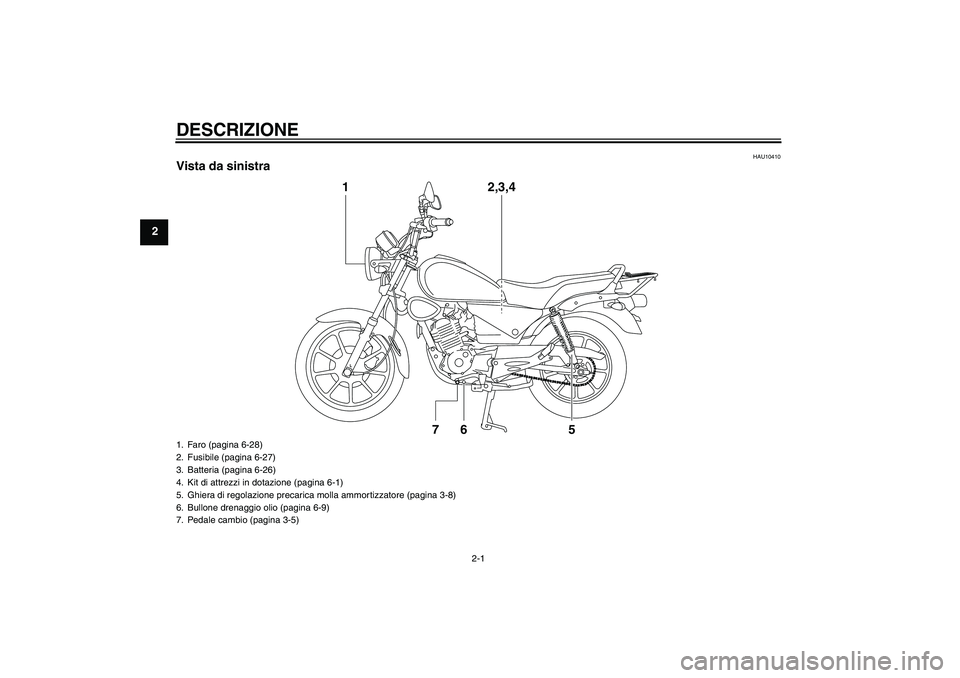

Vista da sinistra
1
7
6
5
2,3,4
1. Faro (pagina 6-28)
2. Fusibile (pagina 6-27)
3. Batteria (pagina 6-26)
4. Kit di attrezzi in dotazione (pagina 6-1)
5. Ghiera di regolazio

Page 13 of 82

YAMAHA YBR125 2008  Manuale duso (in Italian) DESCRIZIONE
2-2
2
HAU10420

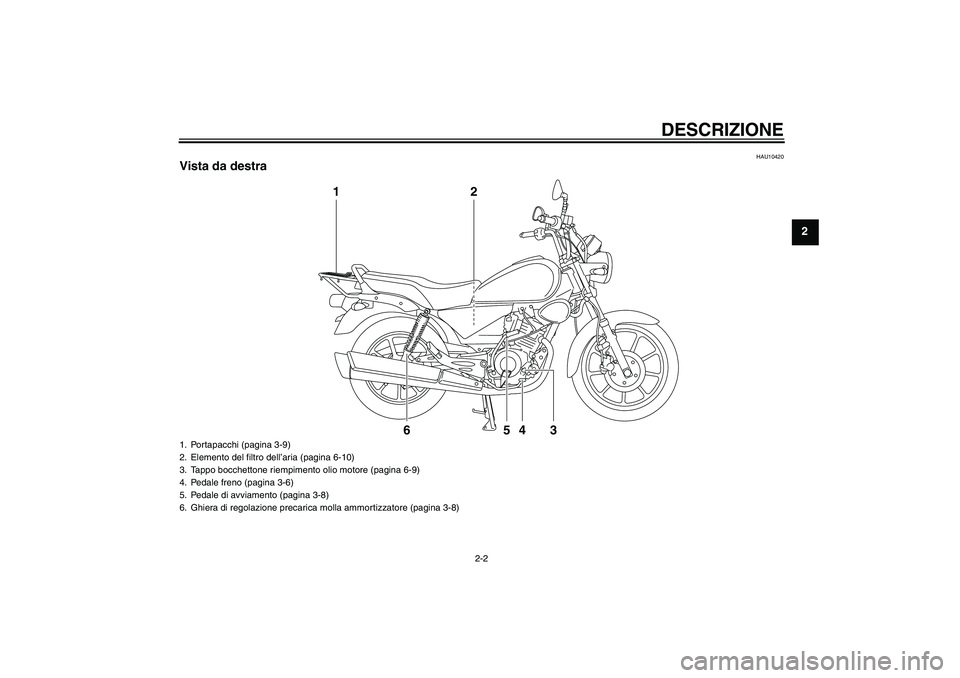

Vista da destra
1
6
5
4
3
2
1. Portapacchi (pagina 3-9)
2. Elemento del filtro dell’aria (pagina 6-10)
3. Tappo bocchettone riempimento olio motore (pagina 6-9)
4. Pedale

Page 14 of 82

YAMAHA YBR125 2008  Manuale duso (in Italian) DESCRIZIONE
2-3
2
HAU10430

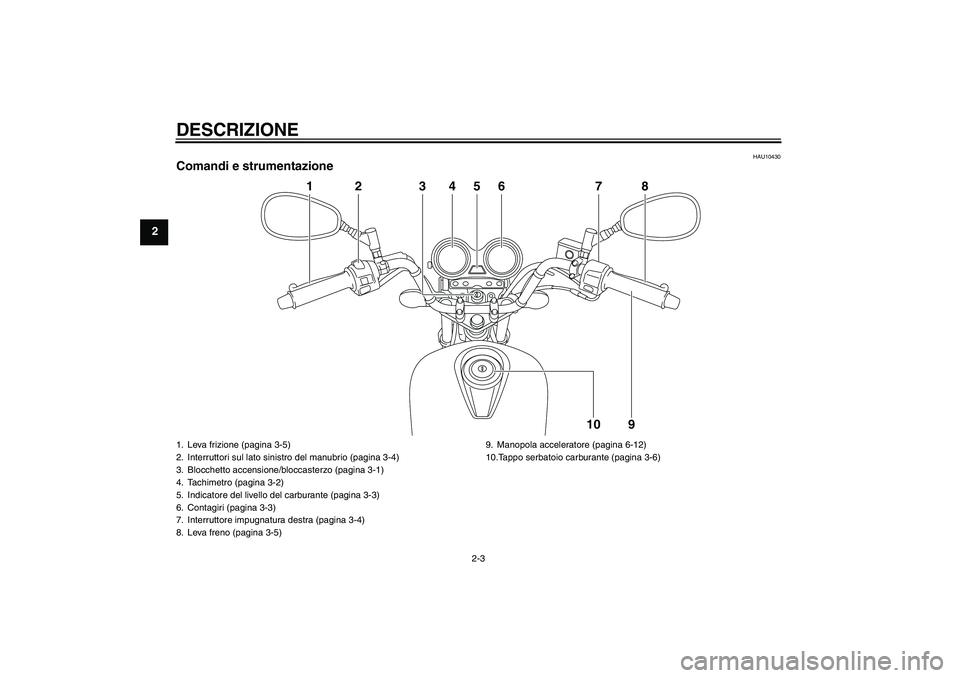

Comandi e strumentazione
1
7
8
9
10
2
3
4
6
5
1. Leva frizione (pagina 3-5)
2. Interruttori sul lato sinistro del manubrio (pagina 3-4)
3. Blocchetto accensione/bloccasterzo

Page 15 of 82

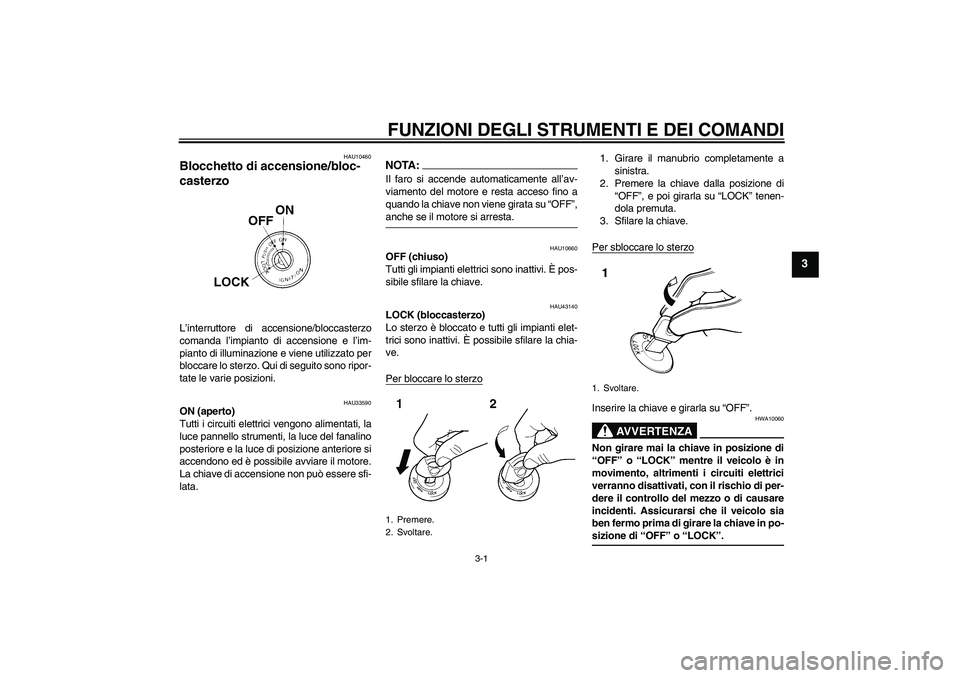

YAMAHA YBR125 2008  Manuale duso (in Italian) FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10460
Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illumin

Page 16 of 82

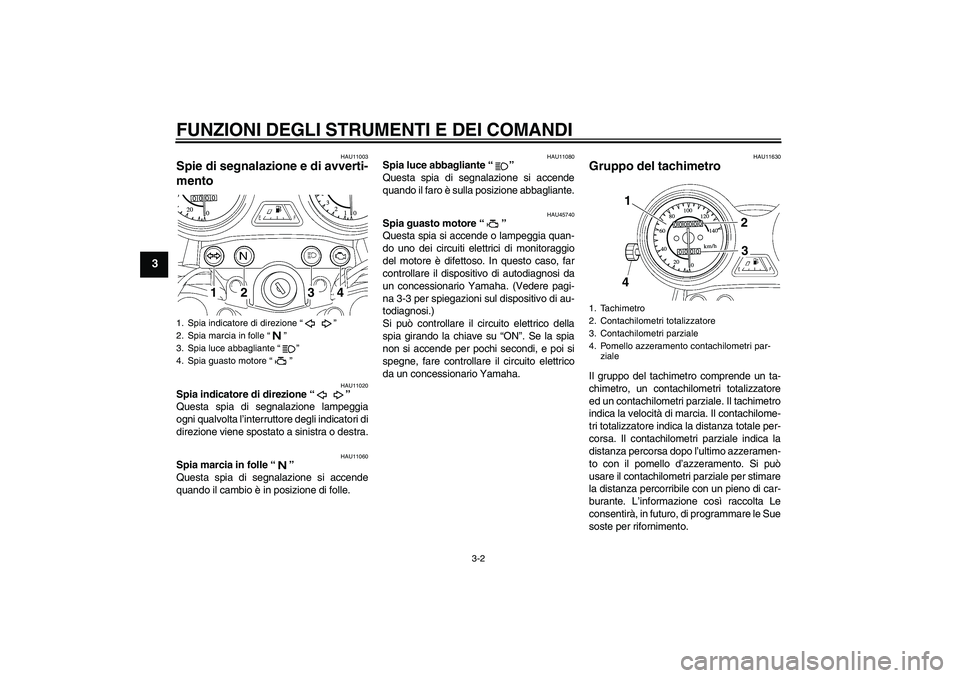

YAMAHA YBR125 2008  Manuale duso (in Italian) FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU11003
Spie di segnalazione e di avverti-
mento
HAU11020
Spia indicatore di direzione“”
Questa spia di segnalazione lampeggia
ogni qualvolta l’in

Page 17 of 82

YAMAHA YBR125 2008  Manuale duso (in Italian) FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAU11851

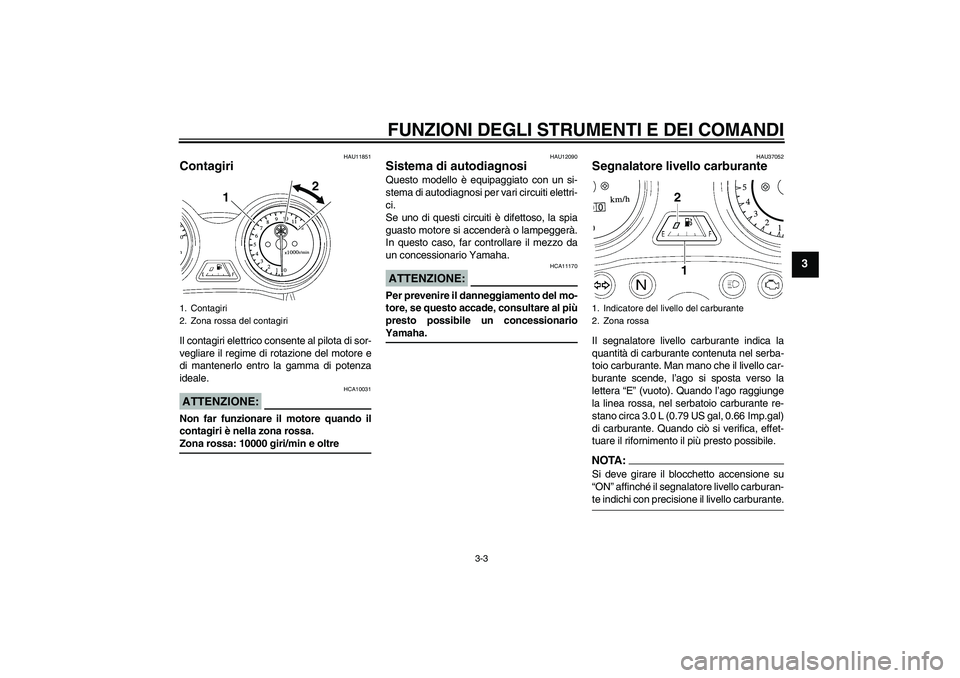

Contagiri Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
i

Page 18 of 82

YAMAHA YBR125 2008  Manuale duso (in Italian) FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU12347

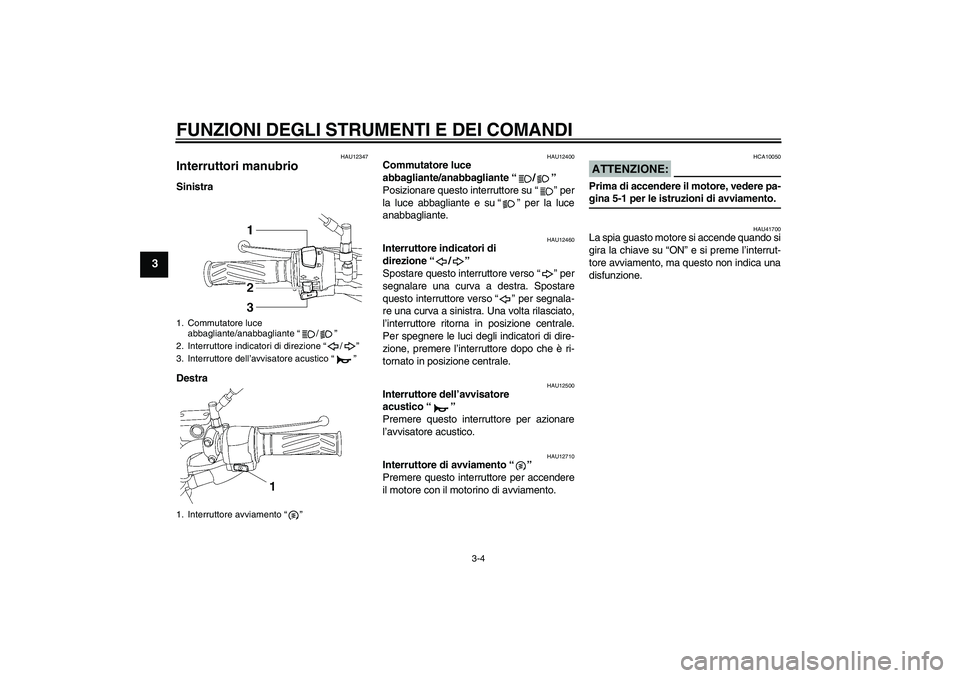

Interruttori manubrio Sinistra
Destra
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la

Page 19 of 82

YAMAHA YBR125 2008  Manuale duso (in Italian) FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU12820

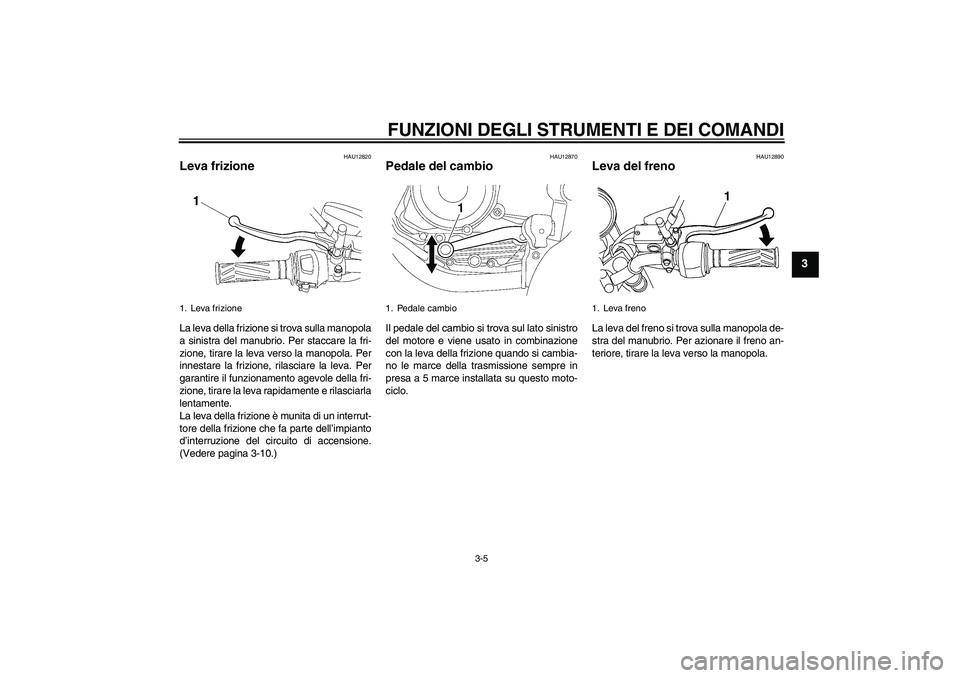

Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola

Page 20 of 82

YAMAHA YBR125 2008  Manuale duso (in Italian) FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU12941

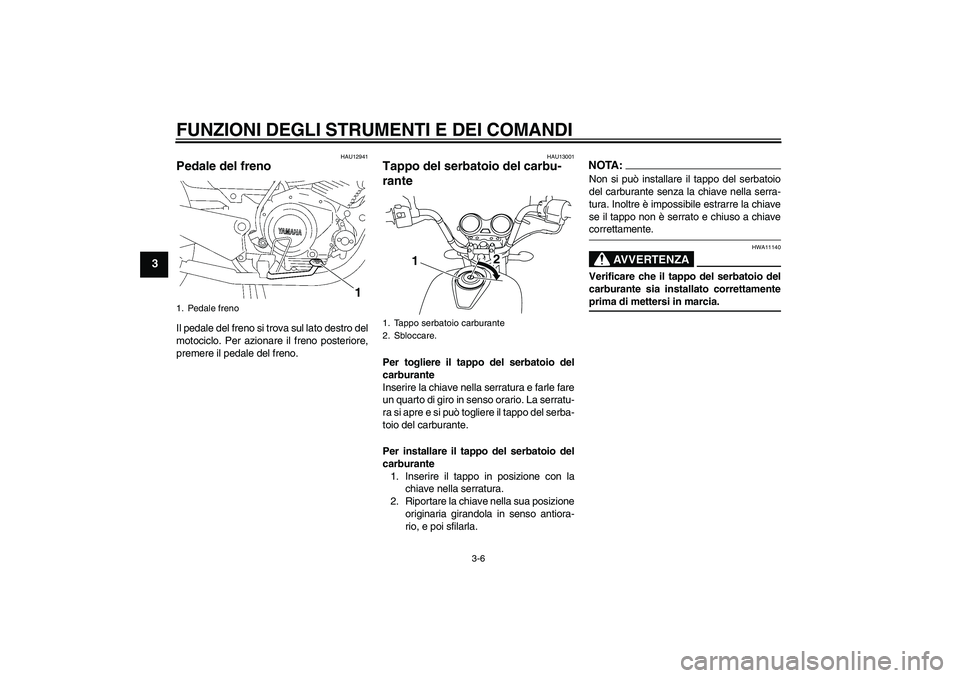

Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU130
