YAMAHA YBR125 2008 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

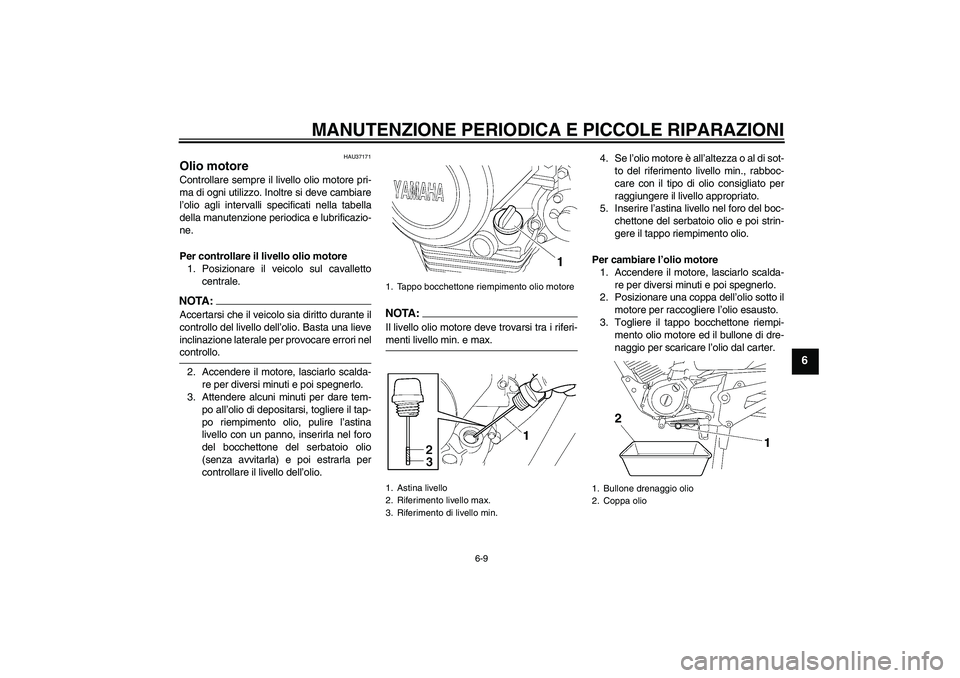

6-9
6
HAU37171
Olio motore Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Inoltre si deve cambiare
l’olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale.NOTA:Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, togliere il tap-
po riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
del bocchettone del serbatoio olio
(senza avvitarla) e poi estrarla per
controllare il livello dell’olio.
NOTA :
Il livello olio motore deve trovarsi tra i riferi-menti livello min. e max.4. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.
5. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
Per cambiare l’olio motore
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.1. Tappo bocchettone riempimento olio motore
1. Astina livello
2. Riferimento livello max.
3. Riferimento di livello min.
1. Bullone drenaggio olio
2. Coppa olio
U27SH0H0.book Page 9 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

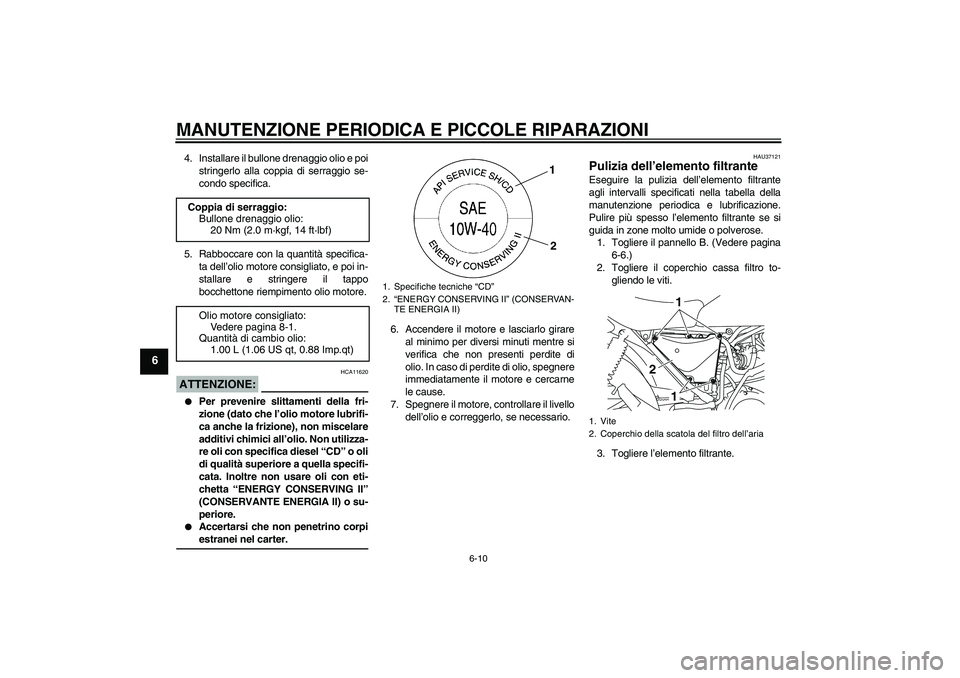

6-10
6
4. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
5. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato, e poi in-
stallare e stringere il tappo
bocchettone riempimento olio motore.ATTENZIONE:
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel carter.6. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
7. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
HAU37121
Pulizia dell’elemento filtrante Eseguire la pulizia dell’elemento filtrante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Pulire più spesso l’elemento filtrante se si
guida in zone molto umide o polverose.
1. Togliere il pannello B. (Vedere pagina
6-6.)
2. Togliere il coperchio cassa filtro to-
gliendo le viti.
3. Togliere l’elemento filtrante. Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di cambio olio:
1.00 L (1.06 US qt, 0.88 Imp.qt)
1. Specifiche tecniche “CD”
2.“ENERGY CONSERVING II” (CONSERVAN-
TE ENERGIA II)
1
2
1. Vite
2. Coperchio della scatola del filtro dell’aria
2
11
U27SH0H0.book Page 10 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

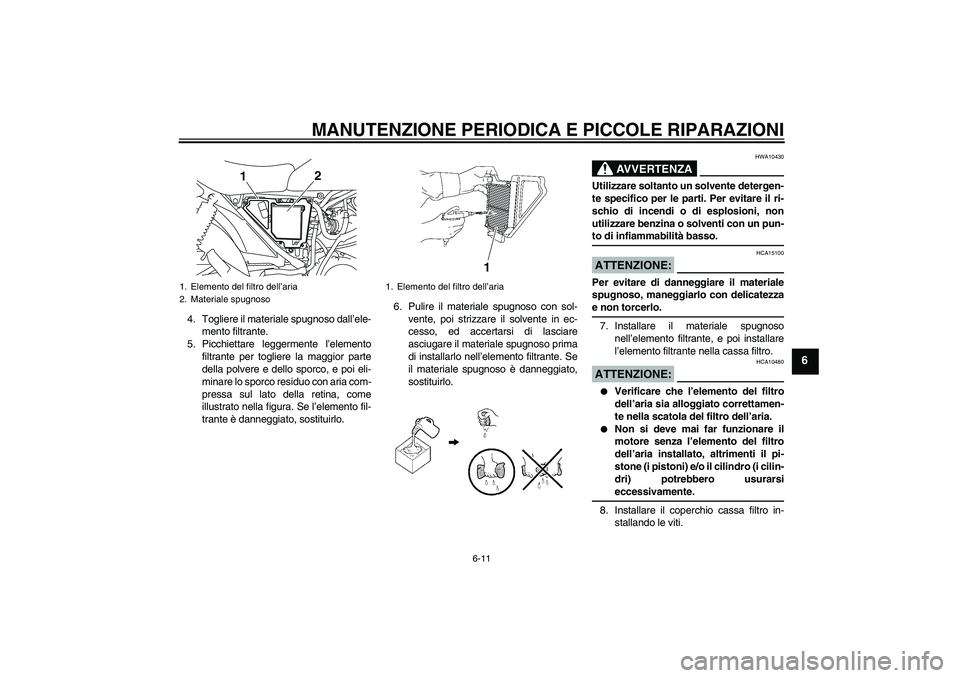

6-11
6
4. Togliere il materiale spugnoso dall’ele-
mento filtrante.
5. Picchiettare leggermente l’elemento
filtrante per togliere la maggior parte
della polvere e dello sporco, e poi eli-
minare lo sporco residuo con aria com-
pressa sul lato della retina, come
illustrato nella figura. Se l’elemento fil-
trante è danneggiato, sostituirlo.6. Pulire il materiale spugnoso con sol-
vente, poi strizzare il solvente in ec-
cesso, ed accertarsi di lasciare
asciugare il materiale spugnoso prima
di installarlo nell’elemento filtrante. Se
il materiale spugnoso è danneggiato,
sostituirlo.
AVVERTENZA
HWA10430
Utilizzare soltanto un solvente detergen-
te specifico per le parti. Per evitare il ri-
schio di incendi o di esplosioni, non
utilizzare benzina o solventi con un pun-to di infiammabilità basso.ATTENZIONE:
HCA15100
Per evitare di danneggiare il materiale
spugnoso, maneggiarlo con delicatezzae non torcerlo.
7. Installare il materiale spugnoso
nell’elemento filtrante, e poi installare
l’elemento filtrante nella cassa filtro.ATTENZIONE:
HCA10480


Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.


Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.
8. Installare il coperchio cassa filtro in-
stallando le viti.
1. Elemento del filtro dell’aria
2. Materiale spugnoso
2
1
1. Elemento del filtro dell’aria
1
U27SH0H0.book Page 11 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

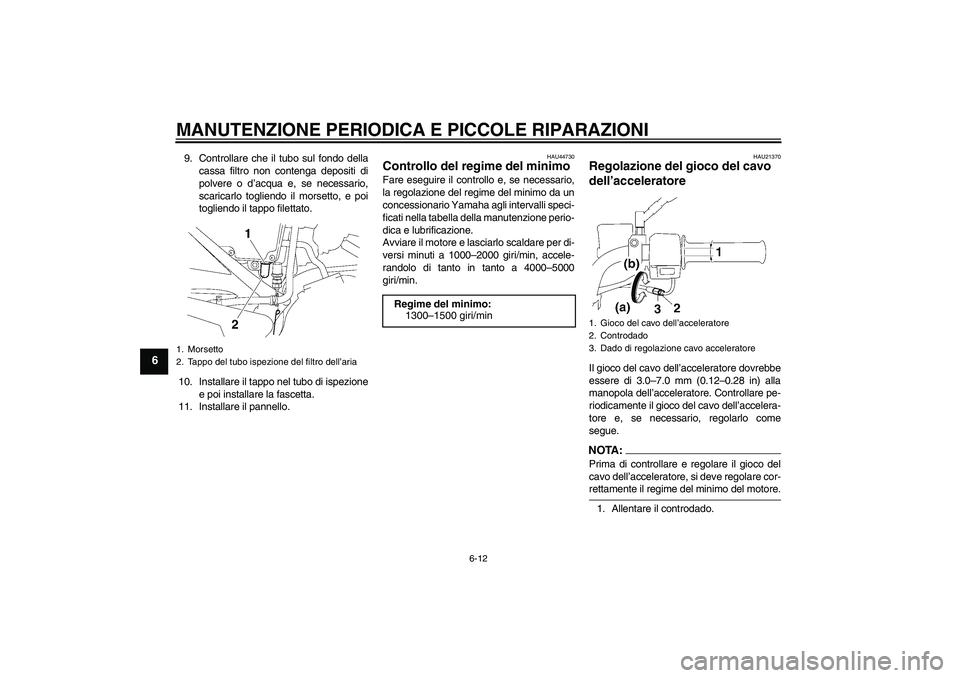

6-12
6
9. Controllare che il tubo sul fondo della
cassa filtro non contenga depositi di
polvere o d’acqua e, se necessario,
scaricarlo togliendo il morsetto, e poi
togliendo il tappo filettato.
10. Installare il tappo nel tubo di ispezione
e poi installare la fascetta.
11. Installare il pannello.
HAU44730
Controllo del regime del minimo Fare eseguire il controllo e, se necessario,
la regolazione del regime del minimo da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
Avviare il motore e lasciarlo scaldare per di-
versi minuti a 1000–2000 giri/min, accele-
randolo di tanto in tanto a 4000–5000
giri/min.
HAU21370
Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–7.0 mm (0.12–0.28 in) alla
manopola dell’acceleratore. Controllare pe-
riodicamente il gioco del cavo dell’accelera-
tore e, se necessario, regolarlo come
segue.NOTA:Prima di controllare e regolare il gioco del
cavo dell’acceleratore, si deve regolare cor-rettamente il regime del minimo del motore.
1. Allentare il controdado.
1. Morsetto
2. Tappo del tubo ispezione del filtro dell’aria
Regime del minimo:
1300–1500 giri/min
1. Gioco del cavo dell’acceleratore
2. Controdado
3. Dado di regolazione cavo acceleratore
U27SH0H0.book Page 12 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

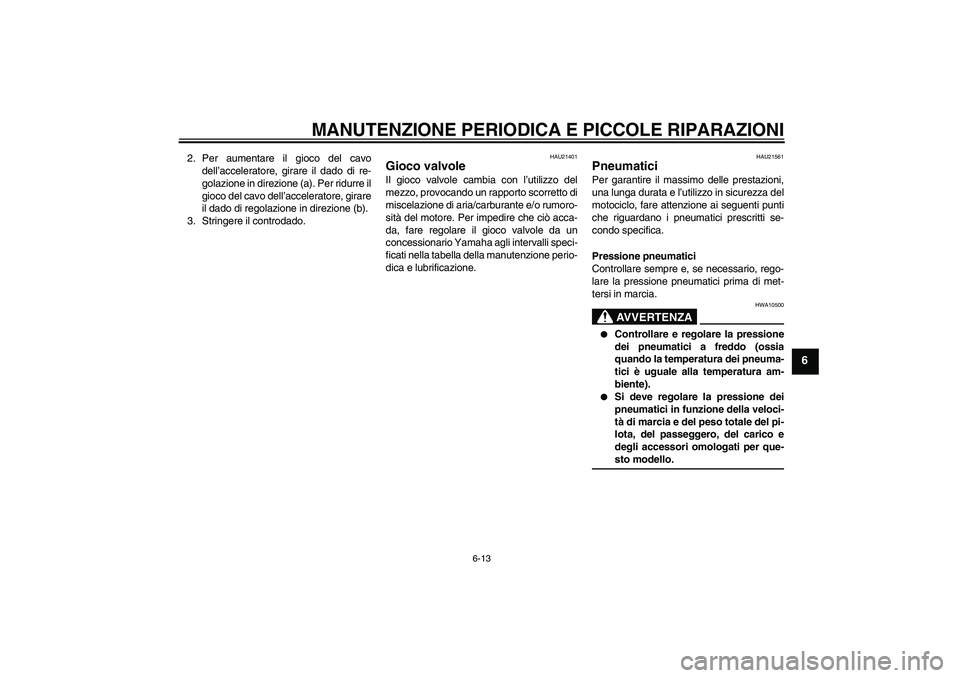

6-13
6
2. Per aumentare il gioco del cavo
dell’acceleratore, girare il dado di re-
golazione in direzione (a). Per ridurre il
gioco del cavo dell’acceleratore, girare
il dado di regolazione in direzione (b).
3. Stringere il controdado.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21561
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10500


Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).


Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
U27SH0H0.book Page 13 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

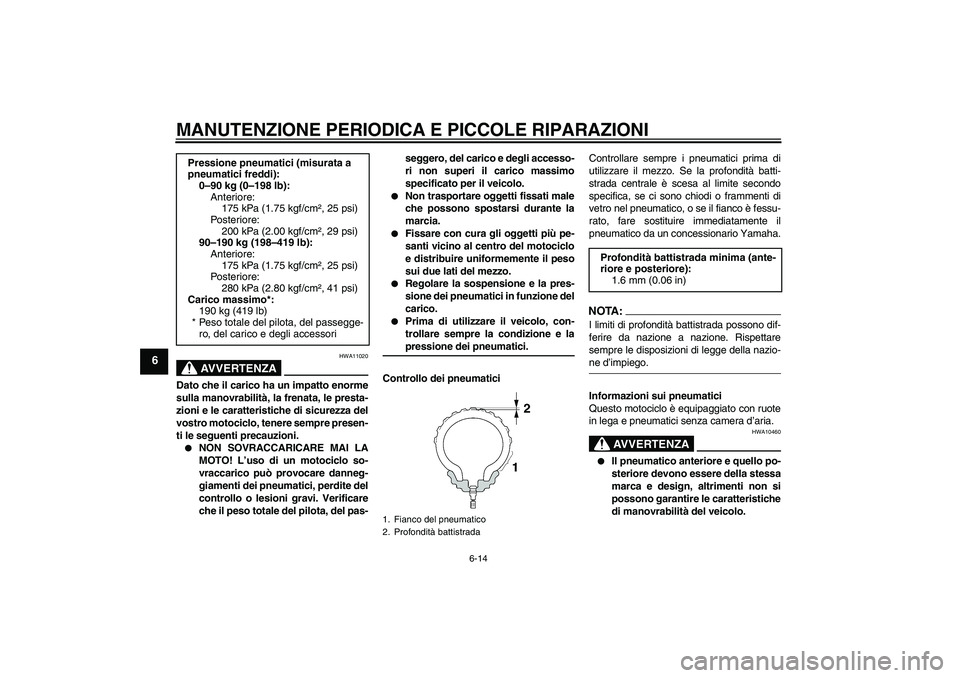

6-14
6
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite del
controllo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il veicolo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.


Prima di utilizzare il veicolo, con-
trollare sempre la condizione e lapressione dei pneumatici.
Controllo dei pneumaticiControllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità batti-
strada centrale è scesa al limite secondo
specifica, se ci sono chiodi o frammenti di
vetro nel pneumatico, o se il fianco è fessu-
rato, fare sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria.
AVVERTENZA
HWA10460


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di manovrabilità del veicolo. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
175 kPa (1.75 kgf/cm², 25 psi)
Poster iore:
200 kPa (2.00 kgf/cm², 29 psi)
90–190 kg (198–419 lb):
Anteriore:
175 kPa (1.75 kgf/cm², 25 psi)
Poster iore:
280 kPa (2.80 kgf/cm², 41 psi)
Carico massimo*:
190 kg (419 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
U27SH0H0.book Page 14 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

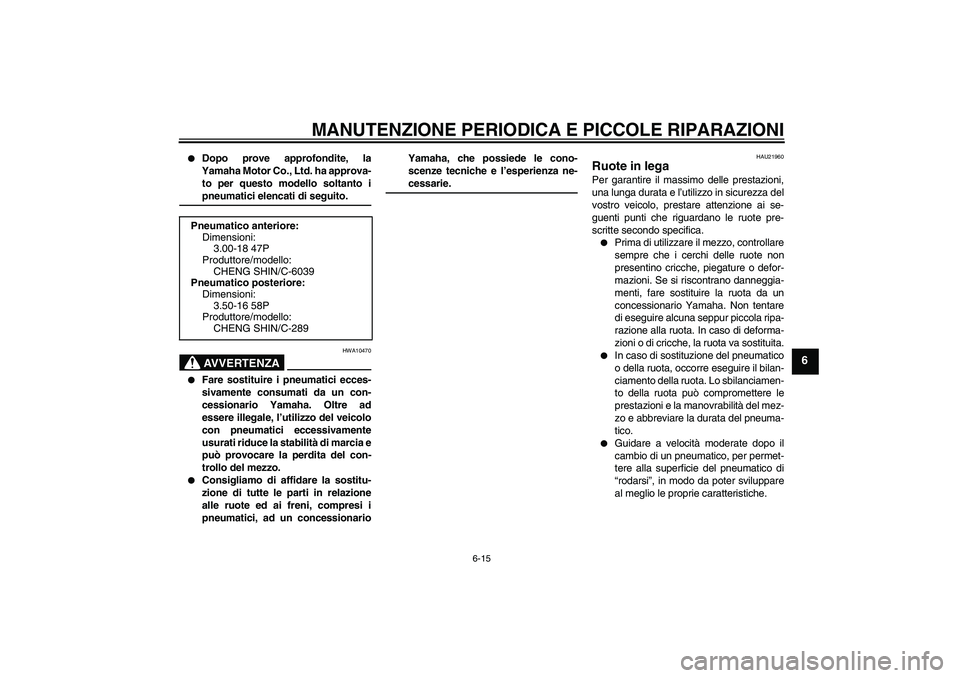

6-15
6


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto ipneumatici elencati di seguito.AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionarioYamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
3.00-18 47P
Produttore/modello:
CHENG SHIN/C-6039
Pneumatico posteriore:
Dimensioni:
3.50-16 58P
Produttore/modello:
CHENG SHIN/C-289
U27SH0H0.book Page 15 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
HAU22032

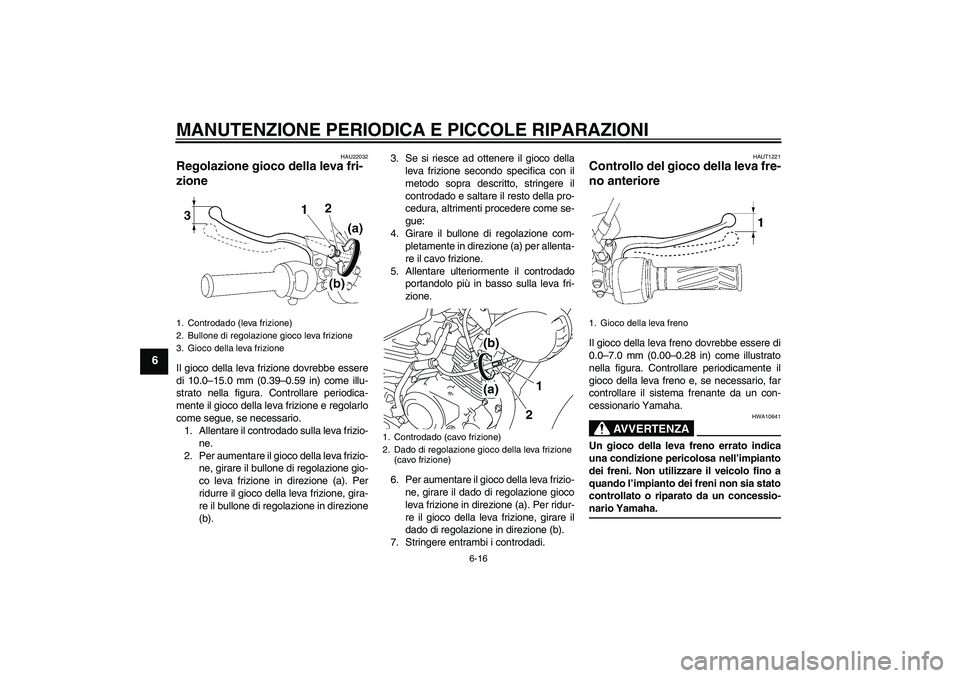

Regolazione gioco della leva fri-
zione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
1. Allentare il controdado sulla leva frizio-
ne.
2. Per aumentare il gioco della leva frizio-
ne, girare il bullone di regolazione gio-
co leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, gira-
re il bullone di regolazione in direzione
(b).3. Se si riesce ad ottenere il gioco della
leva frizione secondo specifica con il
metodo sopra descritto, stringere il
controdado e saltare il resto della pro-
cedura, altrimenti procedere come se-
gue:
4. Girare il bullone di regolazione com-
pletamente in direzione (a) per allenta-
re il cavo frizione.
5. Allentare ulteriormente il controdado
portandolo più in basso sulla leva fri-
zione.
6. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridur-
re il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
7. Stringere entrambi i controdadi.
HAUT1221
Controllo del gioco della leva fre-
no anteriore Il gioco della leva freno dovrebbe essere di
0.0–7.0 mm (0.00–0.28 in) come illustrato
nella figura. Controllare periodicamente il
gioco della leva freno e, se necessario, far
controllare il sistema frenante da un con-
cessionario Yamaha.
AVVERTENZA
HWA10641
Un gioco della leva freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il veicolo fino a
quando l’impianto dei freni non sia stato
controllato o riparato da un concessio-nario Yamaha.
1. Controdado (leva frizione)
2. Bullone di regolazione gioco leva frizione
3. Gioco della leva frizione
1. Controdado (cavo frizione)
2. Dado di regolazione gioco della leva frizione
(cavo frizione)
1
2
(a) (b)
1. Gioco della leva freno
U27SH0H0.book Page 16 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
HAU39812

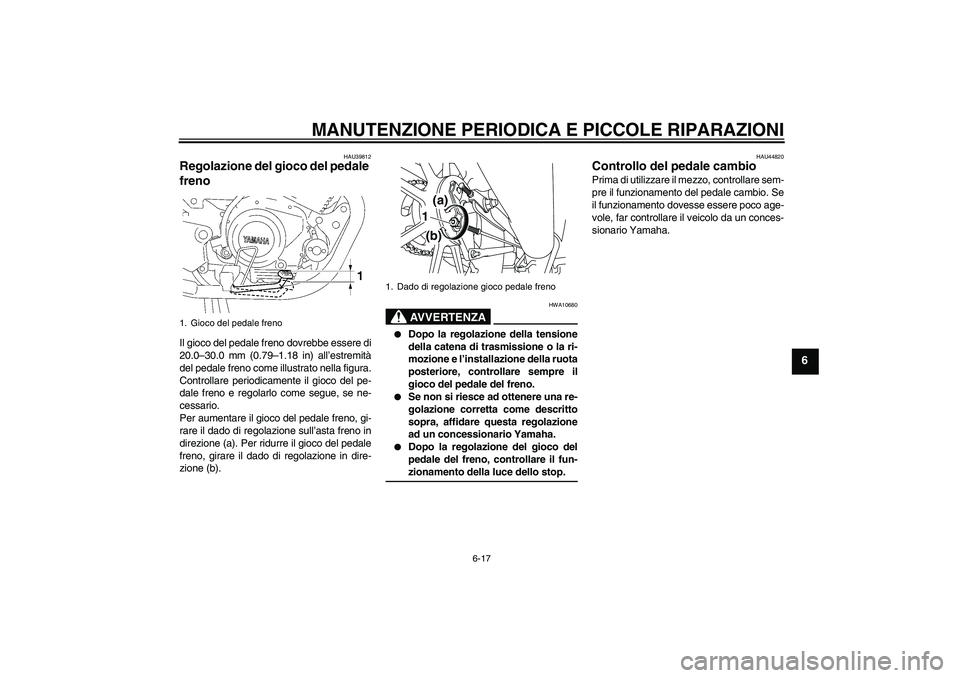

Regolazione del gioco del pedale
freno Il gioco del pedale freno dovrebbe essere di
20.0–30.0 mm (0.79–1.18 in) all’estremità
del pedale freno come illustrato nella figura.
Controllare periodicamente il gioco del pe-
dale freno e regolarlo come segue, se ne-
cessario.
Per aumentare il gioco del pedale freno, gi-
rare il dado di regolazione sull’asta freno in
direzione (a). Per ridurre il gioco del pedale
freno, girare il dado di regolazione in dire-
zione (b).
AVVERTENZA
HWA10680


Dopo la regolazione della tensione
della catena di trasmissione o la ri-
mozione e l’installazione della ruota
posteriore, controllare sempre il
gioco del pedale del freno.


Se non si riesce ad ottenere una re-
golazione corretta come descritto
sopra, affidare questa regolazione
ad un concessionario Yamaha.


Dopo la regolazione del gioco del
pedale del freno, controllare il fun-zionamento della luce dello stop.
HAU44820
Controllo del pedale cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del pedale cambio. Se
il funzionamento dovesse essere poco age-
vole, far controllare il veicolo da un conces-
sionario Yamaha.
1. Gioco del pedale freno
1. Dado di regolazione gioco pedale freno
1(a)
(b)
U27SH0H0.book Page 17 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
HAU22291

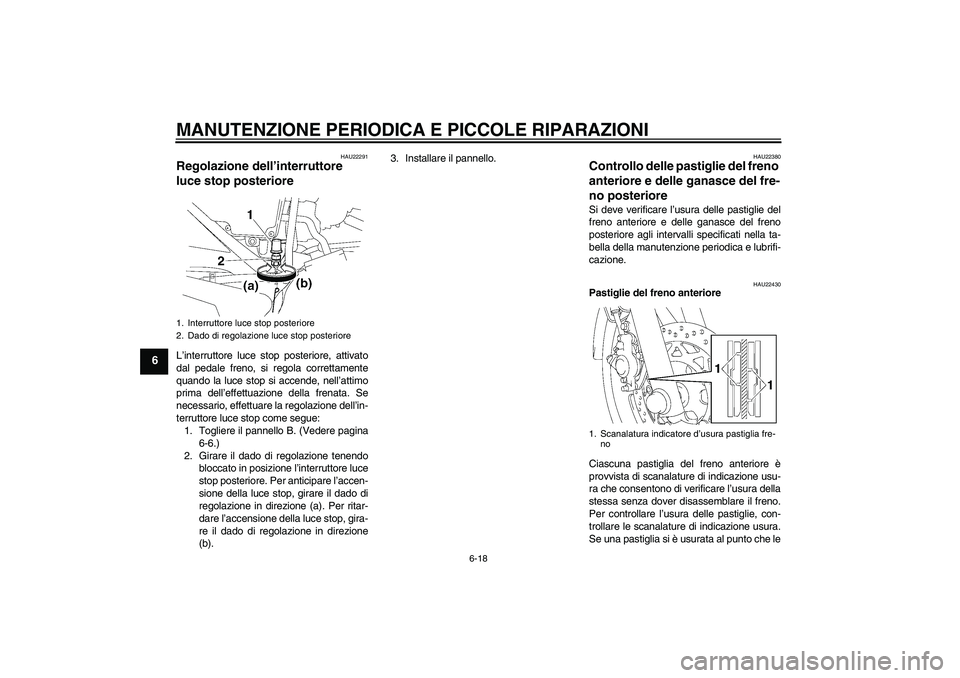

Regolazione dell’interruttore
luce stop posteriore L’interruttore luce stop posteriore, attivato
dal pedale freno, si regola correttamente
quando la luce stop si accende, nell’attimo
prima dell’effettuazione della frenata. Se
necessario, effettuare la regolazione dell’in-
terruttore luce stop come segue:
1. Togliere il pannello B. (Vedere pagina
6-6.)
2. Girare il dado di regolazione tenendo
bloccato in posizione l’interruttore luce
stop posteriore. Per anticipare l’accen-
sione della luce stop, girare il dado di
regolazione in direzione (a). Per ritar-
dare l’accensione della luce stop, gira-
re il dado di regolazione in direzione
(b).3. Installare il pannello.
HAU22380
Controllo delle pastiglie del freno
anteriore e delle ganasce del fre-
no posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e delle ganasce del freno
posteriore agli intervalli specificati nella ta-
bella della manutenzione periodica e lubrifi-
cazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che le
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
U27SH0H0.book Page 18 Thursday, February 21, 2008 1:32 PM
