FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU12890

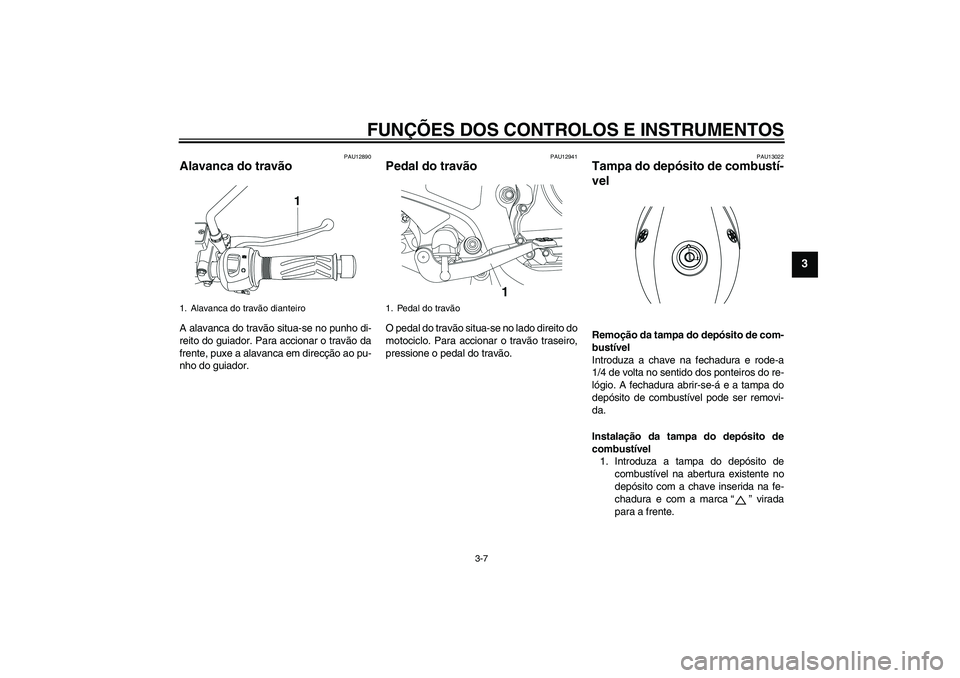

Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13022
Tampa do depósito de combustí-
vel Remoção da tampa do depósito de com-
bustível
Introduza a chave na fechadura e rode-a
1/4 de volta no sentido dos ponteiros do re-
lógio. A fechadura abrir-se-á e a tampa do
depósito de combustível pode ser removi-
da.
Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca“” virada
para a frente.
1. Alavanca do travão dianteiro
1. Pedal do travão
U5D1P1P0.book Page 7 Friday, September 5, 2008 1:30 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio em direcção à
posição original e depois retire-a.NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA10131
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o veículo. As
fugas de combustível constituem um pe-rigo de incêndio.
PAU13212

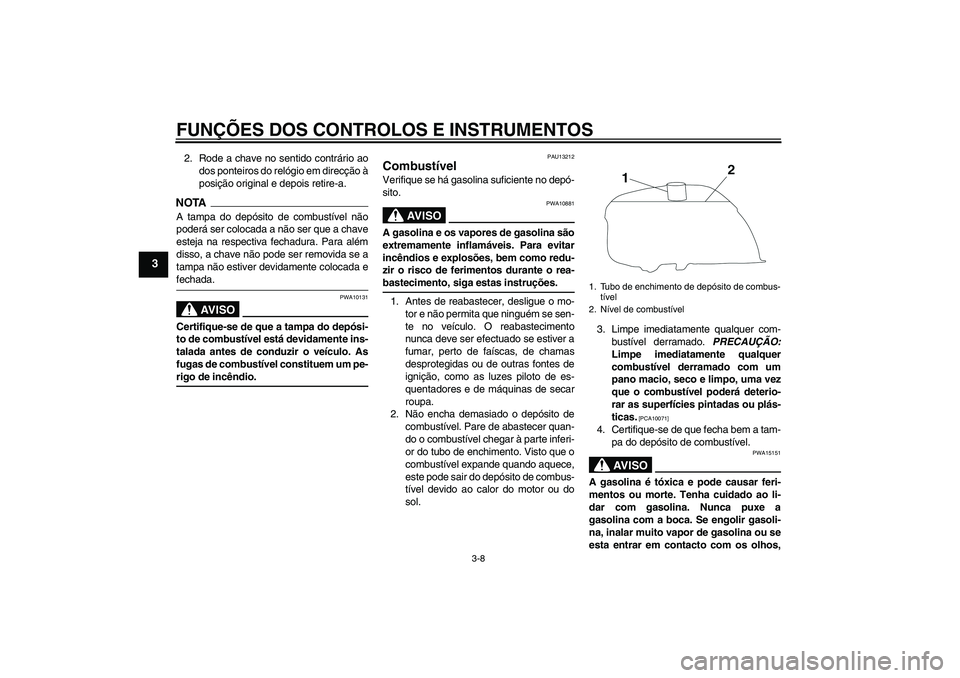

Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Pare de abastecer quan-
do o combustível chegar à parte inferi-
or do tubo de enchimento. Visto que o
combustível expande quando aquece,
este pode sair do depósito de combus-
tível devido ao calor do motor ou do
sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
U5D1P1P0.book Page 8 Friday, September 5, 2008 1:30 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para oseu vestuário, mude de roupa.
PAU33500
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina deuma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
PAU13433

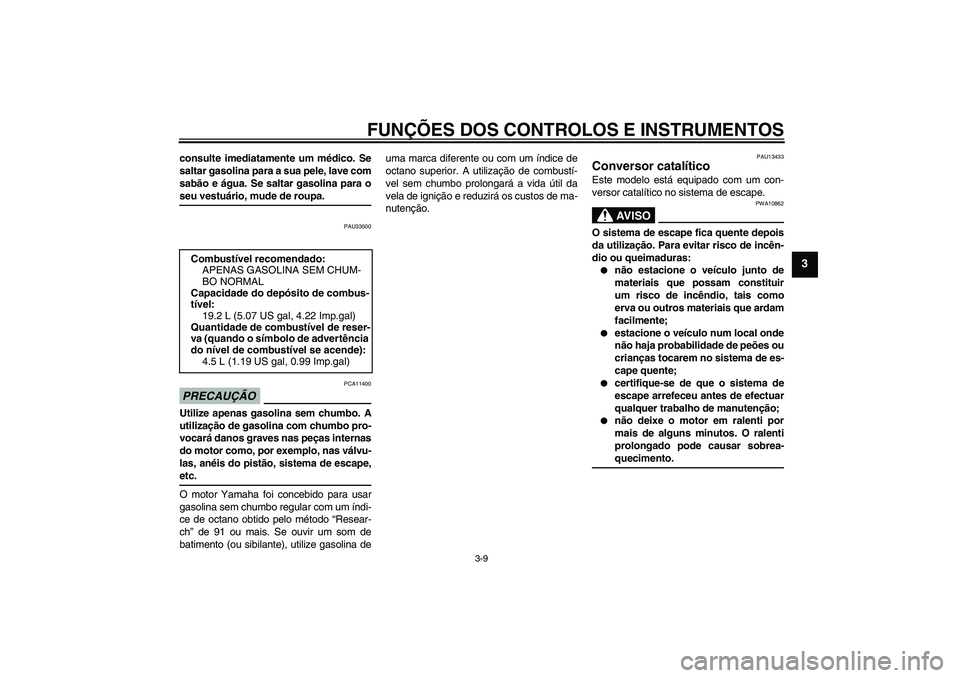

Conversor catalítico Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento. Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
19.2 L (5.07 US gal, 4.22 Imp.gal)
Quantidade de combustível de reser-
va (quando o símbolo de advertência
do nível de combustível se acende):
4.5 L (1.19 US gal, 0.99 Imp.gal)
U5D1P1P0.book Page 9 Friday, September 5, 2008 1:30 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversorcatalítico.
PAU13800

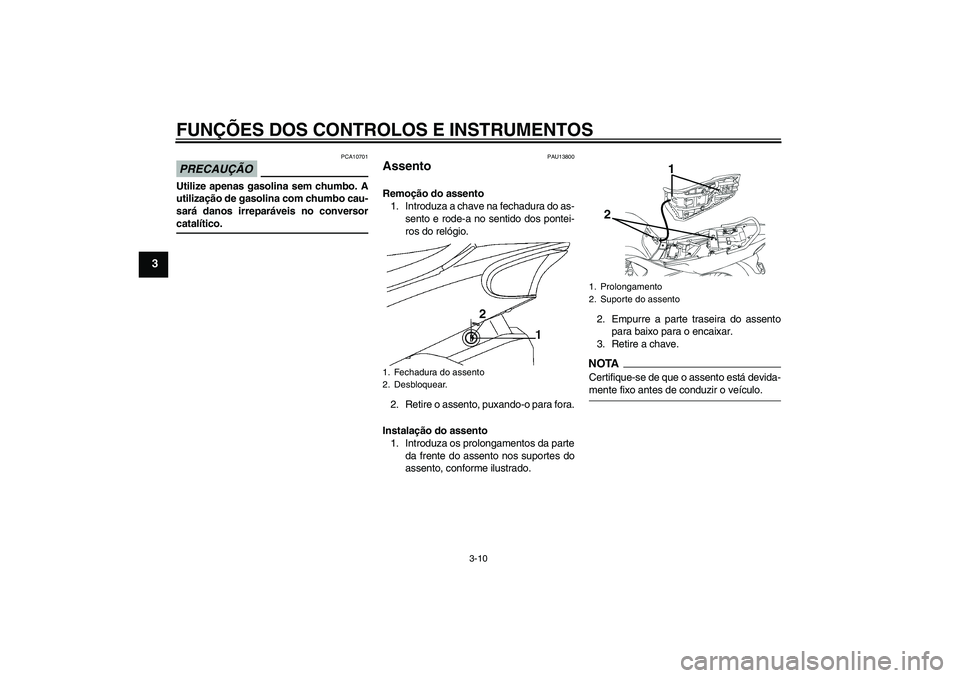

Assento Remoção do assento
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
2. Retire o assento, puxando-o para fora.
Instalação do assento
1. Introduza os prolongamentos da parte
da frente do assento nos suportes do
assento, conforme ilustrado.2. Empurre a parte traseira do assento
para baixo para o encaixar.
3. Retire a chave.
NOTACertifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
1. Fechadura do assento
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
U5D1P1P0.book Page 10 Friday, September 5, 2008 1:30 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU14301

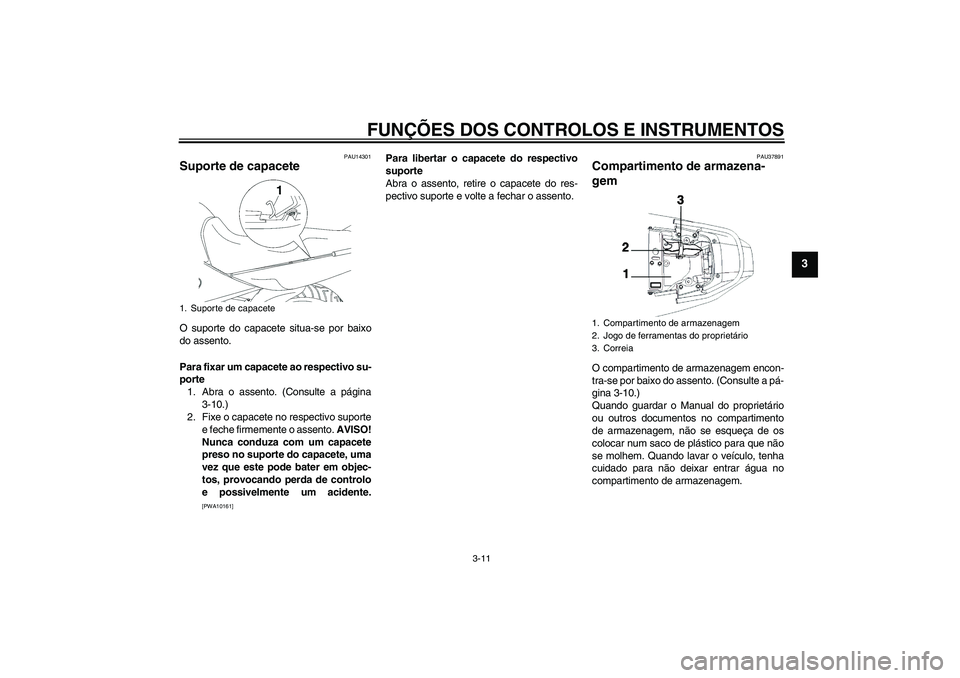

Suporte de capacete O suporte do capacete situa-se por baixo
do assento.
Para fixar um capacete ao respectivo su-
porte
1. Abra o assento. (Consulte a página
3-10.)
2. Fixe o capacete no respectivo suporte
e feche firmemente o assento. AVISO!
Nunca conduza com um capacete
preso no suporte do capacete, uma
vez que este pode bater em objec-
tos, provocando perda de controlo
e possivelmente um acidente.
[PWA10161]
Para libertar o capacete do respectivo
suporte
Abra o assento, retire o capacete do res-
pectivo suporte e volte a fechar o assento.
PAU37891
Compartimento de armazena-
gem O compartimento de armazenagem encon-
tra-se por baixo do assento. (Consulte a pá-
gina 3-10.)
Quando guardar o Manual do proprietário
ou outros documentos no compartimento
de armazenagem, não se esqueça de os
colocar num saco de plástico para que não
se molhem. Quando lavar o veículo, tenha
cuidado para não deixar entrar água no
compartimento de armazenagem.
1. Suporte de capacete
1. Compartimento de armazenagem
2. Jogo de ferramentas do proprietário
3. Correia
U5D1P1P0.book Page 11 Friday, September 5, 2008 1:30 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU14881

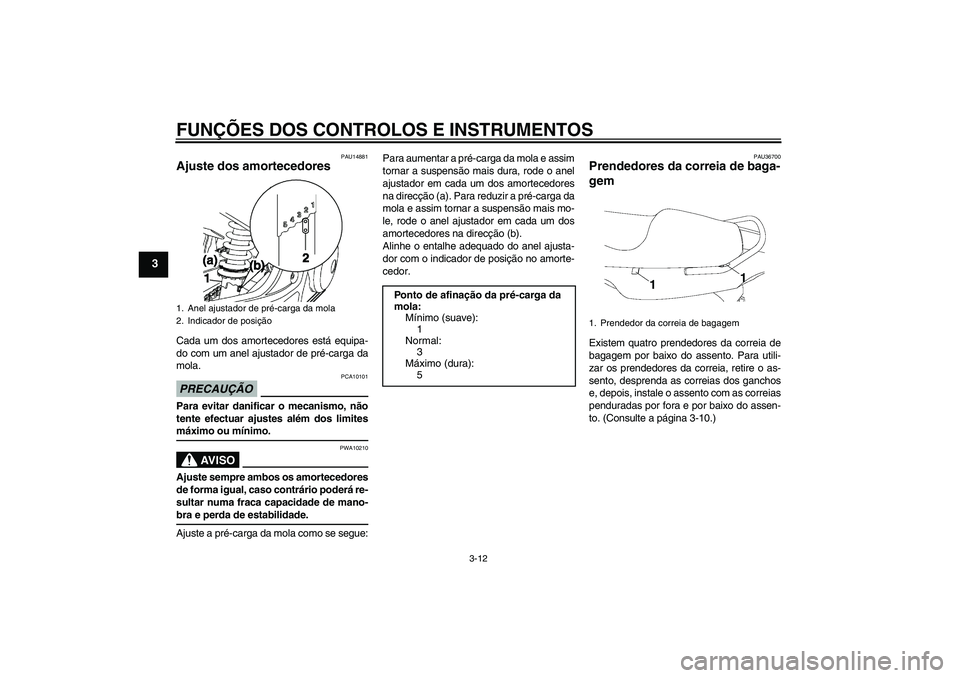

Ajuste dos amortecedores Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limitesmáximo ou mínimo.
AV I S O
PWA10210
Ajuste sempre ambos os amortecedores
de forma igual, caso contrário poderá re-
sultar numa fraca capacidade de mano-bra e perda de estabilidade.
Ajuste a pré-carga da mola como se segue:Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador em cada um dos amortecedores
na direcção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode o anel ajustador em cada um dos
amortecedores na direcção (b).
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
PAU36700
Prendedores da correia de baga-
gem Existem quatro prendedores da correia de
bagagem por baixo do assento. Para utili-
zar os prendedores da correia, retire o as-
sento, desprenda as correias dos ganchos
e, depois, instale o assento com as correias
penduradas por fora e por baixo do assen-
to. (Consulte a página 3-10.)
1. Anel ajustador de pré-carga da mola
2. Indicador de posição
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
1
Normal:
3
Máximo (dura):
5
1. Prendedor da correia de bagagem
U5D1P1P0.book Page 12 Friday, September 5, 2008 1:30 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU15301

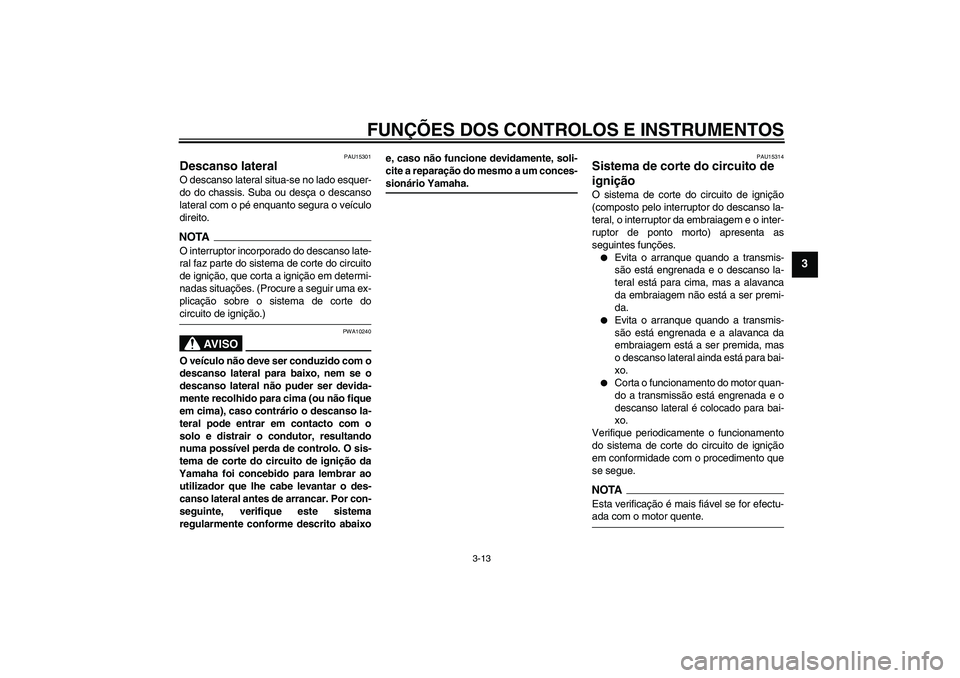

Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixoe, caso não funcione devidamente, soli-
cite a reparação do mesmo a um conces-
sionário Yamaha.
PAU15314
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.


Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.


Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral é colocado para bai-
xo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
NOTAEsta verificação é mais fiável se for efectu-ada com o motor quente.
U5D1P1P0.book Page 13 Friday, September 5, 2008 1:30 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está regulado para
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido.O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃO
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o sistema
antes de conduzir o veículo.
AVISO
“ ”.

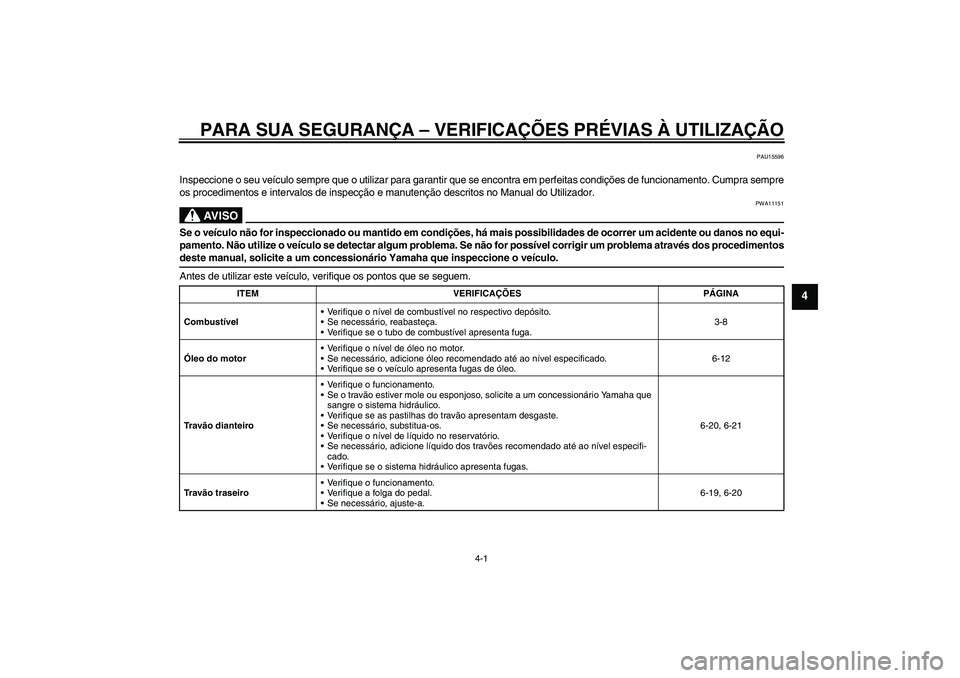

U5D1P1P0.book Page 14 Friday, September 5, 2008 1:30 PM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15596
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AV I S O
PWA11151
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentosdeste manual, solicite a um concessionário Yamaha que inspeccione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
CombustívelVerifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.3-8
Óleo do motorVerifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-12
Tr a vão dianteiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-20, 6-21
Tr a vão traseiroVerifique o funcionamento.
Verifique a folga do pedal.
Se necessário, ajuste-a.6-19, 6-20

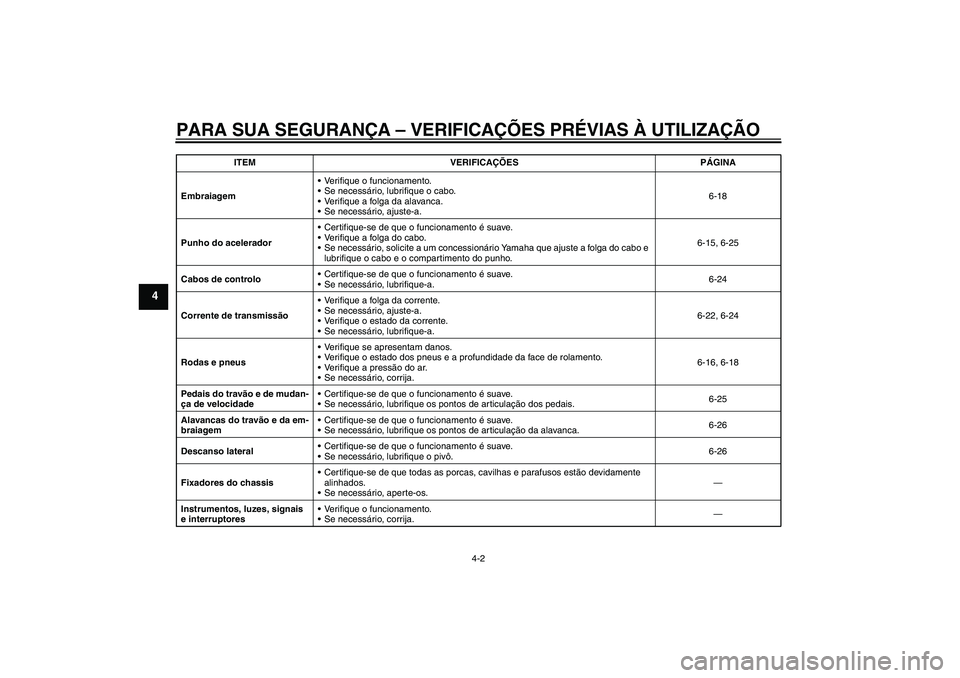

U5D1P1P0.book Page 1 Friday, September 5, 2008 1:30 PM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
EmbraiagemVerifique o funcionamento.
Se necessário, lubrifique o cabo.
Verifique a folga da alavanca.
Se necessário, ajuste-a.6-18
Punho do aceleradorCertifique-se de que o funcionamento é suave.
Verifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do cabo e
lubrifique o cabo e o compartimento do punho.6-15, 6-25
Cabos de controloCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a.6-24
Corrente de transmissãoVerifique a folga da corrente.
Se necessário, ajuste-a.
Verifique o estado da corrente.
Se necessário, lubrifique-a.6-22, 6-24
Rodas e pneusVerifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.6-16, 6-18
Pedais do travão e de mudan-
ça de velocidadeCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.6-25
Alavancas do travão e da em-
braiagemCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.6-26
Descanso lateralCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique o pivô.6-26
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptoresVerifique o funcionamento.
Se necessário, corrija.— ITEM VERIFICAÇÕES PÁGINA
U5D1P1P0.book Page 2 Friday, September 5, 2008 1:30 PM
