MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6

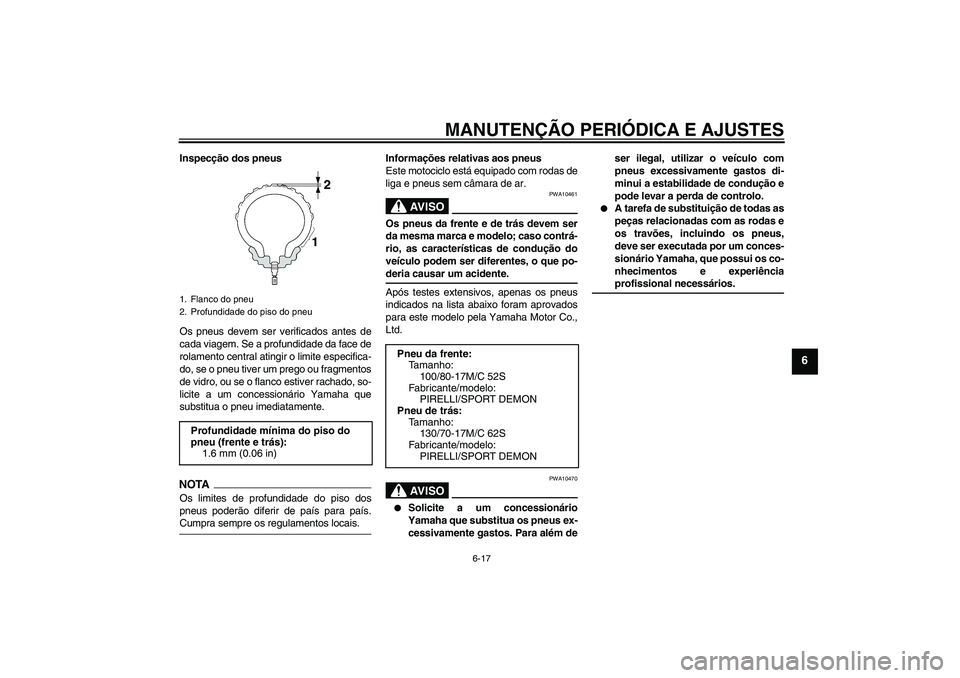

Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar.
AV I S O
PWA10461
Os pneus da frente e de trás devem ser
da mesma marca e modelo; caso contrá-
rio, as características de condução do
veículo podem ser diferentes, o que po-deria causar um acidente.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além deser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.
1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
100/80-17M/C 52S
Fabricante/modelo:
PIRELLI/SPORT DEMON
Pneu de trás:
Tamanho:
130/70-17M/C 62S
Fabricante/modelo:
PIRELLI/SPORT DEMON
U5D1P1P0.book Page 17 Friday, September 5, 2008 1:30 PM

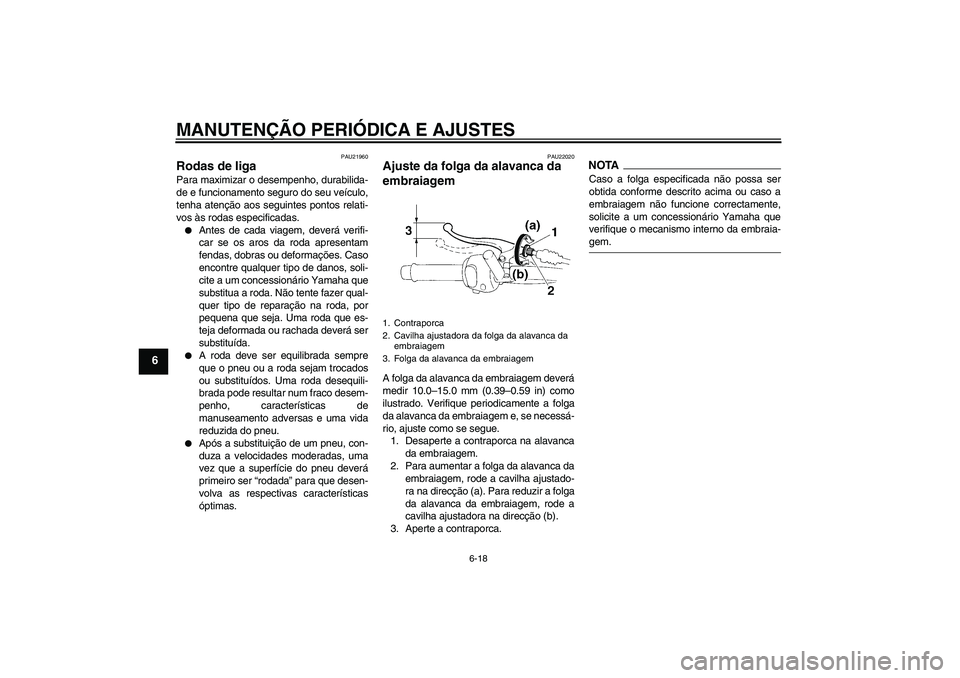

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU22020
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção (a). Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção (b).
3. Aperte a contraporca.
NOTACaso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione correctamente,
solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-gem.
1. Contraporca
2. Cavilha ajustadora da folga da alavanca da
embraiagem
3. Folga da alavanca da embraiagem
U5D1P1P0.book Page 18 Friday, September 5, 2008 1:30 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
PAU22192

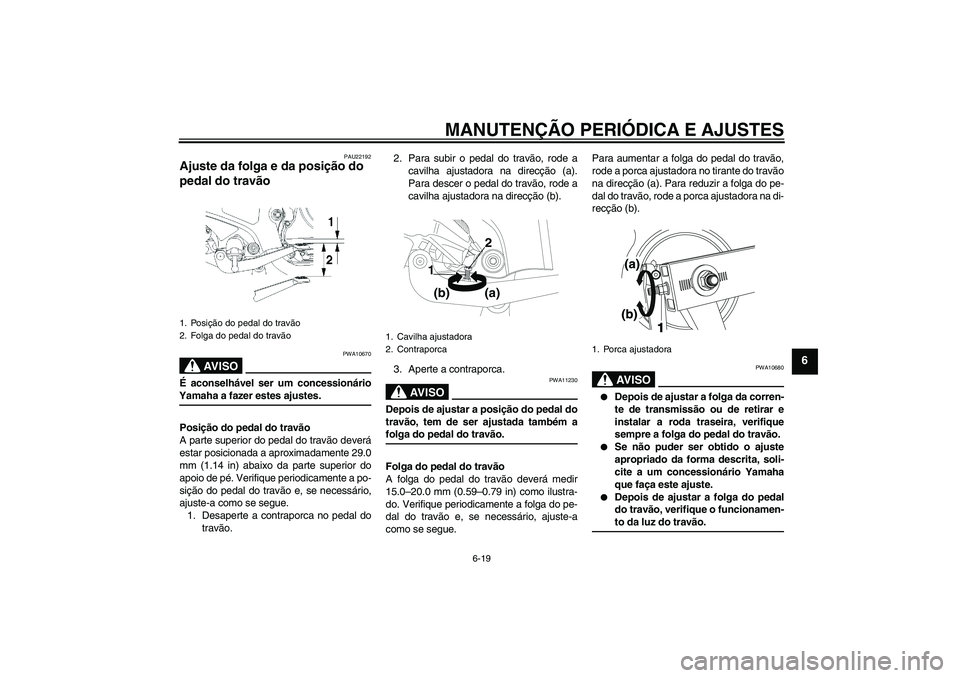

Ajuste da folga e da posição do
pedal do travão
AV I S O
PWA10670
É aconselhável ser um concessionárioYamaha a fazer estes ajustes.
Posição do pedal do travão
A parte superior do pedal do travão deverá
estar posicionada a aproximadamente 29.0
mm (1.14 in) abaixo da parte superior do
apoio de pé. Verifique periodicamente a po-
sição do pedal do travão e, se necessário,
ajuste-a como se segue.
1. Desaperte a contraporca no pedal do
travão.2. Para subir o pedal do travão, rode a
cavilha ajustadora na direcção (a).
Para descer o pedal do travão, rode a
cavilha ajustadora na direcção (b).
3. Aperte a contraporca.
AV I S O
PWA11230
Depois de ajustar a posição do pedal do
travão, tem de ser ajustada também afolga do pedal do travão.
Folga do pedal do travão
A folga do pedal do travão deverá medir
15.0–20.0 mm (0.59–0.79 in) como ilustra-
do. Verifique periodicamente a folga do pe-
dal do travão e, se necessário, ajuste-a
como se segue.Para aumentar a folga do pedal do travão,
rode a porca ajustadora no tirante do travão
na direcção (a). Para reduzir a folga do pe-
dal do travão, rode a porca ajustadora na di-
recção (b).
AV I S O
PWA10680


Depois de ajustar a folga da corren-
te de transmissão ou de retirar e
instalar a roda traseira, verifique
sempre a folga do pedal do travão.


Se não puder ser obtido o ajuste
apropriado da forma descrita, soli-
cite a um concessionário Yamaha
que faça este ajuste.


Depois de ajustar a folga do pedal
do travão, verifique o funcionamen-to da luz do travão.
1. Posição do pedal do travão
2. Folga do pedal do travão
1. Cavilha ajustadora
2. Contraporca
1
2
(b)
(a)
1. Porca ajustadora
U5D1P1P0.book Page 19 Friday, September 5, 2008 1:30 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
PAU22272

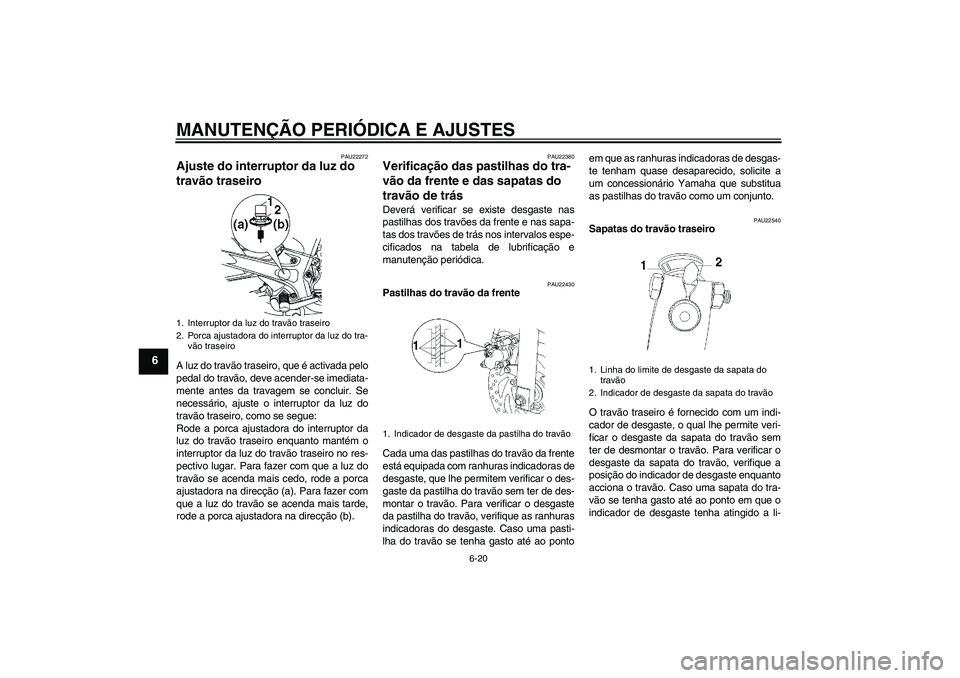

Ajuste do interruptor da luz do
travão traseiro A luz do travão traseiro, que é activada pelo
pedal do travão, deve acender-se imediata-
mente antes da travagem se concluir. Se
necessário, ajuste o interruptor da luz do
travão traseiro, como se segue:
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
ajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU22380
Verificação das pastilhas do tra-
vão da frente e das sapatas do
travão de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e nas sapa-
tas dos travões de trás nos intervalos espe-
cificados na tabela de lubrificação e
manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao pontoem que as ranhuras indicadoras de desgas-
te tenham quase desaparecido, solicite a
um concessionário Yamaha que substitua
as pastilhas do travão como um conjunto.
PAU22540
Sapatas do travão traseiro
O travão traseiro é fornecido com um indi-
cador de desgaste, o qual lhe permite veri-
ficar o desgaste da sapata do travão sem
ter de desmontar o travão. Para verificar o
desgaste da sapata do travão, verifique a
posição do indicador de desgaste enquanto
acciona o travão. Caso uma sapata do tra-
vão se tenha gasto até ao ponto em que o
indicador de desgaste tenha atingido a li-
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
1. Indicador de desgaste da pastilha do travão
1. Linha do limite de desgaste da sapata do
travão
2. Indicador de desgaste da sapata do travão
U5D1P1P0.book Page 20 Friday, September 5, 2008 1:30 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6

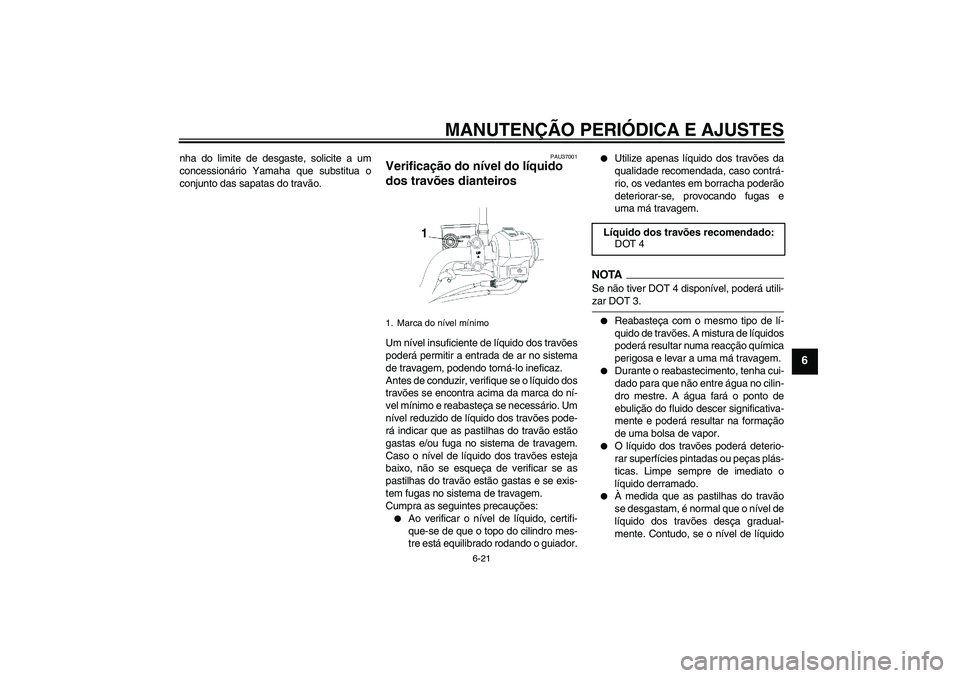

nha do limite de desgaste, solicite a um
concessionário Yamaha que substitua o
conjunto das sapatas do travão.
PAU37001
Verificação do nível do líquido
dos travões dianteiros Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do cilindro mes-
tre está equilibrado rodando o guiador.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.
NOTASe não tiver DOT 4 disponível, poderá utili-zar DOT 3.

Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no cilin-
dro mestre. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
1. Marca do nível mínimo
Líquido dos travões recomendado:
DOT 4
U5D1P1P0.book Page 21 Friday, September 5, 2008 1:30 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6

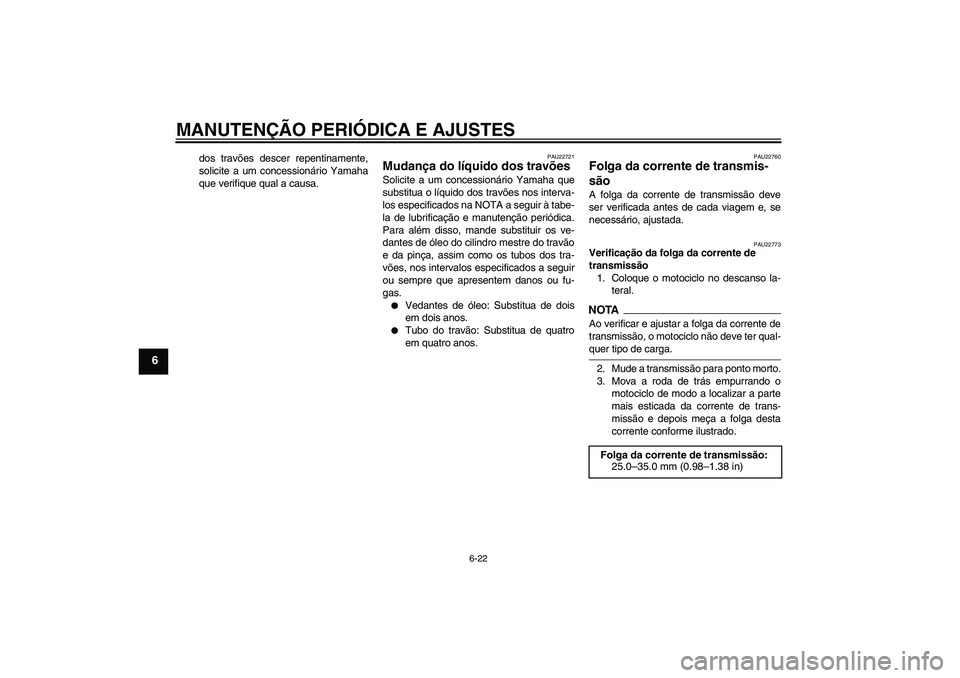

dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22721
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo do cilindro mestre do travão
e da pinça, assim como os tubos dos tra-
vões, nos intervalos especificados a seguir
ou sempre que apresentem danos ou fu-
gas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubo do travão: Substitua de quatro
em quatro anos.
PAU22760
Folga da corrente de transmis-
são A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22773
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.NOTA
Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Mova a roda de trás empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga desta
corrente conforme ilustrado.
Folga da corrente de transmissão:
25.0–35.0 mm (0.98–1.38 in)
U5D1P1P0.book Page 22 Friday, September 5, 2008 1:30 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6

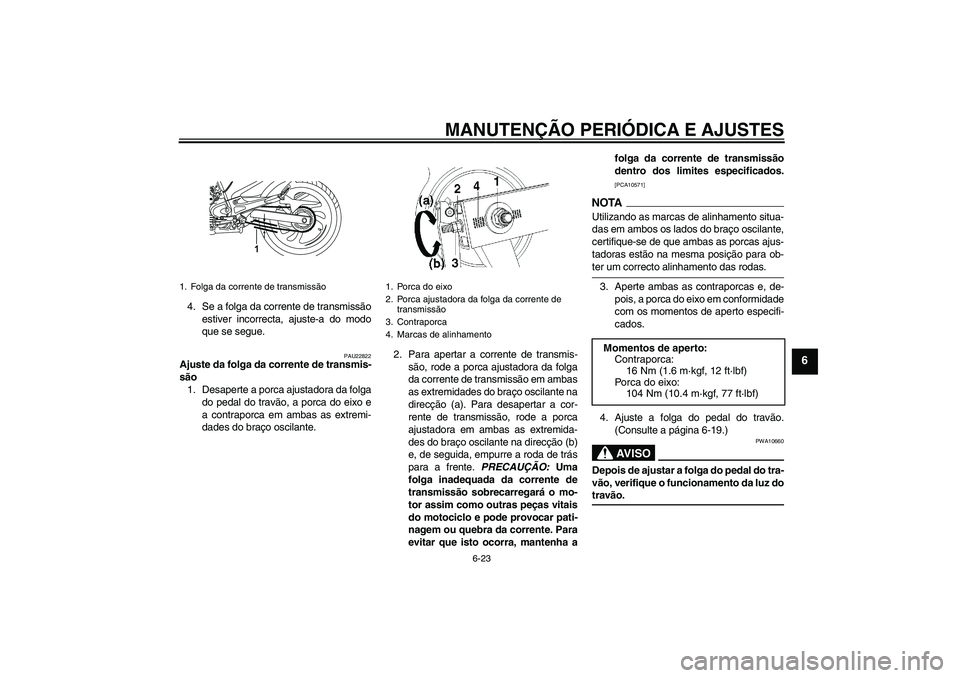

4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU22822
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca ajustadora da folga
do pedal do travão, a porca do eixo e
a contraporca em ambas as extremi-
dades do braço oscilante.2. Para apertar a corrente de transmis-
são, rode a porca ajustadora da folga
da corrente de transmissão em ambas
as extremidades do braço oscilante na
direcção (a). Para desapertar a cor-
rente de transmissão, rode a porca
ajustadora em ambas as extremida-
des do braço oscilante na direcção (b)
e, de seguida, empurre a roda de trás
para a frente. PRECAUÇÃO: Uma
folga inadequada da corrente de
transmissão sobrecarregará o mo-
tor assim como outras peças vitais
do motociclo e pode provocar pati-
nagem ou quebra da corrente. Para
evitar que isto ocorra, mantenha afolga da corrente de transmissão
dentro dos limites especificados.
[PCA10571]
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as porcas ajus-
tadoras estão na mesma posição para ob-ter um correcto alinhamento das rodas.
3. Aperte ambas as contraporcas e, de-
pois, a porca do eixo em conformidade
com os momentos de aperto especifi-
cados.
4. Ajuste a folga do pedal do travão.
(Consulte a página 6-19.)
AV I S O
PWA10660
Depois de ajustar a folga do pedal do tra-
vão, verifique o funcionamento da luz dotravão.
1. Folga da corrente de transmissão
1
1. Porca do eixo
2. Porca ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Marcas de alinhamento
Momentos de aperto:
Contraporca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Porca do eixo:
104 Nm (10.4 m·kgf, 77 ft·lbf)
U5D1P1P0.book Page 23 Friday, September 5, 2008 1:30 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAU23023

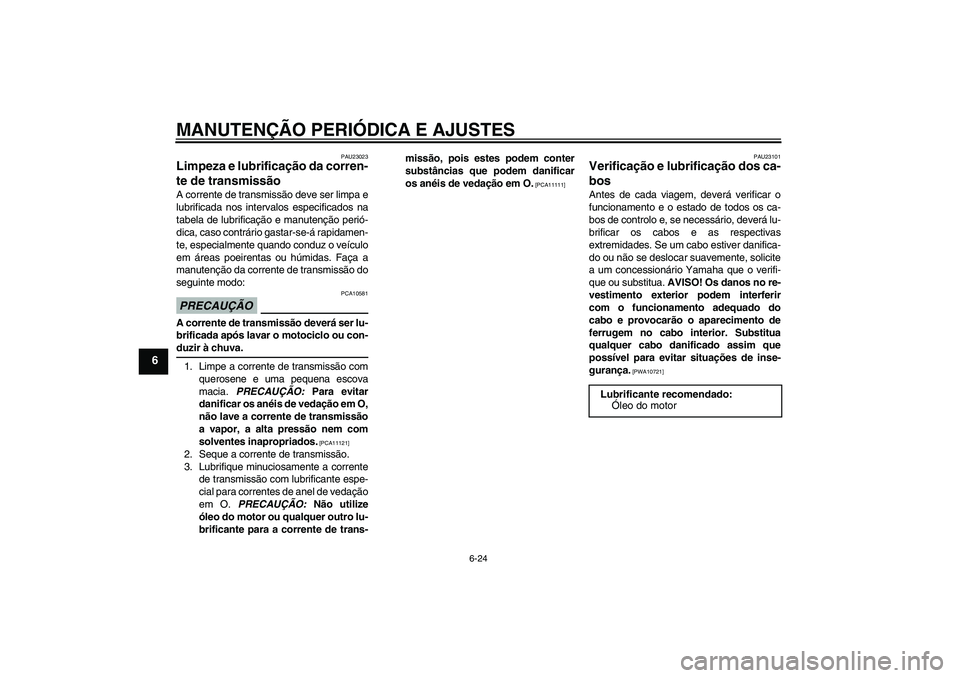

Limpeza e lubrificação da corren-
te de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11121]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11111]PAU23101
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Os danos no re-
vestimento exterior podem interferir
com o funcionamento adequado do
cabo e provocarão o aparecimento de
ferrugem no cabo interior. Substitua
qualquer cabo danificado assim que
possível para evitar situações de inse-
gurança.
[PWA10721]
Lubrificante recomendado:
Óleo do motor
U5D1P1P0.book Page 24 Friday, September 5, 2008 1:30 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
PAU23111

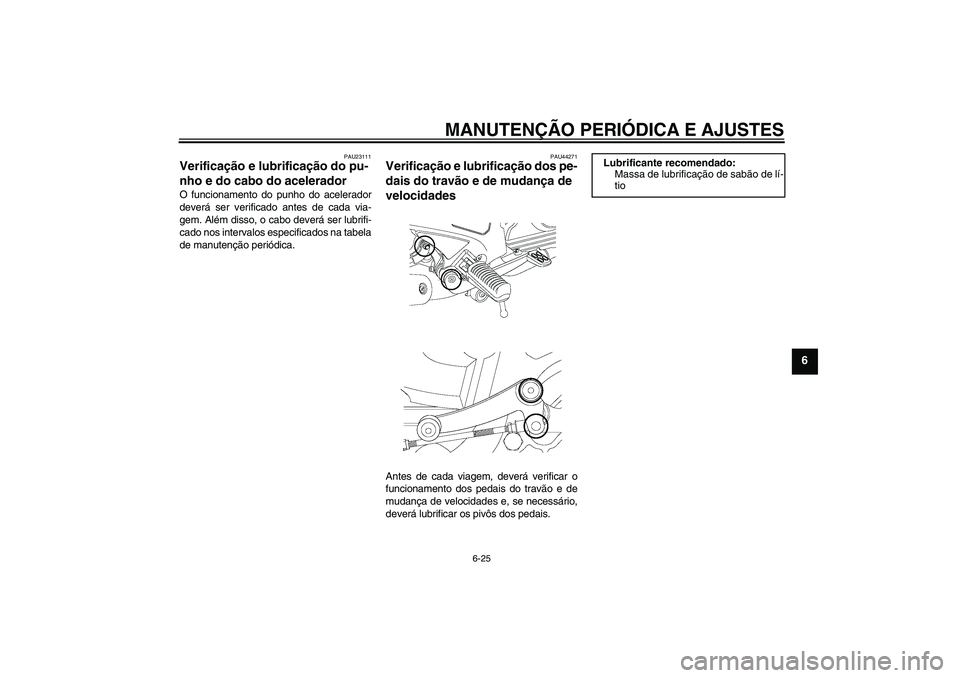

Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU44271
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U5D1P1P0.book Page 25 Friday, September 5, 2008 1:30 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
PAU23142

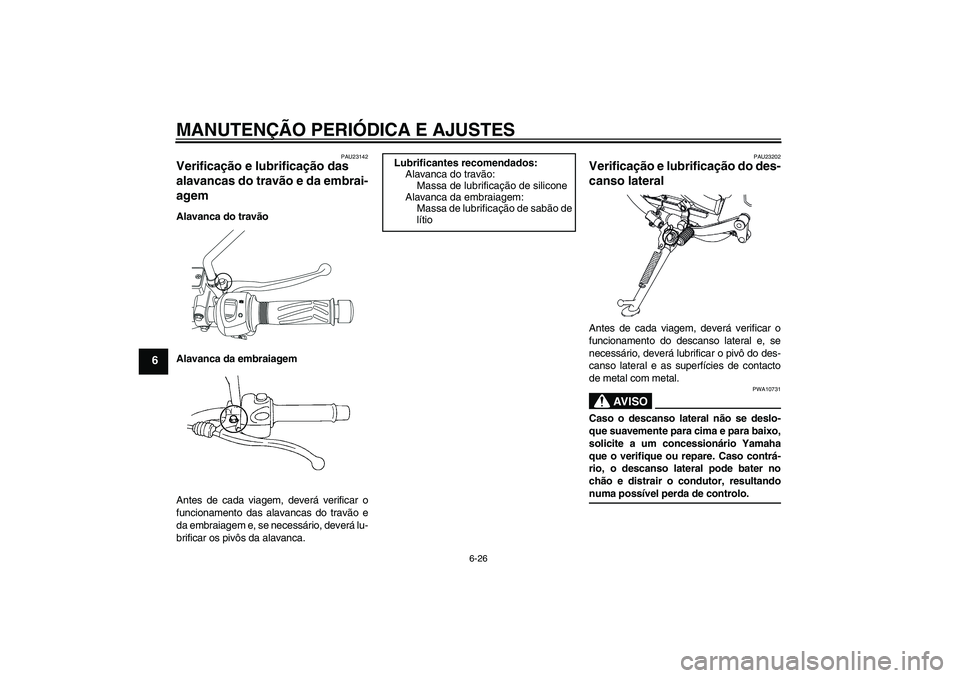

Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
PAU23202
Verificação e lubrificação do des-
canso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10731
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultandonuma possível perda de controlo.
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão de
lítio
U5D1P1P0.book Page 26 Friday, September 5, 2008 1:30 PM
