YAMAHA YFM250R 2008 Notices Demploi (in French)

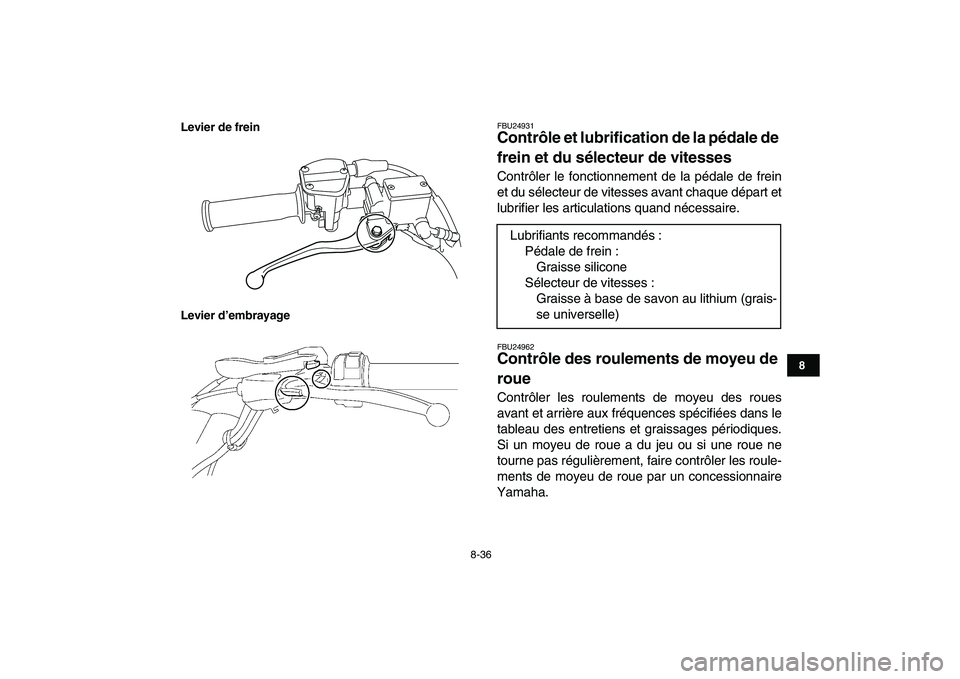

8-36
1
2
3
4
5
6
78
9
10
11
Levier de frein
Levier d’embrayage

FBU24931
Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses
Contrôler le fonctionnement de la pédale de frein
et du sélecteur de vitesses avant chaque départ et
lubrifier les articulations quand nécessaire.
FBU24962
Contrôle des roulements de moyeu de
roue
Contrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha.
Lubrifiants recommandés :
Pédale de frein :
Graisse silicone
Sélecteur de vitesses :
Graisse à base de savon au lithium (grais-
se universelle)

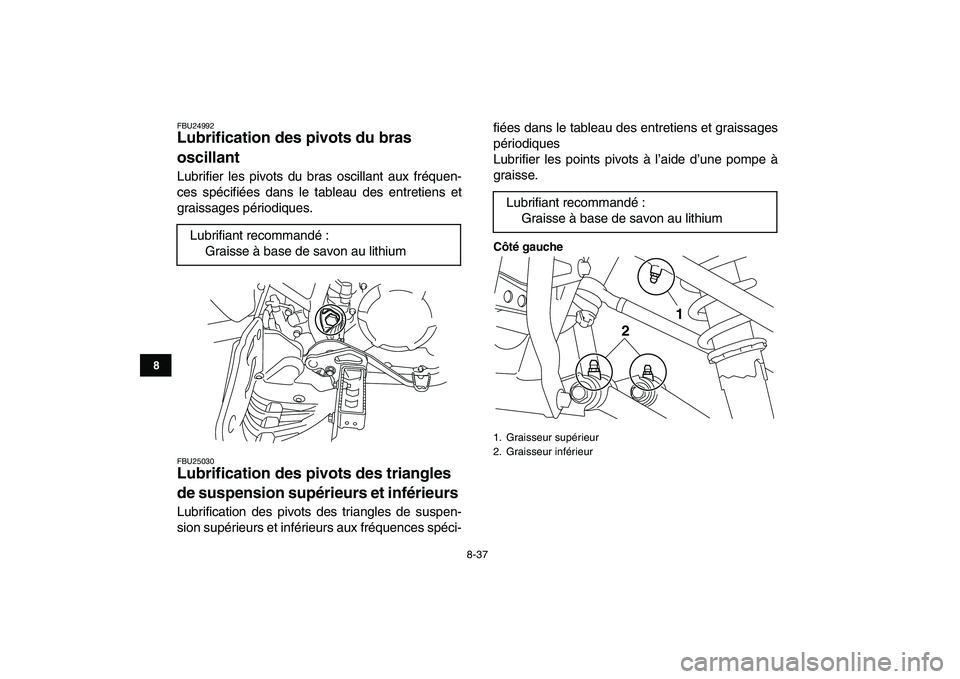

8-37
1
2
3
4
5
6
78
9
10
11

FBU24992
Lubrification des pivots du bras
oscillant
Lubrifier les pivots du bras oscillant aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
FBU25030
Lubrification des pivots des triangles
de suspension supérieurs et inférieurs
Lubrification des pivots des triangles de suspen-
sion supérieurs et inférieurs aux fréquences spéci-fiées dans le tableau des entretiens et graissages
périodiques
Lubrifier les points pivots à l’aide d’une pompe à
graisse.
Côté gauche
Lubrifiant recommandé :
Graisse à base de savon au lithium
Lubrifiant recommandé :
Graisse à base de savon au lithium
1. Graisseur supérieur
2. Graisseur inférieur
2
1

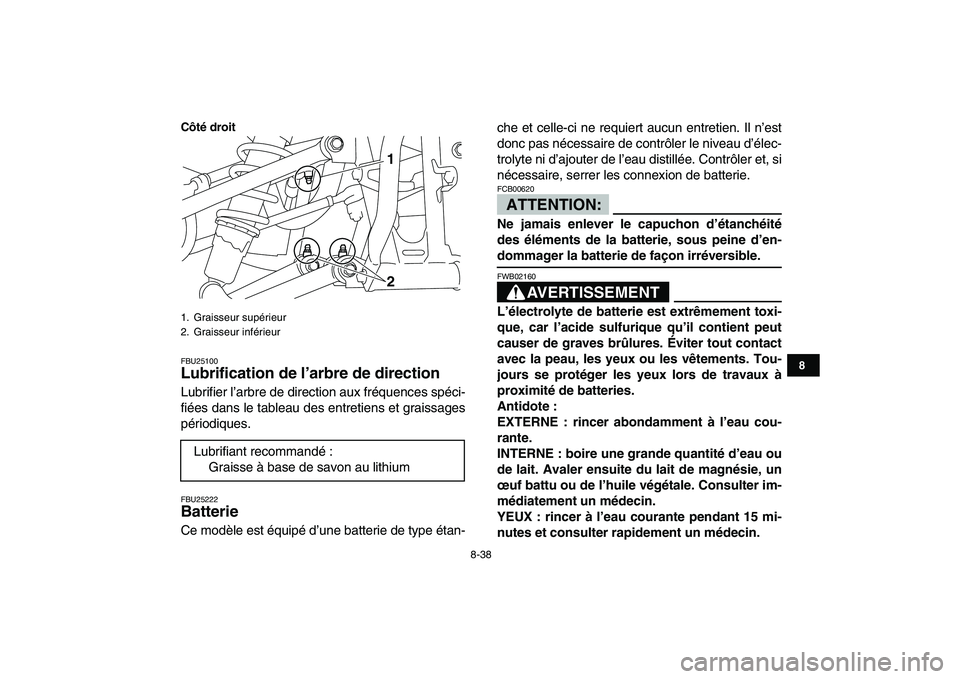

8-38
1
2
3
4
5
6
78
9
10
11
Côté droit

FBU25100
Lubrification de l’arbre de direction
Lubrifier l’arbre de direction aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
FBU25222
Batterie
Ce modèle est équipé d’une batterie de type étan-che et celle-ci ne requiert aucun entretien. Il n’est
donc pas nécessaire de contrôler le niveau d’élec-
trolyte ni d’ajouter de l’eau distillée. Contrôler et, si
nécessaire, serrer les connexion de batterie.ATTENTION:

FCB00620
Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible.AVERTISSEMENT
FWB02160
L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
1. Graisseur supérieur
2. Graisseur inférieur
Lubrifiant recommandé :
Graisse à base de savon au lithium
1
2

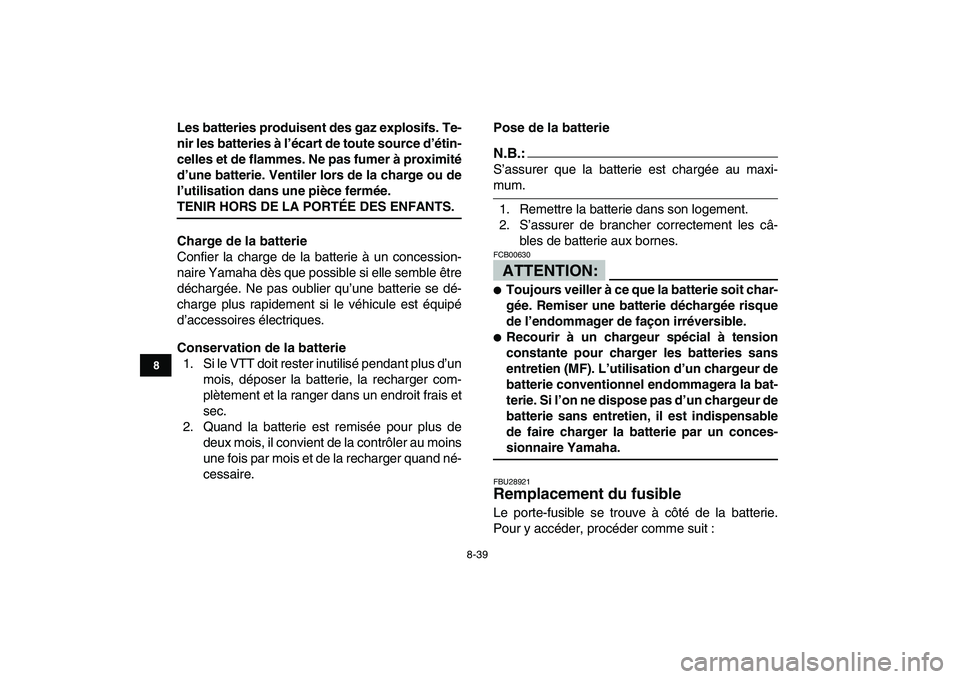

8-39
1
2
3
4
5
6
78
9
10
11

Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
Conservation de la batterie
1. Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger com-
plètement et la ranger dans un endroit frais et
sec.
2. Quand la batterie est remisée pour plus de
deux mois, il convient de la contrôler au moins
une fois par mois et de la recharger quand né-
cessaire.
Pose de la batterieN.B.:

S’assurer que la batterie est chargée au maxi-
mum.
1. Remettre la batterie dans son logement.
2. S’assurer de brancher correctement les câ-
bles de batterie aux bornes.
ATTENTION:

FCB00630

Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque
de l’endommager de façon irréversible.

Recourir à un chargeur spécial à tension
constante pour charger les batteries sans
entretien (MF). L’utilisation d’un chargeur de
batterie conventionnel endommagera la bat-
terie. Si l’on ne dispose pas d’un chargeur de
batterie sans entretien, il est indispensable
de faire charger la batterie par un conces-
sionnaire Yamaha.
FBU28921
Remplacement du fusible
Le porte-fusible se trouve à côté de la batterie.
Pour y accéder, procéder comme suit :

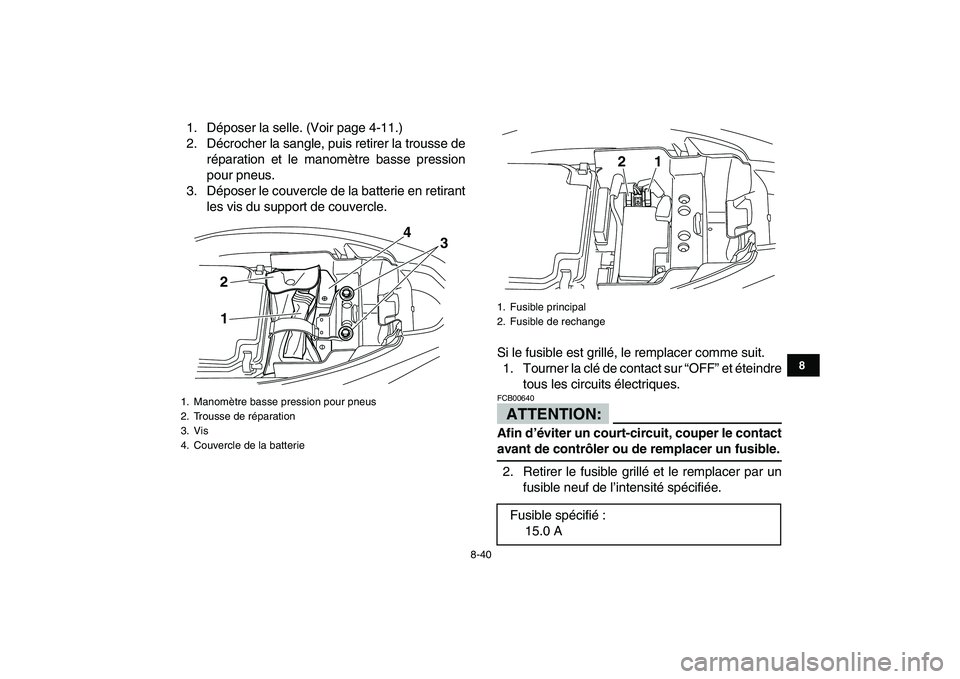

8-40
1
2
3
4
5
6
78
9
10
11

1. Déposer la selle. (Voir page 4-11.)
2. Décrocher la sangle, puis retirer la trousse de
réparation et le manomètre basse pression
pour pneus.
3. Déposer le couvercle de la batterie en retirant
les vis du support de couvercle.
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.ATTENTION:
FCB00640
Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
2. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
1. Manomètre basse pression pour pneus
2. Trousse de réparation
3. Vis
4. Couvercle de la batterie
3
24
1

1. Fusible principal
2. Fusible de rechange
Fusible spécifié :
15.0 A
1 2

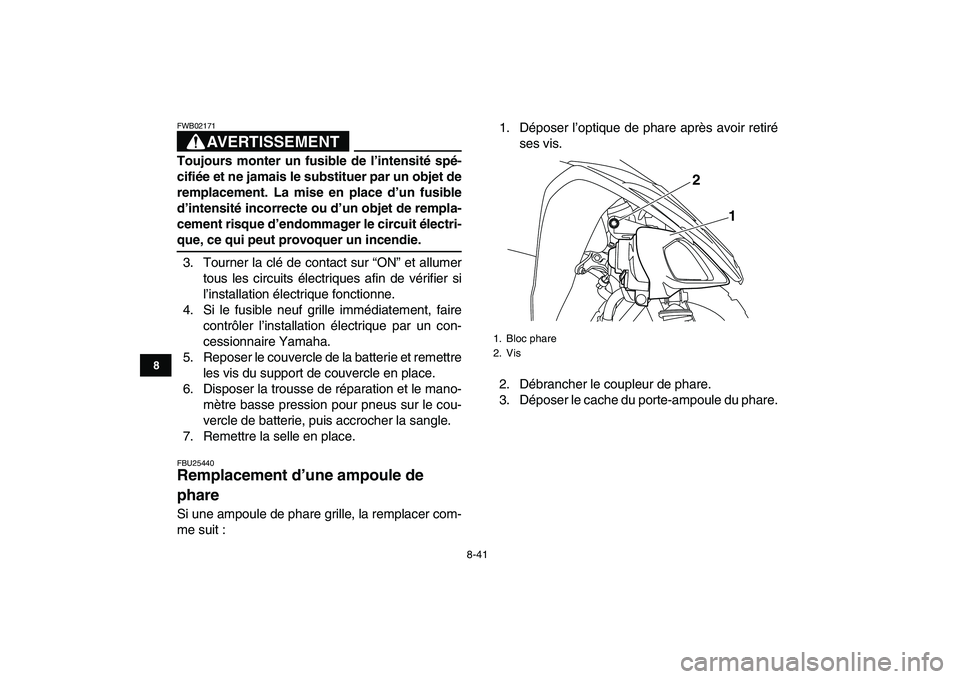

8-41
1
2
3
4
5
6
78
9
10
11
AVERTISSEMENT

FWB02171
Toujours monter un fusible de l’intensité spé-
cifiée et ne jamais le substituer par un objet de
remplacement. La mise en place d’un fusible
d’intensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit électri-
que, ce qui peut provoquer un incendie.
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’installation électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.
5. Reposer le couvercle de la batterie et remettre
les vis du support de couvercle en place.
6. Disposer la trousse de réparation et le mano-
mètre basse pression pour pneus sur le cou-
vercle de batterie, puis accrocher la sangle.
7. Remettre la selle en place.
FBU25440
Remplacement d’une ampoule de
phare
Si une ampoule de phare grille, la remplacer com-
me suit :1. Déposer l’optique de phare après avoir retiré
ses vis.
2. Débrancher le coupleur de phare.
3. Déposer le cache du porte-ampoule du phare.
1. Bloc phare
2. Vis
1 2

8-42
1
2
3
4
5
6
78
9
10
11

4. Retirer le porte-ampoule en appuyant sur ce-
lui-ci, puis en le tournant dans le sens inverse
des aiguilles d’une montre. Retirer ensuite
l’ampoule défectueuse.
AVERTISSEMENT

FWB02230
Ne pas toucher l’ampoule de phare tant qu’elle
est allumée ou immédiatement après son ex-
tinction. Il y a risque de brûlure et d’incendie si
l’ampoule chaude entre en contact avec un
produit inflammable. Attendre que l’ampoule
soit refroidie avant de la toucher ou de la dépo-
ser.
5. Remettre une ampoule de phare neuve en
place.
1. Cache du porte-ampoule de phare
2. Coupleur de phare
1
2

1. Porte-ampoule du phare
1

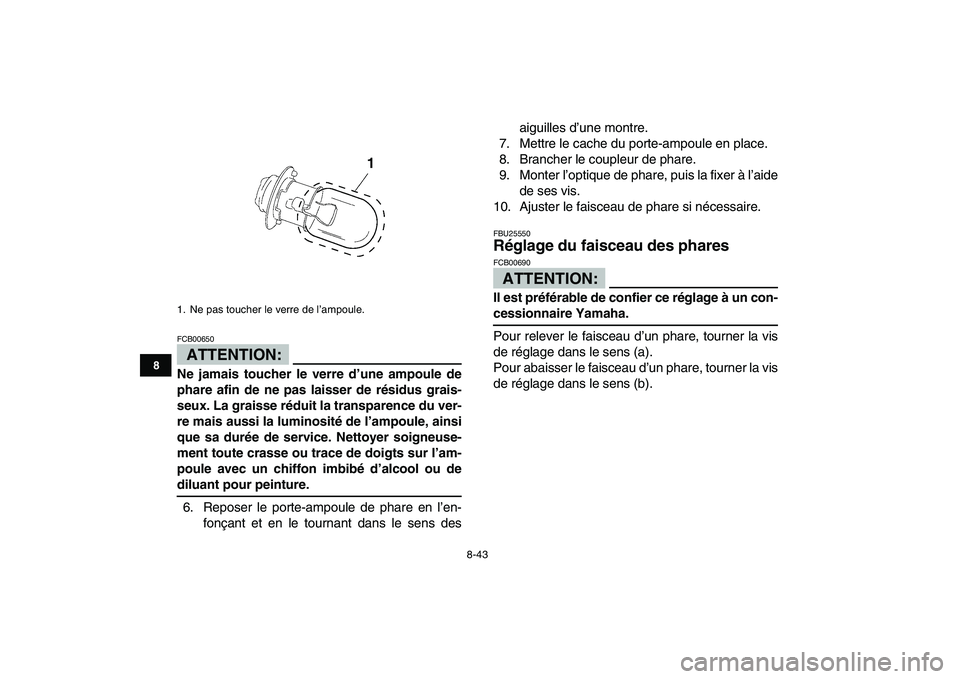

8-43
1
2
3
4
5
6
78
9
10
11
ATTENTION:

FCB00650
Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du ver-
re mais aussi la luminosité de l’ampoule, ainsi
que sa durée de service. Nettoyer soigneuse-
ment toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou de
diluant pour peinture.
6. Reposer le porte-ampoule de phare en l’en-
fonçant et en le tournant dans le sens desaiguilles d’une montre.
7. Mettre le cache du porte-ampoule en place.
8. Brancher le coupleur de phare.
9. Monter l’optique de phare, puis la fixer à l’aide
de ses vis.
10. Ajuster le faisceau de phare si nécessaire.
FBU25550
Réglage du faisceau des phares
ATTENTION:

FCB00690
Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.
Pour relever le faisceau d’un phare, tourner la vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
1. Ne pas toucher le verre de l’ampoule.
1

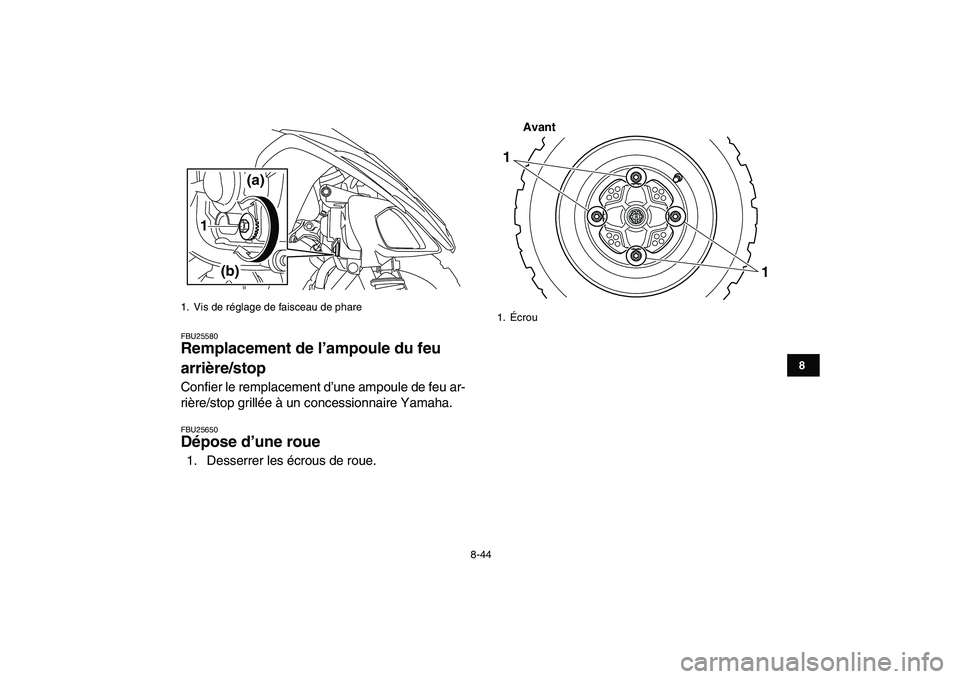

8-44
1
2
3
4
5
6
78
9
10
11

FBU25580
Remplacement de l’ampoule du feu
arrière/stop
Confier le remplacement d’une ampoule de feu ar-
rière/stop grillée à un concessionnaire Yamaha.
FBU25650
Dépose d’une roue
1. Desserrer les écrous de roue.
Avant
1. Vis de réglage de faisceau de phare
1(a)
(b)

1. Écrou
1
1

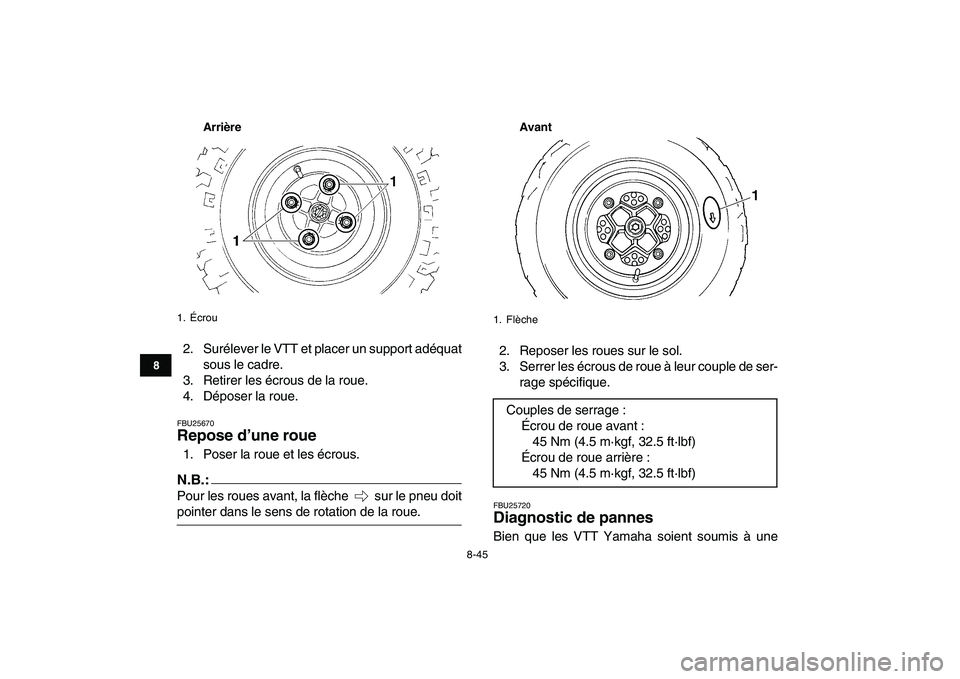

8-45
1
2
3
4
5
6
78
9
10
11
Arrière

2. Surélever le VTT et placer un support adéquat
sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
FBU25670
Repose d’une roue
1. Poser la roue et les écrous.
N.B.:

Pour les roues avant, la flèche sur le pneu doit
pointer dans le sens de rotation de la roue.
Avant
2. Reposer les roues sur le sol.
3. Serrer les écrous de roue à leur couple de ser-
rage spécifique.
FBU25720
Diagnostic de pannes
Bien que les VTT Yamaha soient soumis à une
1. Écrou
1. Flèche
Couples de serrage :
Écrou de roue avant :
45 Nm (4.5 m·kgf, 32.5 ft·lbf)
Écrou de roue arrière :
45 Nm (4.5 m·kgf, 32.5 ft·lbf)
