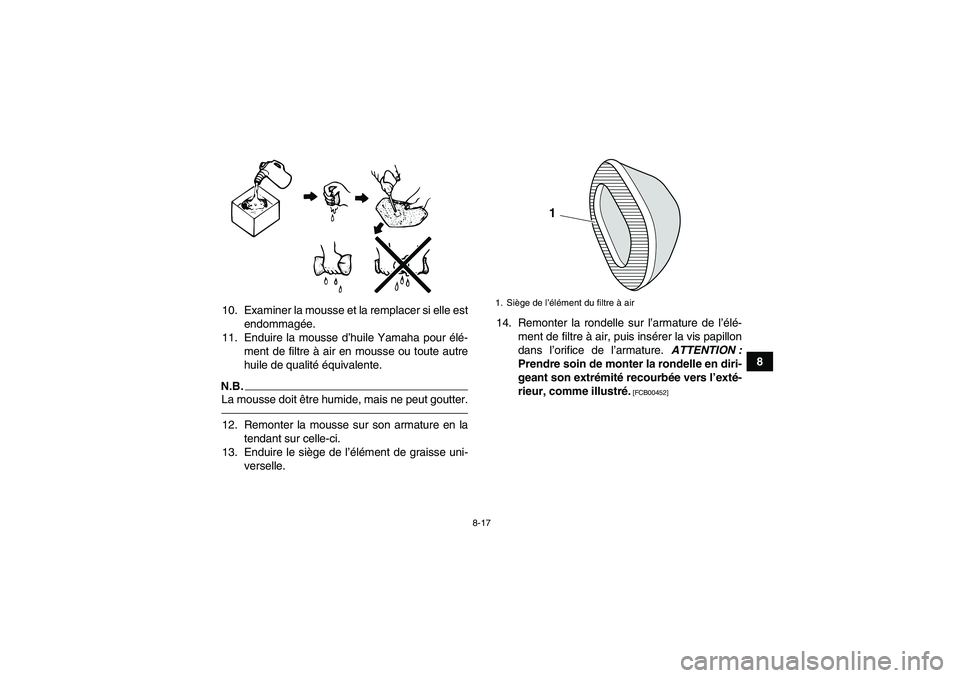

Page 101 of 144

8-17
8 10. Examiner la mousse et la remplacer si elle est
endommagée.
11. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.
N.B.La mousse doit être humide, mais ne peut goutter.12. Remonter la mousse sur son armature en la
tendant sur celle-ci.
13. Enduire le siège de l’élément de graisse uni-
verselle.14. Remonter la rondelle sur l’armature de l’élé-
ment de filtre à air, puis insérer la vis papillon
dans l’orifice de l’armature. ATTENTION :
Prendre soin de monter la rondelle en diri-
geant son extrémité recourbée vers l’exté-
rieur, comme illustré.
[FCB00452]
1. Siège de l’élément du filtre à air
1
U1BT60F0.book Page 17 Tuesday, April 14, 2009 10:12 PM

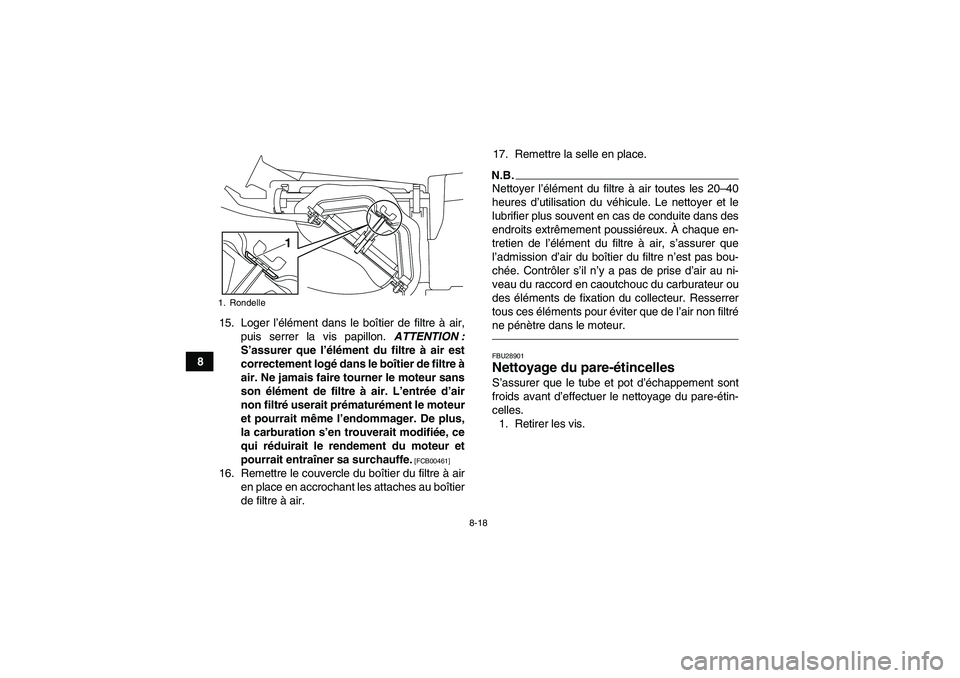

Page 102 of 144

8-18
815. Loger l’élément dans le boîtier de filtre à air,
puis serrer la vis papillon. ATTENTION :
S’assurer que l’élément du filtre à air est
correctement logé dans le boîtier de filtre à
air. Ne jamais faire tourner le moteur sans
son élément de filtre à air. L’entrée d’air
non filtré userait prématurément le moteur
et pourrait même l’endommager. De plus,
la carburation s’en trouverait modifiée, ce
qui réduirait le rendement du moteur et
pourrait entraîner sa surchauffe.
[FCB00461]
16. Remettre le couvercle du boîtier du filtre à air
en place en accrochant les attaches au boîtier
de filtre à air.17. Remettre la selle en place.
N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtré
ne pénètre dans le moteur.FBU28901Nettoyage du pare-étincelles S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis.
1. Rondelle
1
U1BT60F0.book Page 18 Tuesday, April 14, 2009 10:12 PM

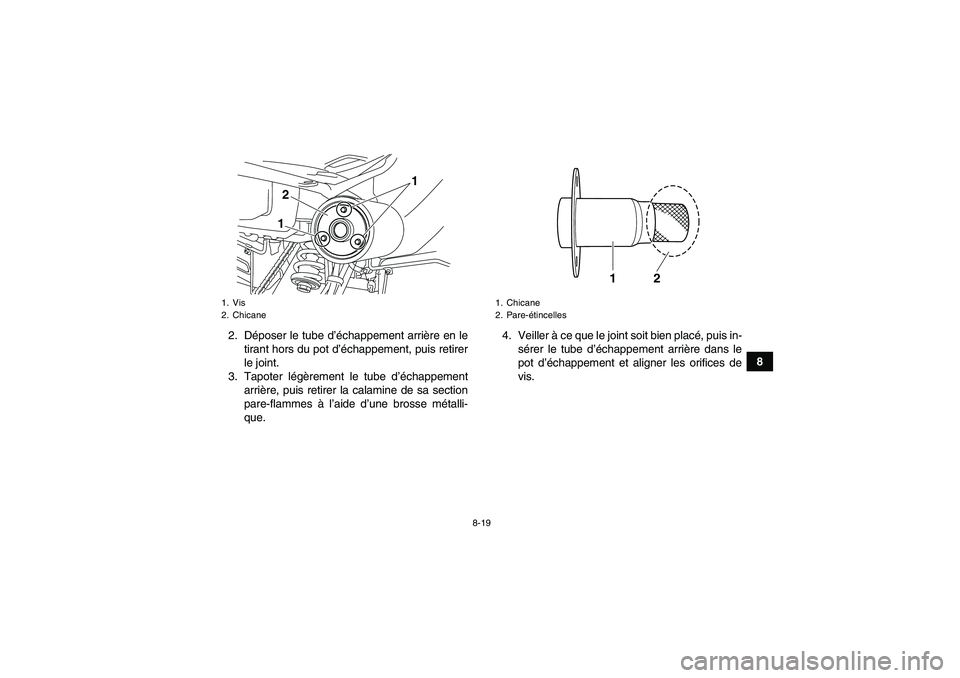

Page 103 of 144

8-19
8 2. Déposer le tube d’échappement arrière en le
tirant hors du pot d’échappement, puis retirer
le joint.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.4. Veiller à ce que le joint soit bien placé, puis in-
sérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.
1. Vis
2. Chicane
2
11
1. Chicane
2. Pare-étincelles
2 1
U1BT60F0.book Page 19 Tuesday, April 14, 2009 10:12 PM

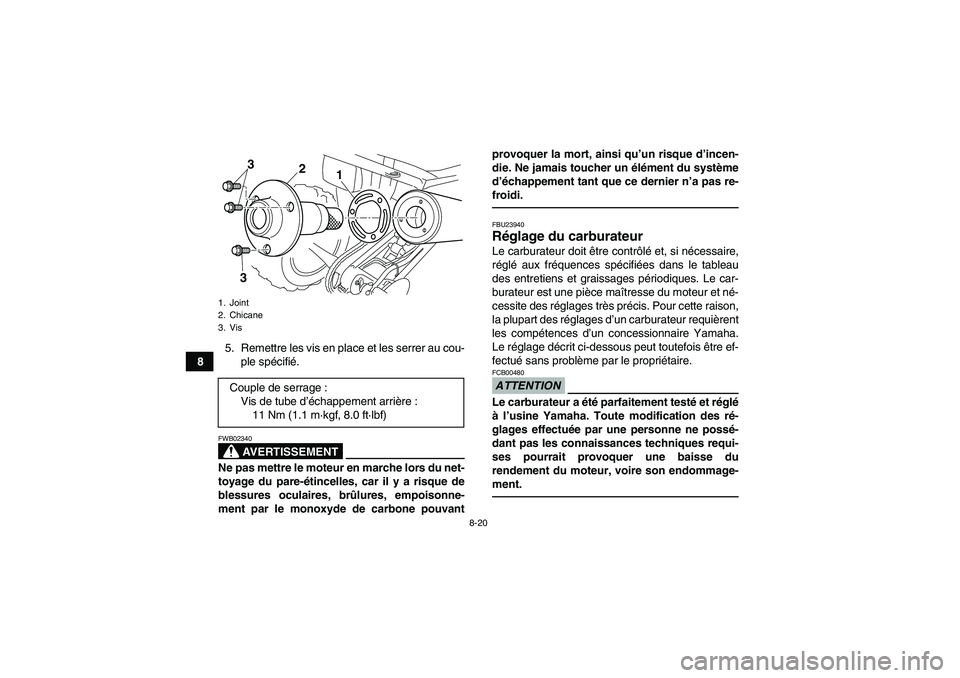

Page 104 of 144

8-20
85. Remettre les vis en place et les serrer au cou-
ple spécifié.
AVERTISSEMENT
FWB02340Ne pas mettre le moteur en marche lors du net-
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvantprovoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi.
FBU23940Réglage du carburateur Le carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
cessite des réglages très précis. Pour cette raison,
la plupart des réglages d’un carburateur requièrent
les compétences d’un concessionnaire Yamaha.
Le réglage décrit ci-dessous peut toutefois être ef-
fectué sans problème par le propriétaire.ATTENTIONFCB00480Le carburateur a été parfaitement testé et réglé
à l’usine Yamaha. Toute modification des ré-
glages effectuée par une personne ne possé-
dant pas les connaissances techniques requi-
ses pourrait provoquer une baisse du
rendement du moteur, voire son endommage-
ment.
1. Joint
2. Chicane
3. VisCouple de serrage :
Vis de tube d’échappement arrière :
11 Nm (1.1 m·kgf, 8.0 ft·lbf)
1 2
33
U1BT60F0.book Page 20 Tuesday, April 14, 2009 10:12 PM

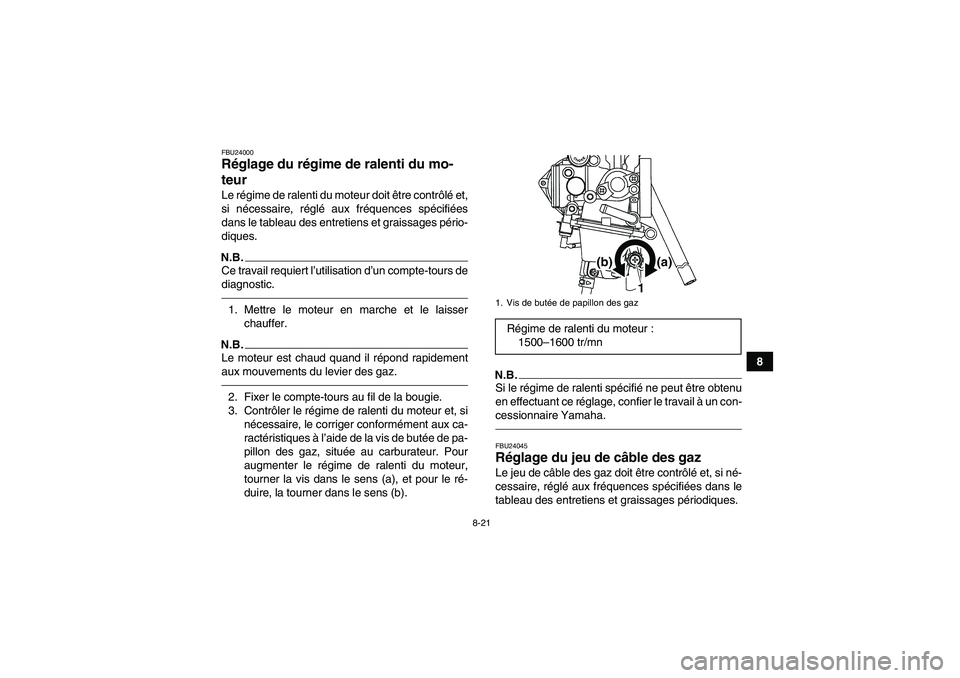

Page 105 of 144

8-21
8
FBU24000Réglage du régime de ralenti du mo-
teur Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.Ce travail requiert l’utilisation d’un compte-tours de
diagnostic.1. Mettre le moteur en marche et le laisser
chauffer.N.B.Le moteur est chaud quand il répond rapidement
aux mouvements du levier des gaz.2. Fixer le compte-tours au fil de la bougie.
3. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de pa-
pillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le ré-
duire, la tourner dans le sens (b).
N.B.Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-
cessionnaire Yamaha.FBU24045Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
cessaire, réglé aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.1. Vis de butée de papillon des gazRégime de ralenti du moteur :
1500–1600 tr/mn
1
(a)
(b)
U1BT60F0.book Page 21 Tuesday, April 14, 2009 10:12 PM

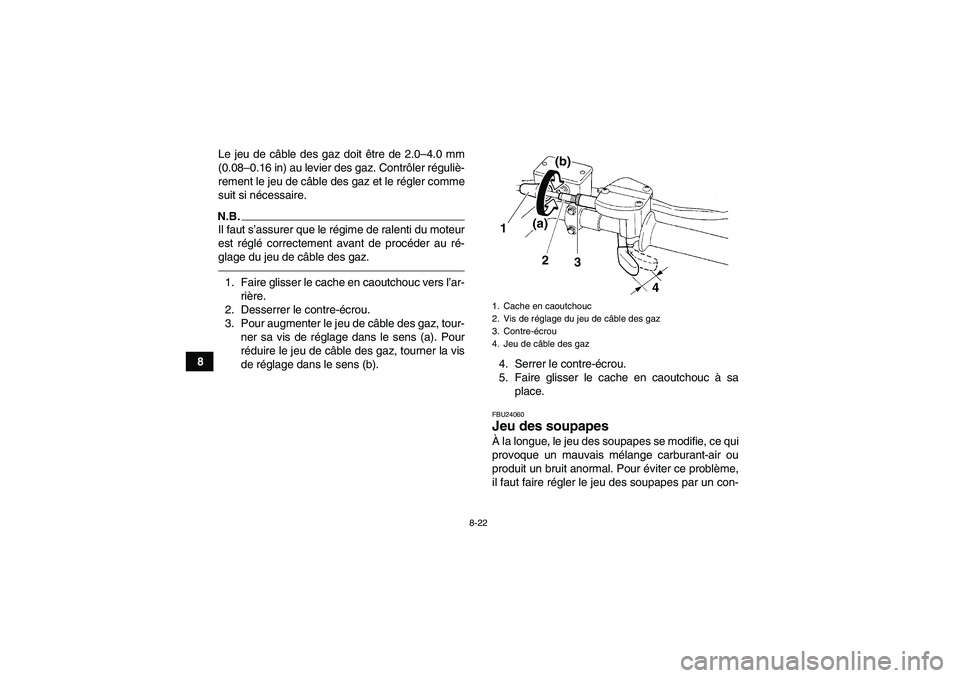

Page 106 of 144

8-22
8Le jeu de câble des gaz doit être de 2.0–4.0 mm
(0.08–0.16 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et le régler comme
suit si nécessaire.
N.B.Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-
glage du jeu de câble des gaz.1. Faire glisser le cache en caoutchouc vers l’ar-
rière.
2. Desserrer le contre-écrou.
3. Pour augmenter le jeu de câble des gaz, tour-
ner sa vis de réglage dans le sens (a). Pour
réduire le jeu de câble des gaz, tourner la vis
de réglage dans le sens (b).4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-1. Cache en caoutchouc
2. Vis de réglage du jeu de câble des gaz
3. Contre-écrou
4. Jeu de câble des gaz
4 2 1
3
(a)
(b)
U1BT60F0.book Page 22 Tuesday, April 14, 2009 10:12 PM

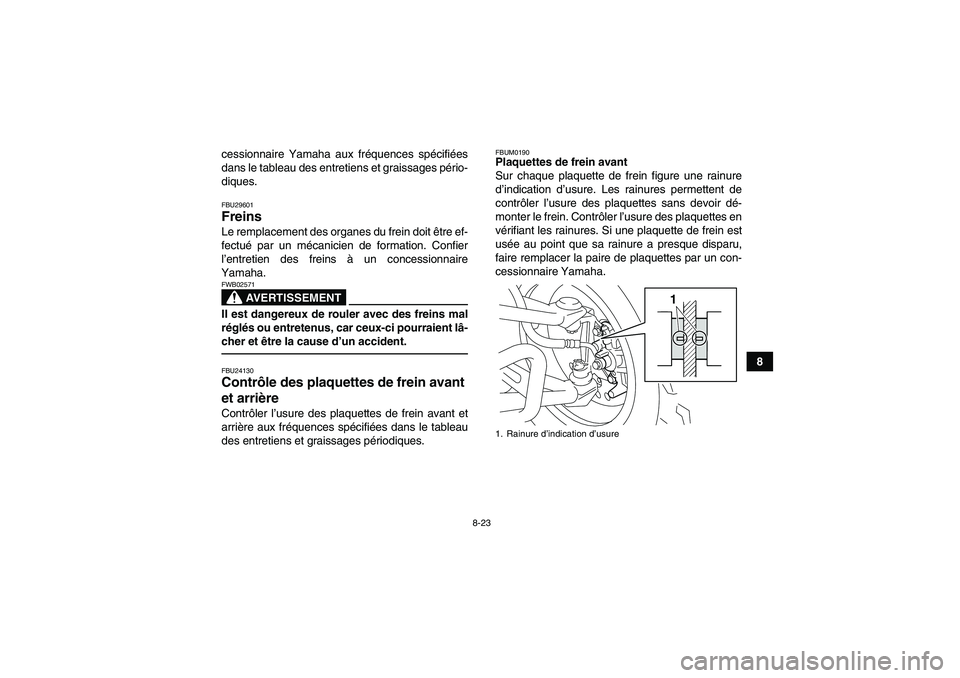

Page 107 of 144

8-23
8 cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
FBU29601Freins Le remplacement des organes du frein doit être ef-
fectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02571Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-
cher et être la cause d’un accident.FBU24130Contrôle des plaquettes de frein avant
et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
FBUM0190Plaquettes de frein avant
Sur chaque plaquette de frein figure une rainure
d’indication d’usure. Les rainures permettent de
contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de frein est
usée au point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un con-
cessionnaire Yamaha.1. Rainure d’indication d’usure
1
U1BT60F0.book Page 23 Tuesday, April 14, 2009 10:12 PM

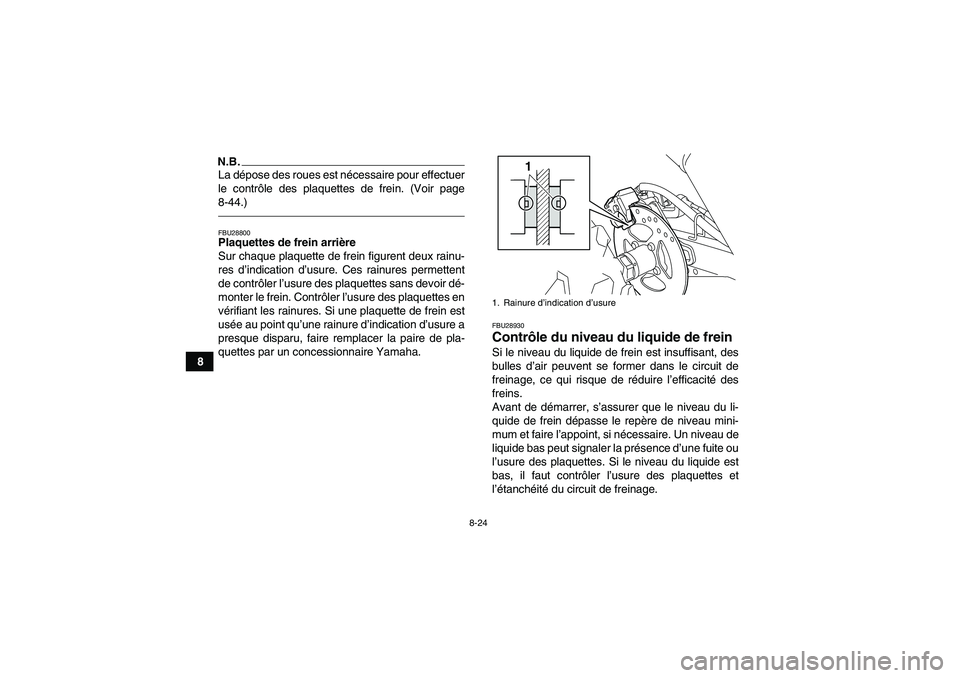

Page 108 of 144

8-24
8
N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page
8-44.)FBU28800Plaquettes de frein arrière
Sur chaque plaquette de frein figurent deux rainu-
res d’indication d’usure. Ces rainures permettent
de contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication d’usure a
presque disparu, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
FBU28930Contrôle du niveau du liquide de frein Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite ou
l’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.1. Rainure d’indication d’usure
1
U1BT60F0.book Page 24 Tuesday, April 14, 2009 10:12 PM

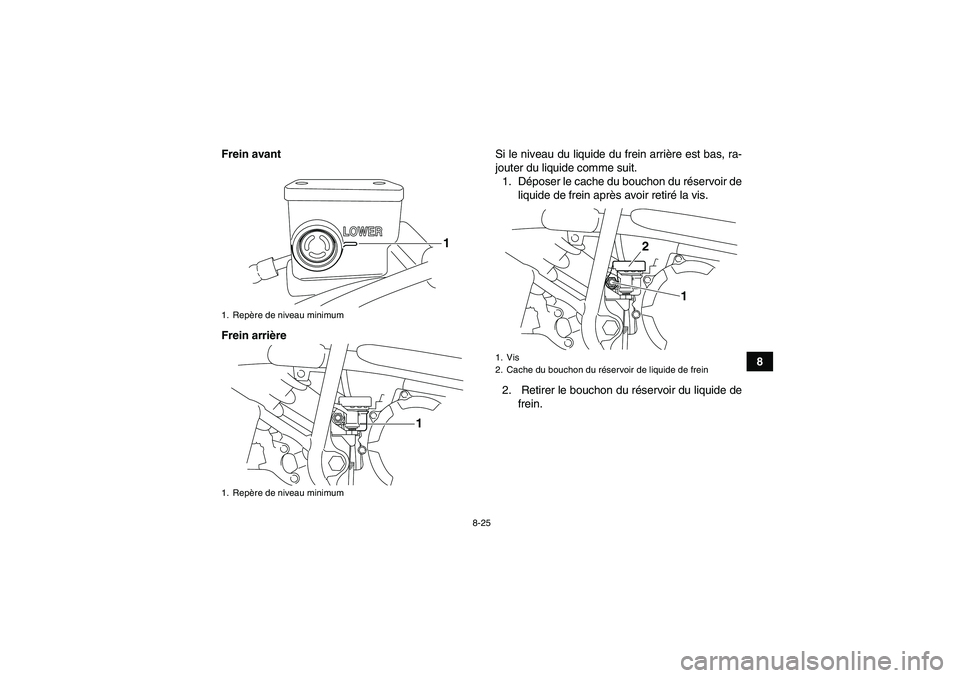

Page 109 of 144

8-25
8 Frein avant
Frein arrièreSi le niveau du liquide du frein arrière est bas, ra-
jouter du liquide comme suit.
1. Déposer le cache du bouchon du réservoir de
liquide de frein après avoir retiré la vis.
2. Retirer le bouchon du réservoir du liquide de
frein.
1. Repère de niveau minimum
1. Repère de niveau minimum
1
1
1. Vis
2. Cache du bouchon du réservoir de liquide de frein
1
2
U1BT60F0.book Page 25 Tuesday, April 14, 2009 10:12 PM

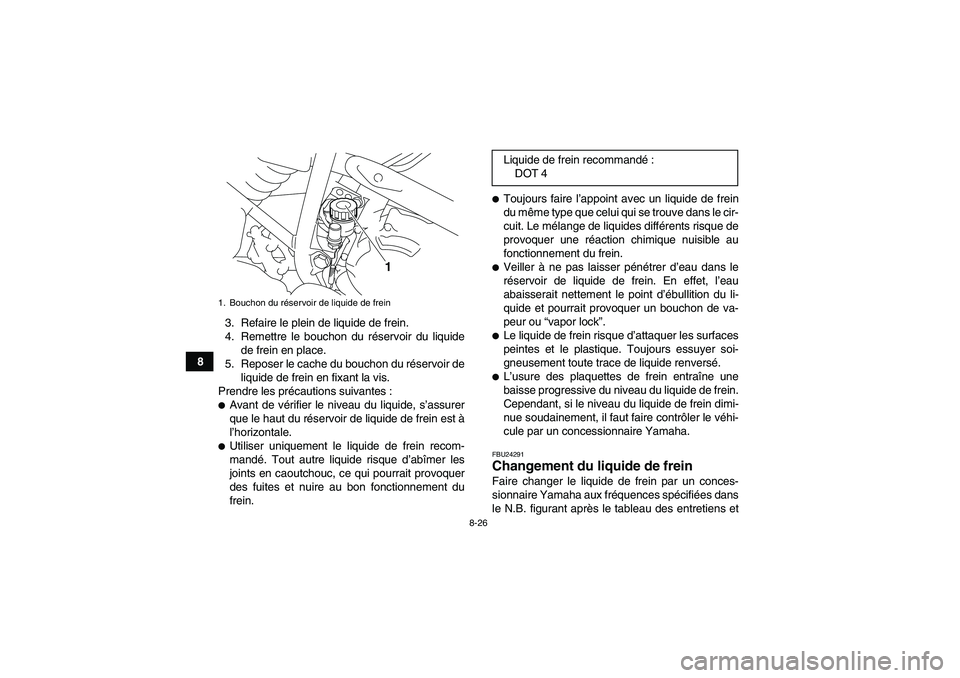

Page 110 of 144

8-26
83. Refaire le plein de liquide de frein.
4. Remettre le bouchon du réservoir du liquide
de frein en place.
5. Reposer le cache du bouchon du réservoir de
liquide de frein en fixant la vis.
Prendre les précautions suivantes :
Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.
Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le cir-
cuit. Le mélange de liquides différents risque de
provoquer une réaction chimique nuisible au
fonctionnement du frein.Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou “vapor lock”.Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.FBU24291Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
1. Bouchon du réservoir de liquide de frein
1
Liquide de frein recommandé:
DOT 4
