YAMAHA YFM250R 2011 Manuale de Empleo (in Spanish)

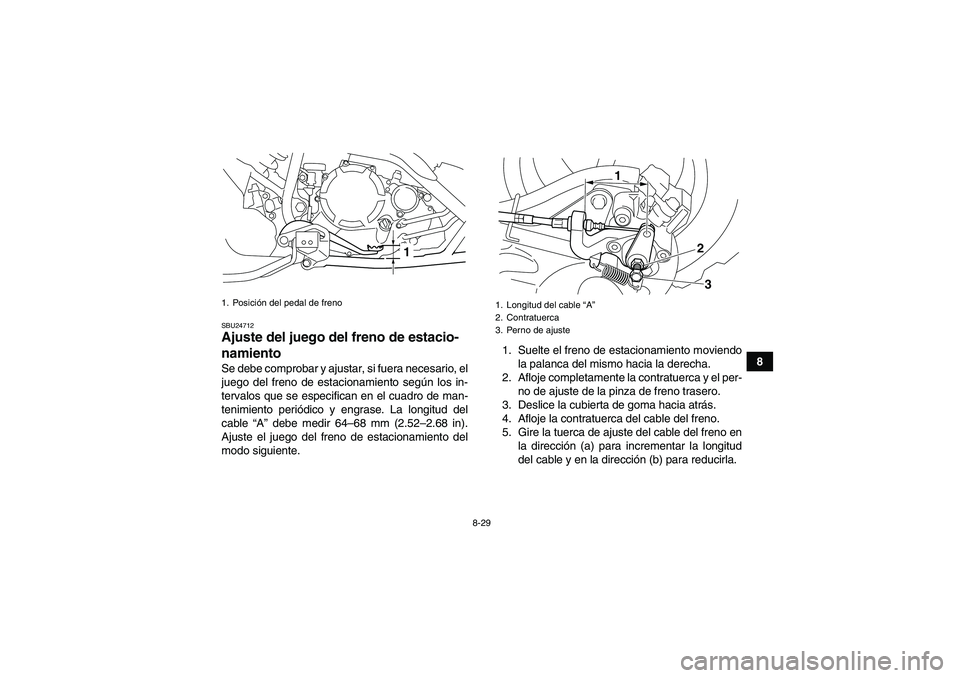

8-29
8
SBU24712Ajuste del juego del freno de estacio-
namiento Se debe comprobar y ajustar, si fuera necesario, el
juego del freno de estacionamiento según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. La longitud del
cable “A” debe medir 64–68 mm (2.52–2.68 in).
Ajuste el juego del freno de estacionamiento del
modo siguiente.1. Suelte el freno de estacionamiento moviendo
la palanca del mismo hacia la derecha.
2. Afloje completamente la contratuerca y el per-
no de ajuste de la pinza de freno trasero.
3. Deslice la cubierta de goma hacia atrás.
4. Afloje la contratuerca del cable del freno.
5. Gire la tuerca de ajuste del cable del freno en
la dirección (a) para incrementar la longitud
del cable y en la dirección (b) para reducirla.1. Posición del pedal de freno
1
1. Longitud del cable “A”
2. Contratuerca
3. Perno de ajuste
1
3 2
U1BT61S0.book Page 29 Thursday, April 8, 2010 4:28 PM

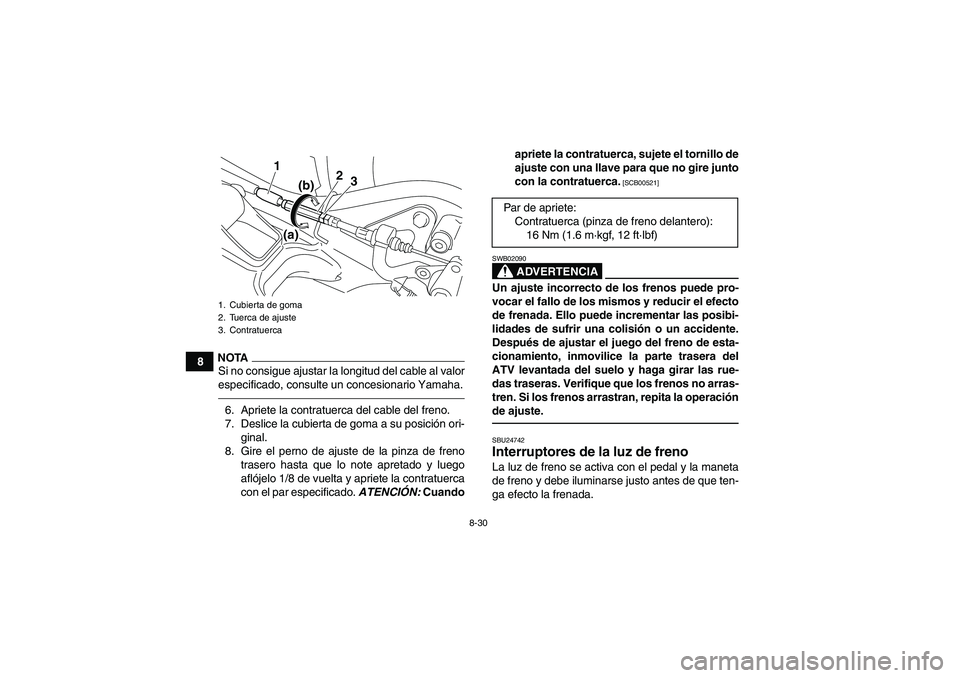

8-30
8
NOTASi no consigue ajustar la longitud del cable al valor
especificado, consulte un concesionario Yamaha.6. Apriete la contratuerca del cable del freno.
7. Deslice la cubierta de goma a su posición ori-
ginal.
8. Gire el perno de ajuste de la pinza de freno
trasero hasta que lo note apretado y luego
aflójelo 1/8 de vuelta y apriete la contratuerca
con el par especificado. ATENCIÓN: Cuandoapriete la contratuerca, sujete el tornillo de
ajuste con una llave para que no gire junto
con la contratuerca.
[SCB00521]
ADVERTENCIA
SWB02090Un ajuste incorrecto de los frenos puede pro-
vocar el fallo de los mismos y reducir el efecto
de frenada. Ello puede incrementar las posibi-
lidades de sufrir una colisión o un accidente.
Después de ajustar el juego del freno de esta-
cionamiento, inmovilice la parte trasera del
ATV levantada del suelo y haga girar las rue-
das traseras. Verifique que los frenos no arras-
tren. Si los frenos arrastran, repita la operación
de ajuste.SBU24742Interruptores de la luz de freno La luz de freno se activa con el pedal y la maneta
de freno y debe iluminarse justo antes de que ten-
ga efecto la frenada.
1. Cubierta de goma
2. Tuerca de ajuste
3. Contratuerca
2
3
1(a)(b)
Par de apriete:
Contratuerca (pinza de freno delantero):
16 Nm (1.6 m·kgf, 12 ft·lbf)
U1BT61S0.book Page 30 Thursday, April 8, 2010 4:28 PM

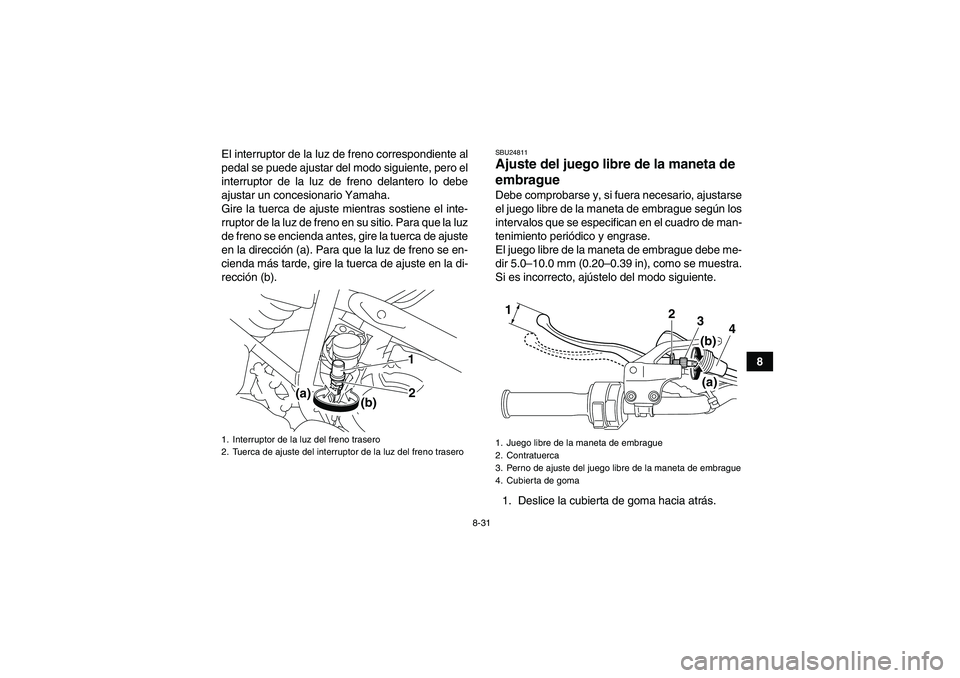

8-31
8 El interruptor de la luz de freno correspondiente al
pedal se puede ajustar del modo siguiente, pero el
interruptor de la luz de freno delantero lo debe
ajustar un concesionario Yamaha.
Gire la tuerca de ajuste mientras sostiene el inte-
rruptor de la luz de freno en su sitio. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno se en-
cienda más tarde, gire la tuerca de ajuste en la di-
rección (b).
SBU24811Ajuste del juego libre de la maneta de
embrague Debe comprobarse y, si fuera necesario, ajustarse
el juego libre de la maneta de embrague según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre de la maneta de embrague debe me-
dir 5.0–10.0 mm (0.20–0.39 in), como se muestra.
Si es incorrecto, ajústelo del modo siguiente.
1. Deslice la cubierta de goma hacia atrás.
1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno trasero
12
(b)
(a)
1. Juego libre de la maneta de embrague
2. Contratuerca
3. Perno de ajuste del juego libre de la maneta de embrague
4. Cubierta de goma1
3
4
(a) (b) 2
U1BT61S0.book Page 31 Thursday, April 8, 2010 4:28 PM

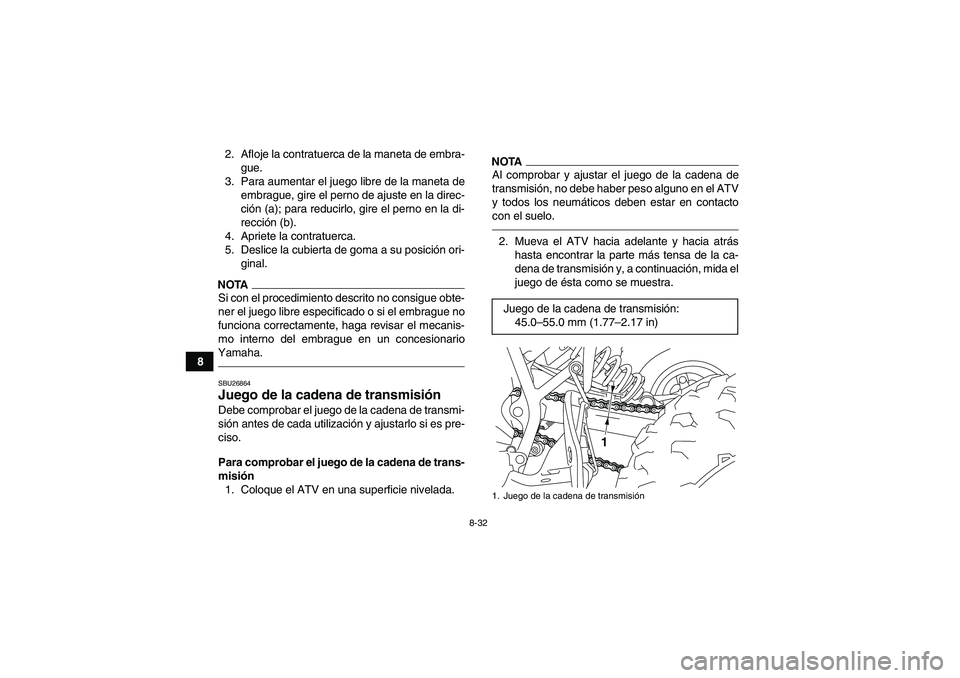

8-32
82. Afloje la contratuerca de la maneta de embra-
gue.
3. Para aumentar el juego libre de la maneta de
embrague, gire el perno de ajuste en la direc-
ción (a); para reducirlo, gire el perno en la di-
rección (b).
4. Apriete la contratuerca.
5. Deslice la cubierta de goma a su posición ori-
ginal.
NOTASi con el procedimiento descrito no consigue obte-
ner el juego libre especificado o si el embrague no
funciona correctamente, haga revisar el mecanis-
mo interno del embrague en un concesionario
Yamaha.SBU26864Juego de la cadena de transmisión Debe comprobar el juego de la cadena de transmi-
sión antes de cada utilización y ajustarlo si es pre-
ciso.
Para comprobar el juego de la cadena de trans-
misión
1. Coloque el ATV en una superficie nivelada.
NOTAAl comprobar y ajustar el juego de la cadena de
transmisión, no debe haber peso alguno en el ATV
y todos los neumáticos deben estar en contacto
con el suelo.2. Mueva el ATV hacia adelante y hacia atrás
hasta encontrar la parte más tensa de la ca-
dena de transmisión y, a continuación, mida el
juego de ésta como se muestra.
Juego de la cadena de transmisión:
45.0–55.0 mm (1.77–2.17 in)1. Juego de la cadena de transmisión
1
U1BT61S0.book Page 32 Thursday, April 8, 2010 4:28 PM

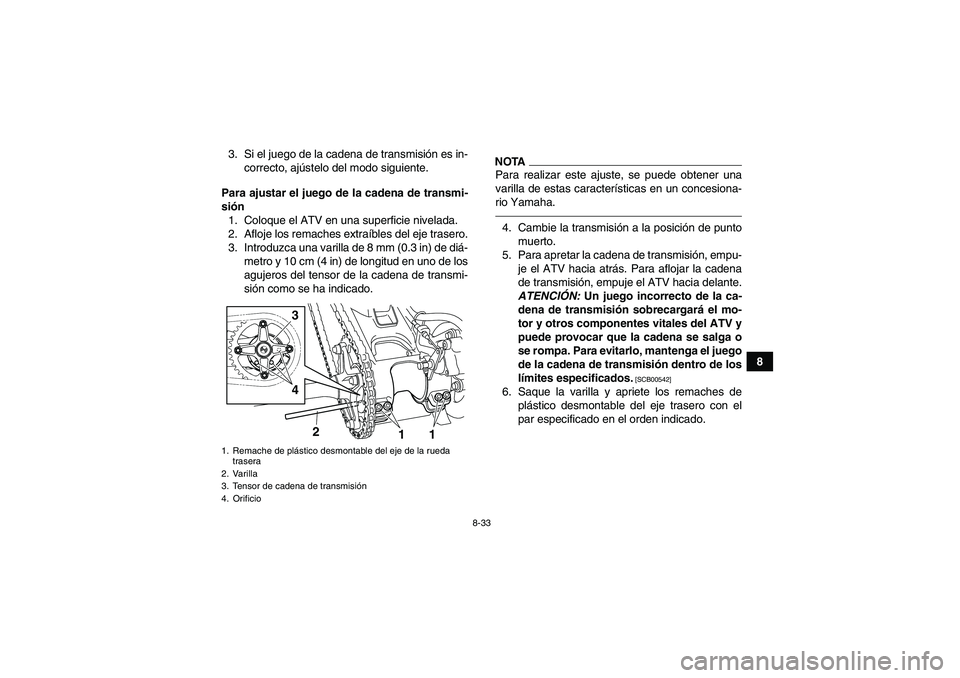

8-33
8 3. Si el juego de la cadena de transmisión es in-
correcto, ajústelo del modo siguiente.
Para ajustar el juego de la cadena de transmi-
sión
1. Coloque el ATV en una superficie nivelada.
2. Afloje los remaches extraíbles del eje trasero.
3. Introduzca una varilla de 8 mm (0.3 in) de diá-
metro y 10 cm (4 in) de longitud en uno de los
agujeros del tensor de la cadena de transmi-
sión como se ha indicado.
NOTAPara realizar este ajuste, se puede obtener una
varilla de estas características en un concesiona-
rio Yamaha.4. Cambie la transmisión a la posición de punto
muerto.
5. Para apretar la cadena de transmisión, empu-
je el ATV hacia atrás. Para aflojar la cadena
de transmisión, empuje el ATV hacia delante.
ATENCIÓN: Un juego incorrecto de la ca-
dena de transmisión sobrecargará el mo-
tor y otros componentes vitales del ATV y
puede provocar que la cadena se salga o
se rompa. Para evitarlo, mantenga el juego
de la cadena de transmisión dentro de los
límites especificados.
[SCB00542]
6. Saque la varilla y apriete los remaches de
plástico desmontable del eje trasero con el
par especificado en el orden indicado.
1. Remache de plástico desmontable del eje de la rueda
trasera
2. Varilla
3. Tensor de cadena de transmisión
4. Orificio
2
11
3
4
U1BT61S0.book Page 33 Thursday, April 8, 2010 4:28 PM

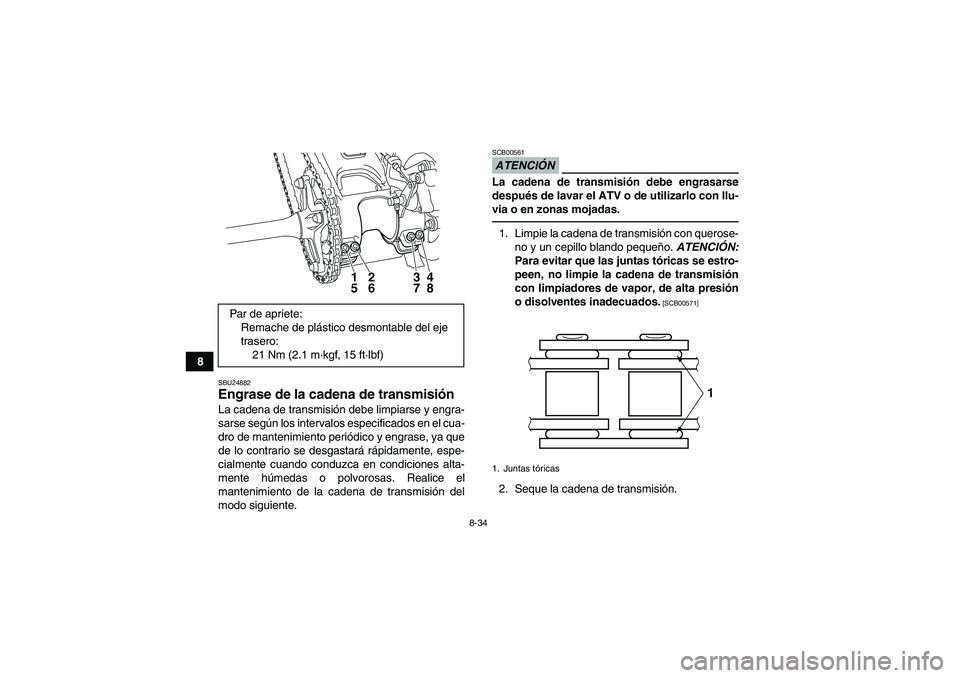

8-34
8
SBU24882Engrase de la cadena de transmisión La cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el cua-
dro de mantenimiento periódico y engrase, ya que
de lo contrario se desgastará rápidamente, espe-
cialmente cuando conduzca en condiciones alta-
mente húmedas o polvorosas. Realice el
mantenimiento de la cadena de transmisión del
modo siguiente.
ATENCIÓNSCB00561La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via o en zonas mojadas.1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño. ATENCIÓN:
Para evitar que las juntas tóricas se estro-
peen, no limpie la cadena de transmisión
con limpiadores de vapor, de alta presión
o disolventes inadecuados.
[SCB00571]
2. Seque la cadena de transmisión. Par de apriete:
Remache de plástico desmontable del eje
trasero:
21 Nm (2.1 m·kgf, 15 ft·lbf)
12 34
56 78
1. Juntas tóricas
1
U1BT61S0.book Page 34 Thursday, April 8, 2010 4:28 PM

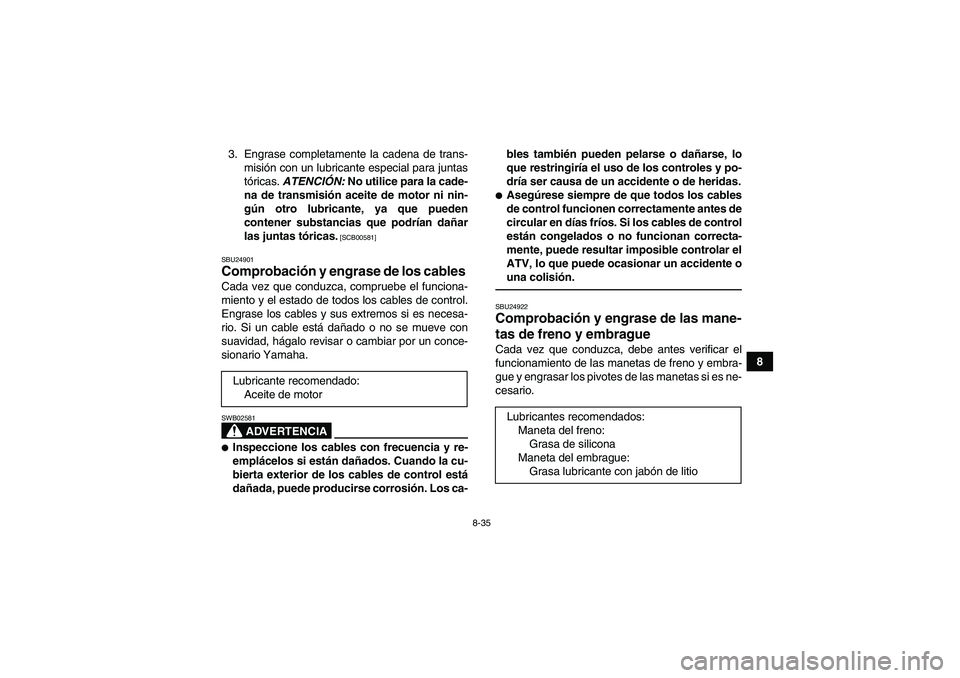

8-35
8 3. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas. ATENCIÓN: No utilice para la cade-
na de transmisión aceite de motor ni nin-
gún otro lubricante, ya que pueden
contener substancias que podrían dañar
las juntas tóricas.
[SCB00581]
SBU24901
Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02581
Inspeccione los cables con frecuencia y re-
emplácelos si están dañados. Cuando la cu-
bierta exterior de los cables de control está
dañada, puede producirse corrosión. Los ca-bles también pueden pelarse o dañarse, lo
que restringiría el uso de los controles y po-
dría ser causa de un accidente o de heridas.

Asegúrese siempre de que todos los cables
de control funcionen correctamente antes de
circular en días fríos. Si los cables de control
están congelados o no funcionan correcta-
mente, puede resultar imposible controlar el
ATV, lo que puede ocasionar un accidente o
una colisión.SBU24922Comprobación y engrase de las mane-
tas de freno y embrague Cada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es ne-
cesario. Lubricante recomendado:
Aceite de motorLubricantes recomendados:
Maneta del freno:
Grasa de silicona
Maneta del embrague:
Grasa lubricante con jabón de litio
U1BT61S0.book Page 35 Thursday, April 8, 2010 4:28 PM

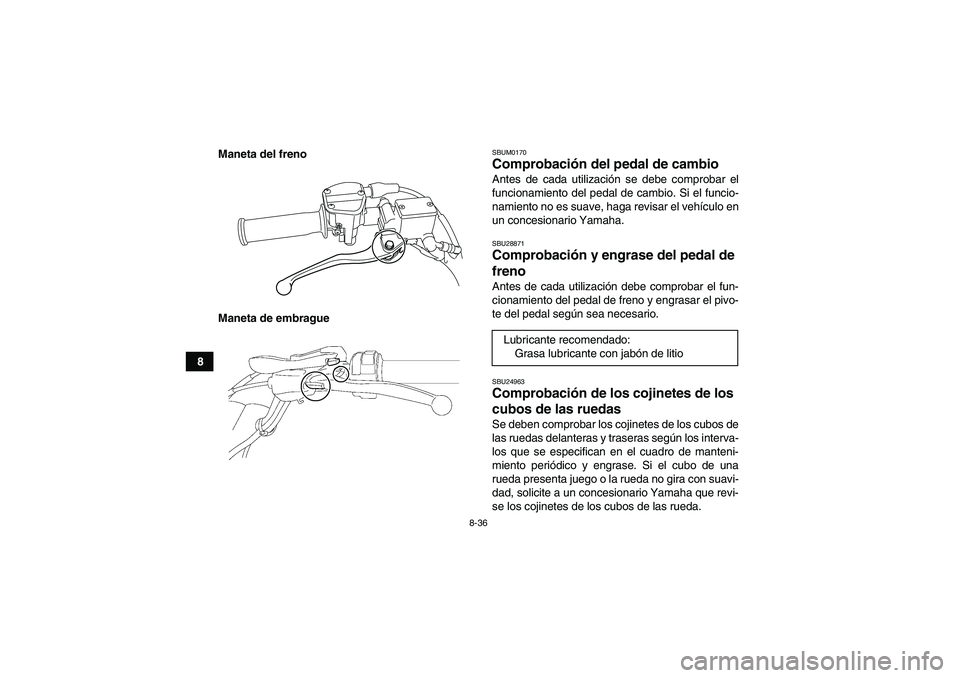

8-36
8Maneta del freno
Maneta de embrague
SBUM0170Comprobación del pedal de cambio Antes de cada utilización se debe comprobar el
funcionamiento del pedal de cambio. Si el funcio-
namiento no es suave, haga revisar el vehículo en
un concesionario Yamaha.SBU28871Comprobación y engrase del pedal de
freno Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.SBU24963Comprobación de los cojinetes de los
cubos de las ruedas Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.Lubricante recomendado:
Grasa lubricante con jabón de litio
U1BT61S0.book Page 36 Thursday, April 8, 2010 4:28 PM

8-37
8
SBU24995Engrase de los pivotes del basculante Los pivotes del basculante se deben lubricar en un
concesionario Yamaha según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.
SBU25033Engrase de los pivotes del brazo supe-
rior y del brazo inferior Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
U1BT61S0.book Page 37 Thursday, April 8, 2010 4:28 PM

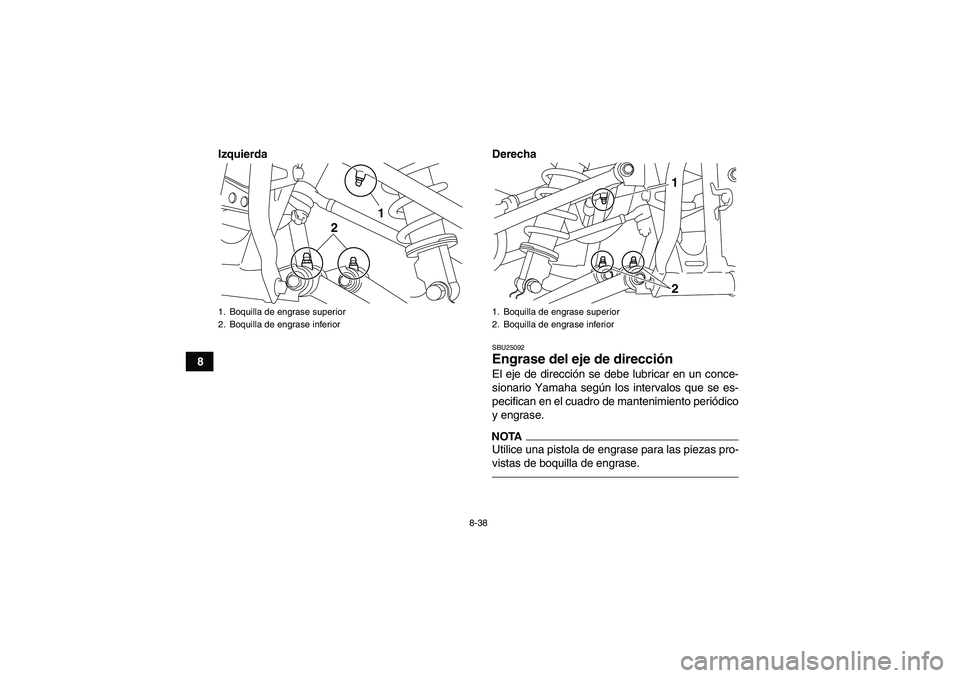

8-38
8Izquierda Derecha
SBU25092Engrase del eje de dirección El eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
2
1
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
1
2
U1BT61S0.book Page 38 Thursday, April 8, 2010 4:28 PM
