10-3
10
Rapport de démultiplication:1
re:
37/13 (2.846)
2e: 33/18 (1.833)
3e: 29/21 (1.381)
4e: 27/24 (1.125)
5e: 28/29 (0.966)
Partie cycle:Type de cadre: Cadre en tube d’acier
Angle de chasse: 6.0 °
Chasse:
23.0 mm (0.91 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille:
AT20 x 7-10
Fabricant/modèle: DURO/DI-K102Pneu arrière:Type:Sans chambre (Tubeless)
Taille:
AT19 x 10-9 Fabricant/modèle:
DURO/DI-K502A
Charge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:Avant:27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Minimum: Avant:
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière: 24.5 kPa (0.245 kgf/cm², 3.6 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante: 10 x 5.5ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante: 9 x 8.0ATFrein avant:Type:
Frein à disque
U1BT63F0.book Page 3 Monday, March 12, 2012 5:19 PM

10-4
10
Commande:À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:Frein à disque
Commande: Au pied droit
Liquide de frein spécifié:
DOT 4Suspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue: 190 mm (7.5 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 200 mm (7.9 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge: Alternateur avec rotor à aimantation permanente
Batterie:Modèle:YTZ7S
Voltage, capacité:
12 V, 6.0 AhPhare:Type d’ampoule:Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop: 12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 AFBU30401Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des ni-
veaux d’utilisation sûrs. Même s’il existe une corré-
lation entre les niveaux d’émission et d’exposition,
ces chiffres ne peuvent pas être utilisés pour déter-
miner si d’autres précautions sont nécessaires.
Les facteurs influençant le niveau réel d’exposition
U1BT63F0.book Page 4 Monday, March 12, 2012 5:19 PM

10-5
10
de la main-d’œuvre incluent les caractéristiques
du lieu de travail, les autres sources sonores,
c’est-à-dire le nombre de machines, les autres pro-
cessus adjacents et la durée d’exposition aux
bruits d’un technicien. Le niveau d’exposition auto-
risé peut également varier d’un pays à l’autre. Ces
informations permettent toutefois à l’utilisateur de
la machine de mieux évaluer les risques et dan-
gers.
U1BT63F0.book Page 5 Monday, March 12, 2012 5:19 PM

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28201Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26030Numéro d’identification du véhicule

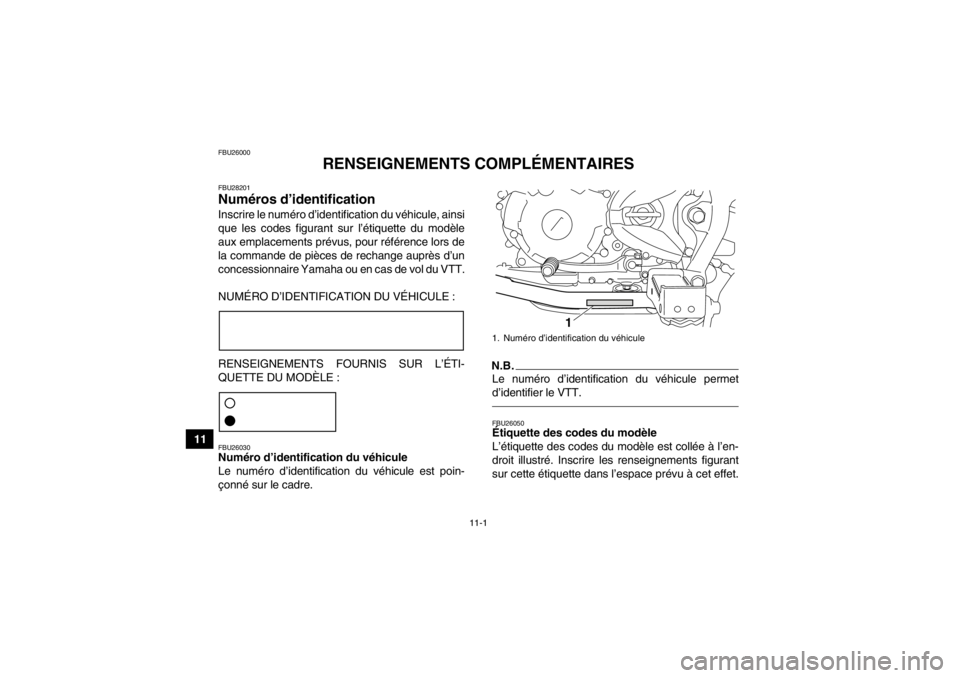

Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule
1
U1BT63F0.book Page 1 Monday, March 12, 2012 5:19 PM

11-2
11
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.

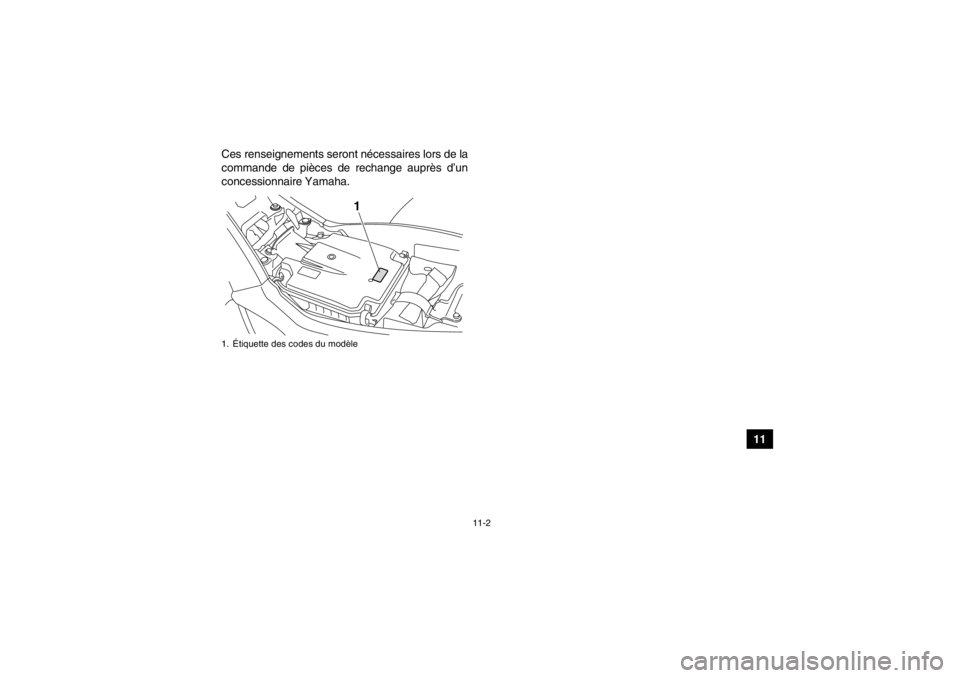

1. Étiquette des codes du modèle
1
U1BT63F0.book Page 2 Monday, March 12, 2012 5:19 PM

INDEX
AAccessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage ......................................... 4-14
Amortisseurs avant, réglage ........................................ 4-13
Arbre de direction, lubrification ..................................... 8-39BBatterie ......................................................................... 8-40
Bougie, contrôle ........................................................... 8-11
Bras oscillant, lubrification des pivots .......................... 8-38CCâbles, contrôle et lubrification .................................... 8-36
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-8, 5-4
Carburateur, réglage .................................................... 8-23
Chaîne de transmission ................................................. 5-5
Chaîne de transmission, lubrification ........................... 8-35
Chaîne de transmission, tension .................................. 8-33
Commodos ..................................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-31
Coupe-circuit du moteur ................................................. 4-2DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-3EÉclairage, commutateur général .................................... 4-3
Embrayage, levier .......................................................... 4-4Embrayage, réglage de la garde du levier ................... 8-32
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-4
Entretiens et graissages, tableau ................................... 8-6
Étiquette des codes du modèle .................................... 11-1
FFeu arrière/stop, remplacement d’une ampoule .......... 8-47
Filtre à air, nettoyage de l’élément ............................... 8-17
Frein avant, contrôle de la garde du levier ................... 8-29
Frein, contrôle de la hauteur de la pédale .................... 8-29
Frein de stationnement, levier ........................................ 4-6
Frein de stationnement, réglage de la garde ............... 8-30
Frein, levier .................................................................... 4-5
Frein, pédale .................................................................. 4-5
Freins ........................................................................... 8-25
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle des plaquettes ........... 8-25
Freins, changement du liquide ..................................... 8-29
Freins, contrôle du niveau du liquide ........................... 8-27
Fusible, remplacement ................................................. 8-43HHuile moteur ................................................................... 5-4
Huile moteur et élément du filtre .................................. 8-13IInstruments, éclairage et commandes ........................... 5-7LLevier des gaz ......................................................... 4-3, 5-5
U1BT63F0.book Page 1 Monday, March 12, 2012 5:19 PM

Levier des gaz, réglage de la garde ............................. 8-24
Leviers de frein et d’embrayage, contrôle et lubrification ................................................................ 8-36
Limiteur de vitesse ......................................................... 4-4MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-48
Pare-étincelles, nettoyage ........................................... 8-21
Pédale de frein, contrôle et lubrification ....................... 8-37
Phare, remplacement d’une ampoule .......................... 8-44
Phares, réglage du faisceau ........................................ 8-46
Pneus ............................................................................. 5-5RRégime de ralenti du moteur ........................................ 8-23
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-7
Robinet de carburant ................................................... 4-10
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-47
Roues, repose .............................................................. 8-47
Roulements de moyeu de roue, contrôle ..................... 8-37SSchéma de diagnostic de pannes ................................ 8-50
Sécurité .......................................................................... 2-1
Sélecteur de vitesses ..................................................... 4-7
Sélecteur de vitesses, contrôle .................................... 8-37
Selle ............................................................................. 4-12 Soupapes, jeu .............................................................. 8-25
Starter .......................................................................... 4-11
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6
TTémoin ........................................................................... 4-2
Témoin du point mort ..................................................... 4-2
Triangles de suspension, lubrification des pivots ........ 8-38VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
Vitesses, changement des ............................................. 6-3
U1BT63F0.book Page 2 Monday, March 12, 2012 5:19 PM

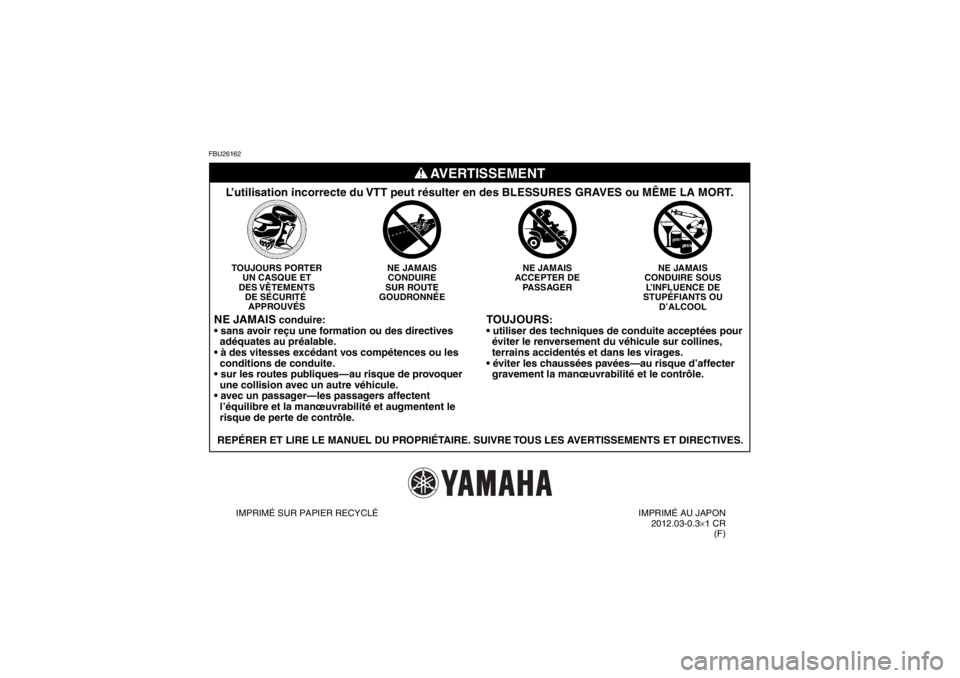

FBU26162
TOUJOURS
:

éviter le renversement du véhicule sur collines,
terrains accidentés et dans les virages.

gravement la manœuvrabilité et le contrôle.
NE JAMAIS
CONDUIRE SOUS L’INFLUENCE DE
STUPÉFIANTS OU D’ALCOOL
TOUJOURS PORTER
UN CASQUE ET
DES VÊTEMENTS DE SÉCURITÉ APPROUVÉS NE JAMAIS
CONDUIRE
SUR ROUTE
GOUDRONNÉE NE JAMAIS
ACCEPTER DE PASSAGER
NE JAMAIS
conduire:

adéquates au préalable.

conditions de conduite.

une collision avec un autre véhicule.

l’équilibre et la manœuvrabilité et augmentent le
risque de perte de contrôle.
REPÉRER ET LIRE LE MANUEL DU PROPRIÉTAIRE. SUIVRE TOUS LES AVERTISSEMENTS ET DIRECTIVES.
L’utilisation incorrecte du VTT peut résulter en des BLESSURES GRAVES ou MÊME LA MORT.
AVERTISSEMENT
IMPRIMÉ SUR PAPIER RECYCLÉ IMPRIMÉ AU JAPON
2012.03-0.3 ×1 CR
(F)
