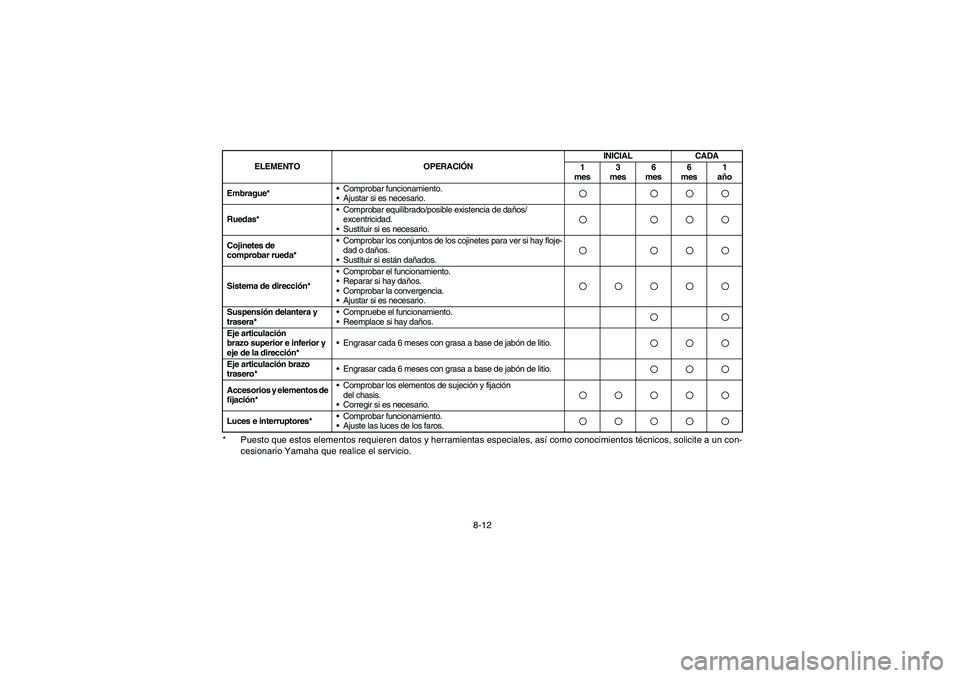

Page 261 of 392

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-12 * Puesto que estos elementos requieren datos y herramientas especiales, así como conocimientos técnicos, solicite a un con-
cesionario Yamaha que realice el servicio.
Embrague*Comprobar funcio

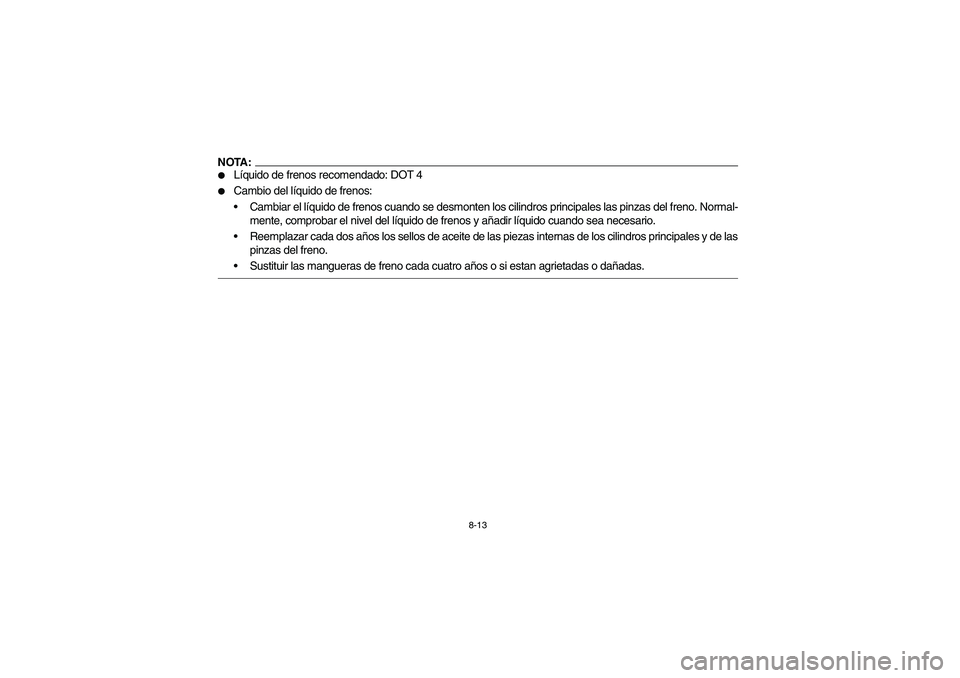

Page 262 of 392

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-13
NOTA:
Líquido de frenos recomendado: DOT 4

Cambio del líquido de frenos:
Cambiar el líquido de frenos cuando se desmonten los cilindros principales las pinzas del freno. Normal-
mente, com

Page 263 of 392

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-14
U5YT60.book  Page 14  Friday, December 12, 2003  1:55 PM

Page 264 of 392

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-15 1. Dipstick
2. Maximum level mark
3. Minimum level mark
4. Engine oil filler cap
1. Jauge
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon de remplissage d’huile de moteur
1

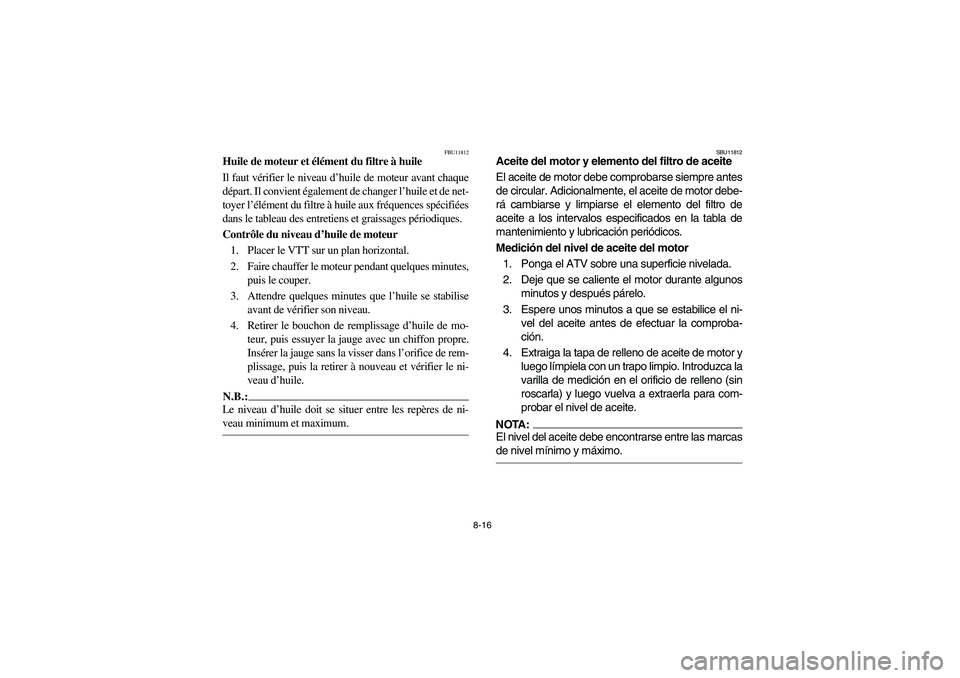

Page 265 of 392

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-16
FBU11812
Huile de moteur et élément du filtre à huile
Il faut vérifier le niveau d’huile de moteur avant chaque
départ. Il convient également de changer l’huile et de net-
toyer l’él

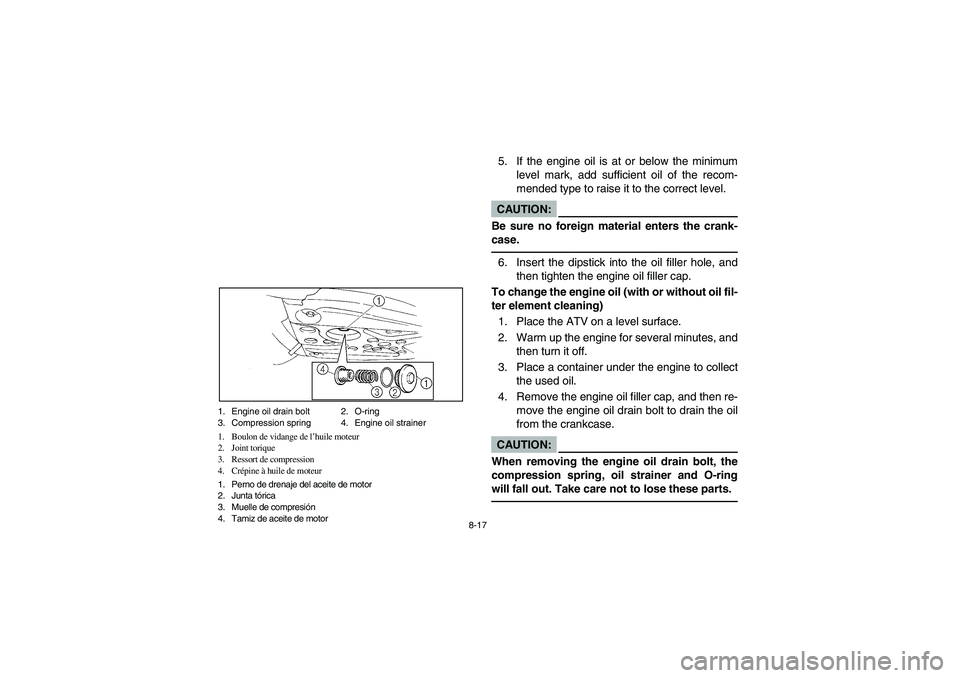

Page 266 of 392

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-17 1. Engine oil drain bolt 2. O-ring
3. Compression spring  4. Engine oil strainer
1. Boulon de vidange de l’huile moteur
2. Joint torique
3. Ressort de compression
4. Crépine à huile de moteur

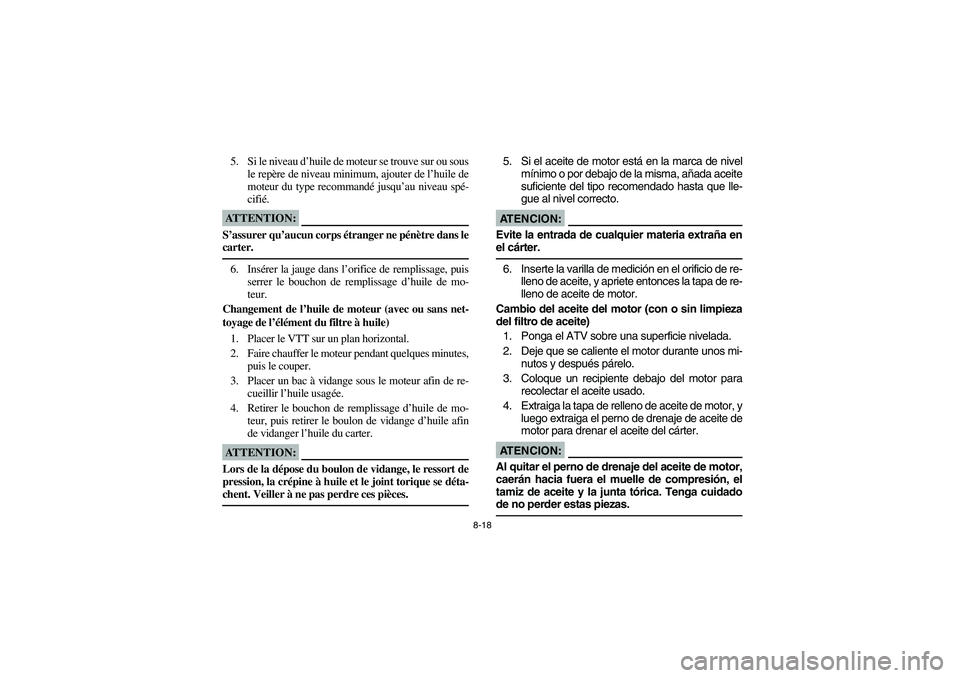

Page 267 of 392

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-18
5. Si le niveau d’huile de moteur se trouve sur ou sous
le repère de niveau minimum, ajouter de l’huile de
moteur du type recommandé jusqu’au niveau spé-
cifié.ATTENTION:_ S’assurer q

Page 268 of 392

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-19 1. Engine oil filter cover 2. Bolt (× 3)
3. Engine oil filter element 4. O-ring
1. Couvercle du filtre à huile de moteur 2. Boulon (× 3)
3.Élément du filtre à huile de moteur
4. Joint toriq

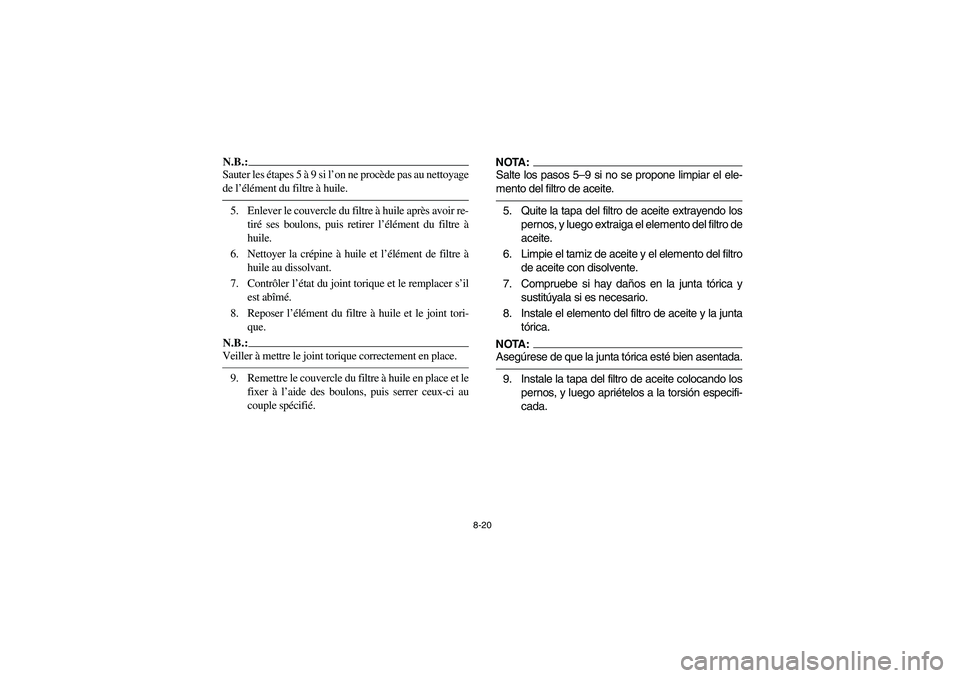

Page 269 of 392

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-20
N.B.:_ Sauter les étapes 5 à 9 si l’on ne procède pas au nettoyage
de l’élément du filtre à huile. _5. Enlever le couvercle du filtre à huile après avoir re-
tiré ses boulons, puis r

Page 270 of 392

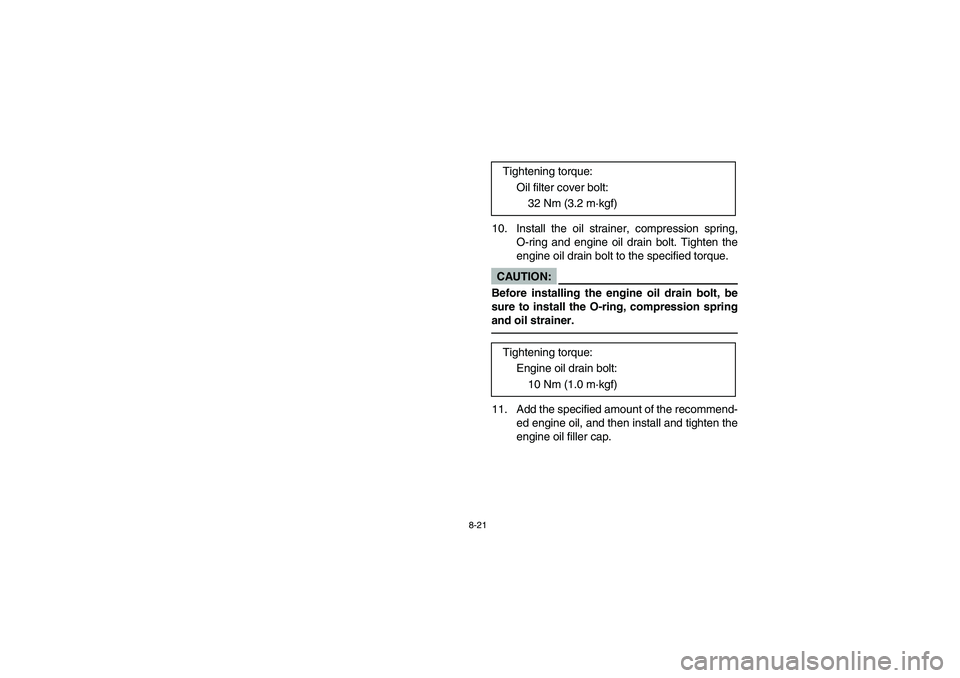

YAMAHA YFM350R 2004  Manuale de Empleo (in Spanish) 8-21
10. Install the oil strainer, compression spring,
O-ring and engine oil drain bolt. Tighten the
engine oil drain bolt to the specified torque.CAUTION:_ Before installing the engine oil drain bolt
