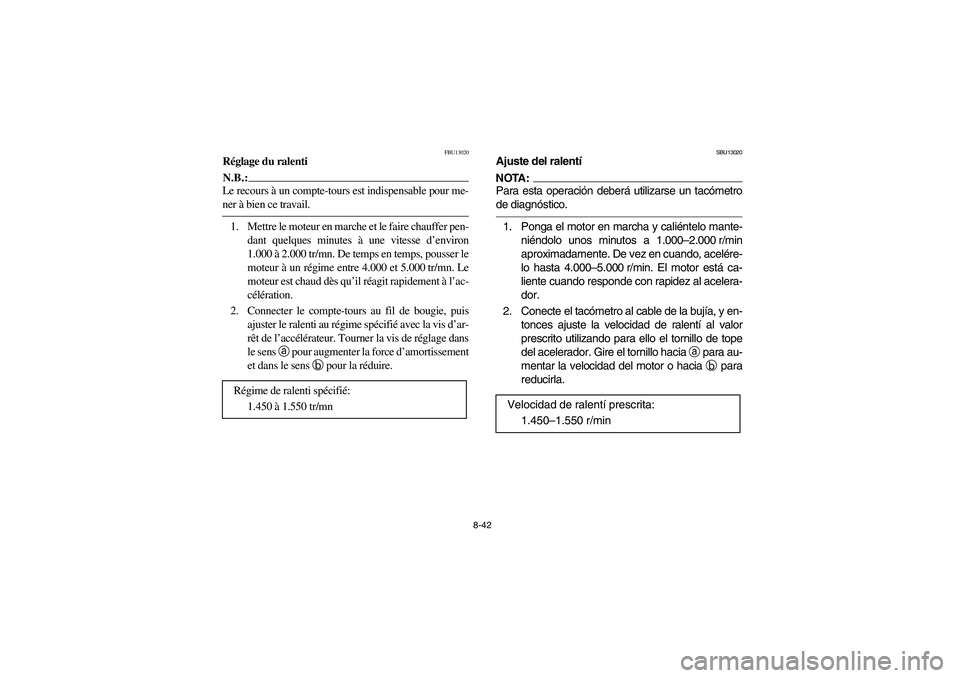

8-42
FBU13020
Réglage du ralentiN.B.:_ Le recours à un compte-tours est indispensable pour me-
ner à bien ce travail. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à une vitesse d’environ
1.000 à 2.000 tr/mn. De temps en temps, pousser le
moteur à un régime entre 4.000 et 5.000 tr/mn. Le
moteur est chaud dès qu’il réagit rapidement à l’ac-
célération.
2. Connecter le compte-tours au fil de bougie, puis
ajuster le ralenti au régime spécifié avec la vis d’ar-
rêt de l’accélérateur. Tourner la vis de réglage dans
le sens a
pour augmenter la force d’amortissement
et dans le sens b
pour la réduire.
Régime de ralenti spécifié:
1.450 à 1.550 tr/mn
SBU13020
Ajuste del ralentíNOTA:_ Para esta operación deberá utilizarse un tacómetro
de diagnóstico. _1. Ponga el motor en marcha y caliéntelo mante-
niéndolo unos minutos a 1.000–2.000 r/min
aproximadamente. De vez en cuando, acelére-
lo hasta 4.000–5.000 r/min. El motor está ca-
liente cuando responde con rapidez al acelera-
dor.
2. Conecte el tacómetro al cable de la bujía, y en-
tonces ajuste la velocidad de ralentí al valor
prescrito utilizando para ello el tornillo de tope
del acelerador. Gire el tornillo hacia
a para au-
mentar la velocidad del motor o hacia
b para
reducirla.
Velocidad de ralentí prescrita:
1.450–1.550 r/min
U5YT60.book Page 42 Friday, December 12, 2003 1:55 PM

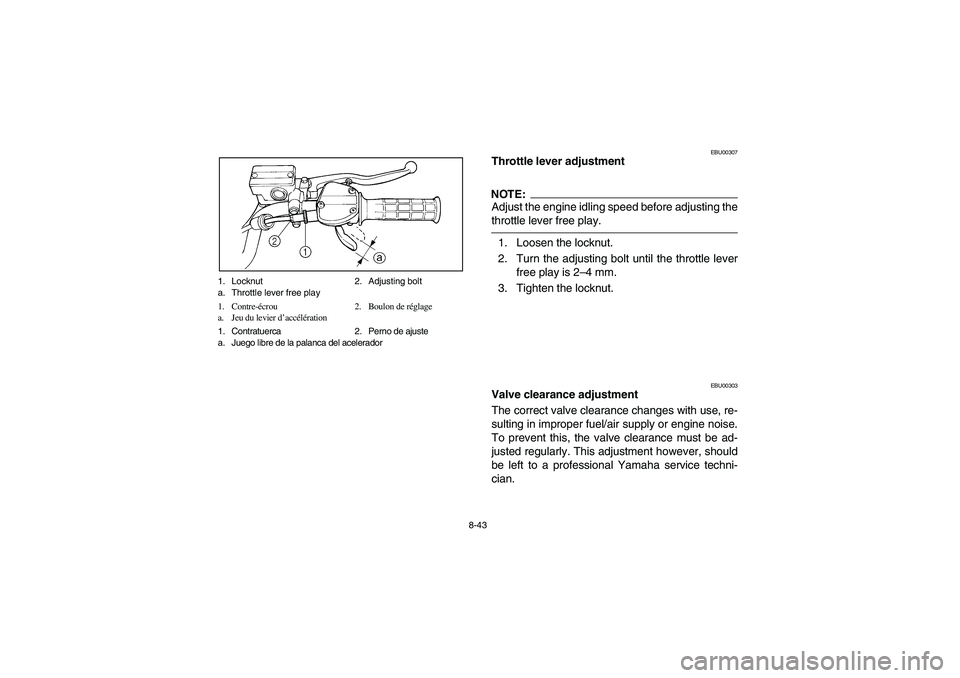

8-43 1. Locknut 2. Adjusting bolt
a. Throttle lever free play
1. Contre-écrou 2. Boulon de réglage
a. Jeu du levier d’accélération
1. Contratuerca 2. Perno de ajuste
a. Juego libre de la palanca del acelerador
EBU00307
Throttle lever adjustmentNOTE:Adjust the engine idling speed before adjusting the
throttle lever free play.1. Loosen the locknut.
2. Turn the adjusting bolt until the throttle lever
free play is 2–4 mm.
3. Tighten the locknut.
EBU00303
Valve clearance adjustment
The correct valve clearance changes with use, re-
sulting in improper fuel/air supply or engine noise.
To prevent this, the valve clearance must be ad-
justed regularly. This adjustment however, should
be left to a professional Yamaha service techni-
cian.
U5YT60.book Page 43 Friday, December 12, 2003 1:55 PM

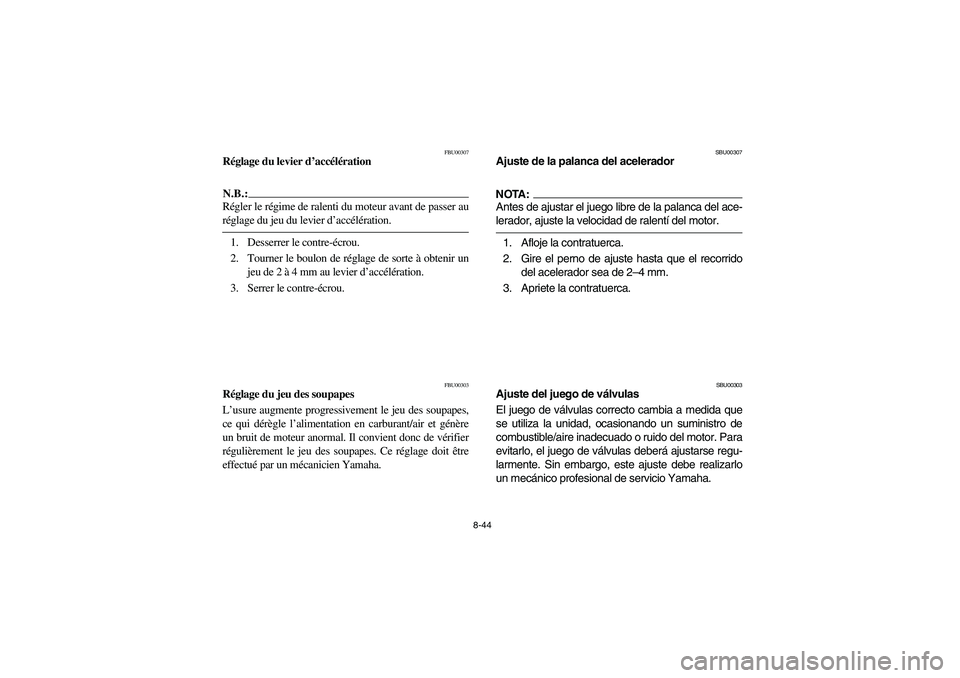

8-44
FBU00307
Réglage du levier d’accélérationN.B.:_ Régler le régime de ralenti du moteur avant de passer au
réglage du jeu du levier d’accélération. _1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage de sorte à obtenir un
jeu de 2 à 4 mm au levier d’accélération.
3. Serrer le contre-écrou.
FBU00303
Réglage du jeu des soupapes
L’usure augmente progressivement le jeu des soupapes,
ce qui dérègle l’alimentation en carburant/air et génère
un bruit de moteur anormal. Il convient donc de vérifier
régulièrement le jeu des soupapes. Ce réglage doit être
effectué par un mécanicien Yamaha.
SBU00307
Ajuste de la palanca del aceleradorNOTA:Antes de ajustar el juego libre de la palanca del ace-
lerador, ajuste la velocidad de ralentí del motor.1. Afloje la contratuerca.
2. Gire el perno de ajuste hasta que el recorrido
del acelerador sea de 2–4 mm.
3. Apriete la contratuerca.
SBU00303
Ajuste del juego de válvulas
El juego de válvulas correcto cambia a medida que
se utiliza la unidad, ocasionando un suministro de
combustible/aire inadecuado o ruido del motor. Para
evitarlo, el juego de válvulas deberá ajustarse regu-
larmente. Sin embargo, este ajuste debe realizarlo
un mecánico profesional de servicio Yamaha.
U5YT60.book Page 44 Friday, December 12, 2003 1:55 PM

8-45 1. Wear indicator groove
1. Rainure d’indication d’usure
1. Ranura indicadora de desgaste
Front
Avant
Delantero1. Wear indicator groove
1. Rainure d’indication d’usure
1. Ranura indicadora de desgasteRear
Arrière
Trasero
EBU13981
Front brake pad inspection
Each brake pad is provided with a wear indicator
groove. The indicator grooves allow checking of
brake pad wear without disassembling the brake.
Apply the brake and inspect the wear indicator
grooves. If a brake pad is worn to the point that the
wear indicator groove is almost in contact with the
disc plate, ask a Yamaha dealer to replace the
brake pads as a set.NOTE:_ The wheels need to be removed to inspect the
brake pads. (See pages 8-83–8-85 for wheel re-
moval and installation procedures.) _
EBU13990
Rear brake pad inspection
Each brake pad is provided with a wear indicator
groove. The indicator grooves allow checking of
brake pad wear without disassembling the brake.
Apply the brake and inspect the wear indicator
grooves. If a brake pad is worn to the point that the
wear indicator groove is almost in contact with the
disc plate, ask a Yamaha dealer to replace the
brake pads as a set.
U5YT60.book Page 45 Friday, December 12, 2003 1:55 PM

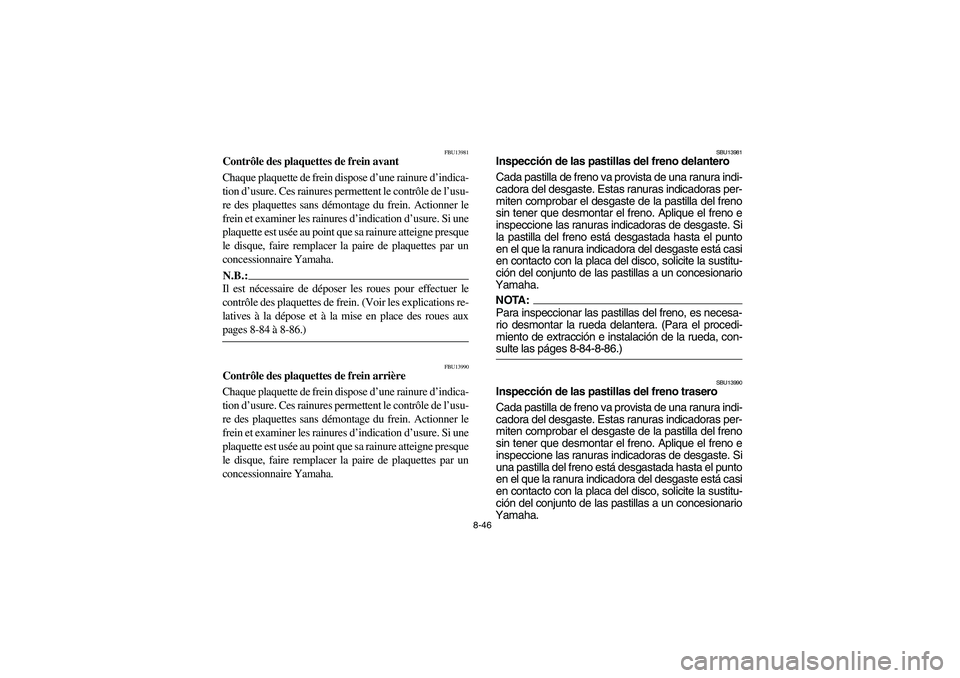

8-46
FBU13981
Contrôle des plaquettes de frein avant
Chaque plaquette de frein dispose d’une rainure d’indica-
tion d’usure. Ces rainures permettent le contrôle de l’usu-
re des plaquettes sans démontage du frein. Actionner le
frein et examiner les rainures d’indication d’usure. Si une
plaquette est usée au point que sa rainure atteigne presque
le disque, faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.N.B.:_ Il est nécessaire de déposer les roues pour effectuer le
contrôle des plaquettes de frein. (Voir les explications re-
latives à la dépose et à la mise en place des roues aux
pages 8-84 à 8-86.) _
FBU13990
Contrôle des plaquettes de frein arrière
Chaque plaquette de frein dispose d’une rainure d’indica-
tion d’usure. Ces rainures permettent le contrôle de l’usu-
re des plaquettes sans démontage du frein. Actionner le
frein et examiner les rainures d’indication d’usure. Si une
plaquette est usée au point que sa rainure atteigne presque
le disque, faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
SBU13981
Inspección de las pastillas del freno delantero
Cada pastilla de freno va provista de una ranura indi-
cadora del desgaste. Estas ranuras indicadoras per-
miten comprobar el desgaste de la pastilla del freno
sin tener que desmontar el freno. Aplique el freno e
inspeccione las ranuras indicadoras de desgaste. Si
la pastilla del freno está desgastada hasta el punto
en el que la ranura indicadora del desgaste está casi
en contacto con la placa del disco, solicite la sustitu-
ción del conjunto de las pastillas a un concesionario
Yamaha.NOTA:_ Para inspeccionar las pastillas del freno, es necesa-
rio desmontar la rueda delantera. (Para el procedi-
miento de extracción e instalación de la rueda, con-
sulte las páges 8-84-8-86.) _
SBU13990
Inspección de las pastillas del freno trasero
Cada pastilla de freno va provista de una ranura indi-
cadora del desgaste. Estas ranuras indicadoras per-
miten comprobar el desgaste de la pastilla del freno
sin tener que desmontar el freno. Aplique el freno e
inspeccione las ranuras indicadoras de desgaste. Si
una pastilla del freno está desgastada hasta el punto
en el que la ranura indicadora del desgaste está casi
en contacto con la placa del disco, solicite la sustitu-
ción del conjunto de las pastillas a un concesionario
Yamaha.
U5YT60.book Page 46 Friday, December 12, 2003 1:55 PM

8-47 1. Minimum level mark
1. Repère de niveau minimum
1. Marca de nivel mínimo
Front
Avant
Delantero1. Minimum level mark
1. Repère de niveau minimum
1. Marca de nivel mínimoRear
Arrière
Trasero
EBU13040
Brake fluid level check
Insufficient brake fluid may let air enter the brake
system, possibly causing the brakes to become in-
effective.
Before riding, check that the brake fluid is above
the minimum level mark and replenish if neces-
sary. A low brake fluid level may indicate worn
brake pads and/or brake system leakage. If the
brake fluid level is low, be sure to check the brake
pads for wear and the brake system for leakage.
Observe these precautions:

When checking the brake fluid level, make sure
the top of the brake fluid reservoir is level.


Use only the designated quality brake fluid, oth-
erwise, the rubber seals may deteriorate, caus-
ing leakage and poor brake performance.
Recommended brake fluid: DOT 4
U5YT60.book Page 47 Friday, December 12, 2003 1:55 PM

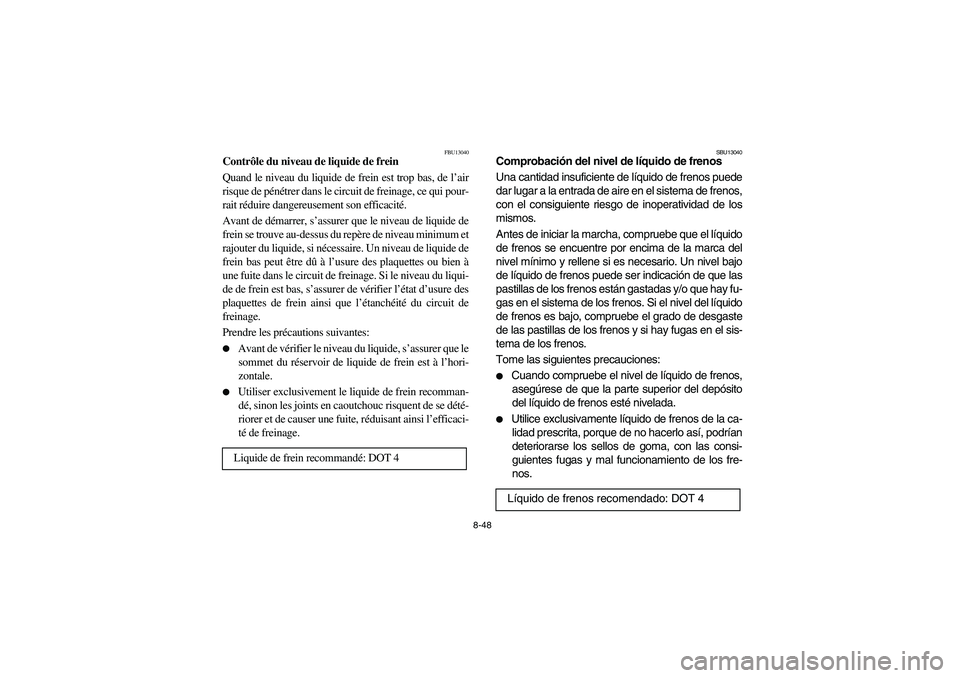

8-48
FBU13040
Contrôle du niveau de liquide de frein
Quand le niveau du liquide de frein est trop bas, de l’air
risque de pénétrer dans le circuit de freinage, ce qui pour-
rait réduire dangereusement son efficacité.
Avant de démarrer, s’assurer que le niveau de liquide de
frein se trouve au-dessus du repère de niveau minimum et
rajouter du liquide, si nécessaire. Un niveau de liquide de
frein bas peut être dû à l’usure des plaquettes ou bien à
une fuite dans le circuit de freinage. Si le niveau du liqui-
de de frein est bas, s’assurer de vérifier l’état d’usure des
plaquettes de frein ainsi que l’étanchéité du circuit de
freinage.
Prendre les précautions suivantes:

Avant de vérifier le niveau du liquide, s’assurer que le
sommet du réservoir de liquide de frein est à l’hori-
zontale.


Utiliser exclusivement le liquide de frein recomman-
dé, sinon les joints en caoutchouc risquent de se dété-
riorer et de causer une fuite, réduisant ainsi l’efficaci-
té de freinage.
Liquide de frein recommandé: DOT 4
SBU13040
Comprobación del nivel de líquido de frenos
Una cantidad insuficiente de líquido de frenos puede
dar lugar a la entrada de aire en el sistema de frenos,
con el consiguiente riesgo de inoperatividad de los
mismos.
Antes de iniciar la marcha, compruebe que el líquido
de frenos se encuentre por encima de la marca del
nivel mínimo y rellene si es necesario. Un nivel bajo
de líquido de frenos puede ser indicación de que las
pastillas de los frenos están gastadas y/o que hay fu-
gas en el sistema de los frenos. Si el nivel del líquido
de frenos es bajo, compruebe el grado de desgaste
de las pastillas de los frenos y si hay fugas en el sis-
tema de los frenos.
Tome las siguientes precauciones:

Cuando compruebe el nivel de líquido de frenos,
asegúrese de que la parte superior del depósito
del líquido de frenos esté nivelada.


Utilice exclusivamente líquido de frenos de la ca-
lidad prescrita, porque de no hacerlo así, podrían
deteriorarse los sellos de goma, con las consi-
guientes fugas y mal funcionamiento de los fre-
nos.
Líquido de frenos recomendado: DOT 4
U5YT60.book Page 48 Friday, December 12, 2003 1:55 PM

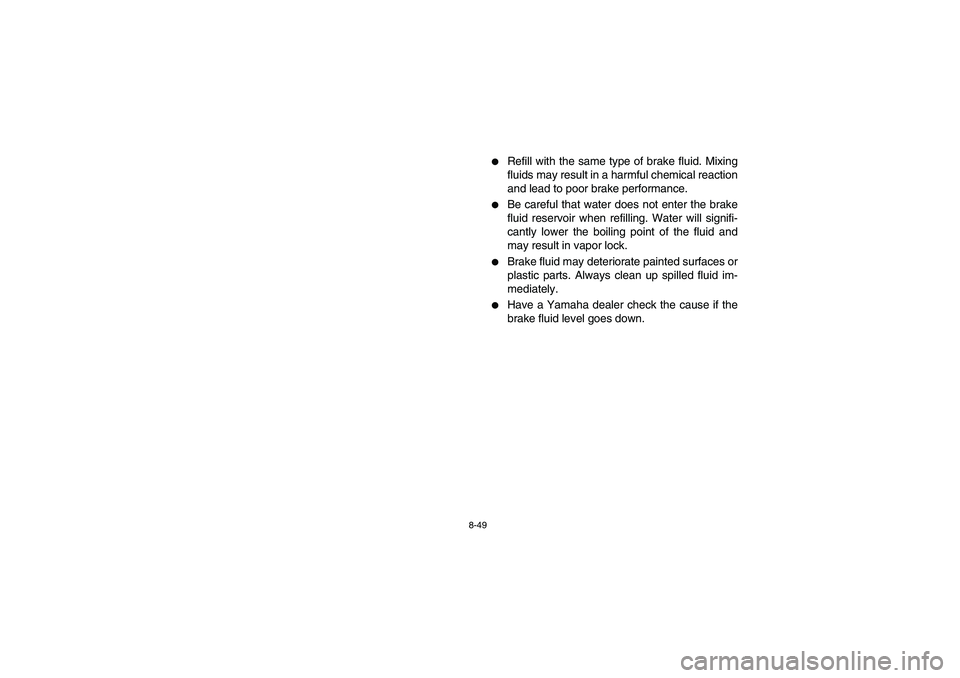

8-49

Refill with the same type of brake fluid. Mixing
fluids may result in a harmful chemical reaction
and lead to poor brake performance.


Be careful that water does not enter the brake
fluid reservoir when refilling. Water will signifi-
cantly lower the boiling point of the fluid and
may result in vapor lock.


Brake fluid may deteriorate painted surfaces or
plastic parts. Always clean up spilled fluid im-
mediately.


Have a Yamaha dealer check the cause if the
brake fluid level goes down.
U5YT60.book Page 49 Friday, December 12, 2003 1:55 PM

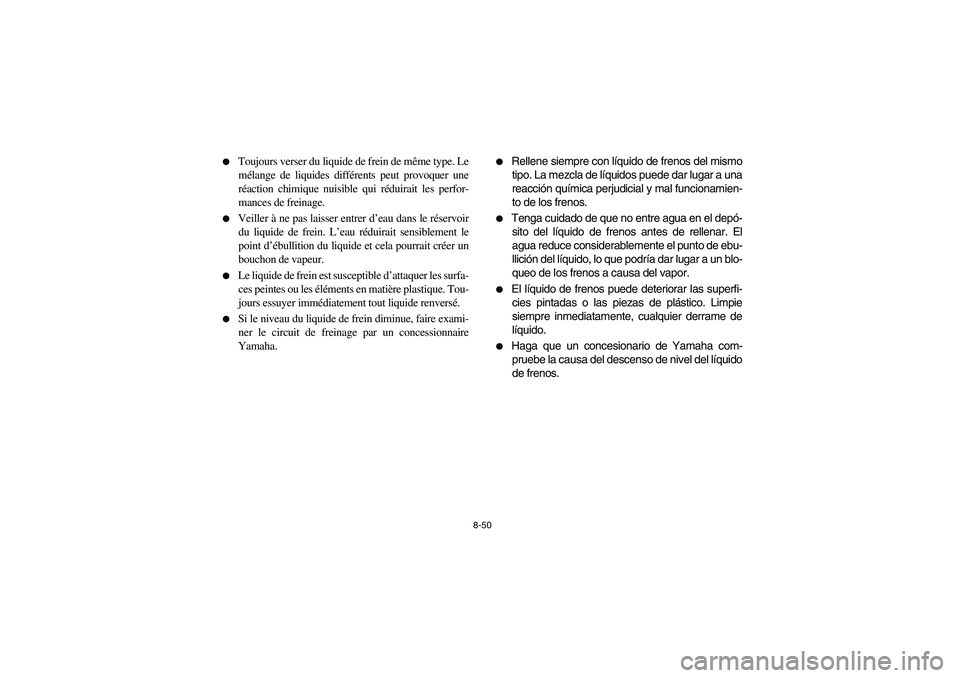

8-50

Toujours verser du liquide de frein de même type. Le
mélange de liquides différents peut provoquer une
réaction chimique nuisible qui réduirait les perfor-
mances de freinage.


Veiller à ne pas laisser entrer d’eau dans le réservoir
du liquide de frein. L’eau réduirait sensiblement le
point d’ébullition du liquide et cela pourrait créer un
bouchon de vapeur.


Le liquide de frein est susceptible d’attaquer les surfa-
ces peintes ou les éléments en matière plastique. Tou-
jours essuyer immédiatement tout liquide renversé.


Si le niveau du liquide de frein diminue, faire exami-
ner le circuit de freinage par un concessionnaire
Yamaha.


Rellene siempre con líquido de frenos del mismo
tipo. La mezcla de líquidos puede dar lugar a una
reacción química perjudicial y mal funcionamien-
to de los frenos.


Tenga cuidado de que no entre agua en el depó-
sito del líquido de frenos antes de rellenar. El
agua reduce considerablemente el punto de ebu-
llición del líquido, lo que podría dar lugar a un blo-
queo de los frenos a causa del vapor.


El líquido de frenos puede deteriorar las superfi-
cies pintadas o las piezas de plástico. Limpie
siempre inmediatamente, cualquier derrame de
líquido.


Haga que un concesionario de Yamaha com-
pruebe la causa del descenso de nivel del líquido
de frenos.
U5YT60.book Page 50 Friday, December 12, 2003 1:55 PM

8-51
EBU01186

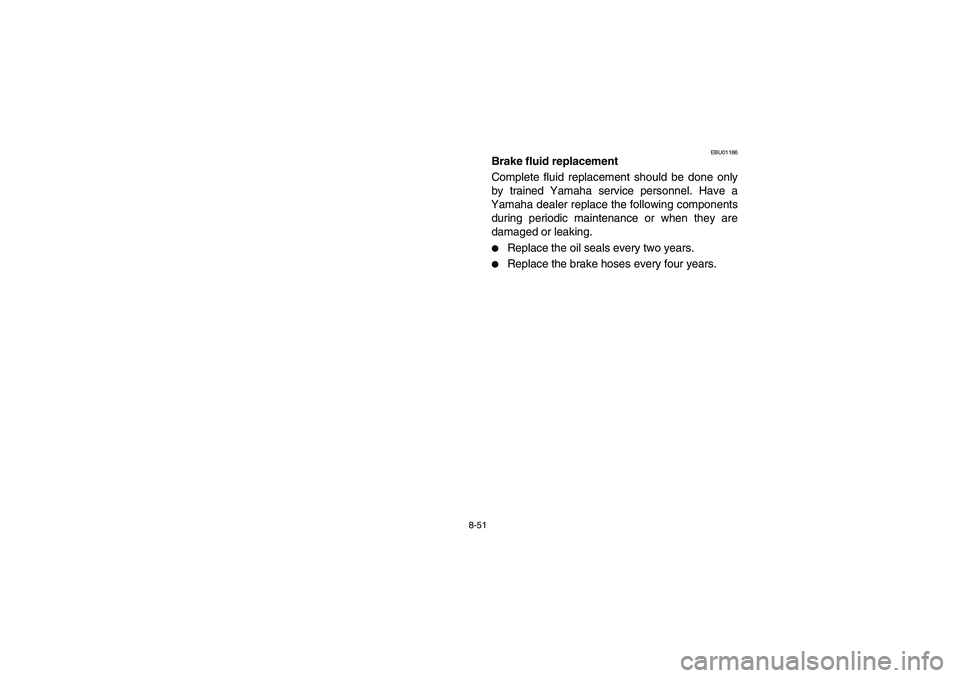

Brake fluid replacement
Complete fluid replacement should be done only
by trained Yamaha service personnel. Have a
Yamaha dealer replace the following components
during periodic maintenance or when they are
damaged or leaking.

Replace the oil seals every two years.


Replace the brake hoses every four years.
U5YT60.book Page 51 Friday, December 12, 2003 1:55 PM
