8-15

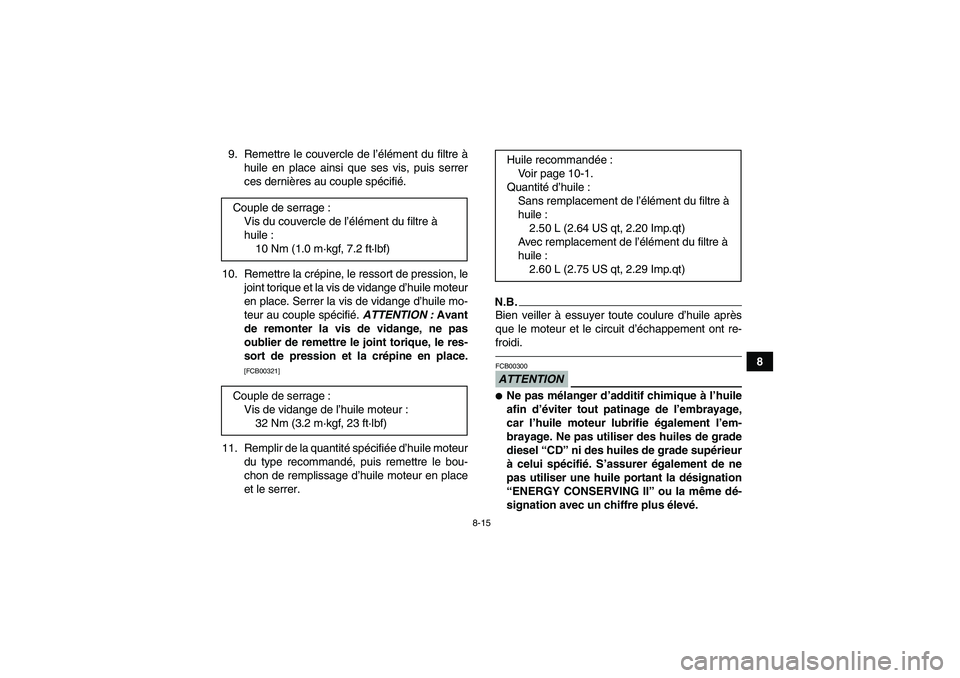

8 9. Remettre le couvercle de l’élément du filtre à
huile en place ainsi que ses vis, puis serrer
ces dernières au couple spécifié.
10. Remettre la crépine, le ressort de pression, le
joint torique et la vis de vidange d’huile moteur
en place. Serrer la vis de vidange d’huile mo-
teur au couple spécifié. ATTENTION : Avant
de remonter la vis de vidange, ne pas
oublier de remettre le joint torique, le res-
sort de pression et la crépine en place.
[FCB00321]
11. Remplir de la quantité spécifiée d’huile moteur
du type recommandé, puis remettre le bou-
chon de remplissage d’huile moteur en place
et le serrer.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.ATTENTIONFCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé. Couple de serrage :
Vis du couvercle de l’élément du filtre à
huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
32 Nm (3.2 m·kgf, 23 ft·lbf)Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre à
huile :
2.50 L (2.64 US qt, 2.20 Imp.qt)
Avec remplacement de l’élément du filtre à
huile :
2.60 L (2.75 US qt, 2.29 Imp.qt)
U1BS60F0.book Page 15 Friday, April 17, 2009 9:20 AM

8-16
8

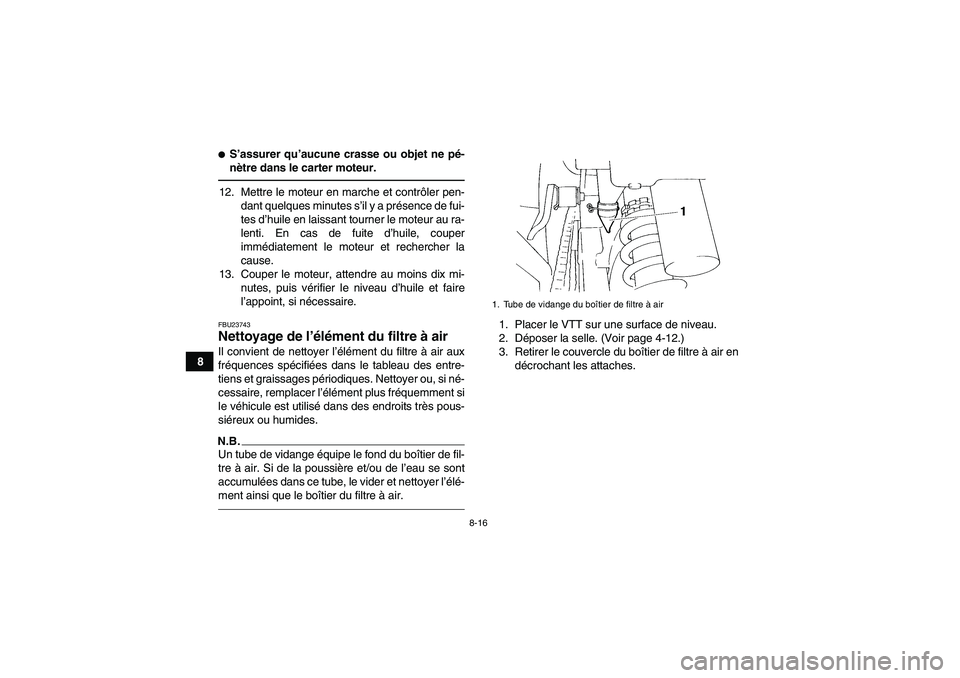

S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.12. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
13. Couper le moteur, attendre au moins dix mi-
nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.FBU23743Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si né-
cessaire, remplacer l’élément plus fréquemment si
le véhicule est utilisé dans des endroits très pous-
siéreux ou humides.N.B.Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-
ment ainsi que le boîtier du filtre à air.
1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-12.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.1. Tube de vidange du boîtier de filtre à air
U1BS60F0.book Page 16 Friday, April 17, 2009 9:20 AM

8-17

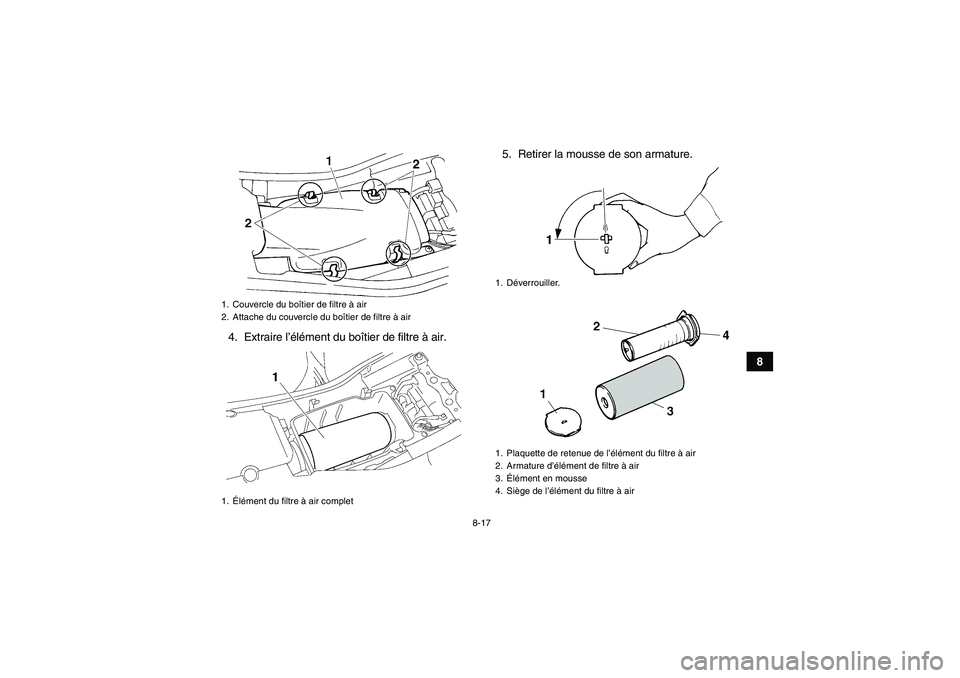

8 4. Extraire l’élément du boîtier de filtre à air.5. Retirer la mousse de son armature.
1. Couvercle du boîtier de filtre à air
2. Attache du couvercle du boîtier de filtre à air
1.Élément du filtre à air complet
1. Déverrouiller.
1. Plaquette de retenue de l’élément du filtre à air
2. Armature d’élément de filtre à air
3.Élément en mousse
4. Siège de l’élément du filtre à air
U1BS60F0.book Page 17 Friday, April 17, 2009 9:20 AM

8-18

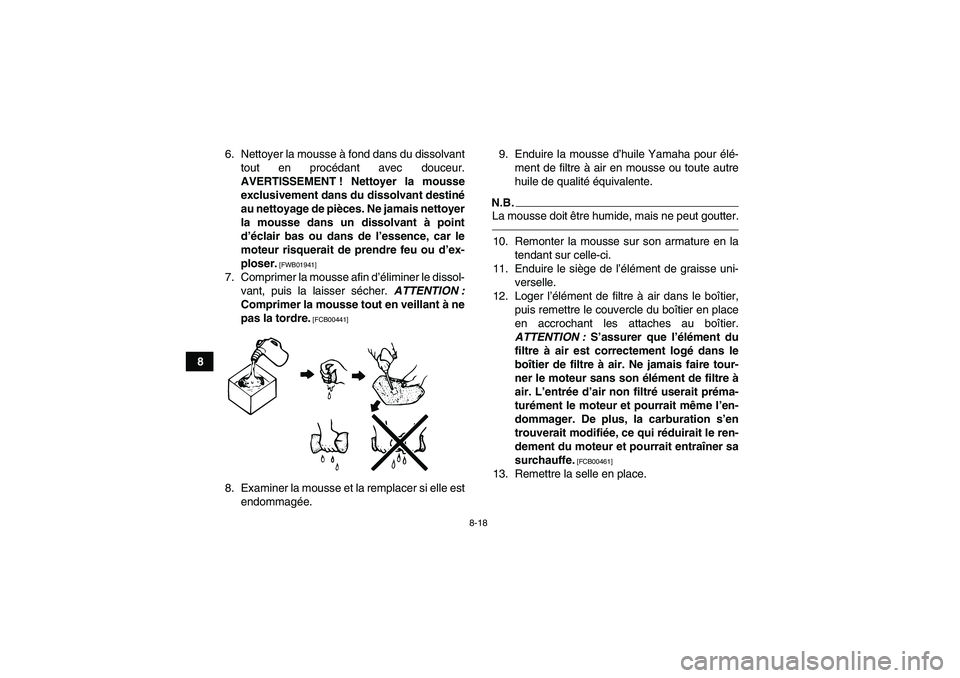

86. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse
exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais nettoyer
la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01941]
7. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00441]
8. Examiner la mousse et la remplacer si elle est
endommagée.9. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.
N.B.La mousse doit être humide, mais ne peut goutter.10. Remonter la mousse sur son armature en la
tendant sur celle-ci.
11. Enduire le siège de l’élément de graisse uni-
verselle.
12. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
ATTENTION : S’assurer que l’élément du
filtre à air est correctement logé dans le
boîtier de filtre à air. Ne jamais faire tour-
ner le moteur sans son élément de filtre à
air. L’entrée d’air non filtré userait préma-
turément le moteur et pourrait même l’en-
dommager. De plus, la carburation s’en
trouverait modifiée, ce qui réduirait le ren-
dement du moteur et pourrait entraîner sa
surchauffe.
[FCB00461]
13. Remettre la selle en place.
U1BS60F0.book Page 18 Friday, April 17, 2009 9:20 AM

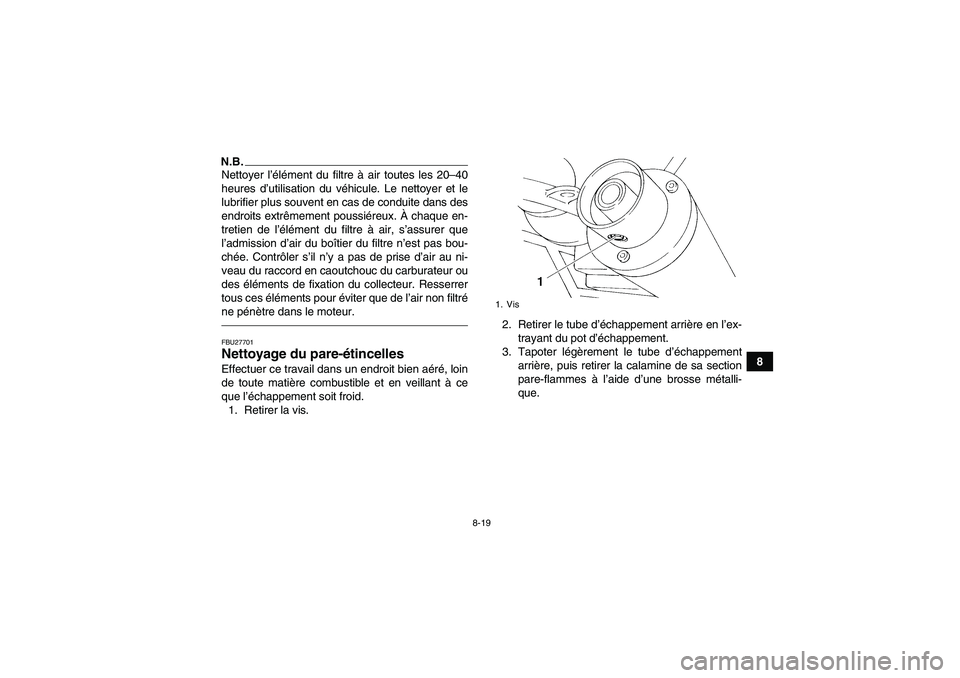

8-19
8
N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtré
ne pénètre dans le moteur.FBU27701Nettoyage du pare-étincelles Effectuer ce travail dans un endroit bien aéré, loin
de toute matière combustible et en veillant à ce
que l’échappement soit froid.
1. Retirer la vis.2. Retirer le tube d’échappement arrière en l’ex-
trayant du pot d’échappement.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.
1. Vis
U1BS60F0.book Page 19 Friday, April 17, 2009 9:20 AM

8-20

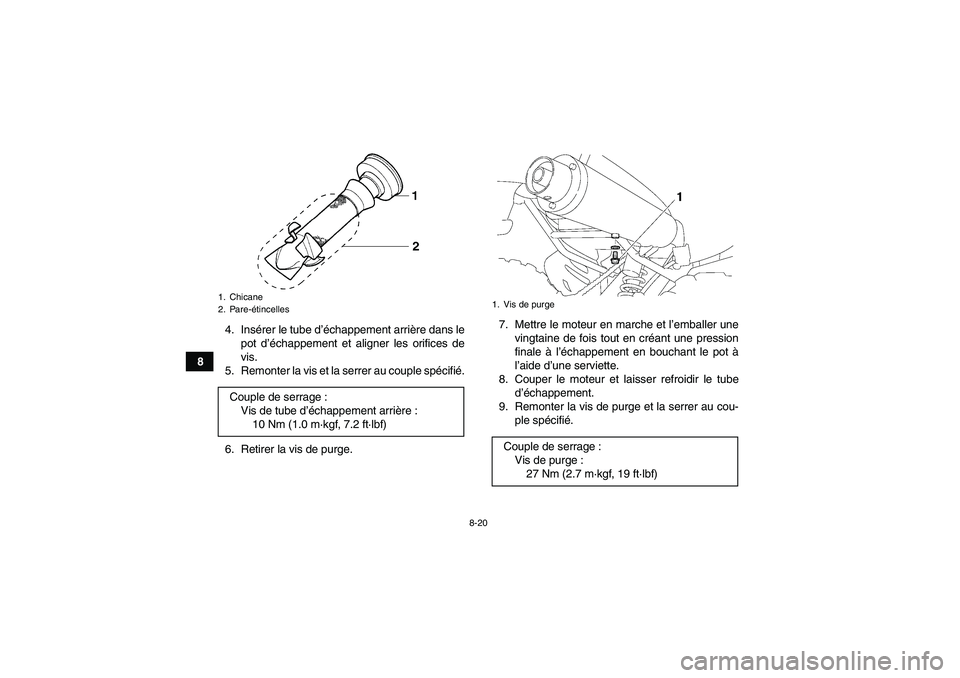

84. Insérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.
5. Remonter la vis et la serrer au couple spécifié.
6. Retirer la vis de purge.7. Mettre le moteur en marche et l’emballer une
vingtaine de fois tout en créant une pression
finale à l’échappement en bouchant le pot à
l’aide d’une serviette.
8. Couper le moteur et laisser refroidir le tube
d’échappement.
9. Remonter la vis de purge et la serrer au cou-
ple spécifié.
1. Chicane
2. Pare-étincellesCouple de serrage :
Vis de tube d’échappement arrière :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Vis de purgeCouple de serrage :
Vis de purge :
27 Nm (2.7 m·kgf, 19 ft·lbf)
U1BS60F0.book Page 20 Friday, April 17, 2009 9:20 AM

8-21
8

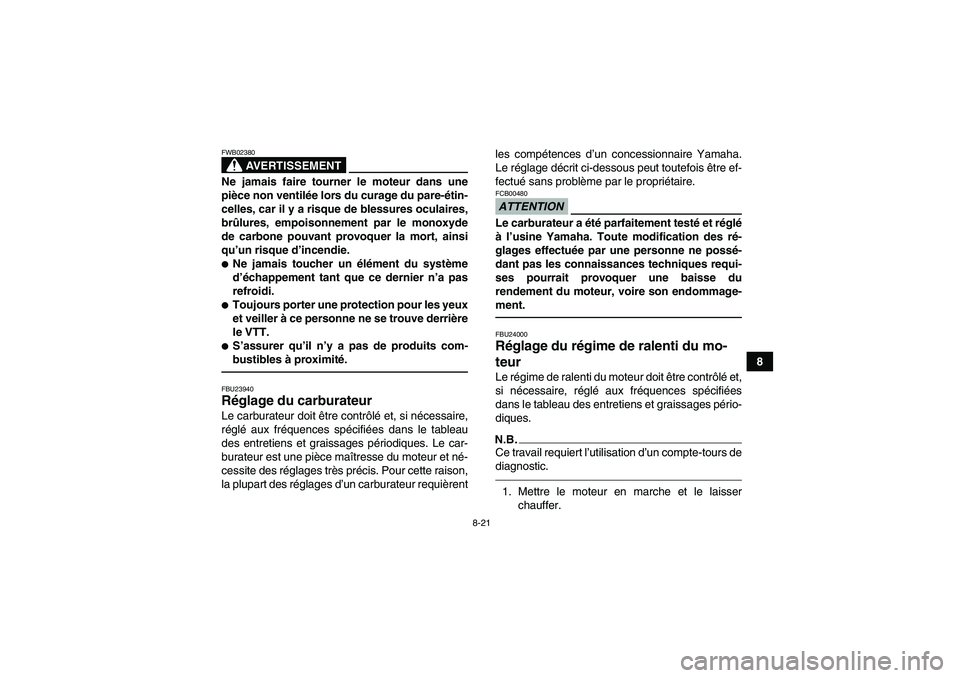

AVERTISSEMENT
FWB02380Ne jamais faire tourner le moteur dans une
pièce non ventilée lors du curage du pare-étin-
celles, car il y a risque de blessures oculaires,
brûlures, empoisonnement par le monoxyde
de carbone pouvant provoquer la mort, ainsi
qu’un risque d’incendie.
Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas
refroidi.
Toujours porter une protection pour les yeux
et veiller à ce personne ne se trouve derrière
le VTT.
S’assurer qu’il n’y a pas de produits com-
bustibles à proximité.FBU23940Réglage du carburateur Le carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
cessite des réglages très précis. Pour cette raison,
la plupart des réglages d’un carburateur requièrentles compétences d’un concessionnaire Yamaha.
Le réglage décrit ci-dessous peut toutefois être ef-
fectué sans problème par le propriétaire.
ATTENTIONFCB00480Le carburateur a été parfaitement testé et réglé
à l’usine Yamaha. Toute modification des ré-
glages effectuée par une personne ne possé-
dant pas les connaissances techniques requi-
ses pourrait provoquer une baisse du
rendement du moteur, voire son endommage-
ment.FBU24000Réglage du régime de ralenti du mo-
teur Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.Ce travail requiert l’utilisation d’un compte-tours de
diagnostic.1. Mettre le moteur en marche et le laisser
chauffer.
U1BS60F0.book Page 21 Friday, April 17, 2009 9:20 AM

8-22
8

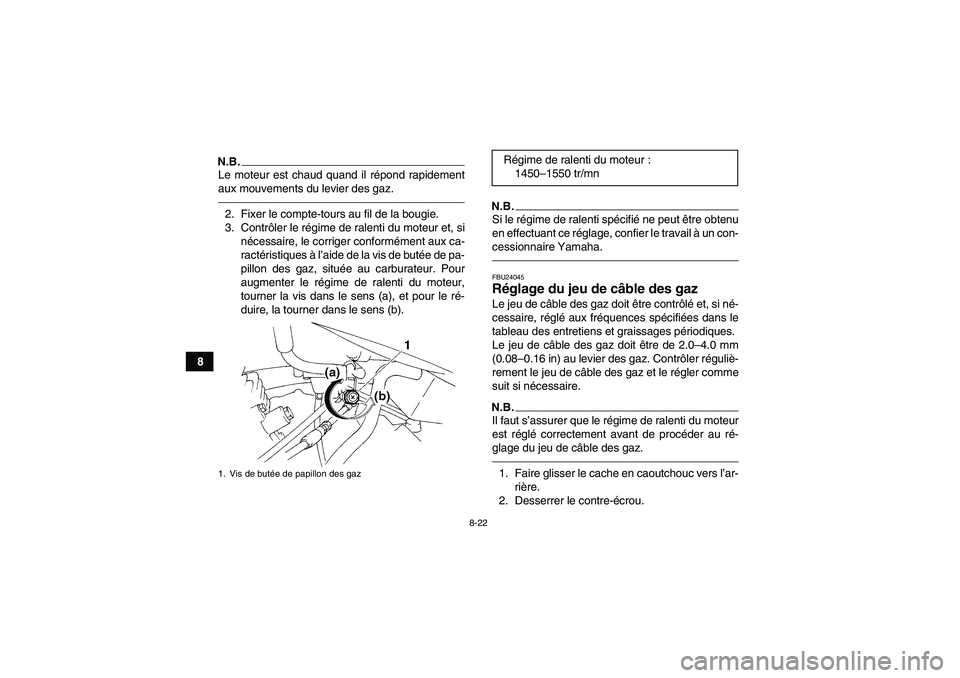

N.B.Le moteur est chaud quand il répond rapidement
aux mouvements du levier des gaz.2. Fixer le compte-tours au fil de la bougie.
3. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de pa-
pillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le ré-
duire, la tourner dans le sens (b).
N.B.Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-
cessionnaire Yamaha.FBU24045Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
cessaire, réglé aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Le jeu de câble des gaz doit être de 2.0–4.0 mm
(0.08–0.16 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et le régler comme
suit si nécessaire.N.B.Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-
glage du jeu de câble des gaz.1. Faire glisser le cache en caoutchouc vers l’ar-
rière.
2. Desserrer le contre-écrou.
1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1450–1550 tr/mn
U1BS60F0.book Page 22 Friday, April 17, 2009 9:20 AM

8-23

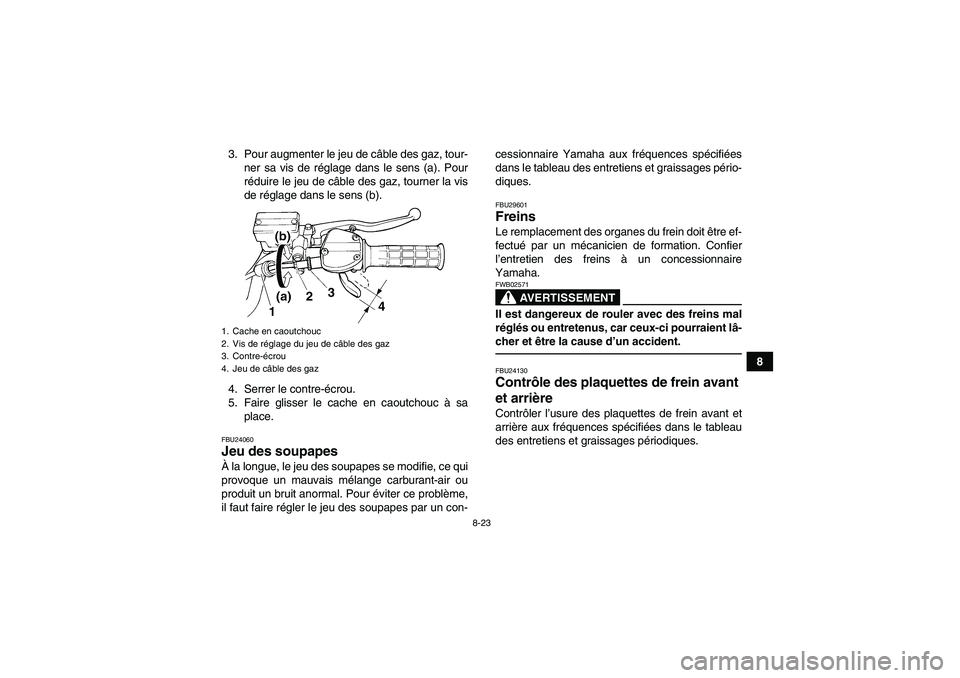

8 3. Pour augmenter le jeu de câble des gaz, tour-
ner sa vis de réglage dans le sens (a). Pour
réduire le jeu de câble des gaz, tourner la vis
de réglage dans le sens (b).
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
FBU29601Freins Le remplacement des organes du frein doit être ef-
fectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02571Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-
cher et être la cause d’un accident.FBU24130Contrôle des plaquettes de frein avant
et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Cache en caoutchouc
2. Vis de réglage du jeu de câble des gaz
3. Contre-écrou
4. Jeu de câble des gaz
3
12
4
U1BS60F0.book Page 23 Friday, April 17, 2009 9:20 AM

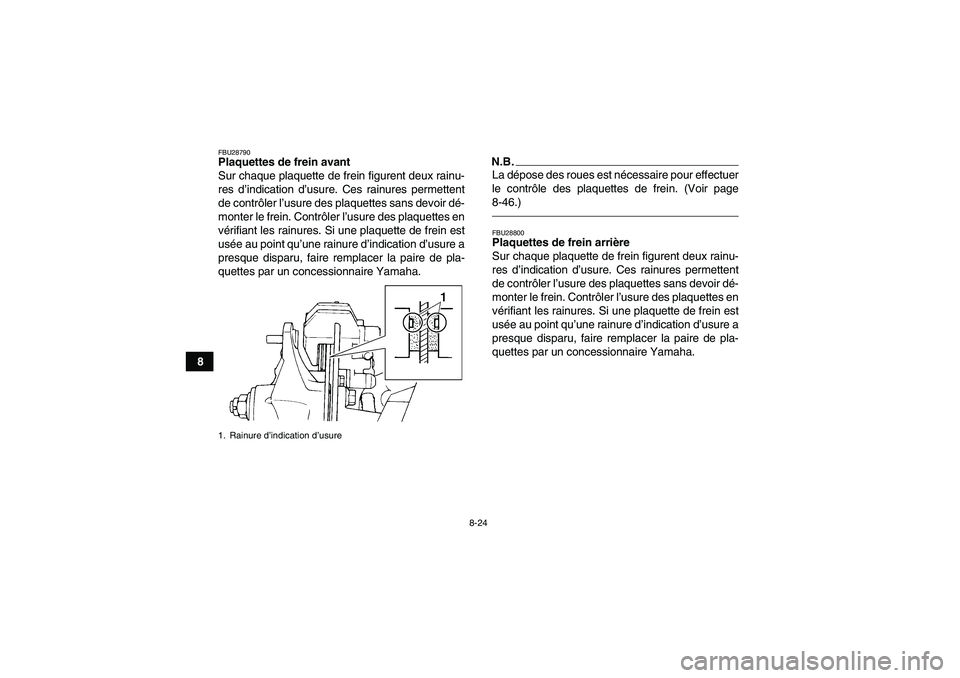

8-24
8
FBU28790Plaquettes de frein avant
Sur chaque plaquette de frein figurent deux rainu-
res d’indication d’usure. Ces rainures permettent
de contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication d’usure a
presque disparu, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page
8-46.)FBU28800Plaquettes de frein arrière
Sur chaque plaquette de frein figurent deux rainu-
res d’indication d’usure. Ces rainures permettent
de contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication d’usure a
presque disparu, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
1. Rainure d’indication d’usureU1BS60F0.book Page 24 Friday, April 17, 2009 9:20 AM
