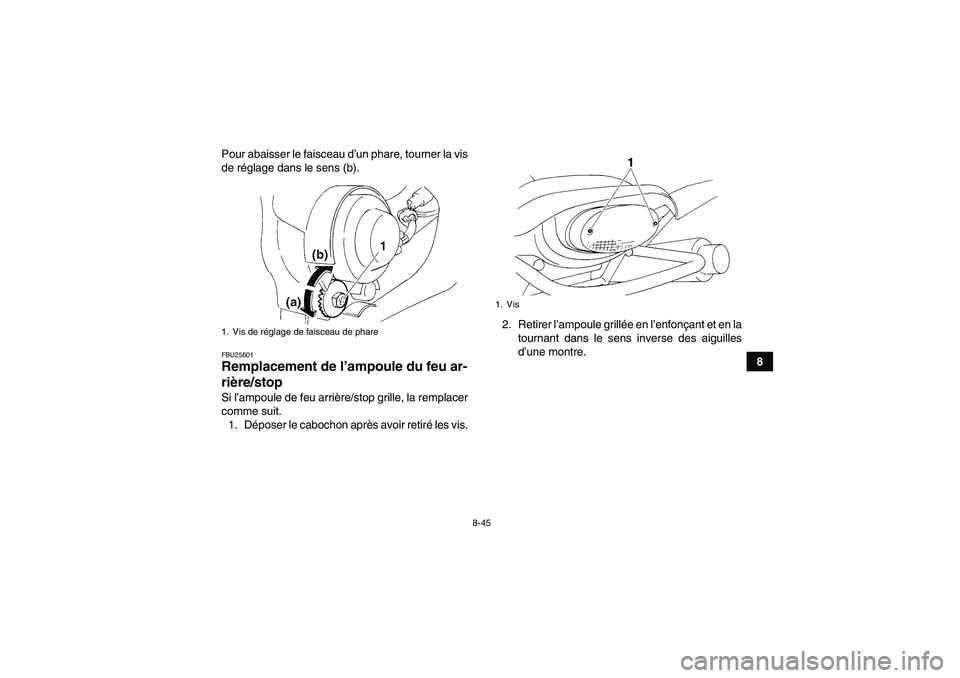

8 Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU25601Remplacement de l’ampoule du feu ar-
rière/stop Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le cabochon après avoir retiré les vis.2. Retirer l’ampoule grillée en l’enfonçant et en la
tournant dans le sens inverse des aiguilles
d’une montre.1. Vis de réglage de faisceau de phare
1. Vis
U1BS60F0.book Page 45 Friday, April 17, 2009 9:20 AM

8-46

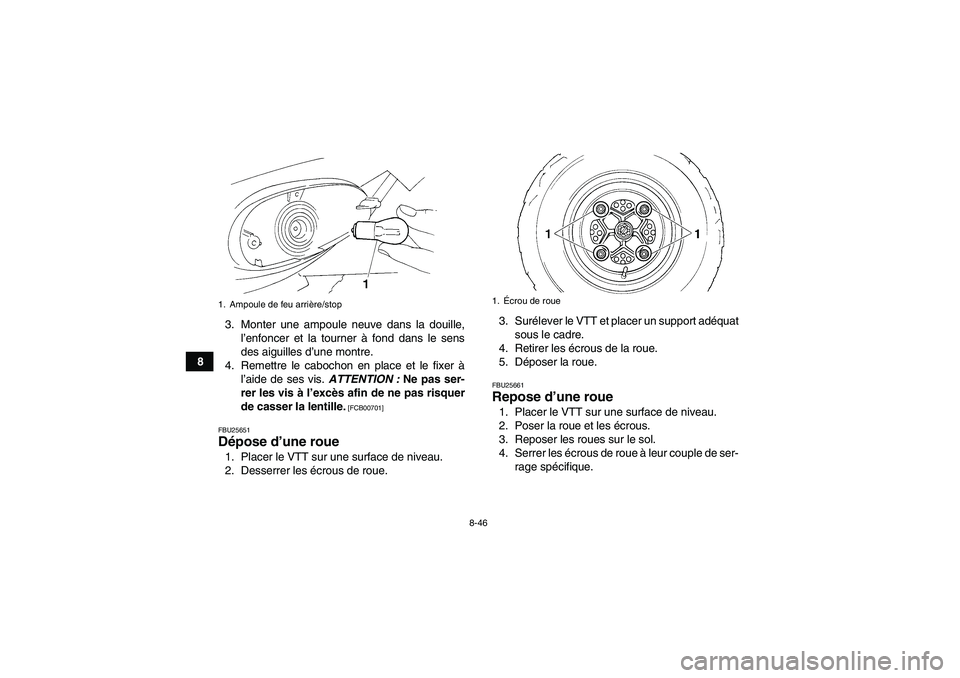

83. Monter une ampoule neuve dans la douille,
l’enfoncer et la tourner à fond dans le sens
des aiguilles d’une montre.
4. Remettre le cabochon en place et le fixer à
l’aide de ses vis. ATTENTION : Ne pas ser-
rer les vis à l’excès afin de ne pas risquer
de casser la lentille.
[FCB00701]
FBU25651
Dépose d’une roue 1. Placer le VTT sur une surface de niveau.
2. Desserrer les écrous de roue.3. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.
FBU25661Repose d’une roue 1. Placer le VTT sur une surface de niveau.
2. Poser la roue et les écrous.
3. Reposer les roues sur le sol.
4. Serrer les écrous de roue à leur couple de ser-
rage spécifique.
1. Ampoule de feu arrière/stop
1.Écrou de roue
U1BS60F0.book Page 46 Friday, April 17, 2009 9:20 AM

8-47
8

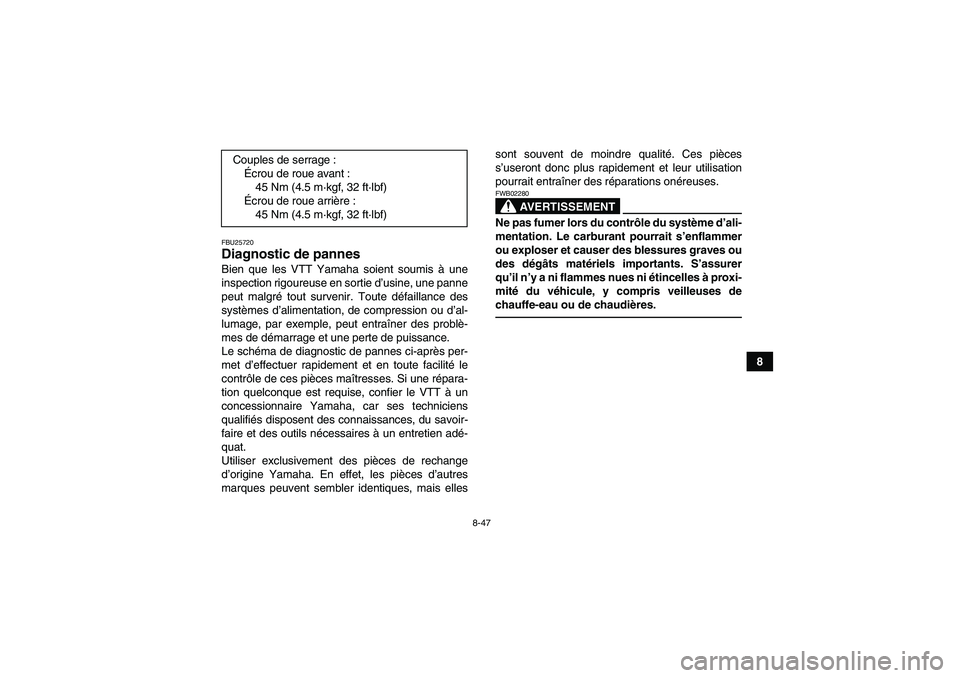

FBU25720Diagnostic de pannes Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces maîtresses. Si une répara-
tion quelconque est requise, confier le VTT à un
concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais ellessont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT
FWB02280Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.
Couples de serrage :
Écrou de roue avant :
45 Nm (4.5 m·kgf, 32 ft·lbf)
Écrou de roue arrière :
45 Nm (4.5 m·kgf, 32 ft·lbf)
U1BS60F0.book Page 47 Friday, April 17, 2009 9:20 AM

8-48
8
FBU25751Schéma de diagnostic de pannes Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le VTT par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie.
Faire contrôler le VTT par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un
concessionnaire Yamaha.Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U1BS60F0.book Page 48 Friday, April 17, 2009 9:20 AM

9-1
9
FBU25860
NETTOYAGE ET REMISAGE

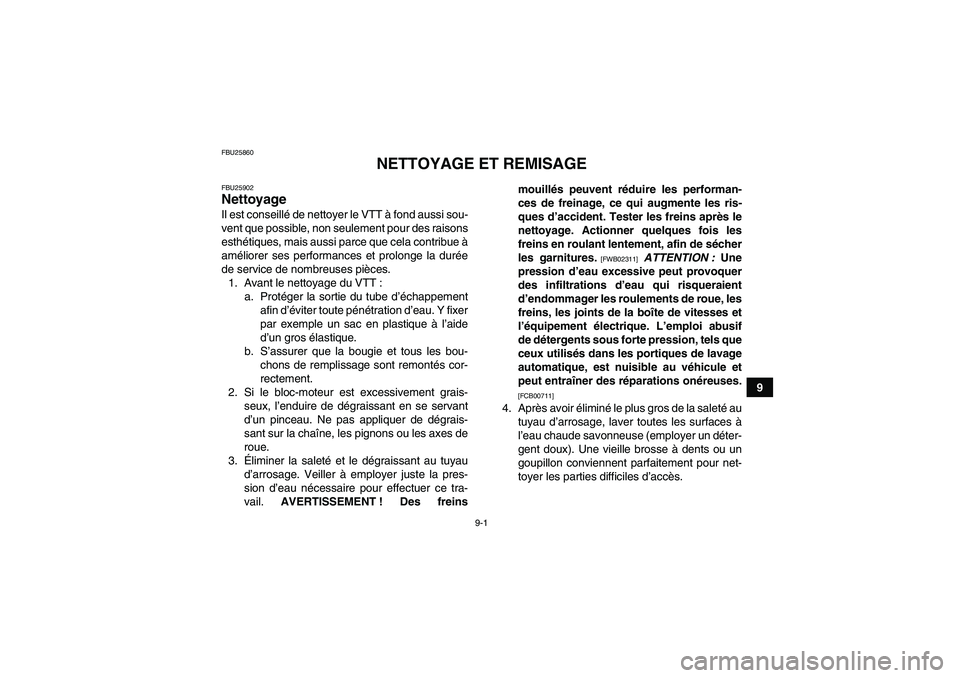

FBU25902Nettoyage Il est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des raisons
esthétiques, mais aussi parce que cela contribue à
améliorer ses performances et prolonge la durée
de service de nombreuses pièces.
1. Avant le nettoyage du VTT :
a. Protéger la sortie du tube d’échappement
afin d’éviter toute pénétration d’eau. Y fixer
par exemple un sac en plastique à l’aide
d’un gros élastique.
b. S’assurer que la bougie et tous les bou-
chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais-
seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas appliquer de dégrais-
sant sur la chaîne, les pignons ou les axes de
roue.
3.Éliminer la saleté et le dégraissant au tuyau
d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail. AVERTISSEMENT ! Des freinsmouillés peuvent réduire les performan-
ces de freinage, ce qui augmente les ris-
ques d’accident. Tester les freins après le
nettoyage. Actionner quelques fois les
freins en roulant lentement, afin de sécher
les garnitures.
[FWB02311]
ATTENTION : Une
pression d’eau excessive peut provoquer
des infiltrations d’eau qui risqueraient
d’endommager les roulements de roue, les
freins, les joints de la boîte de vitesses et
l’équipement électrique. L’emploi abusif
de détergents sous forte pression, tels que
ceux utilisés dans les portiques de lavage
automatique, est nuisible au véhicule et
peut entraîner des réparations onéreuses.
[FCB00711]
4. Après avoir éliminé le plus gros de la saleté au
tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un déter-
gent doux). Une vieille brosse à dents ou un
goupillon conviennent parfaitement pour net-
toyer les parties difficiles d’accès.
U1BS60F0.book Page 1 Friday, April 17, 2009 9:20 AM

9-2

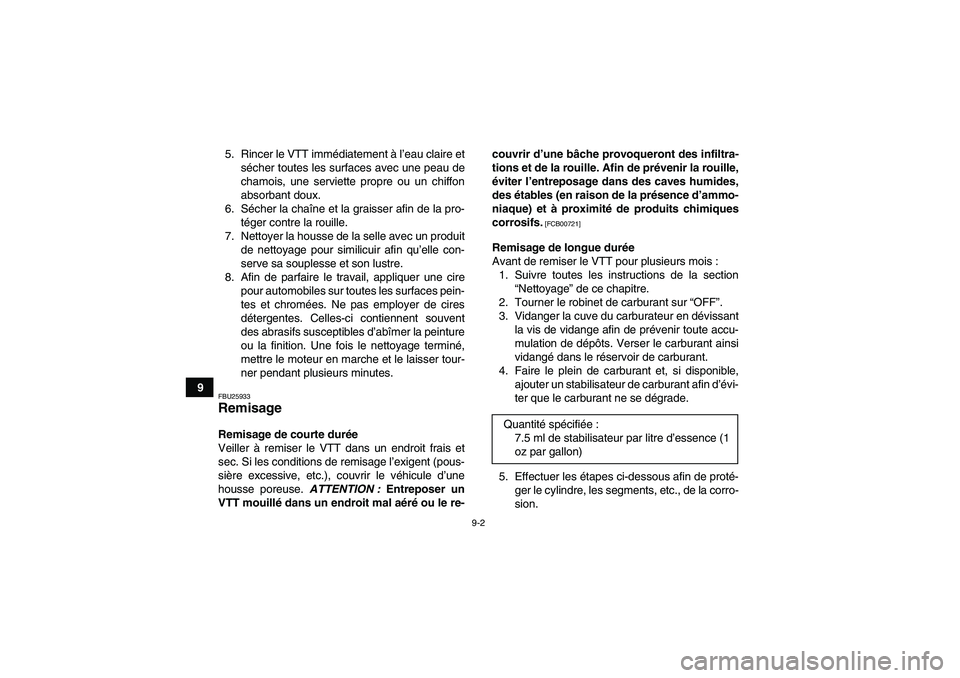

95. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Sécher la chaîne et la graisser afin de la pro-
téger contre la rouille.
7. Nettoyer la housse de la selle avec un produit
de nettoyage pour similicuir afin qu’elle con-
serve sa souplesse et son lustre.
8. Afin de parfaire le travail, appliquer une cire
pour automobiles sur toutes les surfaces pein-
tes et chromées. Ne pas employer de cires
détergentes. Celles-ci contiennent souvent
des abrasifs susceptibles d’abîmer la peinture
ou la finition. Une fois le nettoyage terminé,
mettre le moteur en marche et le laisser tour-
ner pendant plusieurs minutes.
FBU25933Remisage Remisage de courte durée
Veiller à remiser le VTT dans un endroit frais et
sec. Si les conditions de remisage l’exigent (pous-
sière excessive, etc.), couvrir le véhicule d’une
housse poreuse. ATTENTION : Entreposer un
VTT mouillé dans un endroit mal aéré ou le re-couvrir d’une bâche provoqueront des infiltra-
tions et de la rouille. Afin de prévenir la rouille,
éviter l’entreposage dans des caves humides,
des étables (en raison de la présence d’ammo-
niaque) et à proximité de produits chimiques
corrosifs.
[FCB00721]
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Nettoyage” de ce chapitre.
2. Tourner le robinet de carburant sur “OFF”.
3. Vidanger la cuve du carburateur en dévissant
la vis de vidange afin de prévenir toute accu-
mulation de dépôts. Verser le carburant ainsi
vidangé dans le réservoir de carburant.
4. Faire le plein de carburant et, si disponible,
ajouter un stabilisateur de carburant afin d’évi-
ter que le carburant ne se dégrade.
5. Effectuer les étapes ci-dessous afin de proté-
ger le cylindre, les segments, etc., de la corro-
sion. Quantité spécifiée:
7.5 ml de stabilisateur par litre d’essence (1
oz par gallon)
U1BS60F0.book Page 2 Friday, April 17, 2009 9:20 AM

9-3

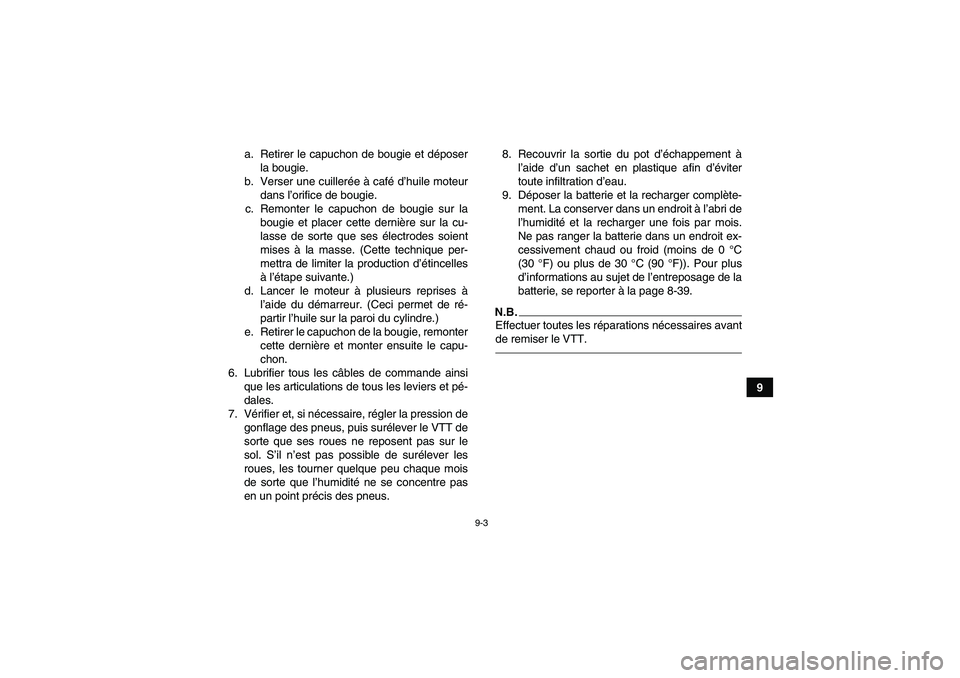

9 a. Retirer le capuchon de bougie et déposer
la bougie.
b. Verser une cuillerée à café d’huile moteur
dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la
bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à
l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie, remonter
cette dernière et monter ensuite le capu-
chon.
6. Lubrifier tous les câbles de commande ainsi
que les articulations de tous les leviers et pé-
dales.
7. Vérifier et, si nécessaire, régler la pression de
gonflage des pneus, puis surélever le VTT de
sorte que ses roues ne reposent pas sur le
sol. S’il n’est pas possible de surélever les
roues, les tourner quelque peu chaque mois
de sorte que l’humidité ne se concentre pas
en un point précis des pneus.8. Recouvrir la sortie du pot d’échappement à
l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.
9. Déposer la batterie et la recharger complète-
ment. La conserver dans un endroit à l’abri de
l’humidité et la recharger une fois par mois.
Ne pas ranger la batterie dans un endroit ex-
cessivement chaud ou froid (moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)). Pour plus
d’informations au sujet de l’entreposage de la
batterie, se reporter à la page 8-39.
N.B.Effectuer toutes les réparations nécessaires avant
de remiser le VTT.
U1BS60F0.book Page 3 Friday, April 17, 2009 9:20 AM

10-1
10
FBU25960
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:
1780 mm (70.1 in)
Largeur hors-tout:
1095 mm (43.1 in)
Hauteur hors-tout:
1080 mm (42.5 in)
Hauteur de la selle:
820 mm (32.3 in)
Empattement:
1210 mm (47.6 in)
Garde au sol:
115 mm (4.5 in)
Rayon de braquage minimal:
3100 mm (122 in)Poids:Avec huile et carburant:
180.0 kg (397 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
YFM35RZ 84.3 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008):
YFM35RZ 0.5 m/s² maximum
Vibrations au niveau du guidon (EN1032, ISO5008):
YFM35RZ 2.5 m/s² maximumMoteur:Type de moteur:
Refroidissement par air, 4 temps, SACTDisposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
349 cm³
Alésage × course:
83.0 × 64.5 mm (3.27 × 2.54 in)
Taux de compression:
9.20 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile de moteur:Marque recommandée:
YAMALUBE
U1BS60F0.book Page 1 Friday, April 17, 2009 9:20 AM

10-2
10
Type:

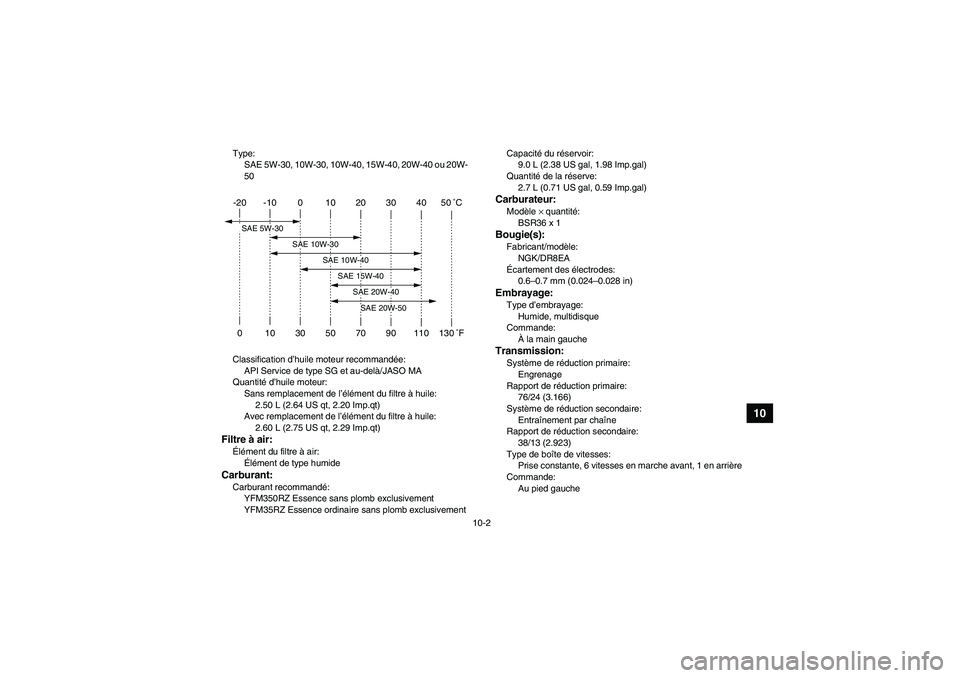

SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou 20W-
50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à huile:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Avec remplacement de l’élément du filtre à huile:
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
YFM350RZ Essence sans plomb exclusivement
YFM35RZ Essence ordinaire sans plomb exclusivementCapacité du réservoir:
9.0 L (2.38 US gal, 1.98 Imp.gal)
Quantité de la réserve:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Carburateur:Modèle × quantité:
BSR36 x 1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisque
Commande:
À la main gaucheTransmission:Système de réduction primaire:
Engrenage
Rapport de réduction primaire:
76/24 (3.166)
Système de réduction secondaire:
Entraînement par chaîne
Rapport de réduction secondaire:
38/13 (2.923)
Type de boîte de vitesses:
Prise constante, 6 vitesses en marche avant, 1 en arrière
Commande:
Au pied gauche
0 10 30 50 70 90 110 130 ˚F -20 -10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1BS60F0.book Page 2 Friday, April 17, 2009 9:20 AM

10-3
10

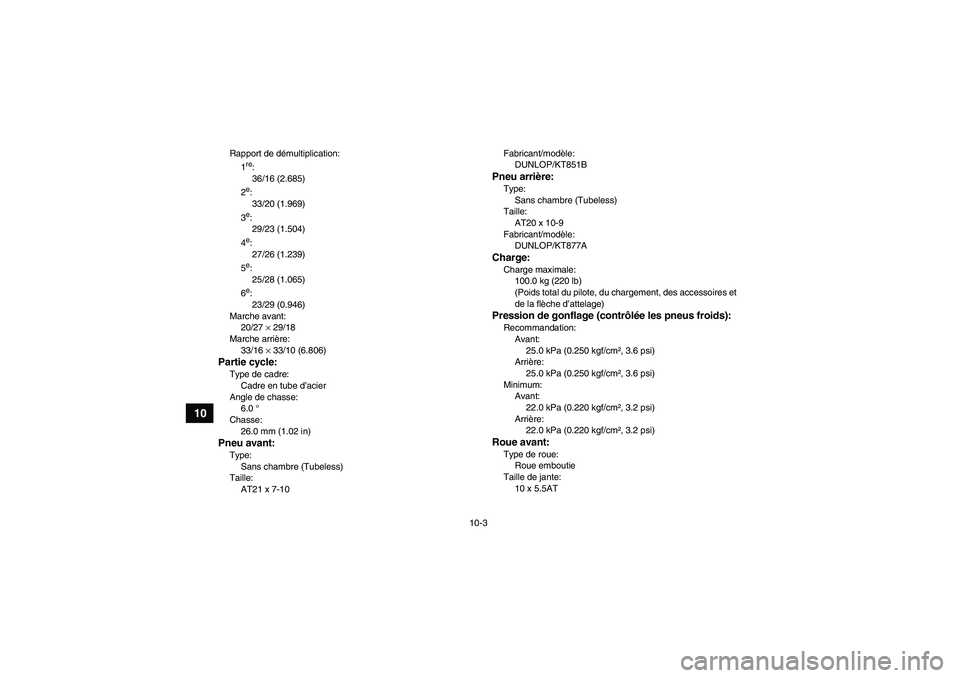

Rapport de démultiplication:
1
re:
36/16 (2.685)
2e:
33/20 (1.969)
3e:
29/23 (1.504)
4e:
27/26 (1.239)
5e:
25/28 (1.065)
6e:
23/29 (0.946)
Marche avant:
20/27 × 29/18
Marche arrière:
33/16 × 33/10 (6.806)
Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
6.0 °
Chasse:
26.0 mm (1.02 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT21 x 7-10Fabricant/modèle:
DUNLOP/KT851B
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT20 x 10-9
Fabricant/modèle:
DUNLOP/KT877ACharge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
10 x 5.5AT
U1BS60F0.book Page 3 Friday, April 17, 2009 9:20 AM
