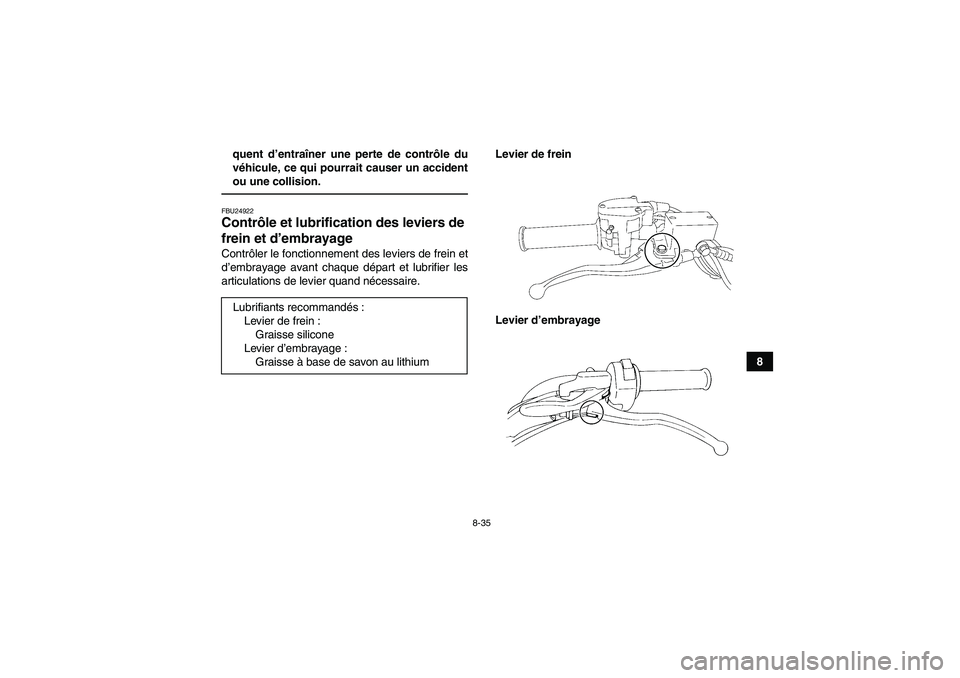

8-35
8 quent d’entraîner une perte de contrôle du
véhicule, ce qui pourrait causer un accident
ou une collision.
FBU24922Contrôle et lubrification des leviers de
frein et d’embrayage Contrôler le fonctionnement des leviers de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.Levier de frein
Levier d’embrayage Lubrifiants recommandés:
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au lithiumU1BS60F0.book Page 35 Friday, April 17, 2009 9:20 AM

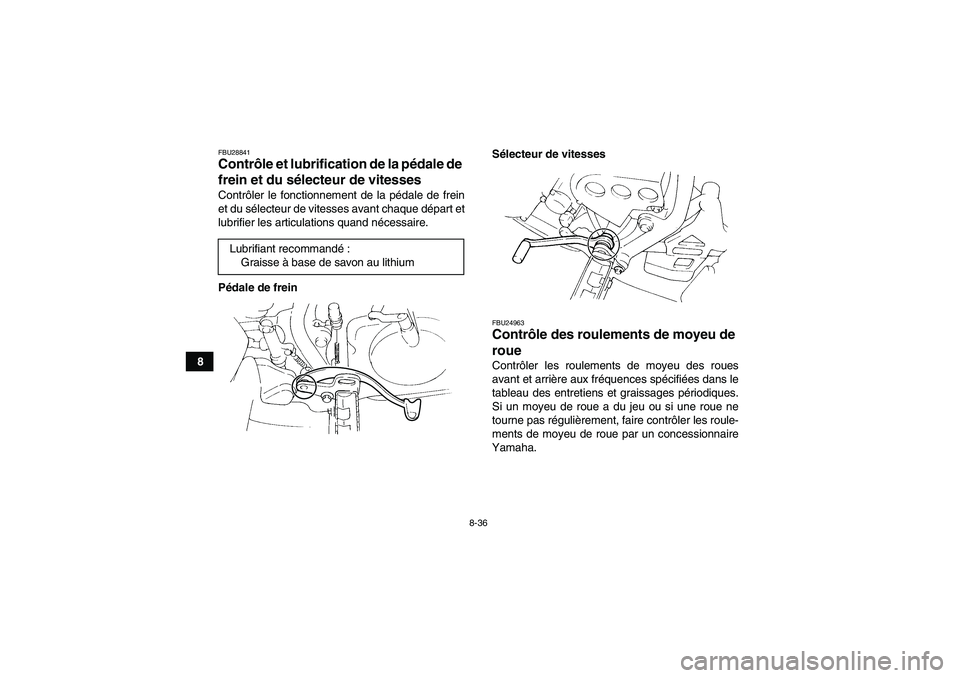

8-36
8
FBU28841Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses Contrôler le fonctionnement de la pédale de frein
et du sélecteur de vitesses avant chaque départ et
lubrifier les articulations quand nécessaire.
Pédale de freinSélecteur de vitesses
FBU24963Contrôle des roulements de moyeu de
roue Contrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha. Lubrifiant recommandé:
Graisse à base de savon au lithium
U1BS60F0.book Page 36 Friday, April 17, 2009 9:20 AM

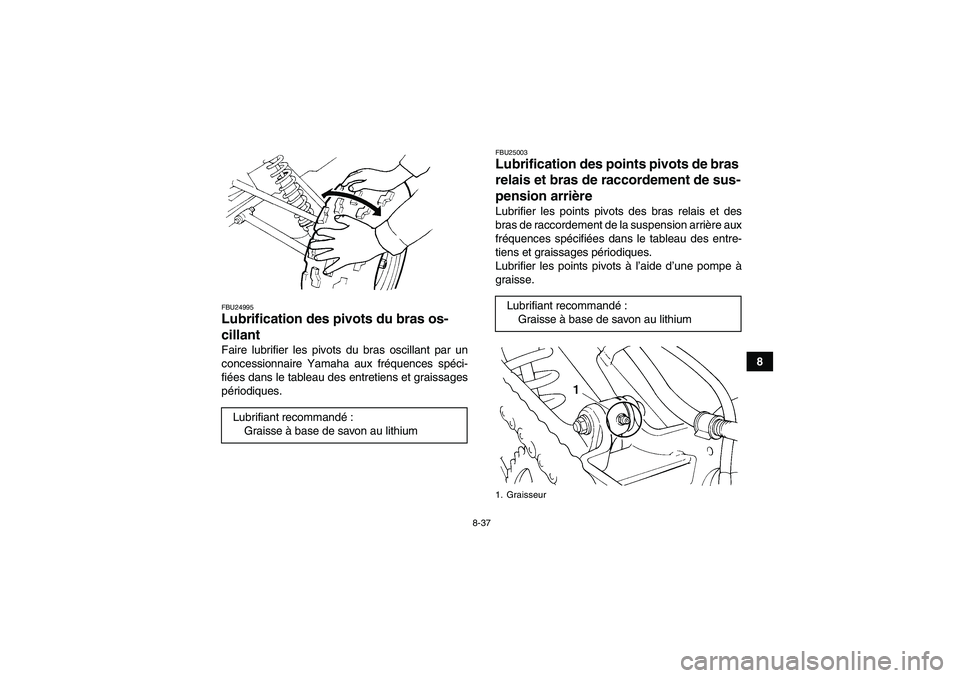

8-37
8
FBU24995Lubrification des pivots du bras os-
cillant Faire lubrifier les pivots du bras oscillant par un
concessionnaire Yamaha aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
FBU25003Lubrification des points pivots de bras
relais et bras de raccordement de sus-
pension arrière Lubrifier les points pivots des bras relais et des
bras de raccordement de la suspension arrière aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Lubrifier les points pivots à l’aide d’une pompe à
graisse.
Lubrifiant recommandé:
Graisse à base de savon au lithiumLubrifiant recommandé:
Graisse à base de savon au lithium1. Graisseur
U1BS60F0.book Page 37 Friday, April 17, 2009 9:20 AM

8-38
8
FBU25032Lubrification des pivots des triangles
de suspension supérieurs et inférieurs Lubrifier les pivots des triangles de suspension su-
périeurs et inférieurs aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
Lubrifier les points pivots à l’aide d’une pompe à
graisse.
Côté gauche
1. Graisseur
1. Graisseur
Lubrifiant recommandé:
Graisse à base de savon au lithium1. Graisseur supérieur
2. Graisseur inférieur
U1BS60F0.book Page 38 Friday, April 17, 2009 9:20 AM

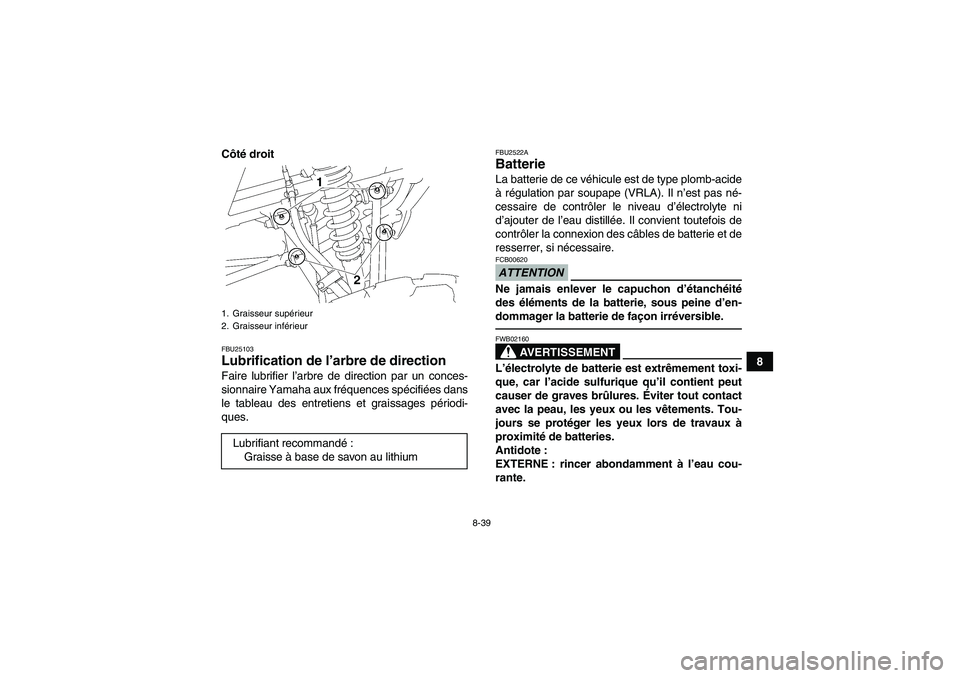

8-39
8 Côté droit
FBU25103Lubrification de l’arbre de direction Faire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.
FBU2522ABatterie La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.ATTENTIONFCB00620Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible.
AVERTISSEMENT
FWB02160L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
1. Graisseur supérieur
2. Graisseur inférieurLubrifiant recommandé:
Graisse à base de savon au lithium
U1BS60F0.book Page 39 Friday, April 17, 2009 9:20 AM

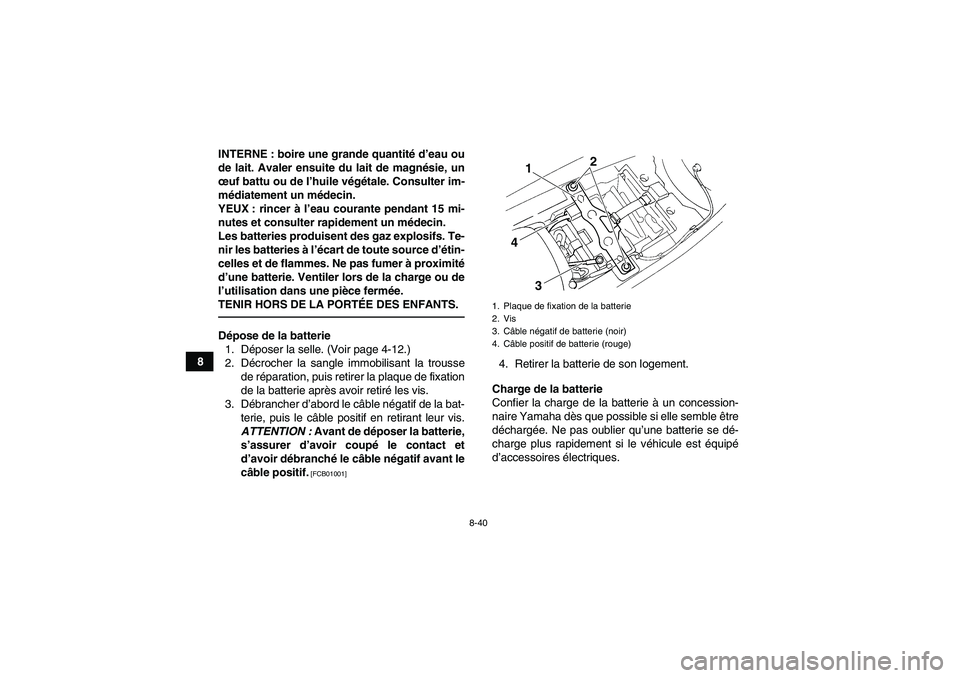

8-40
8INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
Dépose de la batterie
1. Déposer la selle. (Voir page 4-12.)
2. Décrocher la sangle immobilisant la trousse
de réparation, puis retirer la plaque de fixation
de la batterie après avoir retiré les vis.
3. Débrancher d’abord le câble négatif de la bat-
terie, puis le câble positif en retirant leur vis.
ATTENTION : Avant de déposer la batterie,
s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01001]
4. Retirer la batterie de son logement.
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.1. Plaque de fixation de la batterie
2. Vis
3. Câble négatif de batterie (noir)
4. Câble positif de batterie (rouge)
3
4
1
2
U1BS60F0.book Page 40 Friday, April 17, 2009 9:20 AM

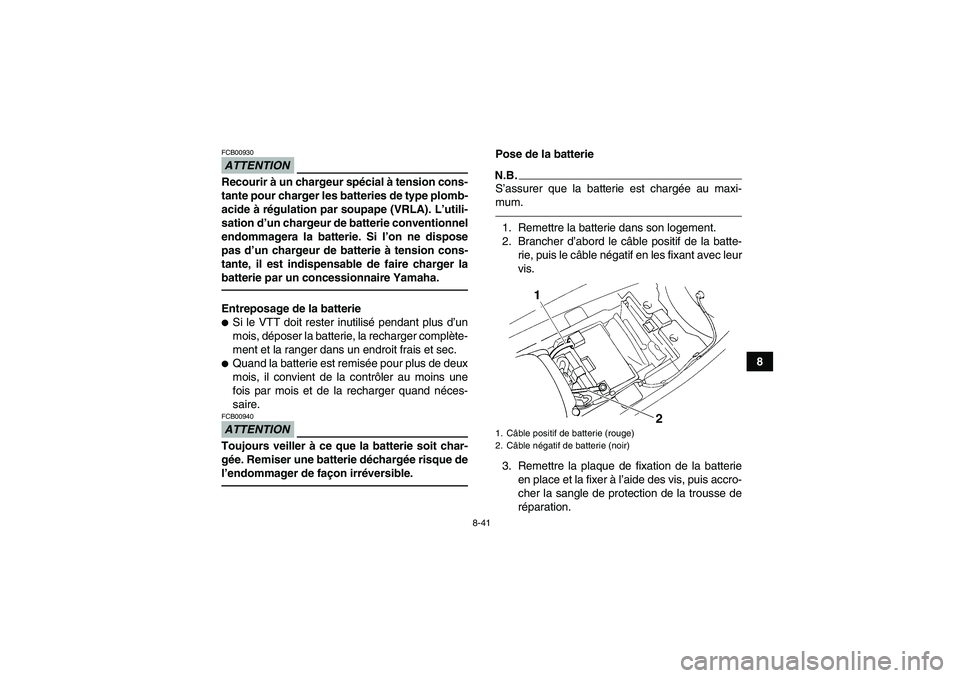

8-41
8
ATTENTIONFCB00930Recourir à un chargeur spécial à tension cons-
tante pour charger les batteries de type plomb-
acide à régulation par soupape (VRLA). L’utili-
sation d’un chargeur de batterie conventionnel
endommagera la batterie. Si l’on ne dispose
pas d’un chargeur de batterie à tension cons-
tante, il est indispensable de faire charger la
batterie par un concessionnaire Yamaha.Entreposage de la batterie
Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complète-
ment et la ranger dans un endroit frais et sec.
Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.ATTENTIONFCB00940Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque de
l’endommager de façon irréversible.
Pose de la batterieN.B.S’assurer que la batterie est chargée au maxi-
mum.1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte-
rie, puis le câble négatif en les fixant avec leur
vis.
3. Remettre la plaque de fixation de la batterie
en place et la fixer à l’aide des vis, puis accro-
cher la sangle de protection de la trousse de
réparation.1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
2
U1BS60F0.book Page 41 Friday, April 17, 2009 9:20 AM

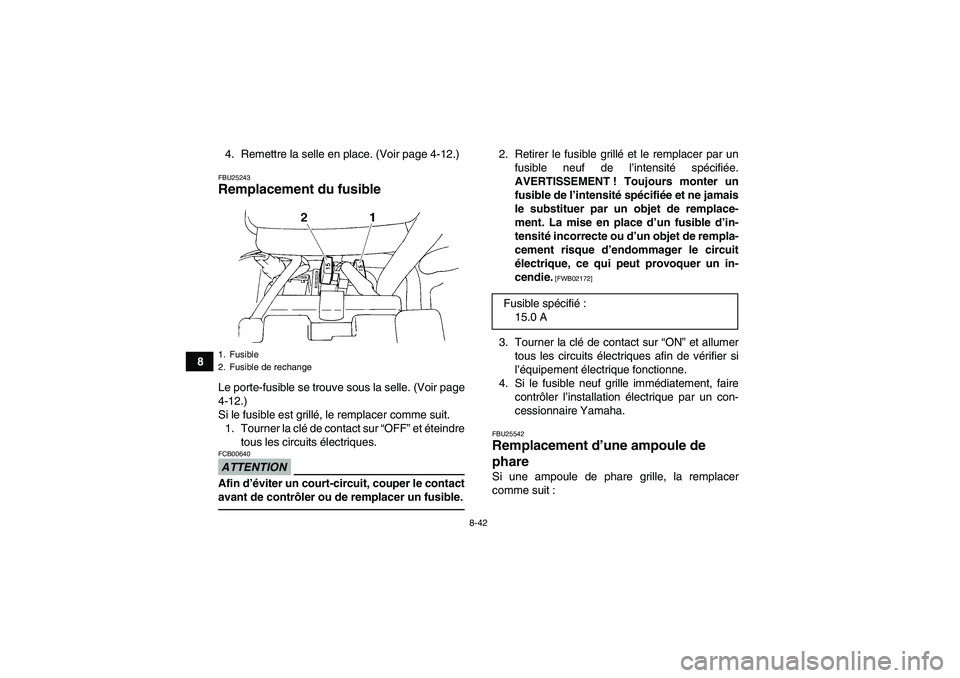

8-42
84. Remettre la selle en place. (Voir page 4-12.)
FBU25243Remplacement du fusible Le porte-fusible se trouve sous la selle. (Voir page
4-12.)
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.ATTENTIONFCB00640Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
2. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un
fusible de l’intensité spécifiée et ne jamais
le substituer par un objet de remplace-
ment. La mise en place d’un fusible d’in-
tensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit
électrique, ce qui peut provoquer un in-
cendie.
[FWB02172]
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.FBU25542Remplacement d’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :
1. Fusible
2. Fusible de rechange
Fusible spécifié:
15.0 A
U1BS60F0.book Page 42 Friday, April 17, 2009 9:20 AM

8-43
8 1. Tirer sur le cache du porte-ampoule à l’arrière
du phare afin de le déposer.
2. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.3. Déposer l’ampoule grillée de l’optique de
phare en tirant sur celle-ci.
4. Monter une ampoule de phare neuve dans
l’optique de phare en veillant à aligner la saillie
de l’ampoule et la rainure de l’optique de
phare. ATTENTION : Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La
graisse réduit la transparence du verre, la
luminosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00651]
1. Cache du porte-ampoule de phare
1. Porte-ampoule du phare
U1BS60F0.book Page 43 Friday, April 17, 2009 9:20 AM

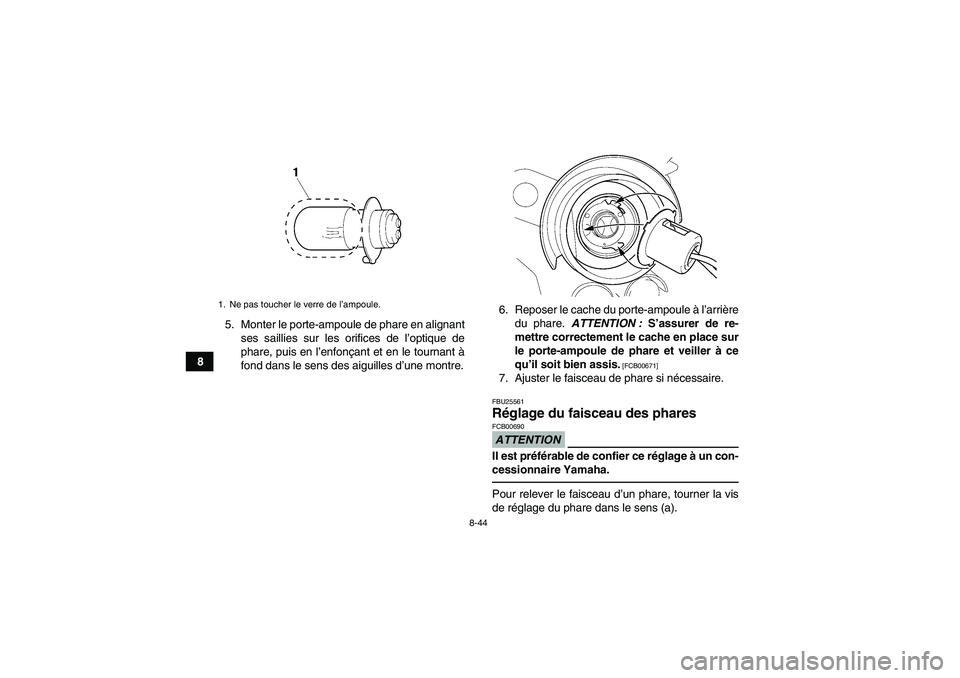

8-44
85. Monter le porte-ampoule de phare en alignant
ses saillies sur les orifices de l’optique de
phare, puis en l’enfonçant et en le tournant à
fond dans le sens des aiguilles d’une montre.6. Reposer le cache du porte-ampoule à l’arrière
du phare. ATTENTION : S’assurer de re-
mettre correctement le cache en place sur
le porte-ampoule de phare et veiller à ce
qu’il soit bien assis.
[FCB00671]
7. Ajuster le faisceau de phare si nécessaire.FBU25561Réglage du faisceau des phares ATTENTIONFCB00690Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.Pour relever le faisceau d’un phare, tourner la vis
de réglage du phare dans le sens (a).
1. Ne pas toucher le verre de l’ampoule.U1BS60F0.book Page 44 Friday, April 17, 2009 9:20 AM
