YAMAHA YFM350R 2010 Notices Demploi (in French)

10-4
10

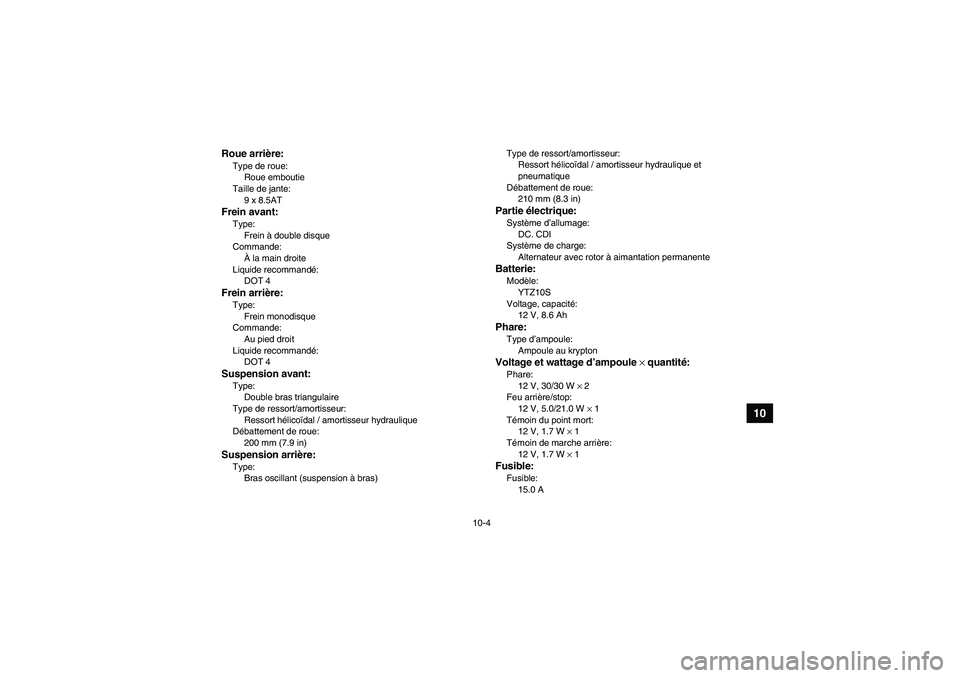

Roue arrière:Type de roue:
Roue emboutie
Taille de jante:
9 x 8.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
200 mm (7.9 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue:
210 mm (8.3 in)
Partie électrique:Système d’allumage:
DC. CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTZ10S
Voltage, capacité:
12 V, 8.6 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30/30 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U1BS60F0.book Page 4 Friday, April 17, 2009 9:20 AM

11-1
11
FBU26000

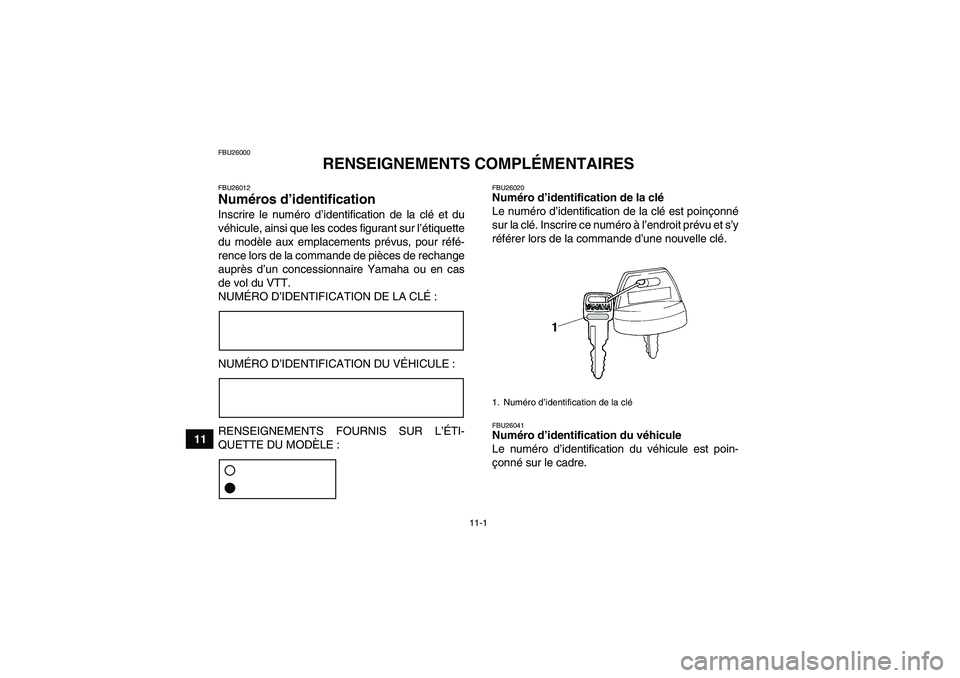

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26012Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U1BS60F0.book Page 1 Friday, April 17, 2009 9:20 AM

11-2

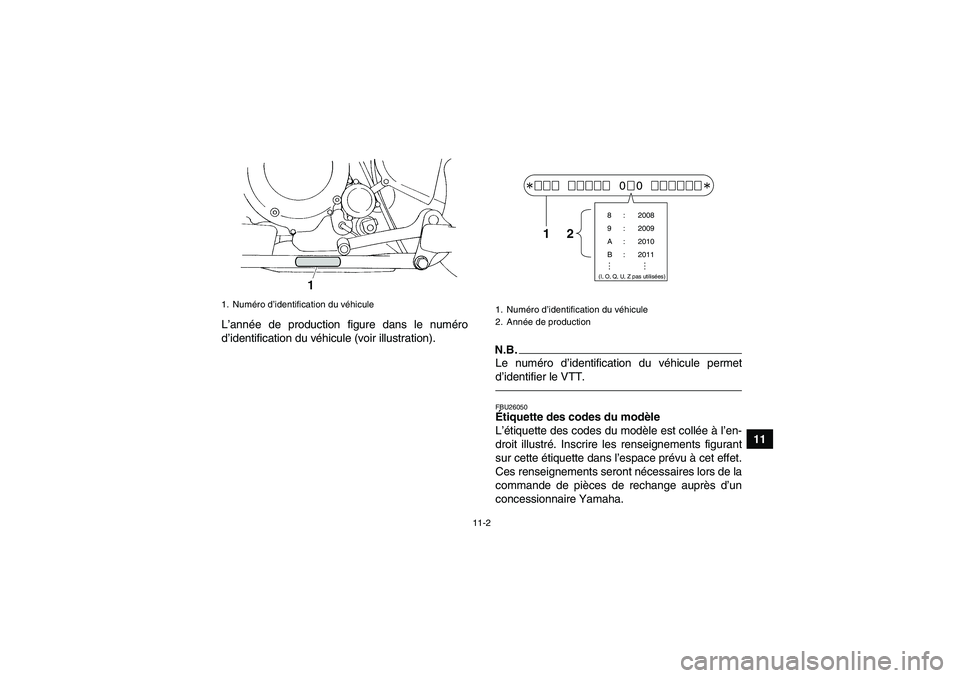

11 L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
U1BS60F0.book Page 2 Friday, April 17, 2009 9:20 AM

11-3
11

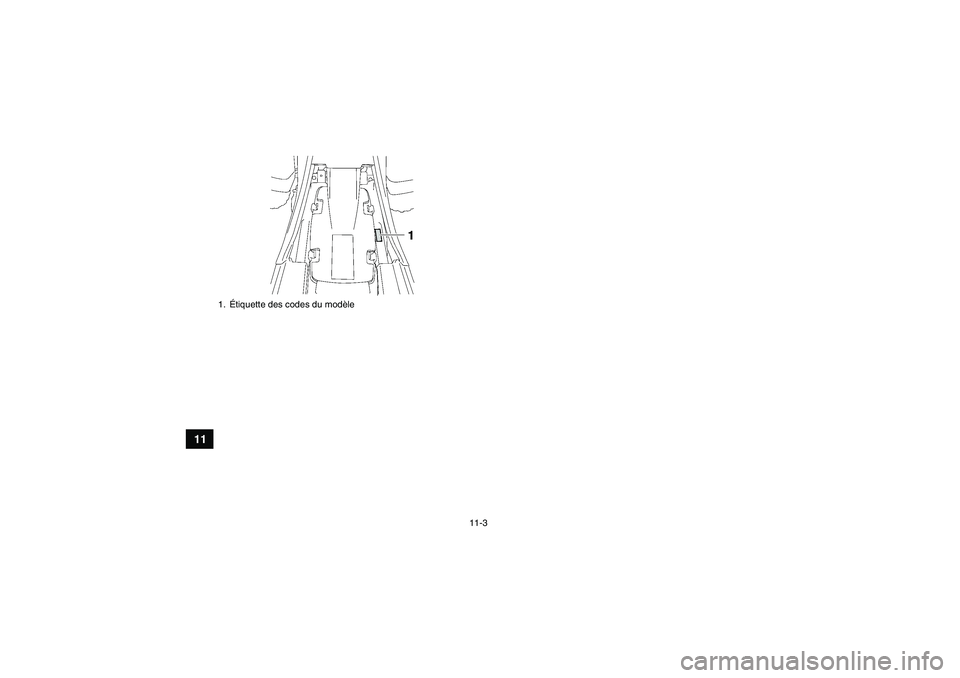

1.Étiquette des codes du modèleU1BS60F0.book Page 3 Friday, April 17, 2009 9:20 AM

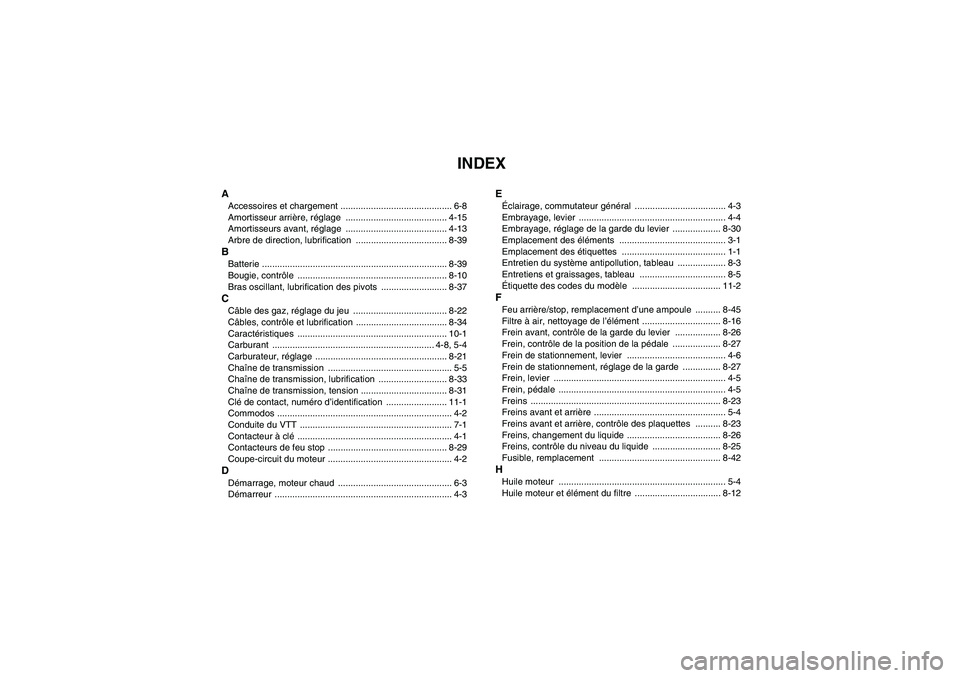

INDEX
AAccessoires et chargement ............................................ 6-8
Amortisseur arrière, réglage ........................................ 4-15
Amortisseurs avant, réglage ........................................ 4-13
Arbre de direction, lubrification .................................... 8-39BBatterie ......................................................................... 8-39
Bougie, contrôle ........................................................... 8-10
Bras oscillant, lubrification des pivots .......................... 8-37CCâble des gaz, réglage du jeu ..................................... 8-22
Câbles, contrôle et lubrification .................................... 8-34
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-8, 5-4
Carburateur, réglage .................................................... 8-21
Chaîne de transmission ................................................. 5-5
Chaîne de transmission, lubrification ........................... 8-33
Chaîne de transmission, tension .................................. 8-31
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-29
Coupe-circuit du moteur ................................................. 4-2DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-3
EÉclairage, commutateur général .................................... 4-3
Embrayage, levier .......................................................... 4-4
Embrayage, réglage de la garde du levier ................... 8-30
Emplacement des éléments .......................................... 3-1
Emplacement des étiquettes ......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau .................................. 8-5
Étiquette des codes du modèle ................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-45
Filtre à air, nettoyage de l’élément ............................... 8-16
Frein avant, contrôle de la garde du levier .................. 8-26
Frein, contrôle de la position de la pédale ................... 8-27
Frein de stationnement, levier ....................................... 4-6
Frein de stationnement, réglage de la garde ............... 8-27
Frein, levier .................................................................... 4-5
Frein, pédale .................................................................. 4-5
Freins ........................................................................... 8-23
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle des plaquettes .......... 8-23
Freins, changement du liquide ..................................... 8-26
Freins, contrôle du niveau du liquide ........................... 8-25
Fusible, remplacement ................................................ 8-42HHuile moteur .................................................................. 5-4
Huile moteur et élément du filtre .................................. 8-12
U1BS60F0.book Page 1 Friday, April 17, 2009 9:20 AM

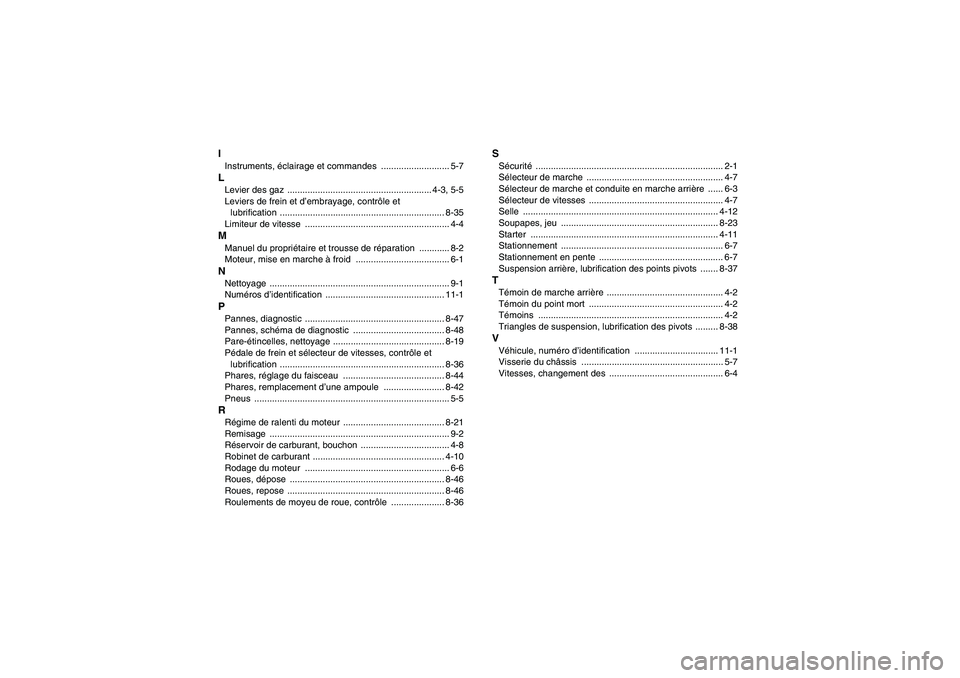

IInstruments, éclairage et commandes ........................... 5-7LLevier des gaz ......................................................... 4-3, 5-5
Leviers de frein et d’embrayage, contrôle et
lubrification ................................................................. 8-35
Limiteur de vitesse ......................................................... 4-4MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-47
Pannes, schéma de diagnostic .................................... 8-48
Pare-étincelles, nettoyage ............................................ 8-19
Pédale de frein et sélecteur de vitesses, contrôle et
lubrification ................................................................. 8-36
Phares, réglage du faisceau ........................................ 8-44
Phares, remplacement d’une ampoule ........................ 8-42
Pneus ............................................................................. 5-5RRégime de ralenti du moteur ........................................ 8-21
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-8
Robinet de carburant .................................................... 4-10
Rodage du moteur ......................................................... 6-6
Roues, dépose ............................................................. 8-46
Roues, repose .............................................................. 8-46
Roulements de moyeu de roue, contrôle ..................... 8-36
SSécurité .......................................................................... 2-1
Sélecteur de marche ...................................................... 4-7
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de vitesses ..................................................... 4-7
Selle ............................................................................. 4-12
Soupapes, jeu .............................................................. 8-23
Starter .......................................................................... 4-11
Stationnement ................................................................ 6-7
Stationnement en pente ................................................. 6-7
Suspension arrière, lubrification des points pivots ....... 8-37TTémoin de marche arrière .............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins ......................................................................... 4-2
Triangles de suspension, lubrification des pivots ......... 8-38VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
Vitesses, changement des ............................................. 6-4
