YAMAHA YFM350R 2013 Manuale de Empleo (in Spanish)

8-13
8
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto como
sea posible.3. Coloque la tapa de bujía.SBU2327GAceite del motor y filtro de aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y limpiar el filtro de aceite según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del motor1. Coloque el ATV en una superficie nivelada.
2. Compruebe el nivel de aceite del motor con el motor frío.
NOTASi se ha arrancado el motor antes de comprobar el
nivel de aceite, para hacer una lectura correcta de-
berá asegurarse de calentar el motor lo suficiente,
y esperar luego al menos diez minutos hasta que
el aceite se asiente.3. Extraiga el tapón de llenado de aceite del mo-tor y limpie la varilla con un trapo limpio.
4. Inserte la varilla de medición del nivel en el orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las marcas
de nivel máximo y mínimo.
U1BS63S0.book Page 13 Tuesday, March 13, 2012 2:18 PM

8-14
85. Si el aceite del motor se encuentra en la mar-
ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
correcto. ATENCIÓN: Asegúrese de que el
nivel de aceite es el correcto; de no hacer-
lo, el motor podría sufrir daños.
[SCB00851]
6. Introduzca la varilla de medición en el orificio de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor. Para cambiar el aceite del motor (con o sin lim-
pieza del filtro de aceite)
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos minutos y luego párelo.
3. Coloque una bandeja debajo del motor para recoger el aceite usado.
4. Retire el tapón de llenado del aceite de motor y el perno de drenaje para vaciar el aceite del
cárter. ATENCIÓN: Cuando quite el perno
de vaciado de aceite del motor, la junta tó-
rica, el muelle de compresión y el depura-
dor de aceite caerán. Tenga cuidado de no
perder dichas piezas.
[SCB00311]
1. Varilla de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Tapón de llenado del aceite del motorU1BS63S0.book Page 14 Tuesday, March 13, 2012 2:18 PM

8-15
8

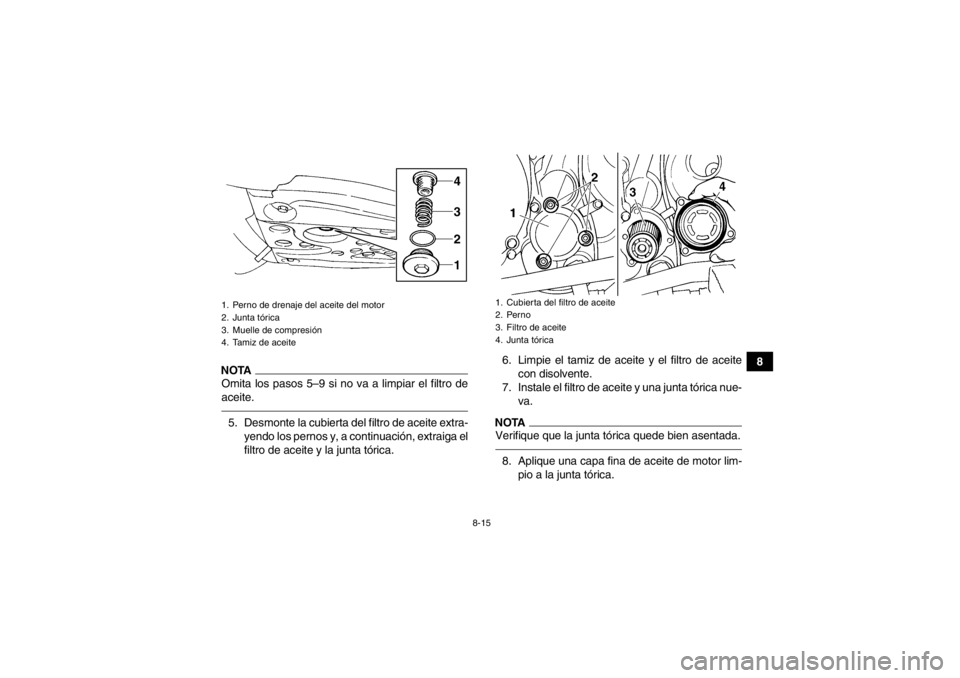

NOTAOmita los pasos 5–9 si no va a limpiar el filtro de
aceite.5. Desmonte la cubierta del filtro de aceite extra-yendo los pernos y, a continuación, extraiga el
filtro de aceite y la junta tórica. 6. Limpie el tamiz de aceite y el filtro de aceite
con disolvente.
7. Instale el filtro de aceite y una junta tórica nue- va.
NOTAVerifique que la junta tórica quede bien asentada.8. Aplique una capa fina de aceite de motor lim-pio a la junta tórica.
1. Perno de drenaje del aceite del motor
2. Junta tórica
3. Muelle de compresión
4. Tamiz de aceite
4321
1. Cubierta del filtro de aceite
2. Perno
3. Filtro de aceite
4. Junta tórica
U1BS63S0.book Page 15 Tuesday, March 13, 2012 2:18 PM

8-16
89. Monte la cubierta del filtro de aceite colocan-
do los pernos y apretándolos con el par espe-
cificado.
10. Aplique una capa fina de aceite de motor lim- pio a una junta tórica nueva. 11. Instale el tamiz de aceite, el muelle de com-
presión, la junta tórica nueva y el perno de
drenaje de aceite del motor. Apriete el perno
de drenaje del aceite de motor con el par es-
pecificado. ATENCIÓN: Antes de colocar el
perno de vaciado de aceite del motor, no
se olvide de instalar la junta tórica, el mue-
lle de compresión y el depurador de aceite.
[SCB00321]
12. Añada la cantidad especificada del aceite de motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
Par de apriete:
Perno de la cubierta del filtro de aceite:10 Nm (1.0 m·kgf, 7.2 ft·lbf)

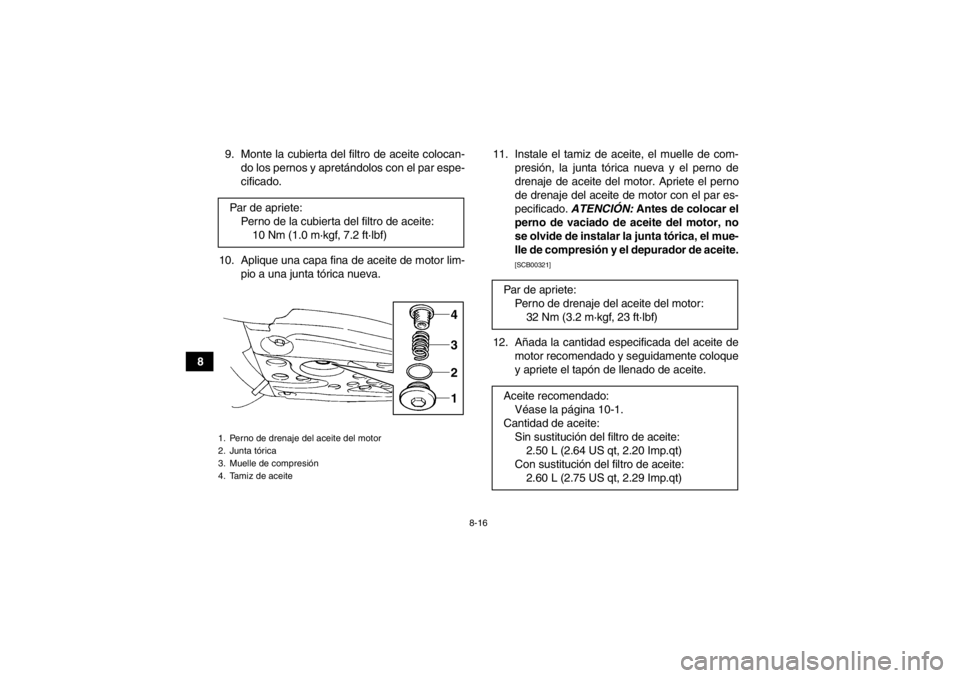

1. Perno de drenaje del aceite del motor
2. Junta tórica
3. Muelle de compresión
4. Tamiz de aceite
4321
Par de apriete:Perno de drenaje del aceite del motor:32 Nm (3.2 m·kgf, 23 ft·lbf)
Aceite recomendado: Véase la página 10-1.
Cantidad de aceite: Sin sustitución del filtro de aceite:2.50 L (2.64 US qt, 2.20 Imp.qt)
Con sustitución del filtro de aceite: 2.60 L (2.75 US qt, 2.29 Imp.qt)
U1BS63S0.book Page 16 Tuesday, March 13, 2012 2:18 PM

8-17
8
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.ATENCIÓNSCB00300●Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.●Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.13. Arranque el motor y déjelo al ralentí durantealgunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
14. Pare el motor, espere al menos 10 minutos, compruebe el nivel de aceite y corríjalo según
sea necesario.
SBU23744Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente húmedos o

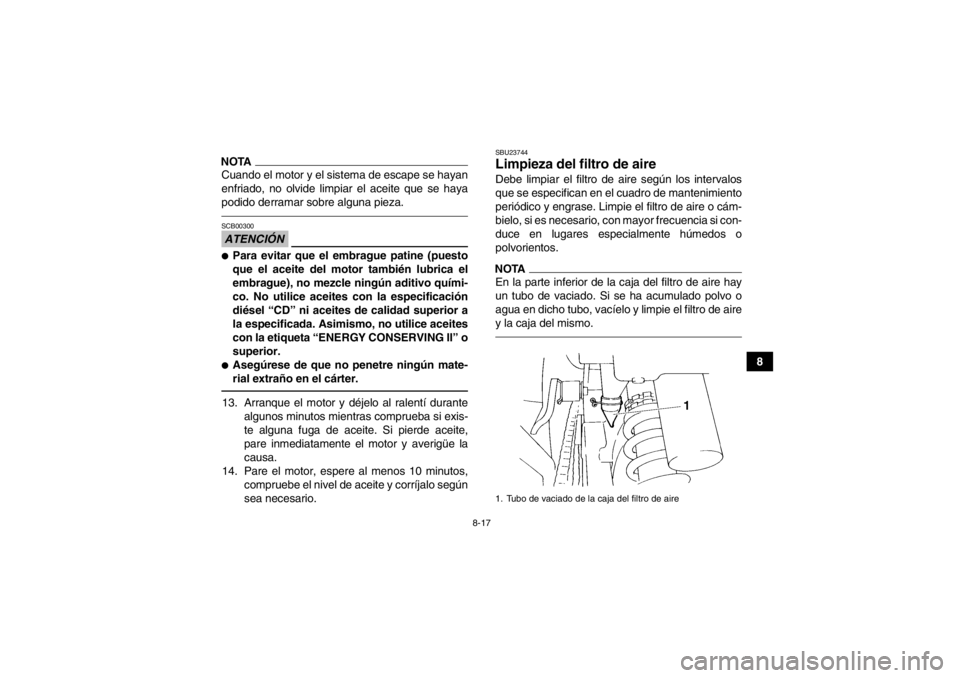

polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.1. Tubo de vaciado de la caja del filtro de aire
U1BS63S0.book Page 17 Tuesday, March 13, 2012 2:18 PM

8-18
81. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-12).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
4. Extraiga el filtro de aire de su caja. 5. Gire la placa de retención del filtro de aire 1/4
de vuelta y, a continuación, retire la placa de
la rejilla del filtro.

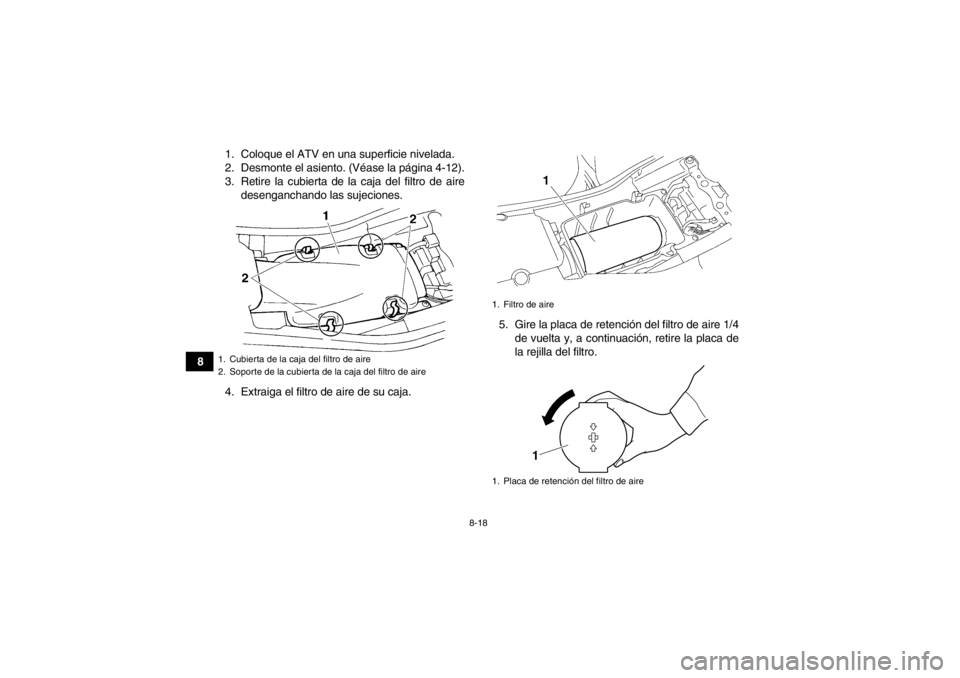

1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
1. Filtro de aire
1. Placa de retención del filtro de aire
1
U1BS63S0.book Page 18 Tuesday, March 13, 2012 2:18 PM

8-19
8
6. Extraiga el material esponjoso de la rejilla del
filtro del aire.
7. Lave el material esponjoso con disolvente, suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]
8. Escurra el exceso de disolvente del material esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
9. Compruebe el material esponjoso y cámbielo si está dañado.
10. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-ponjoso.NOTAEl material esponjoso debe estar húmedo, pero sin
gotear.11. Tire del material esponjoso por encima de la rejilla del filtro de aire.

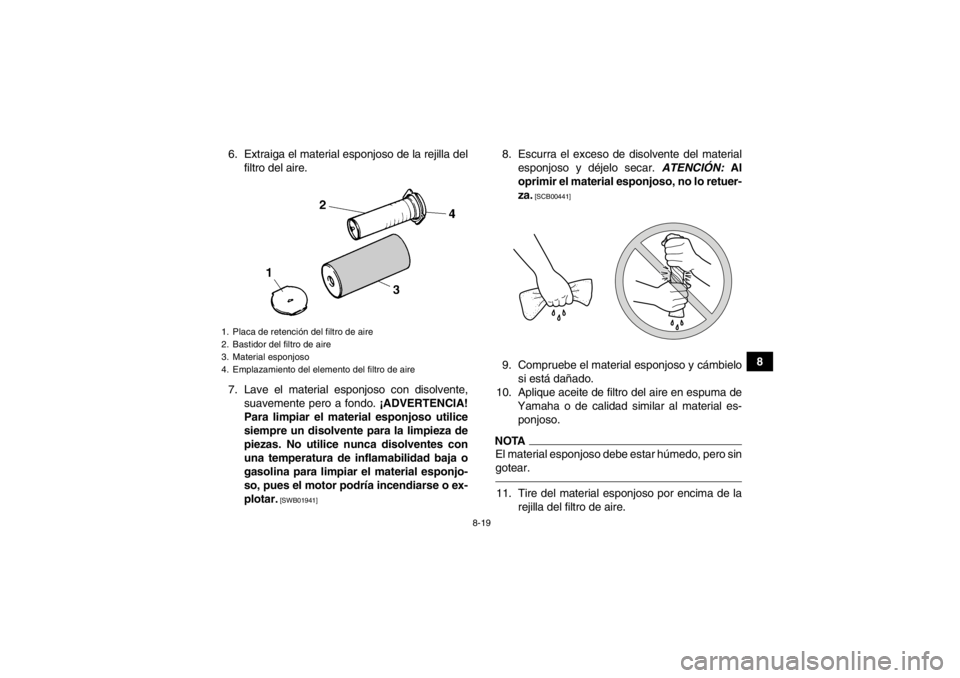

1. Placa de retención del filtro de aire
2. Bastidor del filtro de aire
3. Material esponjoso
4. Emplazamiento del elemento del filtro de aireU1BS63S0.book Page 19 Tuesday, March 13, 2012 2:18 PM

8-20
812. Monte la placa de retención del filtro de aire
en la rejilla y, a continuación, gire la placa 1/4
de vuelta para alinear las flechas de la placa
con el saliente de la rejilla.
13. Aplique grasa polivalente al asentamiento del filtro de aire.
14. Introduzca el filtro de aire en la caja y monte la cubierta enganchando en esta las sujecio-
nes. ATENCIÓN: Verifique que el filtro de
aire esté correctamente asentado en la ca-
ja. No utilice nunca el motor sin el filtro de
aire. La penetración de aire no filtrado al
motor acelera su desgaste y puede provo-
car averías. Asimismo, el funcionamiento
sin el filtro de aire afectará a los surtidores del carburador con la consiguiente dismi-
nución de las prestaciones y el posible re-
calentamiento del motor.
[SCB00461]
15. Monte el asiento.NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.SBU27703Limpieza del parachispas Seleccione una zona bien ventilada donde no
haya materiales combustibles y asegúrese de que
el tubo de escape y el silenciador estén fríos.
1. Quite el perno del tubo de escape.

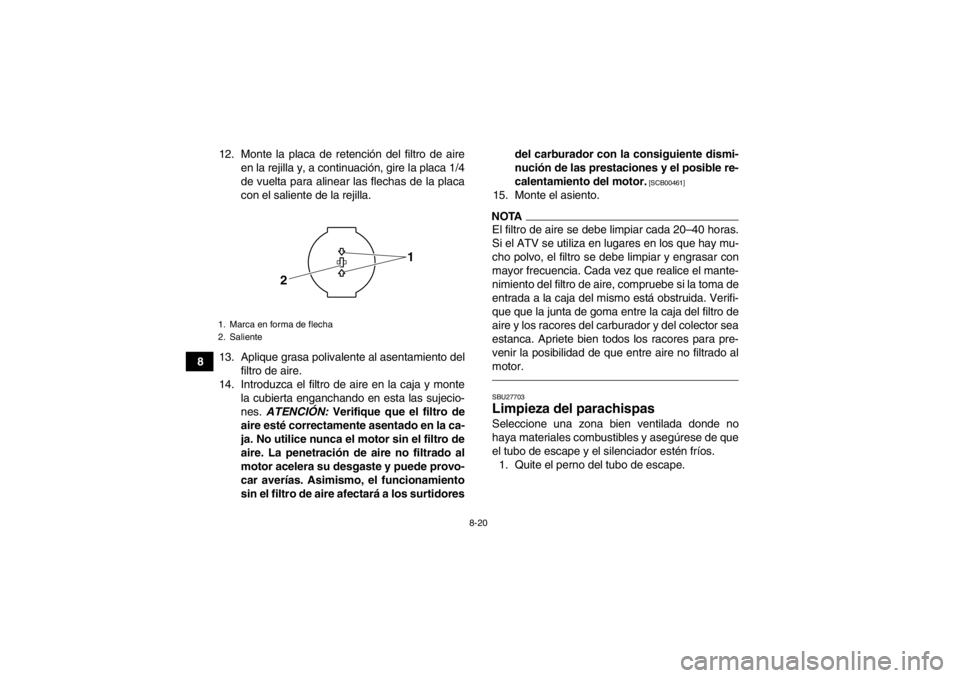

1. Marca en forma de flecha
2. Saliente
2
1
U1BS63S0.book Page 20 Tuesday, March 13, 2012 2:18 PM

8-21
8
2. Retire el tubo de escape tirando del silencia-
dor.
3. Golpee ligeramente el tubo de escape y, a continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape. 4. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del perno.
5. Coloque el perno y apriételo con el par espe- cificado.
6. Extraiga el perno de purga y la junta.

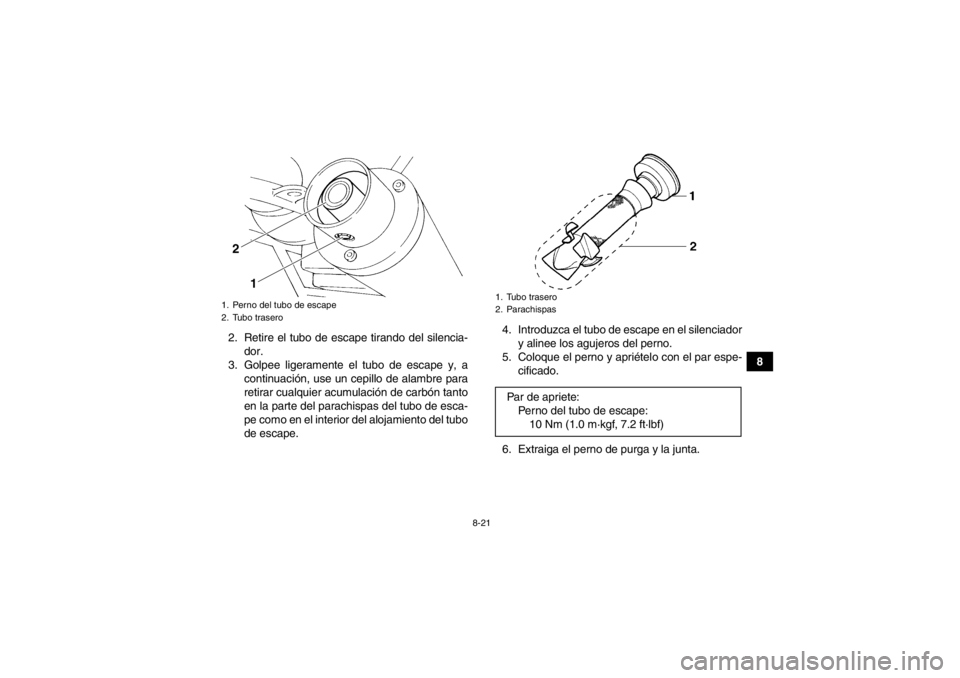

1. Perno del tubo de escape
2. Tubo trasero
1
2
1. Tubo trasero
2. ParachispasPar de apriete: Perno del tubo de escape:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U1BS63S0.book Page 21 Tuesday, March 13, 2012 2:18 PM

8-22
87. Arranque el motor y revoluciónelo aproxima-
damente unas veinte veces para crear de for-
ma momentánea la presión del sistema de
escape bloqueando la salida del silenciador
con una toalla.
8. Pare el motor y deje que se enfríe el tubo de escape.
9. Compruebe si la junta está dañada y cámbie- la según sea necesario.
10. Coloque la junta y el perno de purga y apriete el perno con el par especificado.
ADVERTENCIA
SWB02380Nunca arranque el motor en un área cerrada
mientras purga el parachispas; de lo contrario
podrían causarse daños oculares, quemadu-
ras, intoxicación por monóxido de carbono
(posiblemente letal) o provocarse un fuego.●Deje siempre que el sistema de escape se
enfríe antes de tocar ninguno de sus compo-
nentes.●Lleve siempre protección ocular, y asegúre-
se de que no hay nadie detrás del ATV.●Asegúrese de que no hay materiales com-
bustibles en el área de trabajo.SBU23940Ajuste del carburador Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante del
motor y requiere un ajuste muy sofisticado. Por lo
1. Perno de purga
2. Junta
12
Par de apriete:Perno de purga:27 Nm (2.7 m·kgf, 20 ft·lbf)
