YAMAHA YFM350R 2013 Manuale de Empleo (in Spanish)

9-2
9
5. Aclare el ATV inmediatamente con agua lim-
pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
6. Seque la cadena y lubríquela para evitar que se oxide.
7. Limpie el asiento con un limpiador de tapice- rías de vinilo para mantenerlo flexible y bri-
llante.
8. Puede aplicarse cera de automoción a todas las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
SBU25933Almacenamiento Período corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa. ATENCIÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona cuan-
do todavía está mojado, el agua y la humedad
penetrarán en su interior y se oxidará. Para prevenir la corrosión, evite sótanos húmedos,
establos (por la presencia de amoníaco) y luga-
res en los que se almacenen productos quími-
cos fuertes.
[SCB00721]
Período largo
Antes de guardar el ATV durante varios meses:
1. Siga todas las instrucciones que se facilitan en el apartado “Limpieza” de este capítulo.
2. Gire la palanca del grifo de gasolina a la posi- ción “OFF”.
3. Vacíe la cubeta con flotador del carburador aflojando el perno de drenaje; evitará así la
acumulación de posos de gasolina. Vierta en
el depósito de gasolina la gasolina que haya
vaciado.
4. Llene el depósito con gasolina y, si es posible, añada un producto estabilizador de gasolina
para prevenir su deterioro.
Cantidad especificada: 7.5 ml de producto estabilizador por cada li-
tro de gasolina (o 1 onza de estabilizador
por cada galón de gasolina)
U1BS63S0.book Page 2 Tuesday, March 13, 2012 2:18 PM

9-3
95. Lleve a cabo los pasos siguientes para prote-
ger el cilindro, los aros del pistón, etc. frente a
la corrosión.a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se- guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (Así limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego monte la bujía y su tapa correspondiente.
6. Lubrique todos los cables de mando, así como las partes pivotantes de las manetas,
palancas y pedales.
7. Compruebe la presión de aire de los neumáti- cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado. 8. Cubra la salida del silenciador con una bolsa
de plástico para evitar que penetre humedad.
9. Desmonte la batería y cárguela completa- mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente caliente o frío [me-
nos de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al almacena-
miento de la batería, consulte la página 8-42.
NOTAEfectúe todas las reparaciones necesarias antes
de guardar el ATV.
U1BS63S0.book Page 3 Tuesday, March 13, 2012 2:18 PM

10-1
10
SBU25961
ESPECIFICACIONES
Dimensiones:Longitud total:1780 mm (70.1 in)
Anchura total: 1095 mm (43.1 in)
Altura total:
1080 mm (42.5 in)
Altura del asiento: 820 mm (32.3 in)
Distancia entre ejes: 1210 mm (47.6 in)
Holgura mínima al suelo:
115 mm (4.5 in)
Radio de giro mínimo: 3100 mm (122 in)Peso:Con aceite y combustible:
180.0 kg (397 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):YFM35RD 84.3 dB(A)a3500 r/min
Nivel de potencia acústica ponderado A:
YFM35RD 94.0 dB(A)a3500 r/min
Vibración en el asiento (EN1032, ISO5008): YFM35RD Sin exceder de 0.5 m/s²
Vibración en el manillar (EN1032, ISO5008): YFM35RD Sin exceder de 2.5 m/s²
Motor:Tipo de motor:4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada:
349 cm³
Calibre × Carrera:
83.0 × 64.5 mm (3.27 × 2.54 in)
Relación de compresión: 9.20 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación: Cárter húmedoAceite de motor:Marca recomendada:
YAMALUBE
U1BS63S0.book Page 1 Tuesday, March 13, 2012 2:18 PM

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin repuesto de filtro del aceite:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con repuesto de filtro de aceite: 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:YFM350RD Únicamente gasolina sin plomo
YFM35RD Únicamente gasolina normal sin plomo Capacidad del depósito de combustible:
9.0 L (2.38 US gal, 1.98 Imp.gal)
Cantidad de reserva de combustible: 2.7 L (0.71 US gal, 0.59 Imp.gal)
Carburador:Modelo × cantidad:
BSR36 x 1Bujía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la bujía: 0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceite
Operación: Operación con mano izquierdaTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria: 76/24 (3.166)
Sistema de reducción secundaria: Impulsión por cadena
Relación de reducción secundaria:
38/13 (2.923)
Tipo de transmisión: Velocidad 6 avance y 1 marcha atrás, engrane constante
Operación: Operación con pie izquierdo
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1BS63S0.book Page 2 Tuesday, March 13, 2012 2:18 PM

10-3
10
Relación de engranajes:1a:
36/16 (2.685)
2a: 33/20 (1.969)
3a: 29/23 (1.504)
4a:
27/26 (1.239)
5a: 25/28 (1.065)
6a: 23/29 (0.946)
Marcha adelante:
20/27 × 29/18
Marcha atrás: 33/16 × 33/10 (6.806)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero: 6.0 °
Base del ángulo de inclinación: 26.0 mm (1.02 in)Neumático delantero:Tipo:Sin cámara
Tamaño: AT21 x 7-10
Fabricante/modelo:
DURO/DI-K158B
Neumático trasero:Tipo:Sin cámara
Tamaño:
AT20 x 10-9
Fabricante/modelo: DURO/DI-K778ACarga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:Delantero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Trasero: 25.0 kPa (0.250 kgf/cm², 3.6 psi)
Mínimo: Delantero:22.0 kPa (0.220 kgf/cm², 3.2 psi)
Trasero: 22.0 kPa (0.220 kgf/cm², 3.2 psi)Rueda delantera:Tipo de rueda:Rueda de panel
Tamaño de la llanta: 10 x 5.5AT
U1BS63S0.book Page 3 Tuesday, March 13, 2012 2:18 PM

10-4
10
Rueda trasera:Tipo de rueda:Rueda de panel
Tamaño de la llanta:
9 x 8.0ATFreno delantero:Tipo:Freno de disco
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno de disco
Operación: Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
200 mm (7.9 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite Trayectoria de la rueda:
210 mm (8.3 in)
Sistema eléctrico:Sistema de encendido:
DC CDI
Sistema estándar: Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad: 12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto: 12 V, 1.7 W × 1
Luz indicadora de marcha atrás: 12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U1BS63S0.book Page 4 Tuesday, March 13, 2012 2:18 PM

10-5
10
SBU30401Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.U1BS63S0.book Page 5 Tuesday, March 13, 2012 2:18 PM

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28201Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-

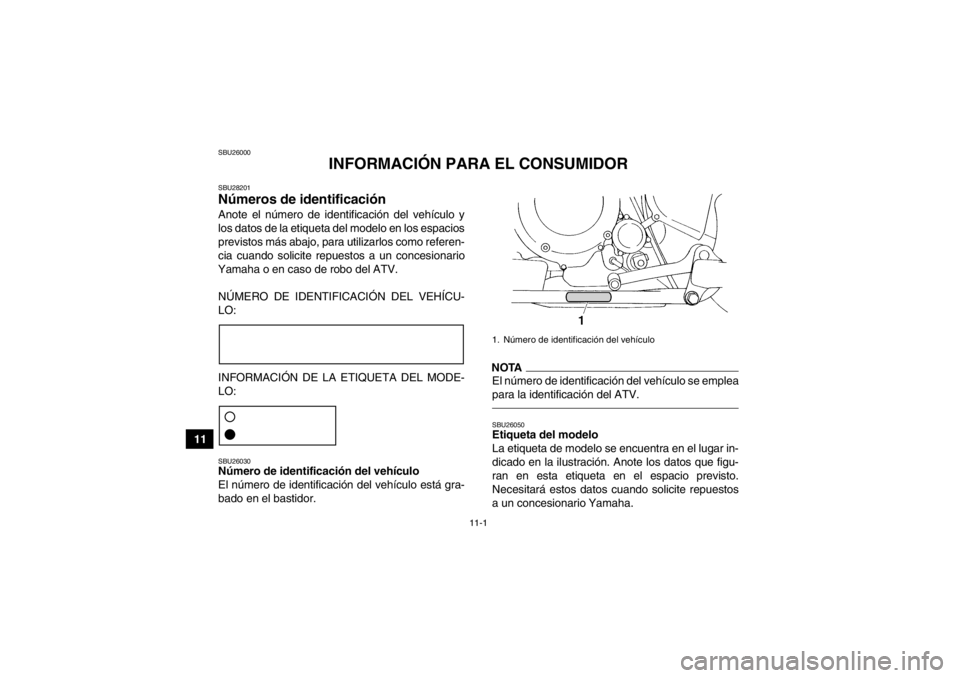

LO:SBU26030Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
U1BS63S0.book Page 1 Tuesday, March 13, 2012 2:18 PM

11-2
11
1. Etiqueta del modeloU1BS63S0.book Page 2 Tuesday, March 13, 2012 2:18 PM

INDEX
AAccesorios y carga ......................................................... 6-8
Aceite del motor y filtro de aceite ................................. 8-13
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Altura del pedal de freno, comprobación ..................... 8-29
Asiento ......................................................................... 4-12BBatería .......................................................................... 8-42
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-47
Bombilla del faro, cambio ............................................. 8-45
Bujía, comprobación .................................................... 8-11CCables, comprobación y engrase ................................. 8-36
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-35
Cambio ........................................................................... 6-4
Carburador, ajuste ....................................................... 8-22
Cojinetes de los cubos de las ruedas, comprobación ............................................................ 8-38
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-15
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de identificación de averías ............................. 8-51
Cuadro de mantenimiento, sistema de control de emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6
EEje de dirección, engrase ............................................. 8-41
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-7
Estacionamiento en una pendiente ................................ 6-7
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-1FFijaciones del bastidor ................................................... 5-7
Filtro de aire, limpieza .................................................. 8-17
Frenos .......................................................................... 8-25
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-44GGasolina .................................................................. 4-8, 5-4
Grifo de gasolina .......................................................... 4-10HHolgura de la válvula .................................................... 8-25IIdentificación de averías .............................................. 8-49
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-7
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-31
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1
U1BS63S0.book Page 1 Tuesday, March 13, 2012 2:18 PM
