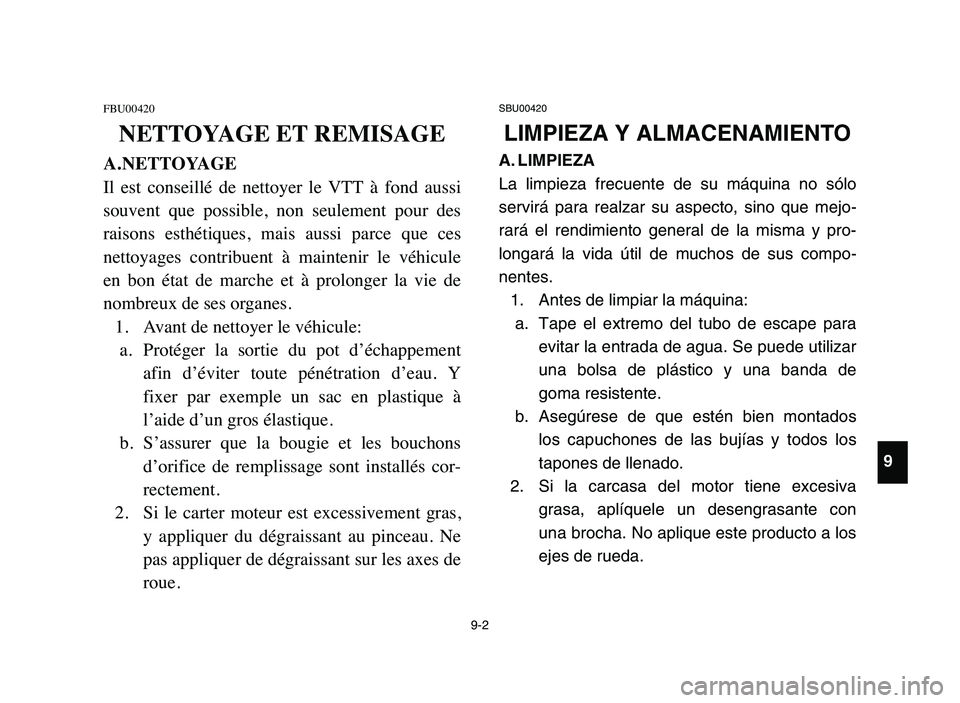

9-2
FBU00420
NETTOYAGE ET REMISAGE
A. NETTOYAGE
Il est conseillé de nettoyer le VTT à fond aussi
souvent que possible, non seulement pour des
raisons esthétiques, mais aussi parce que ces
nettoyages contribuent à maintenir le véhicule
en bon état de marche et à prolonger la vie de
nombreux de ses organes.
1. Avant de nettoyer le véhicule:
a. Protéger la sortie du pot d’échappement
afin d’éviter toute pénétration d’eau. Y
fixer par exemple un sac en plastique à
l’aide d’un gros élastique.
b. S’assurer que la bougie et les bouchons
d’orifice de remplissage sont installés cor-
rectement.
2. Si le carter moteur est excessivement gras,
y appliquer du dégraissant au pinceau. Ne
pas appliquer de dégraissant sur les axes de
roue.
SBU00420
LIMPIEZA Y ALMACENAMIENTO
A. LIMPIEZA
La limpieza frecuente de su máquina no sólo
servirá para realzar su aspecto, sino que mejo-
rará el rendimiento general de la misma y pro-
longará la vida útil de muchos de sus compo-
nentes.
1. Antes de limpiar la máquina:
a. Tape el extremo del tubo de escape para
evitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montados
los capuchones de las bujías y todos los
tapones de llenado.
2. Si la carcasa del motor tiene excesiva
grasa, aplíquele un desengrasante con
una brocha. No aplique este producto a los
ejes de rueda.
9
5YF-9-62 9~ 3/4/05 10:00 PM Page 299

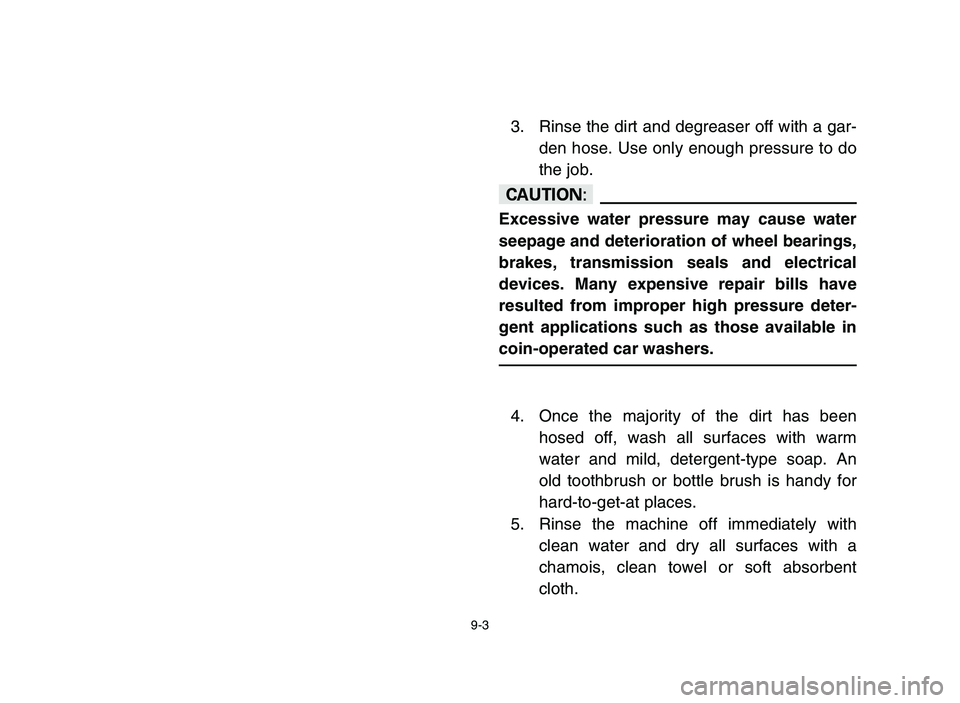

9-3
3. Rinse the dirt and degreaser off with a gar-
den hose. Use only enough pressure to do
the job.
cC
Excessive water pressure may cause water
seepage and deterioration of wheel bearings,
brakes, transmission seals and electrical
devices. Many expensive repair bills have
resulted from improper high pressure deter-
gent applications such as those available in
coin-operated car washers.
4. Once the majority of the dirt has been
hosed off, wash all surfaces with warm
water and mild, detergent-type soap. An
old toothbrush or bottle brush is handy for
hard-to-get-at places.
5. Rinse the machine off immediately with
clean water and dry all surfaces with a
chamois, clean towel or soft absorbent
cloth.
5YF-9-62 9~ 3/4/05 10:00 PM Page 300

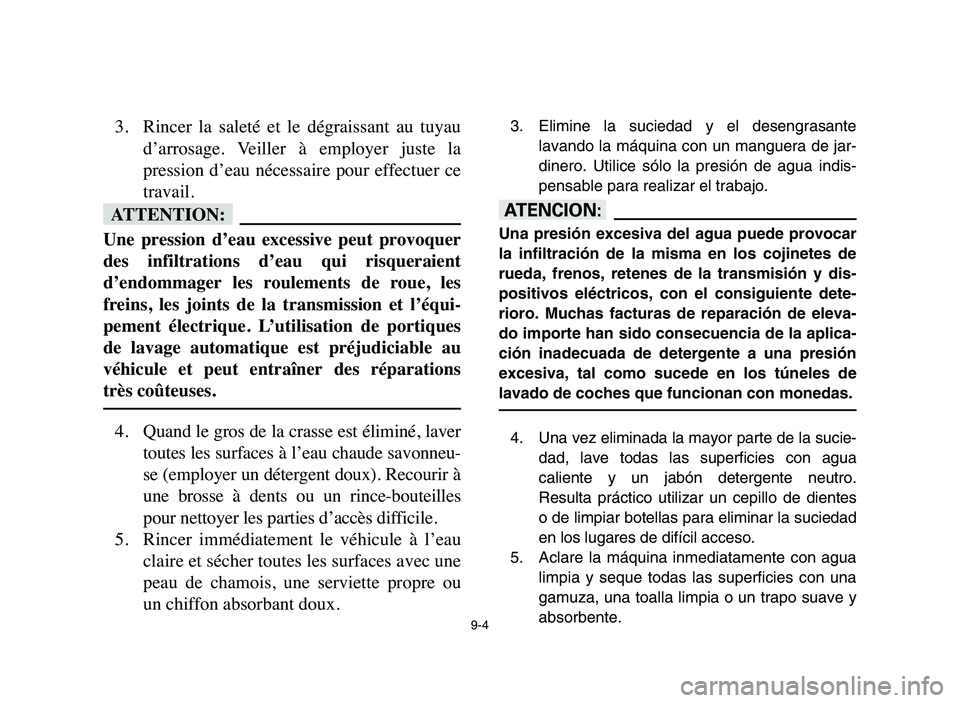

9-4
3. Rincer la saleté et le dégraissant au tuyau
d’arrosage. Veiller à employer juste la
pression d’eau nécessaire pour effectuer ce
travail.
fF
Une pression d’eau excessive peut provoquer
des infiltrations d’eau qui risqueraient
d’endommager les roulements de roue, les
freins, les joints de la transmission et l’équi-
pement électrique. L’utilisation de portiques
de lavage automatique est préjudiciable au
véhicule et peut entraîner des réparations
très coûteuses.
4. Quand le gros de la crasse est éliminé, laver
toutes les surfaces à l’eau chaude savonneu-
se (employer un détergent doux). Recourir à
une brosse à dents ou un rince-bouteilles
pour nettoyer les parties d’accès difficile.
5. Rincer immédiatement le véhicule à l’eau
claire et sécher toutes les surfaces avec une
peau de chamois, une serviette propre ou
un chiffon absorbant doux.
3. Elimine la suciedad y el desengrasante
lavando la máquina con un manguera de jar-
dinero. Utilice sólo la presión de agua indis-
pensable para realizar el trabajo.
yY
Una presión excesiva del agua puede provocar
la infiltración de la misma en los cojinetes de
rueda, frenos, retenes de la transmisión y dis-
positivos eléctricos, con el consiguiente dete-
rioro. Muchas facturas de reparación de eleva-
do importe han sido consecuencia de la aplica-
ción inadecuada de detergente a una presión
excesiva, tal como sucede en los túneles de
lavado de coches que funcionan con monedas.
4. Una vez eliminada la mayor parte de la sucie-
dad, lave todas las superficies con agua
caliente y un jabón detergente neutro.
Resulta práctico utilizar un cepillo de dientes
o de limpiar botellas para eliminar la suciedad
en los lugares de difícil acceso.
5. Aclare la máquina inmediatamente con agua
limpia y seque todas las superficies con una
gamuza, una toalla limpia o un trapo suave y
absorbente.
5YF-9-62 9~ 3/4/05 10:00 PM Page 301

9-5
6. Clean the seat with a vinyl upholstery
cleaner to keep the cover pliable and
glossy.
7. Automotive type wax may be applied to all
painted and chrome plated surfaces. Avoid
combination cleaner-waxes. Many contain
abrasives which may mar the paint or pro-
tective finish.
When finished, start the engine and let it
idle for several minutes.
w
Wet brakes may have reduced stopping abili-
ty, increasing the chance of an accident.
Test the brakes after washing. Apply the
brakes several times at slow speeds to let
friction dry out the linings.
5YF-9-62 9~ 3/4/05 10:00 PM Page 302

9-6
6. Nettoyer la selle avec un produit pour gar-
nitures en plastique afin qu’elle conserve
sa souplesse et son brillant.
7. Afin de parfaire le travail, appliquer une
cire pour automobiles sur toutes les sur-
faces peintes et chromées. Éviter l’emploi
de cires détergentes. Bon nombre d’entre-
elles contiennent en effet des abrasifs sus-
ceptibles d’abîmer la peinture ou l’émail
protecteur.
Après le nettoyage, mettre le moteur en
marche et le faire tourner quelques minutes
au ralenti.
XG
Des freins mouillés peuvent réduire les per-
formances de freinage, ce qui augmente les
risques d’accident. Tester les freins après le
nettoyage. Actionner quelques fois les freins
en roulant lentement, afin de sécher les garni-
tures.
6. Limpie el sillín con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
7. Puede aplicarse una cera de automoción a
todas las superficies cromadas y pintadas.
Evite el empleo de ceras combinadas con
limpiadores. Muchas de ellas contienen
abrasivos que pueden deslustrar la pintura
o el acabado protector.
Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
XR
Los frenos húmedos pueden perder eficacia,
con el consiguiente aumento del riesgo de
accidente. Pruebe los frenos después del
lavado. Aplíquelos varias veces, circulando a
baja velocidad, para que la fricción seque los
forros.
5YF-9-62 9~ 3/4/05 10:00 PM Page 303

9-7
EBU00427
B. STORAGE
Long term storage (60 days or more) of your
machine will require some preventive proce-
dures to guard against deterioration. After thor-
oughly cleaning the machine, prepare for stor-
age as follows:
1. Fill the fuel tank with fresh fuel and add
fuel stabilizer (if available).
NOTE:
Use of fuel stabilizer eliminates the need to
drain the fuel system. Consult a Yamaha dealer
if the fuel system is to be drained instead.
2. Remove the spark plug, pour about one
tablespoon of SAE 10W30 or 20W40
motor oil in the spark plug hole and rein-
stall the spark plug. Ground the spark plug
wire and turn the engine over several times
to coat the cylinder wall with oil.
3. Lubricate all control cables.
5YF-9-62 9~ 3/4/05 10:00 PM Page 304

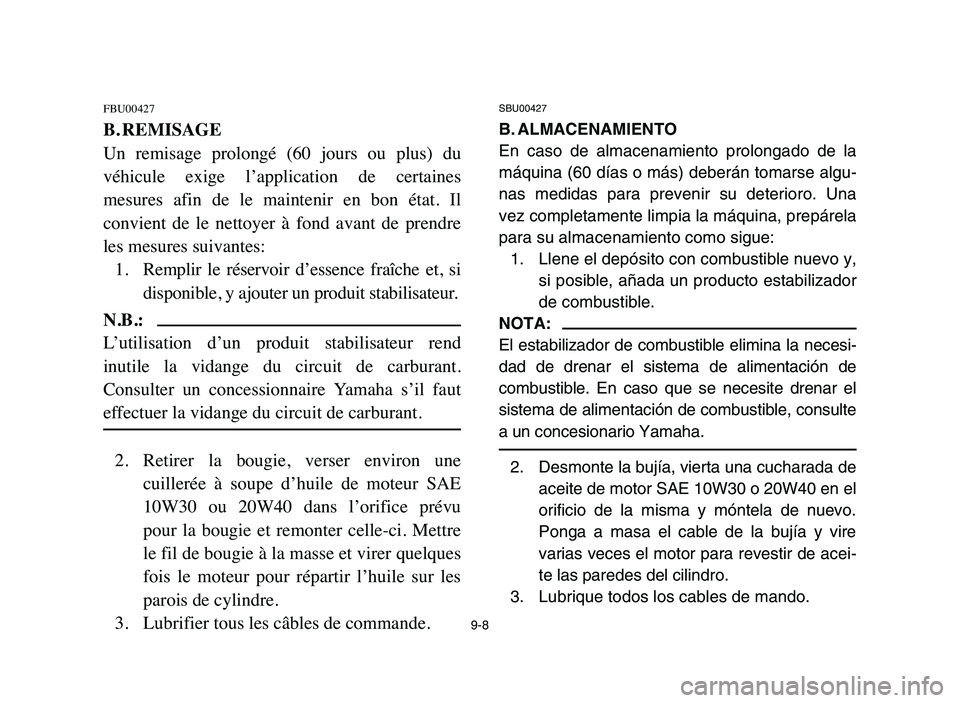

9-8
FBU00427
B. REMISAGE
Un remisage prolongé (60 jours ou plus) du
véhicule exige l’application de certaines
mesures afin de le maintenir en bon état. Il
convient de le nettoyer à fond avant de prendre
les mesures suivantes:
1.
Remplir le réservoir d’essence fraîche et, si
disponible, y ajouter un produit stabilisateur.
N.B.:
L’utilisation d’un produit stabilisateur rend
inutile la vidange du circuit de carburant.
Consulter un concessionnaire Yamaha s’il faut
effectuer la vidange du circuit de carburant.
2. Retirer la bougie, verser environ une
cuillerée à soupe d’huile de moteur SAE
10W30 ou 20W40 dans l’orifice prévu
pour la bougie et remonter celle-ci. Mettre
le fil de bougie à la masse et virer quelques
fois le moteur pour répartir l’huile sur les
parois de cylindre.
3. Lubrifier tous les câbles de commande.
SBU00427
B. ALMACENAMIENTO
En caso de almacenamiento prolongado de la
máquina (60 días o más) deberán tomarse algu-
nas medidas para prevenir su deterioro. Una
vez completamente limpia la máquina, prepárela
para su almacenamiento como sigue:
1. Llene el depósito con combustible nuevo y,
si posible, añada un producto estabilizador
de combustible.
NOTA:
El estabilizador de combustible elimina la necesi-
dad de drenar el sistema de alimentación de
combustible. En caso que se necesite drenar el
sistema de alimentación de combustible, consulte
a un concesionario Yamaha.
2. Desmonte la bujía, vierta una cucharada de
aceite de motor SAE 10W30 o 20W40 en el
orificio de la misma y móntela de nuevo.
Ponga a masa el cable de la bujía y vire
varias veces el motor para revestir de acei-
te las paredes del cilindro.
3. Lubrique todos los cables de mando.
5YF-9-62 9~ 3/4/05 10:00 PM Page 305

9-9
4. Block up the frame to raise all wheels off
the ground.
5. Tie a plastic bag over the exhaust pipe out-
let to prevent moisture from entering.
6. If storing in a humid or salt-air atmosphere,
coat all exposed metal surfaces with a light
film of oil. Do not apply oil to any rubber
parts or the seat cover.
7. Remove the battery and charge it. Store it
in a dry place and recharge it once a
month. Do not store the battery in an
excessively warm or cold place (less than
0°C or more than 30°C).
NOTE:
Make any necessary repairs before storing the
machine.
5YF-9-62 9~ 3/4/05 10:00 PM Page 306

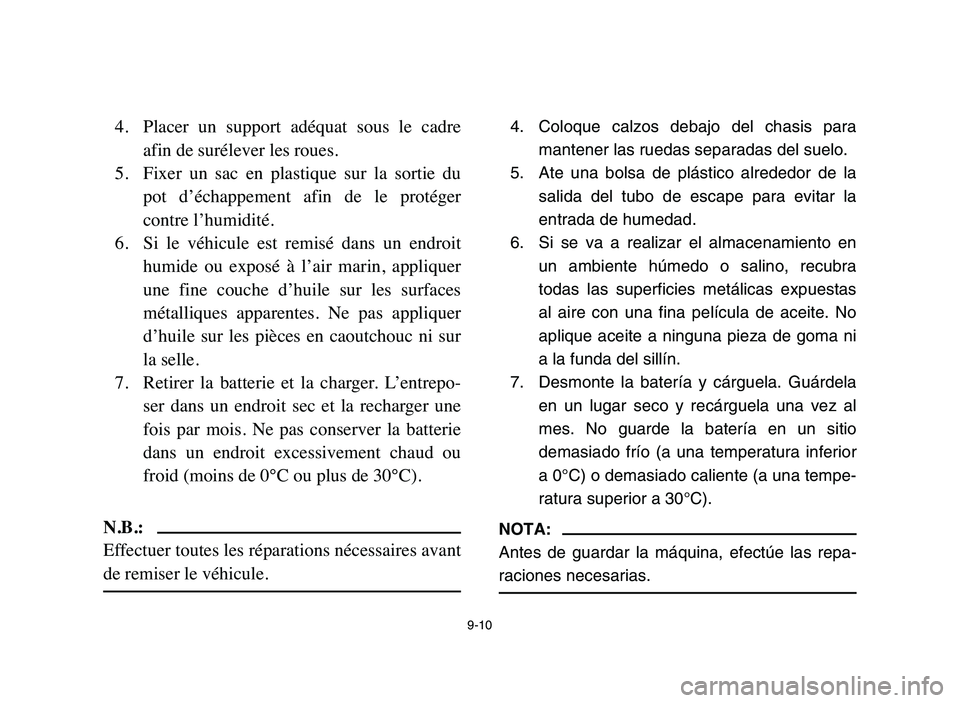

9-10
4. Placer un support adéquat sous le cadre
afin de surélever les roues.
5. Fixer un sac en plastique sur la sortie du
pot d’échappement afin de le protéger
contre l’humidité.
6. Si le véhicule est remisé dans un endroit
humide ou exposé à l’air marin, appliquer
une fine couche d’huile sur les surfaces
métalliques apparentes. Ne pas appliquer
d’huile sur les pièces en caoutchouc ni sur
la selle.
7. Retirer la batterie et la charger. L’entrepo-
ser dans un endroit sec et la recharger une
fois par mois. Ne pas conserver la batterie
dans un endroit excessivement chaud ou
froid (moins de 0°C ou plus de 30°C).
N.B.:
Effectuer toutes les réparations nécessaires avant
de remiser le véhicule.
4. Coloque calzos debajo del chasis para
mantener las ruedas separadas del suelo.
5. Ate una bolsa de plástico alrededor de la
salida del tubo de escape para evitar la
entrada de humedad.
6. Si se va a realizar el almacenamiento en
un ambiente húmedo o salino, recubra
todas las superficies metálicas expuestas
al aire con una fina película de aceite. No
aplique aceite a ninguna pieza de goma ni
a la funda del sillín.
7. Desmonte la batería y cárguela. Guárdela
en un lugar seco y recárguela una vez al
mes. No guarde la batería en un sitio
demasiado frío (a una temperatura inferior
a 0°C) o demasiado caliente (a una tempe-
ratura superior a 30°C).
NOTA:
Antes de guardar la máquina, efectúe las repa-
raciones necesarias.
5YF-9-62 9~ 3/4/05 10:00 PM Page 307

10-1
Model YFM50R
Dimensions:
Overall length 1,537 mm
Overall width 825 mm
Overall height 915 mm
Seat height 618 mm
Wheelbase 1,030 mm
Ground clearance 70 mm
Minimum turning radius 2,300 mm
Basic weight:
With oil and full fuel tank 115 kg
Engine:
Type Air-cooled 4-stroke, SOHC
Cylinder arrangement Single cylinder, forward-inclined
Displacement 49.0 cm
3
Bore × Stroke 39.0 ×41.4 mm
Compression ratio 10.0 : 1
Starting system Electric starter
Lubrication system Wet sump
EBU00428
SPECIFICATIONS
5YF-9-62 9~ 3/4/05 10:00 PM Page 308
