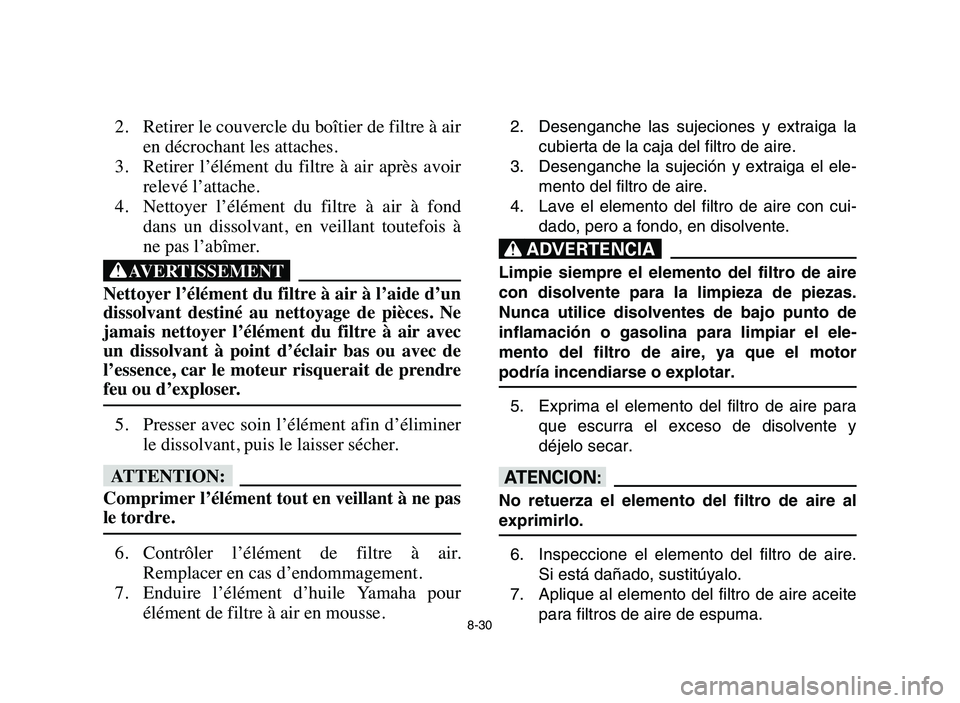

8-30
2. Retirer le couvercle du boîtier de filtre à air
en décrochant les attaches.
3. Retirer l’élément du filtre à air après avoir
relevé l’attache.
4. Nettoyer l’élément du filtre à air à fond
dans un dissolvant, en veillant toutefois à
ne pas l’abîmer.
XG
Nettoyer l’élément du filtre à air à l’aide d’un
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer l’élément du filtre à air avec
un dissolvant à point d’éclair bas ou avec de
l’essence, car le moteur risquerait de prendre
feu ou d’exploser.
5. Presser avec soin l’élément afin d’éliminer
le dissolvant, puis le laisser sécher.
fF
Comprimer l’élément tout en veillant à ne pas
le tordre.
6. Contrôler l’élément de filtre à air.
Remplacer en cas d’endommagement.
7. Enduire l’élément d’huile Yamaha pour
élément de filtre à air en mousse.
2. Desenganche las sujeciones y extraiga la
cubierta de la caja del filtro de aire.
3. Desenganche la sujeción y extraiga el ele-
mento del filtro de aire.
4. Lave el elemento del filtro de aire con cui-
dado, pero a fondo, en disolvente.
XR
Limpie siempre el elemento del filtro de aire
con disolvente para la limpieza de piezas.
Nunca utilice disolventes de bajo punto de
inflamación o gasolina para limpiar el ele-
mento del filtro de aire, ya que el motor
podría incendiarse o explotar.
5. Exprima el elemento del filtro de aire para
que escurra el exceso de disolvente y
déjelo secar.
yY
No retuerza el elemento del filtro de aire al
exprimirlo.
6. Inspeccione el elemento del filtro de aire.
Si está dañado, sustitúyalo.
7. Aplique al elemento del filtro de aire aceite
para filtros de aire de espuma.
5YF-9-62 8 2/23/05 6:56 PM Page 8-30

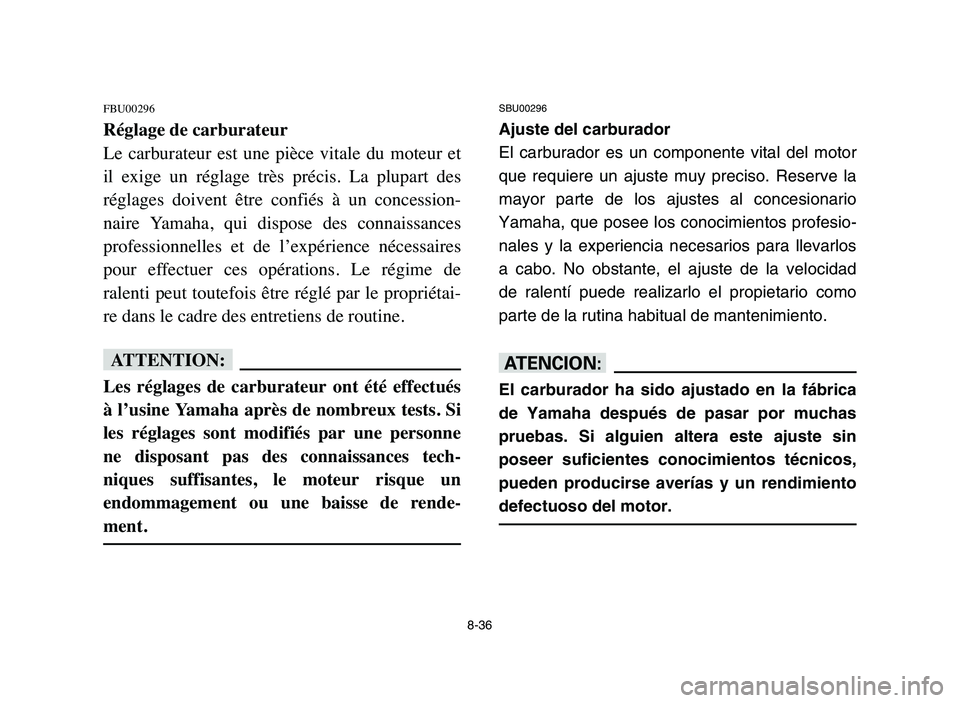

SBU00296
Ajuste del carburador
El carburador es un componente vital del motor
que requiere un ajuste muy preciso. Reserve la
mayor parte de los ajustes al concesionario
Yamaha, que posee los conocimientos profesio-
nales y la experiencia necesarios para llevarlos
a cabo. No obstante, el ajuste de la velocidad
de ralentí puede realizarlo el propietario como
parte de la rutina habitual de mantenimiento.
yY
El carburador ha sido ajustado en la fábrica
de Yamaha después de pasar por muchas
pruebas. Si alguien altera este ajuste sin
poseer suficientes conocimientos técnicos,
pueden producirse averías y un rendimiento
defectuoso del motor.
FBU00296
Réglage de carburateur
Le carburateur est une pièce vitale du moteur et
il exige un réglage très précis. La plupart des
réglages doivent être confiés à un concession-
naire Yamaha, qui dispose des connaissances
professionnelles et de l’expérience nécessaires
pour effectuer ces opérations. Le régime de
ralenti peut toutefois être réglé par le propriétai-
re dans le cadre des entretiens de routine.
fF
Les réglages de carburateur ont été effectués
à l’usine Yamaha après de nombreux tests. Si
les réglages sont modifiés par une personne
ne disposant pas des connaissances tech-
niques suffisantes, le moteur risque un
endommagement ou une baisse de rende-
ment.
8-36
5YF-9-62 8 2/23/05 6:56 PM Page 8-36

8-37
EBU13020
Idle speed adjustment
NOTE:
A diagnostic tachometer must be used for this
procedure.
1. Start the engine and warm it up for a few
minutes at approximately 1,000 to 2,000
r/min. Occasionally rev the engine to 4,000
to 5,000 r/min. The engine is warm when it
quickly responds to the throttle.
2. Connect the tachometer to the spark plug
lead, and then set the idle to the specified
idling speed by adjusting the throttle stop
screw. Turn the screw in direction ato
increase the engine speed, and in direction
bto decrease the engine speed.q
a b
1. Throttle stop screw1. Vis de butée de papillon1. Tornillo tope del acelerador
Specified idle speed:
1,700–1,900 r/min
5YF-9-62 8 2/23/05 6:56 PM Page 8-37

SBU13020
Ajuste del ralentí
NOTA:
Para esta operación deberá utilizarse un tacó-
metro de diagnóstico.
1. Ponga el motor en marcha y caliéntelo
manteniéndolo unos minutos a 1.000-
2.000 r/min aproximadamente. De vez en
cuando, acelérelo hasta 4.000-5.000 r/min.
El motor está caliente cuando responde
con rapidez al acelerador.
2. Conecte el tacómetro al cable de la bujía,
y entonces ajuste la velocidad de ralentí al
valor prescrito utilizando para ello el torni-
llo de tope del acelerador. Gire el tornillo
hacia apara aumentar la velocidad del
motor o hacia bpara reducirla.
8-38

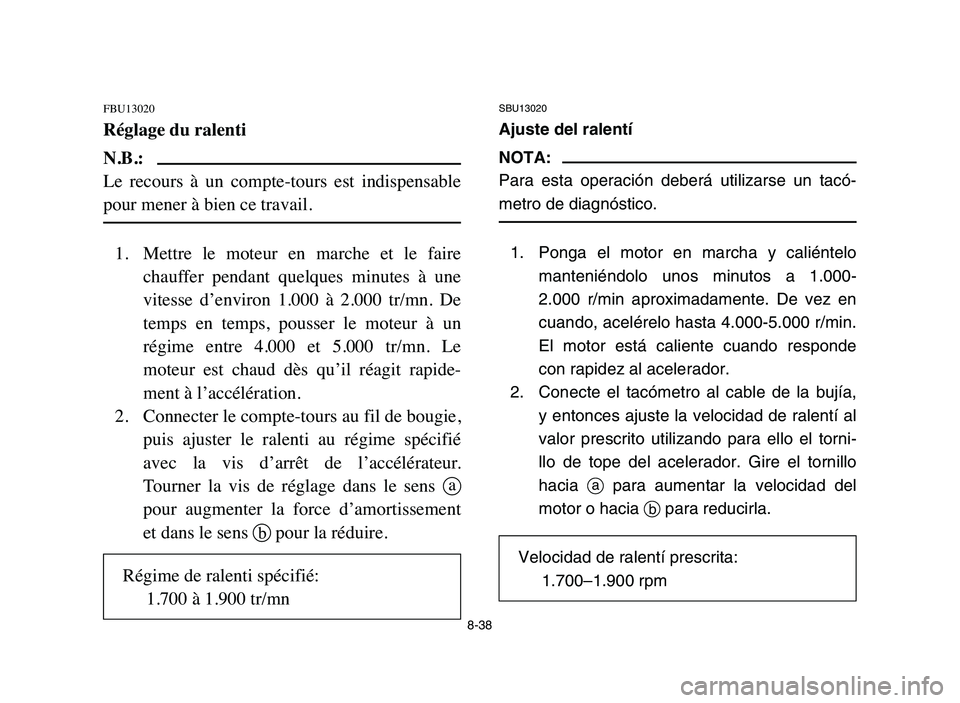

FBU13020
Réglage du ralenti
N.B.:
Le recours à un compte-tours est indispensable
pour mener à bien ce travail.
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes à une
vitesse d’environ 1.000 à 2.000 tr/mn. De
temps en temps, pousser le moteur à un
régime entre 4.000 et 5.000 tr/mn. Le
moteur est chaud dès qu’il réagit rapide-
ment à l’accélération.
2. Connecter le compte-tours au fil de bougie,
puis ajuster le ralenti au régime spécifié
avec la vis d’arrêt de l’accélérateur.
Tourner la vis de réglage dans le sens a
pour augmenter la force d’amortissement
et dans le sens bpour la réduire.
Régime de ralenti spécifié:
1.700 à 1.900 tr/mn
Velocidad de ralentí prescrita:
1.700–1.900 rpm
5YF-9-62 8 2/23/05 6:56 PM Page 8-38

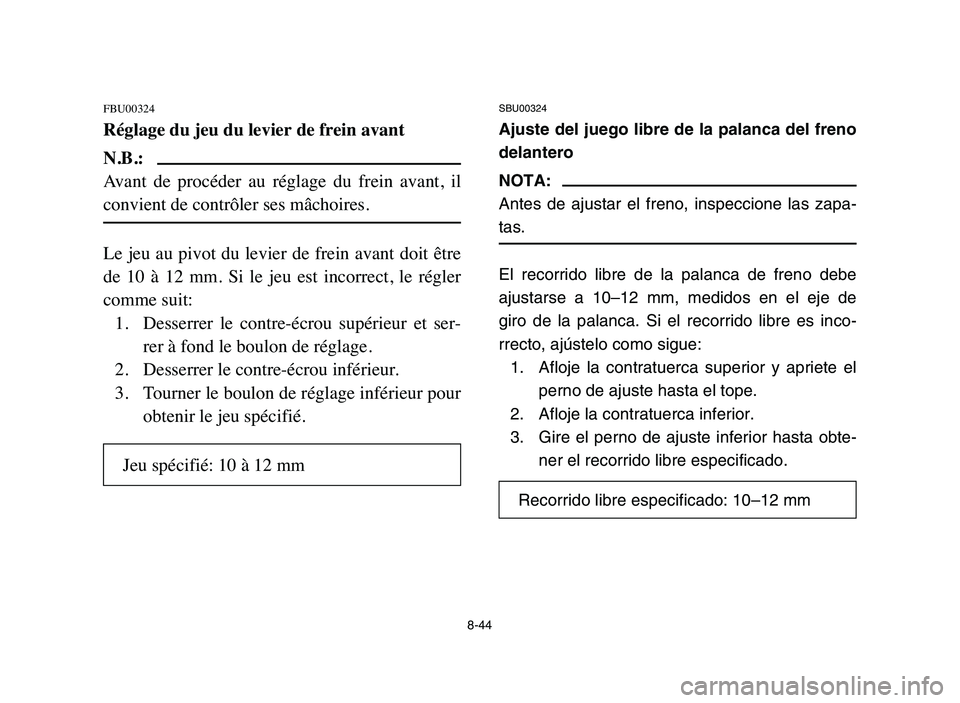

8-44
SBU00324
Ajuste del juego libre de la palanca del freno
delantero
NOTA:
Antes de ajustar el freno, inspeccione las zapa-
tas.
El recorrido libre de la palanca de freno debe
ajustarse a 10–12 mm, medidos en el eje de
giro de la palanca. Si el recorrido libre es inco-
rrecto, ajústelo como sigue:
1. Afloje la contratuerca superior y apriete el
perno de ajuste hasta el tope.
2. Afloje la contratuerca inferior.
3. Gire el perno de ajuste inferior hasta obte-
ner el recorrido libre especificado.
FBU00324
Réglage du jeu du levier de frein avant
N.B.:
Avant de procéder au réglage du frein avant, il
convient de contrôler ses mâchoires.
Le jeu au pivot du levier de frein avant doit être
de 10 à 12 mm. Si le jeu est incorrect, le régler
comme suit:
1. Desserrer le contre-écrou supérieur et ser-
rer à fond le boulon de réglage.
2. Desserrer le contre-écrou inférieur.
3. Tourner le boulon de réglage inférieur pour
obtenir le jeu spécifié.
Jeu spécifié: 10 à 12 mm
Recorrido libre especificado: 10–12 mm
5YF-9-62 8 2/23/05 6:56 PM Page 8-44

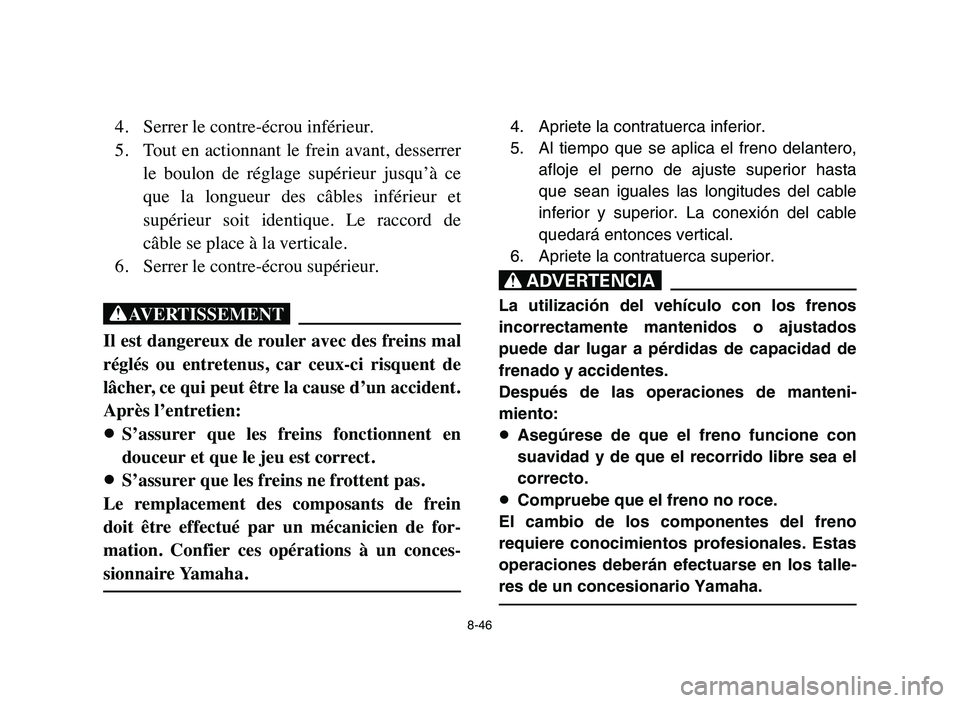

4. Apriete la contratuerca inferior.
5. Al tiempo que se aplica el freno delantero,
afloje el perno de ajuste superior hasta
que sean iguales las longitudes del cable
inferior y superior. La conexión del cable
quedará entonces vertical.
6. Apriete la contratuerca superior.
XR
La utilización del vehículo con los frenos
incorrectamente mantenidos o ajustados
puede dar lugar a pérdidas de capacidad de
frenado y accidentes.
Después de las operaciones de manteni-
miento:
8Asegúrese de que el freno funcione con
suavidad y de que el recorrido libre sea el
correcto.
8Compruebe que el freno no roce.
El cambio de los componentes del freno
requiere conocimientos profesionales. Estas
operaciones deberán efectuarse en los talle-
res de un concesionario Yamaha.
8-46
4. Serrer le contre-écrou inférieur.
5. Tout en actionnant le frein avant, desserrer
le boulon de réglage supérieur jusqu’à ce
que la longueur des câbles inférieur et
supérieur soit identique. Le raccord de
câble se place à la verticale.
6. Serrer le contre-écrou supérieur.
XG
Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien:
8S’assurer que les freins fonctionnent en
douceur et que le jeu est correct.
8S’assurer que les freins ne frottent pas.
Le remplacement des composants de frein
doit être effectué par un mécanicien de for-
mation. Confier ces opérations à un conces-
sionnaire Yamaha.
5YF-9-62 8 2/23/05 6:56 PM Page 8-46

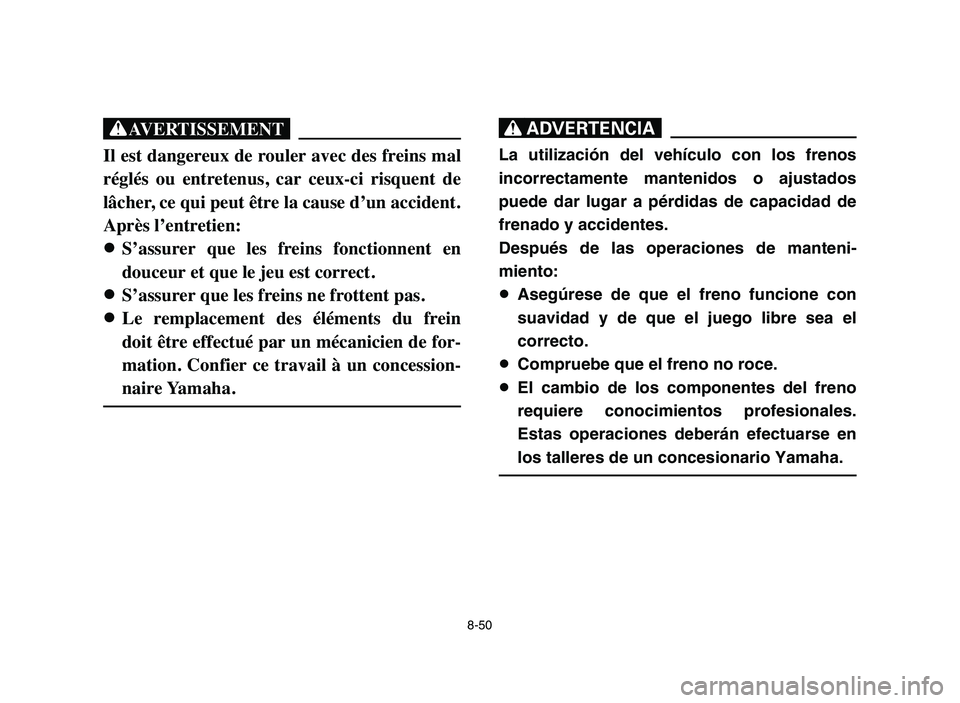

8-50
XG
Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien:
8 8
S’assurer que les freins fonctionnent en
douceur et que le jeu est correct.
8 8
S’assurer que les freins ne frottent pas.
8 8
Le remplacement des éléments du frein
doit être effectué par un mécanicien de for-
mation. Confier ce travail à un concession-
naire Yamaha.
XR
La utilización del vehículo con los frenos
incorrectamente mantenidos o ajustados
puede dar lugar a pérdidas de capacidad de
frenado y accidentes.
Después de las operaciones de manteni-
miento:
8Asegúrese de que el freno funcione con
suavidad y de que el juego libre sea el
correcto.
8Compruebe que el freno no roce.
8El cambio de los componentes del freno
requiere conocimientos profesionales.
Estas operaciones deberán efectuarse en
los talleres de un concesionario Yamaha.
5YF-9-62 8 2/23/05 6:56 PM Page 8-50

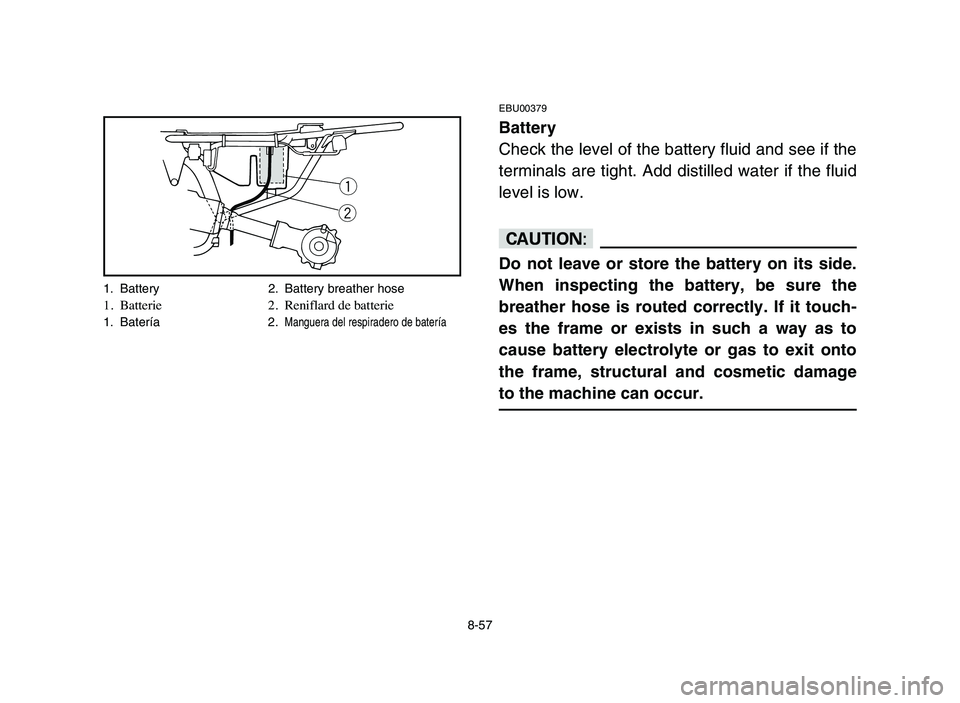

8-57
EBU00379
Battery
Check the level of the battery fluid and see if the
terminals are tight. Add distilled water if the fluid
level is low.
cC
Do not leave or store the battery on its side.
When inspecting the battery, be sure the
breather hose is routed correctly. If it touch-
es the frame or exists in such a way as to
cause battery electrolyte or gas to exit onto
the frame, structural and cosmetic damage
to the machine can occur.
q
w
1. Battery 2. Battery breather hose1. Batterie 2. Reniflard de batterie1. Batería 2.Manguera del respiradero de batería
5YF-9-62 8 2/23/05 6:56 PM Page 8-57

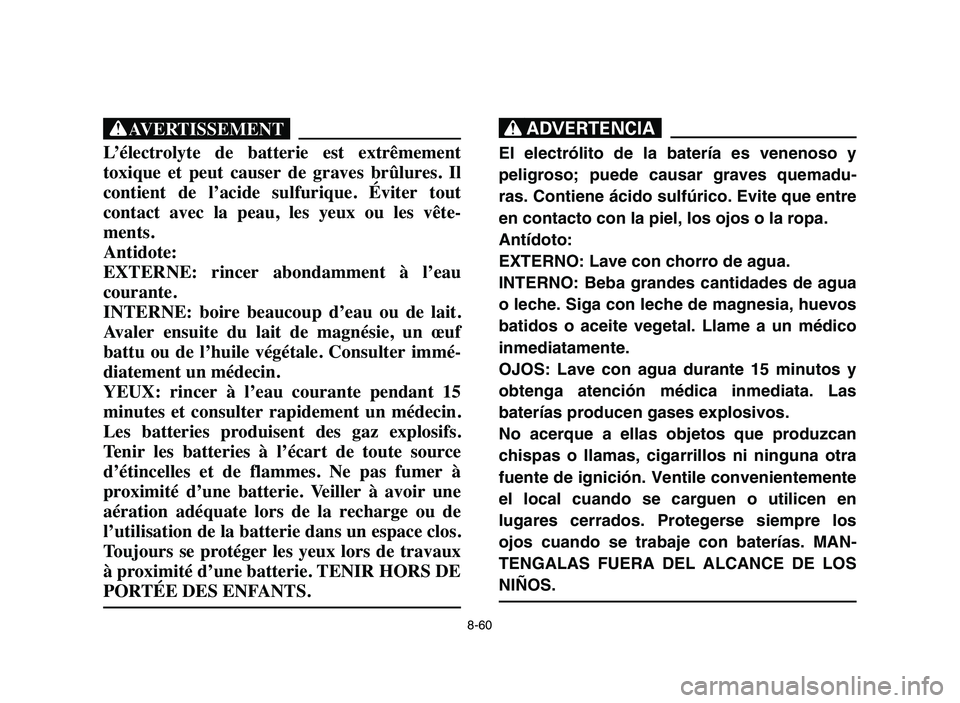

8-60
XG
L’électrolyte de batterie est extrêmement
toxique et peut causer de graves brûlures. Il
contient de l’acide sulfurique. Éviter tout
contact avec la peau, les yeux ou les vête-
ments.
Antidote:
EXTERNE: rincer abondamment à l’eau
courante.
INTERNE: boire beaucoup d’eau ou de lait.
Avaler ensuite du lait de magnésie, un œuf
battu ou de l’huile végétale. Consulter immé-
diatement un médecin.
YEUX: rincer à l’eau courante pendant 15
minutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs.
Tenir les batteries à l’écart de toute source
d’étincelles et de flammes. Ne pas fumer à
proximité d’une batterie. Veiller à avoir une
aération adéquate lors de la recharge ou de
l’utilisation de la batterie dans un espace clos.
Toujours se protéger les yeux lors de travaux
à proximité d’une batterie. TENIR HORS DE
PORTÉE DES ENFANTS.
XR
El electrólito de la batería es venenoso y
peligroso; puede causar graves quemadu-
ras. Contiene ácido sulfúrico. Evite que entre
en contacto con la piel, los ojos o la ropa.
Antídoto:
EXTERNO: Lave con chorro de agua.
INTERNO: Beba grandes cantidades de agua
o leche. Siga con leche de magnesia, huevos
batidos o aceite vegetal. Llame a un médico
inmediatamente.
OJOS: Lave con agua durante 15 minutos y
obtenga atención médica inmediata. Las
baterías producen gases explosivos.
No acerque a ellas objetos que produzcan
chispas o llamas, cigarrillos ni ninguna otra
fuente de ignición. Ventile convenientemente
el local cuando se carguen o utilicen en
lugares cerrados. Protegerse siempre los
ojos cuando se trabaje con baterías. MAN-
TENGALAS FUERA DEL ALCANCE DE LOS
NIÑOS.
5YF-9-62 8 2/23/05 6:56 PM Page 8-60

8-64
4. Lorsque le véhicule doit être entreposé
pendant un mois ou plus, enlever la batte-
rie et la conserver dans un endroit frais et
obscur. Recharger entièrement la batterie
avant d’utiliser à nouveau le véhicule.
5. Si la batterie doit être remisée pour une
période plus longue, mesurer la densité de
l’électrolyte au moins une fois par mois et
recharger la batterie lorsque la densité est
inférieure à la normale.
6. En remontant la batterie dans le véhicule,
toujours veiller à ce que les connexions
soient effectuées correctement. S’assurer
que le reniflard est raccordé correctement
et qu’il n’est ni endommagé ni bouché.4. Cuando no vaya a utilizar la máquina
durante un mes o más, desmonte la bate-
ría y guárdela en un sitio oscuro y fresco.
Recargue la batería completamente antes
de utilizarla de nuevo.
5. Si va a guardar la batería por un tiempo
superior al indicado, compruebe la densi-
dad, al menos, una vez al mes y cargue la
batería si aquélla es demasiado baja.
6. Cuando monte de nuevo la batería en la
máquina, asegúrese siempre de efectuar
correctamente las conexiones. Compruebe
que la manguera del respiradero esté bien
conectada y que no se encuentre dañada
u obstruida.
5YF-9-62 8 2/23/05 6:56 PM Page 8-64
