YAMAHA YFM700R 2006 Owners Manual

9-10
4. Lubrifier tous les câbles de commande.
5. Placer un support adéquat sous le cadre afin
de surélever les roues.
6. Fixer un sac en plastique sur la sortie du pot
d’échappement afin de le protéger contre
l’humidité.
7. Si le véhicule est remisé dans un endroit
humide ou exposé à l’air marin, appliquer
une fine couche d’huile sur les surfaces
métalliques apparentes. Ne pas appliquer
d’huile sur les pièces en caoutchouc ni sur la
selle.
8. Retirer la batterie et la charger. L’entreposer
dans un endroit sec et la recharger une fois
par mois. Ne pas conserver la batterie dans
un endroit excessivement chaud ou froid
(moins de 0° C (30° F) ou plus de 30° C
(90° F)).
N.B.:
Effectuer toutes les réparations nécessaires avant
de remiser le véhicule.
4. Lubrique todos los cables de control.
5. Bloquee el bastidor para levantar todas las
ruedas por encima del piso.
6. Ate una bolsa de plástico sobre el tubo de
escape para evitar la entrada de humedad.
7. Si la almacena en un lugar con aire salado,
recubra todas las superficies metálicas
expuestas con una capa fina de aceite. No
aplique aceite a las partes de goma ni a la
cubierta del asiento.
8. Extraiga la batería y cárguela. Guárdela en
un lugar seco y recárguela una vez al mes.
No guarde la batería en un lugar demasiado
caliente ni demasiado frío (menos de 0°C
(30°F) ni más de 30°C (90°F)).
NOTA:
Efectúe las reparaciones necesarias antes de
guardar la máquina.
1S3-9-60 9-11 4/27/05 2:13 PM Page 9-10

10-1
Model YFM700R
Dimension:
Overall length 1.845 mm
Overall width 1.170 mm
Overall height 1.130 mm
Seat height 815 mm
Wheel base 1.280 mm
Ground clearance 240 mm
Minimum turning radius: 3.500 mm
Basic weight:
With oil and full fuel tank 192 kg
Engine:
Type Liquid cooled, 4-stroke, SOHC
Cylinder arrangement Forward-inclined single cylinder
Displacement 686.0cm
3
Bore ×Stroke 102.0 ×84.0 mm
Compression ratio 9.20 : 1
Starting system Electric starter
Lubrication system Dry sump
EBU04280
SPECIFICATIONS
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-1

10-2
Model YFM700R
Engine oil:
Type
Recommended engine oil classification: API Service SE, SF, SG type or higher
cC
In order to prevent clutch slippage (since the
engine oil also lubricates the clutch), do not mix
any chemical additives. Do not use oils with a
diesel specification of “CD” or oils of a higher
quality than specified. In addition, do not use oils
labeled “ENERGY CONSERVING
II” or higher.
Quantity:
Without oil filter element replacement 1.75 L
With oil filter element replacement 1.85 L
–20° 10° 20° 30° 40°
10W30
10W40
20W40
20W5050°C
0° –10°
5W30
15W40
10
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-2

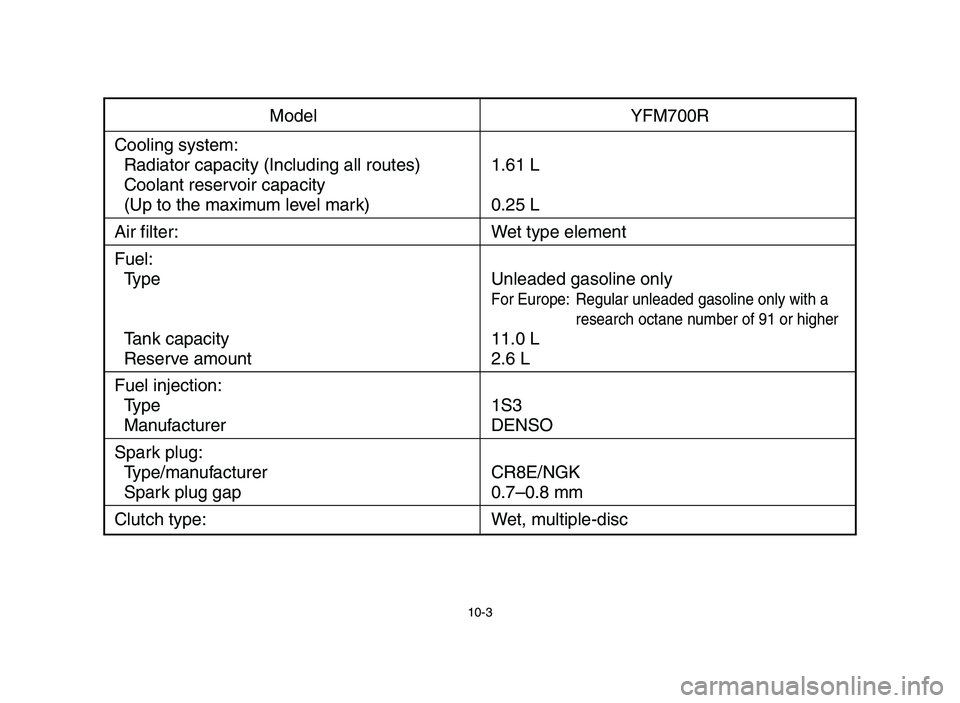

10-3
Model YFM700R
Cooling system:
Radiator capacity (Including all routes) 1.61 L
Coolant reservoir capacity
(Up to the maximum level mark) 0.25 L
Air filter: Wet type element
Fuel:
Type Unleaded gasoline only
For Europe: Regular unleaded gasoline only with a
research octane number of 91 or higher
Tank capacity 11.0 L
Reserve amount 2.6 L
Fuel injection:
Type 1S3
Manufacturer DENSO
Spark plug:
Type/manufacturer CR8E/NGK
Spark plug gap 0.7–0.8 mm
Clutch type: Wet, multiple-disc
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-3

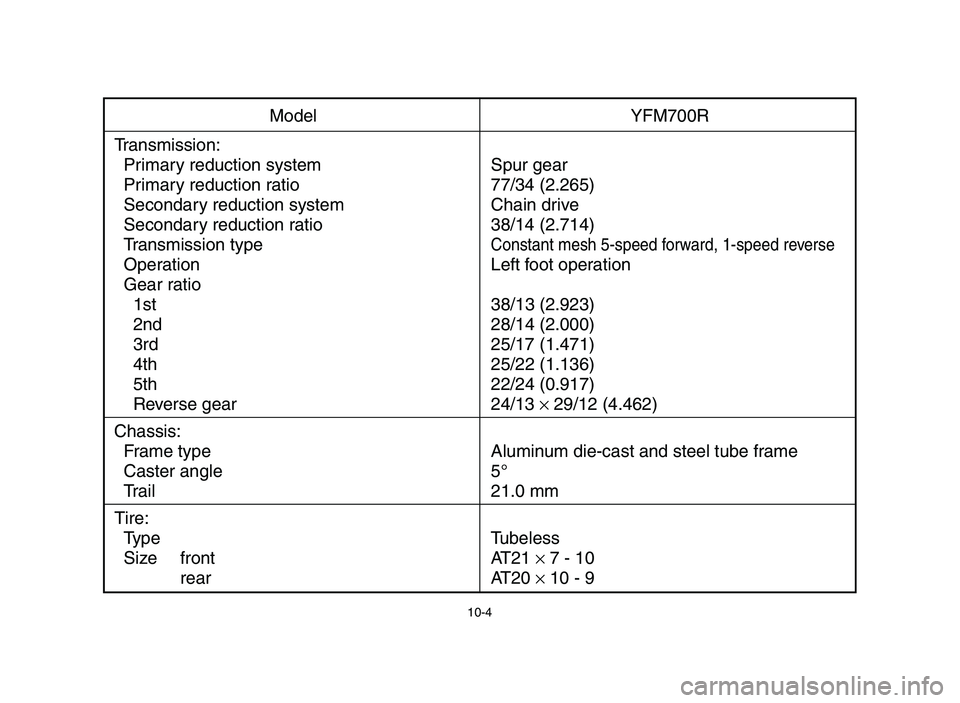

10-4
Model YFM700R
Transmission:
Primary reduction system Spur gear
Primary reduction ratio 77/34 (2.265)
Secondary reduction system Chain drive
Secondary reduction ratio 38/14 (2.714)
Transmission type
Constant mesh 5-speed forward, 1-speed reverse
Operation Left foot operation
Gear ratio
1st 38/13 (2.923)
2nd 28/14 (2.000)
3rd 25/17 (1.471)
4th 25/22 (1.136)
5th 22/24 (0.917)
Reverse gear 24/13 ×29/12 (4.462)
Chassis:
Frame type Aluminum die-cast and steel tube frame
Caster angle 5°
Trail 21.0 mm
Tire:
Type Tubeless
Size front AT21 ×7 - 10
rear AT20 ×10 - 9
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-4

10-5
Model YFM700R
Brake:
Front brake type Dual disc brake
operation Right hand operation
Rear brake type Single disc brake
operation Right foot operation
Suspension:
Front suspension Double wishbone
Rear suspension Swingarm (link suspension)
Shock absorber:
Front shock absorber Coil spring/Oil damper
Rear shock absorber Coil spring/Gas-Oil damper
Wheel travel:
Front wheel travel 230.0 mm
Rear wheel travel 256.0 mm
Electrical:
Ignition system Transistorized coil ignition (digital)
Generator system A.C. magneto
Battery type/voltage capacity GT9B-4/12V, 8.0 Ah
Headlight type: Krypton bulb
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-5

10-6
Model YFM700R
Bulb voltage, wattage ×quantity:
Headlight 12V, 30W/30W ×2
Tail/brake light LED
Indicator/warning light
Neutral LED
Fuel level LED
Reverse LED
Coolant temperature LED
Engine trouble LED
Fuses:
Main 20.0 A
Headlight 15.0 A
Signaling system 10.0 A
Ignition 10.0 A
Fuel injection system 10.0 A
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-6

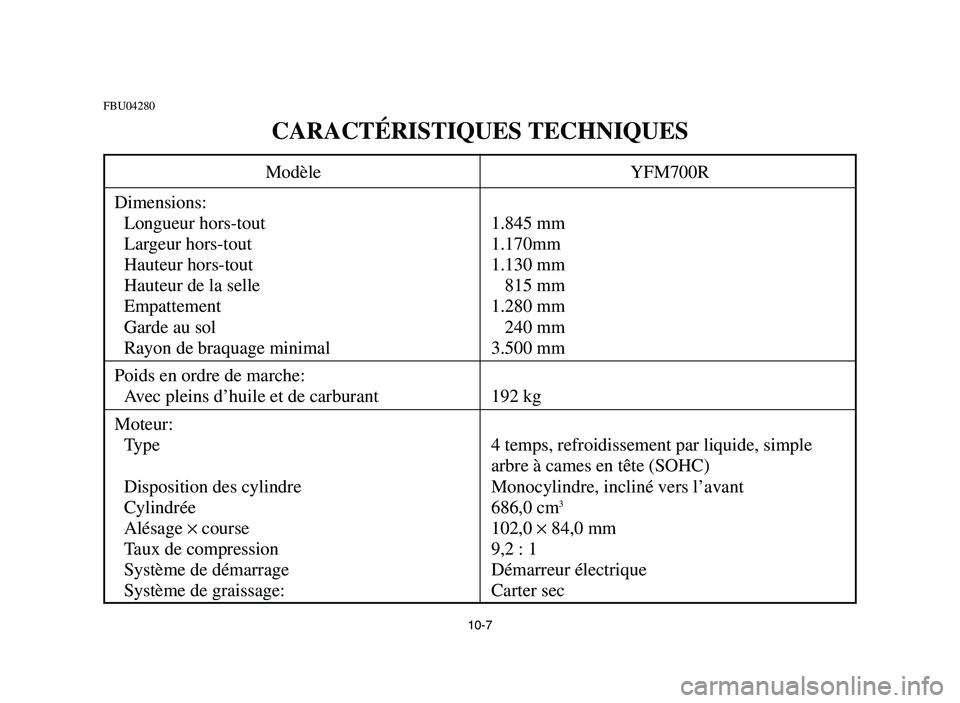

10-7
FBU04280
CARACTÉRISTIQUES TECHNIQUES
Modèle YFM700R
Dimensions:
Longueur hors-tout 1.845 mm
Largeur hors-tout 1.170mm
Hauteur hors-tout 1.130 mm
Hauteur de la selle 815 mm
Empattement 1.280 mm
Garde au sol 240 mm
Rayon de braquage minimal 3.500 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 192 kg
Moteur:
Type 4 temps, refroidissement par liquide, simple
arbre à cames en tête (SOHC)
Disposition des cylindre Monocylindre, incliné vers l’avant
Cylindrée 686,0 cm
3
Alésage ×course 102,0 ×84,0 mm
Taux de compression 9,2 : 1
Système de démarrage Démarreur électrique
Système de graissage: Carter sec
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-7

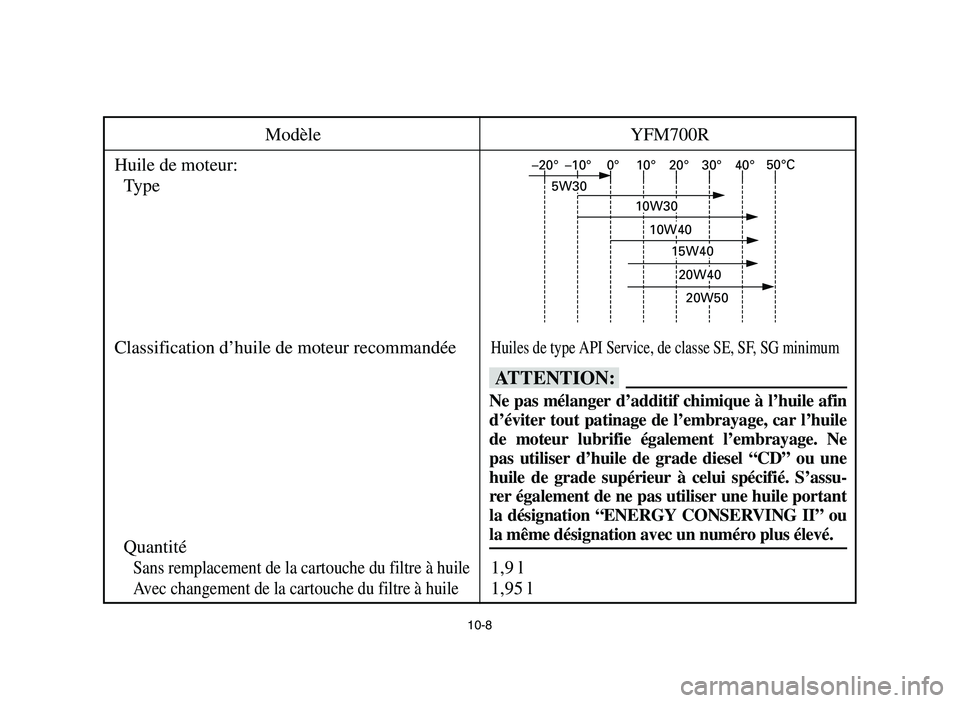

10-8
Modèle YFM700R
Huile de moteur:
Type
Classification d’huile de moteur recommandée
Huiles de type API Service, de classe SE, SF, SG minimum
Quantité
Sans remplacement de la cartouche du filtre à huile1,9 l
Avec changement de la cartouche du filtre à huile1,95 l
fF
Ne pas mélanger d’additif chimique à l’huile afin
d’éviter tout patinage de l’embrayage, car l’huile
de moteur lubrifie également l’embrayage. Ne
pas utiliser d’huile de grade diesel “CD” ou une
huile de grade supérieur à celui spécifié. S’assu-
rer également de ne pas utiliser une huile portant
la désignation “ENERGY CONSERVING II” ou
la même désignation avec un numéro plus élevé.
–20° 10° 20° 30° 40°
10W30
10W40
20W40
20W5050°C
0° –10°
5W30
15W40
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-8

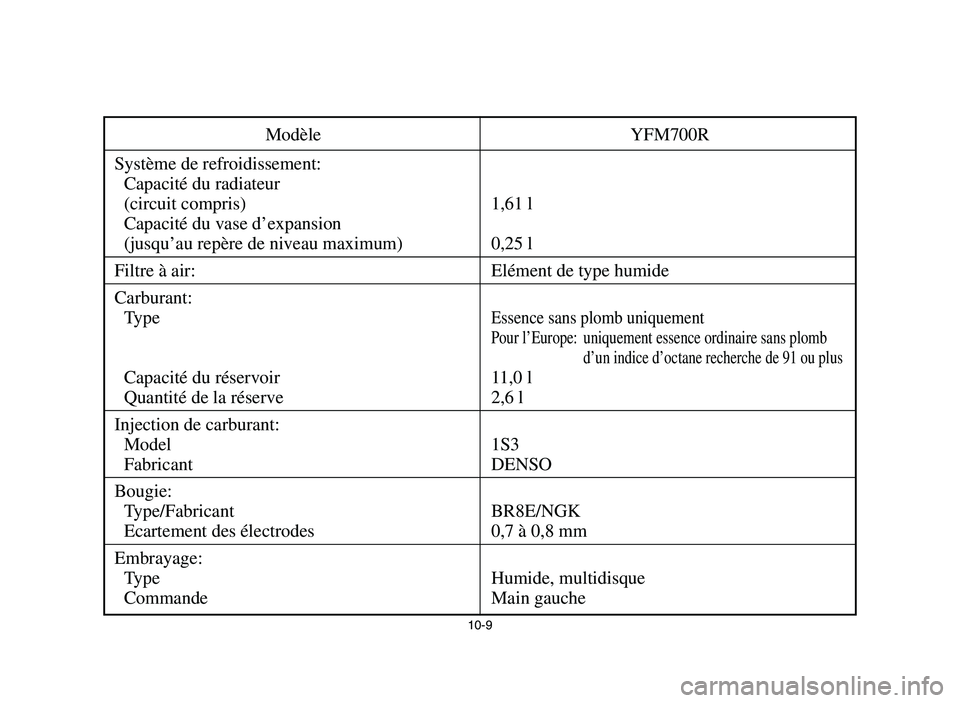

10-9
Modèle YFM700R
Système de refroidissement:
Capacité du radiateur
(circuit compris) 1,61 l
Capacité du vase d’expansion
(jusqu’au repère de niveau maximum) 0,25 l
Filtre à air: Elément de type humide
Carburant:
Type
Essence sans plomb uniquement
Pour l’Europe: uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 ou plus
Capacité du réservoir 11,0 l
Quantité de la réserve 2,6 l
Injection de carburant:
Model 1S3
Fabricant DENSO
Bougie:
Type/Fabricant BR8E/NGK
Ecartement des électrodes 0,7 à 0,8 mm
Embrayage:
Type Humide, multidisque
Commande Main gauche
1S3-9-60 9-11 4/27/05 2:13 PM Page 10-9
