YAMAHA YFM80R 2007 Manuale de Empleo (in Spanish)

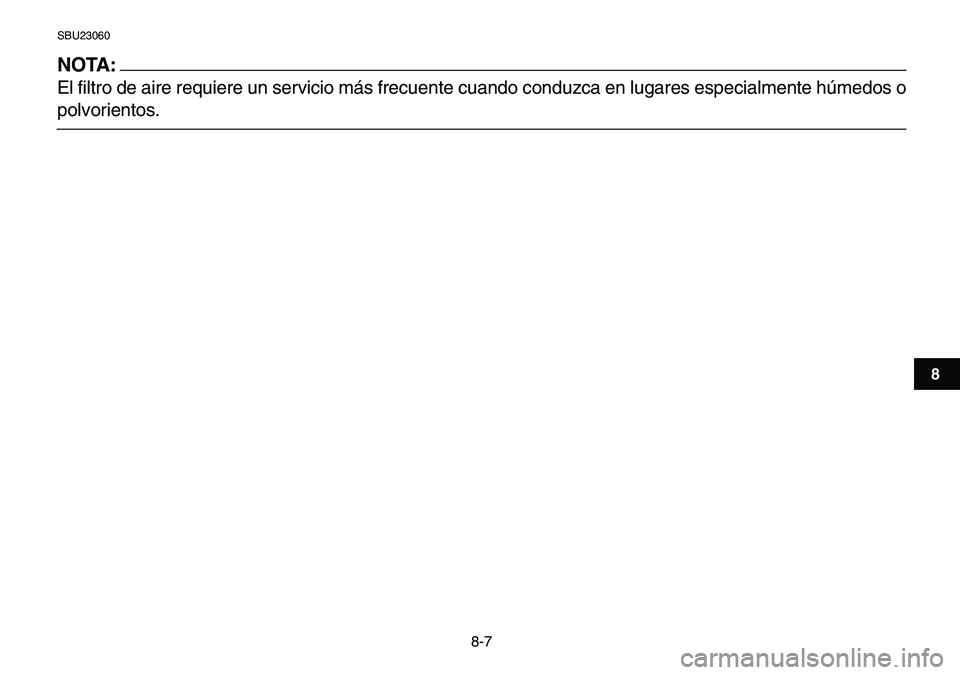

8-7
1
2
3
4
5
6
78
9
10
11

SBU23060
NOTA:

El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos o
polvorientos.

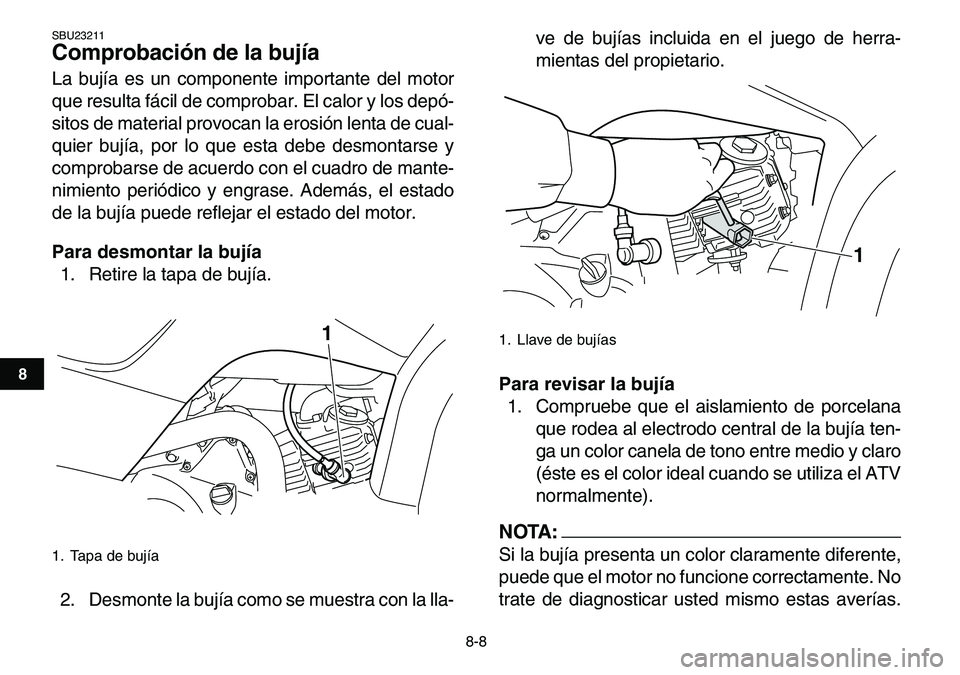

8-8
1
2
3
4
5
6
78
9
10
11

SBU23211
Comprobación de la bujía
La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Retire la tapa de bujía.
2. Desmonte la bujía como se muestra con la lla-ve de bujías incluida en el juego de herra-
mientas del propietario.
Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).NOTA:

Si la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.
1. Tapa de bujía
1

1. Llave de bujías
1

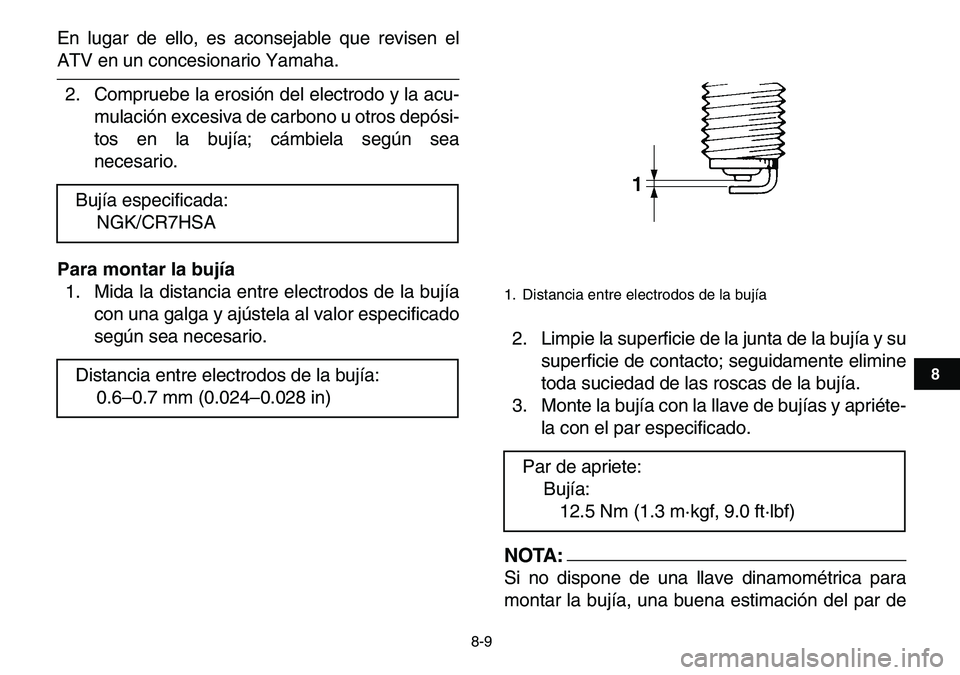

8-9
1
2
3
4
5
6
78
9
10
11

En lugar de ello, es aconsejable que revisen el
ATV en un concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea
necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.
2. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.NOTA:

Si no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de Bujía especificada:
NGK/CR7HSA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)
1. Distancia entre electrodos de la bujía
Par de apriete:
Bujía:
12.5 Nm (1.3 m·kgf, 9.0 ft·lbf)

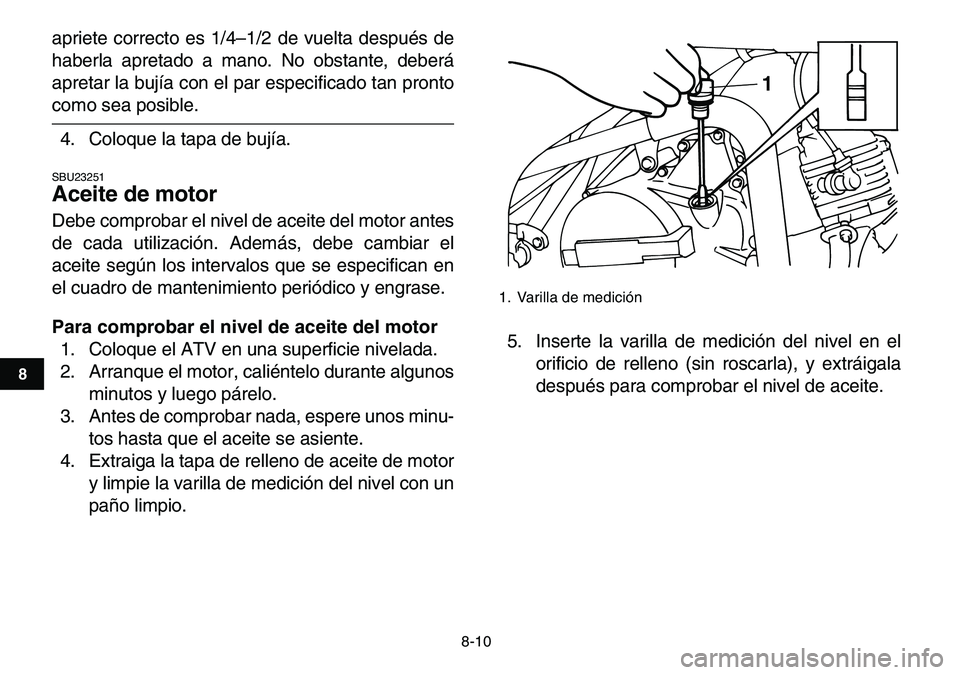

8-10
1
2
3
4
5
6
78
9
10
11

apriete correcto es 1/4–1/2 de vuelta después de
haberla apretado a mano. No obstante, deberá
apretar la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.
SBU23251
Aceite de motor
Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite según los intervalos que se especifican en
el cuadro de mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
3. Antes de comprobar nada, espere unos minu-
tos hasta que el aceite se asiente.
4. Extraiga la tapa de relleno de aceite de motor
y limpie la varilla de medición del nivel con un
paño limpio.5. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
1. Varilla de medición
1

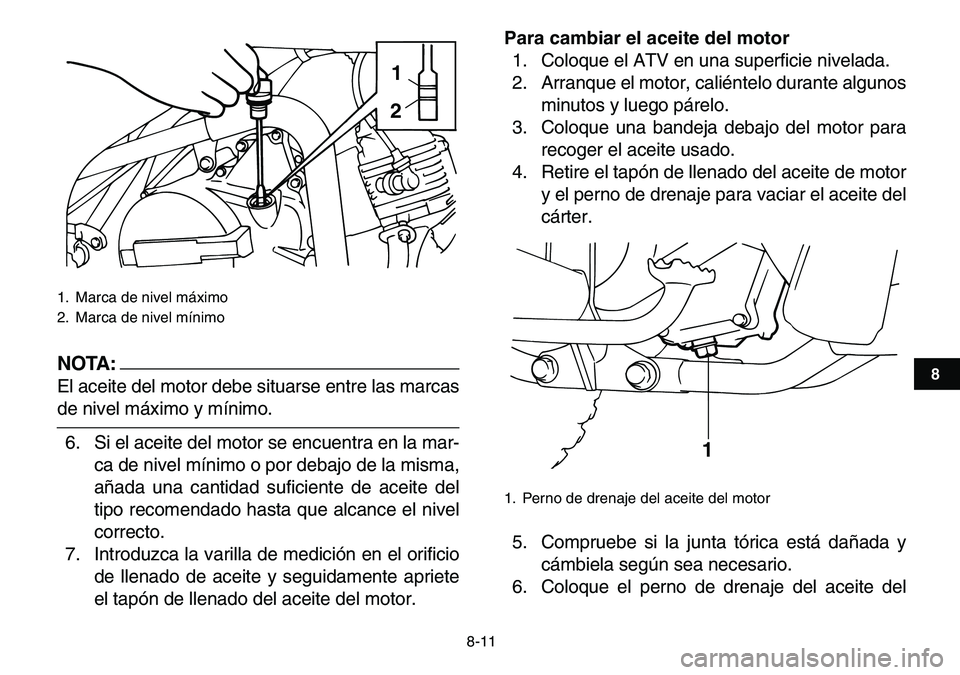

8-11
1
2
3
4
5
6
78
9
10
11
NOTA:

El aceite del motor debe situarse entre las marcas
de nivel máximo y mínimo.
6. Si el aceite del motor se encuentra en la mar-
ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
correcto.
7. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.
Para cambiar el aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
3. Coloque una bandeja debajo del motor para
recoger el aceite usado.
4. Retire el tapón de llenado del aceite de motor
y el perno de drenaje para vaciar el aceite del
cárter.
5. Compruebe si la junta tórica está dañada y
cámbiela según sea necesario.
6. Coloque el perno de drenaje del aceite del
1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2

1. Perno de drenaje del aceite del motor
1

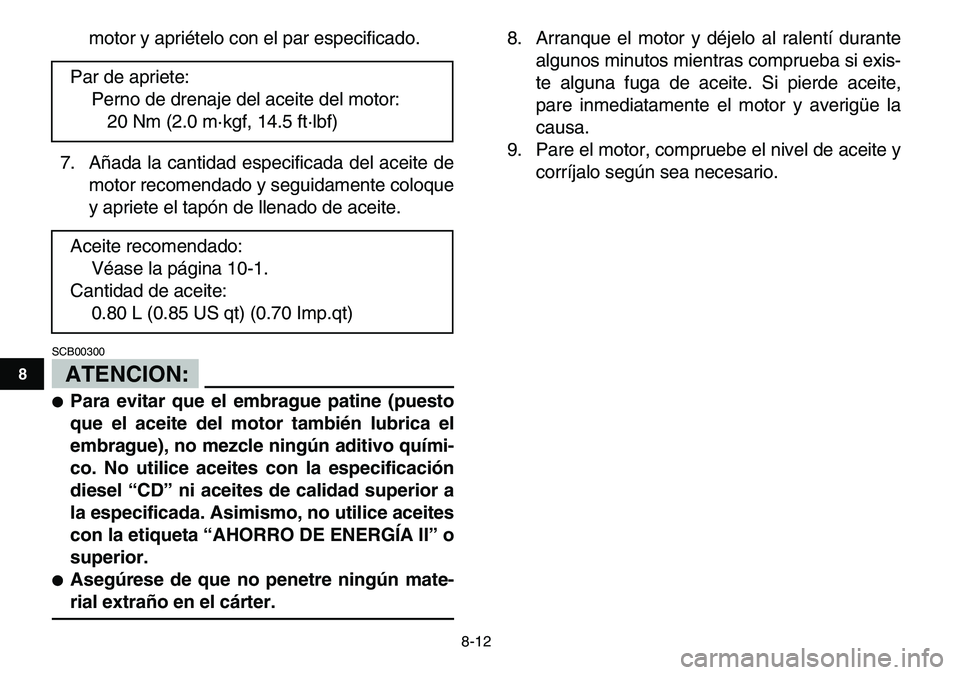

8-12
1
2
3
4
5
6
78
9
10
11

motor y apriételo con el par especificado.
7. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
ATENCION:

SCB00300

Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diesel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “AHORRO DE ENERGÍA II” o
superior.

Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.
8. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
9. Pare el motor, compruebe el nivel de aceite y
corríjalo según sea necesario. Par de apriete:
Perno de drenaje del aceite del motor:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
0.80 L (0.85 US qt) (0.70 Imp.qt)

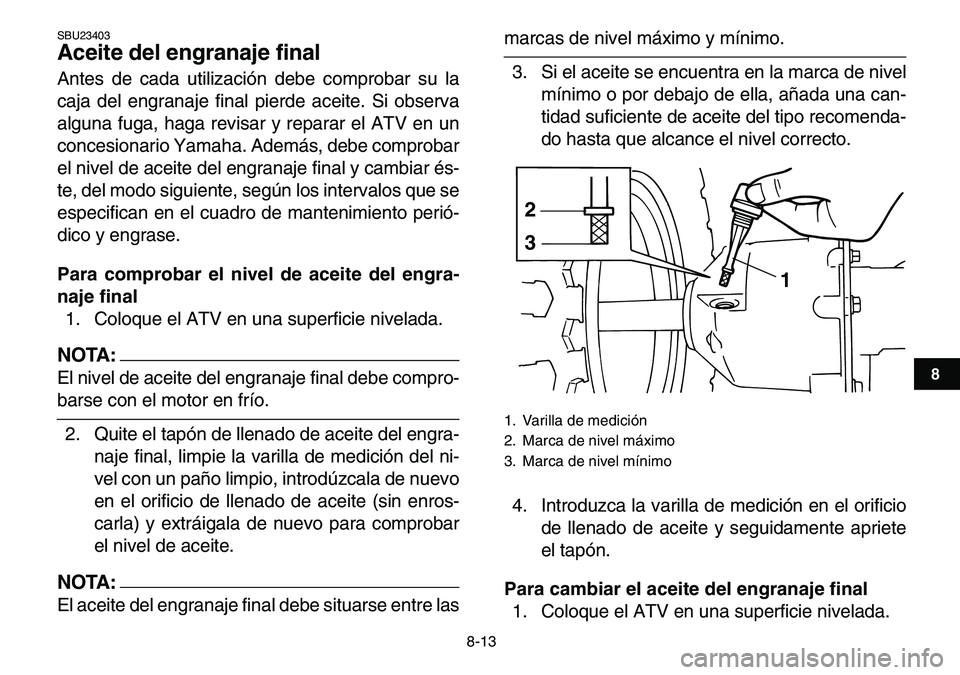

8-13
1
2
3
4
5
6
78
9
10
11

SBU23403
Aceite del engranaje final
Antes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe comprobar
el nivel de aceite del engranaje final y cambiar és-
te, del modo siguiente, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el nivel de aceite del engra-
naje final
1. Coloque el ATV en una superficie nivelada.
NOTA:

El nivel de aceite del engranaje final debe compro-
barse con el motor en frío.
2. Quite el tapón de llenado de aceite del engra-
naje final, limpie la varilla de medición del ni-
vel con un paño limpio, introdúzcala de nuevo
en el orificio de llenado de aceite (sin enros-
carla) y extráigala de nuevo para comprobar
el nivel de aceite.
NOTA:

El aceite del engranaje final debe situarse entre las
marcas de nivel máximo y mínimo.
3. Si el aceite se encuentra en la marca de nivel
mínimo o por debajo de ella, añada una can-
tidad suficiente de aceite del tipo recomenda-
do hasta que alcance el nivel correcto.
4. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón.
Para cambiar el aceite del engranaje final
1. Coloque el ATV en una superficie nivelada.
1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1 2
3

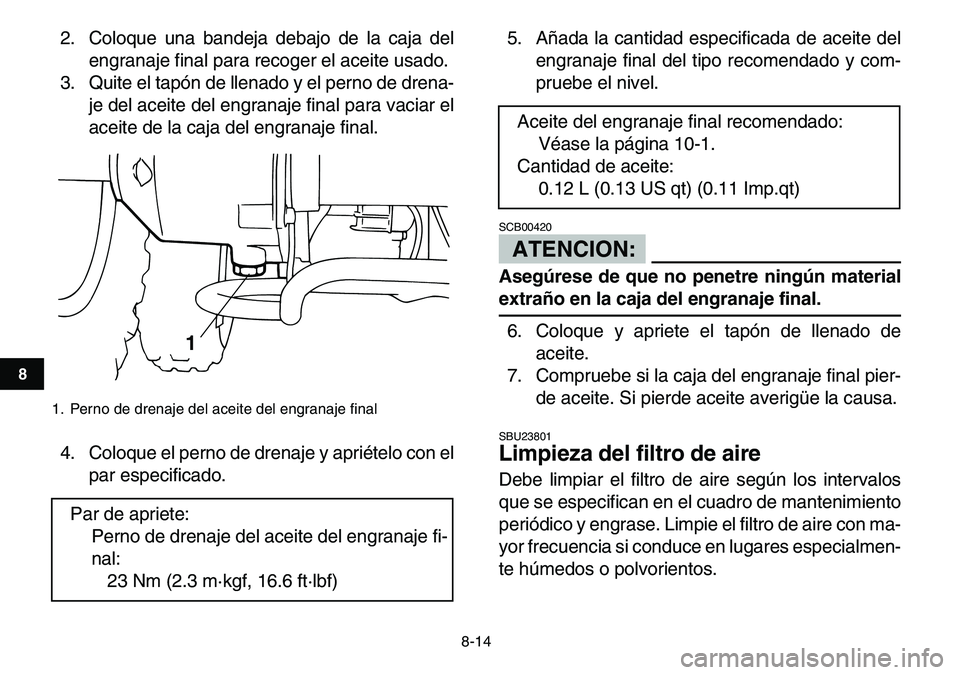

8-14
1
2
3
4
5
6
78
9
10
11

2. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.
3. Quite el tapón de llenado y el perno de drena-
je del aceite del engranaje final para vaciar el
aceite de la caja del engranaje final.
4. Coloque el perno de drenaje y apriételo con el
par especificado.5. Añada la cantidad especificada de aceite del
engranaje final del tipo recomendado y com-
pruebe el nivel.ATENCION:
SCB00420
Asegúrese de que no penetre ningún material
extraño en la caja del engranaje final.
6. Coloque y apriete el tapón de llenado de
aceite.
7. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
SBU23801
Limpieza del filtro de aire
Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire con ma-
yor frecuencia si conduce en lugares especialmen-
te húmedos o polvorientos.
1. Perno de drenaje del aceite del engranaje final
Par de apriete:
Perno de drenaje del aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
1

Aceite del engranaje final recomendado:
Véase la página 10-1.
Cantidad de aceite:
0.12 L (0.13 US qt) (0.11 Imp.qt)

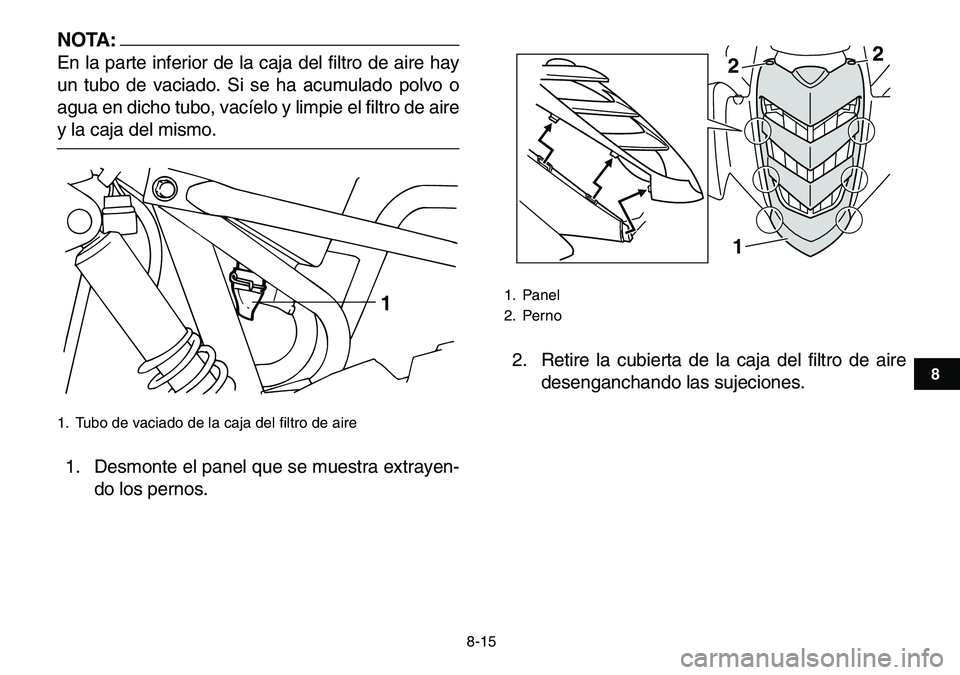

8-15
1
2
3
4
5
6
78
9
10
11
NOTA:

En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.
1. Desmonte el panel que se muestra extrayen-
do los pernos.2. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
1. Tubo de vaciado de la caja del filtro de aire
1

1. Panel
2. Perno
122

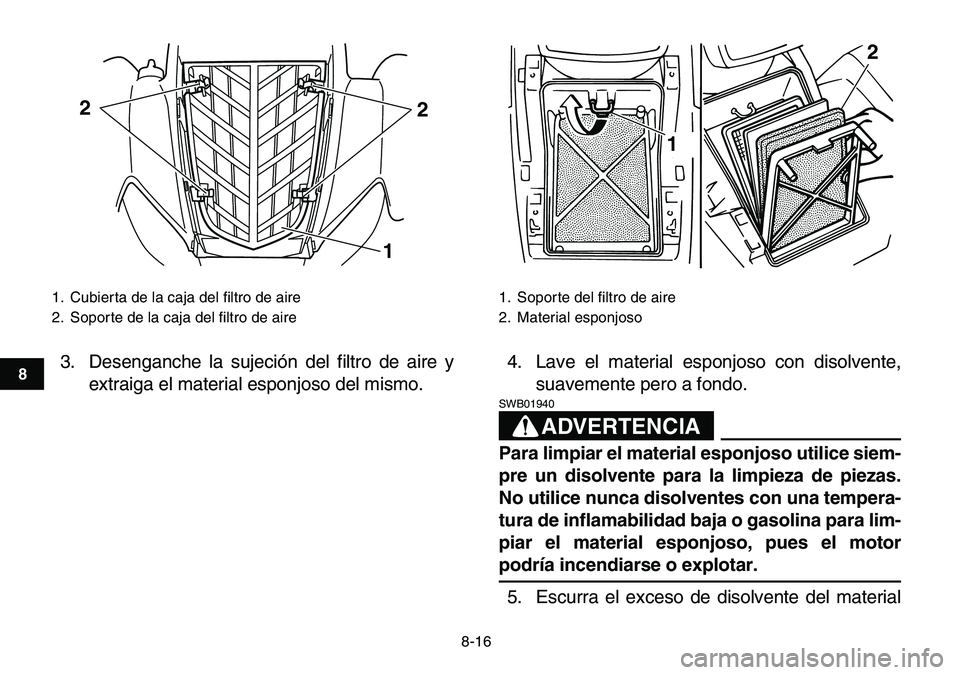

8-16
1
2
3
4
5
6
78
9
10
11

3. Desenganche la sujeción del filtro de aire y
extraiga el material esponjoso del mismo.4. Lave el material esponjoso con disolvente,
suavemente pero a fondo.
ADVERTENCIA

SWB01940
Para limpiar el material esponjoso utilice siem-
pre un disolvente para la limpieza de piezas.
No utilice nunca disolventes con una tempera-
tura de inflamabilidad baja o gasolina para lim-
piar el material esponjoso, pues el motor
podría incendiarse o explotar.
5. Escurra el exceso de disolvente del material
1. Cubierta de la caja del filtro de aire
2. Soporte de la caja del filtro de aire
2
2
1

1. Soporte del filtro de aire
2. Material esponjoso
2
1
