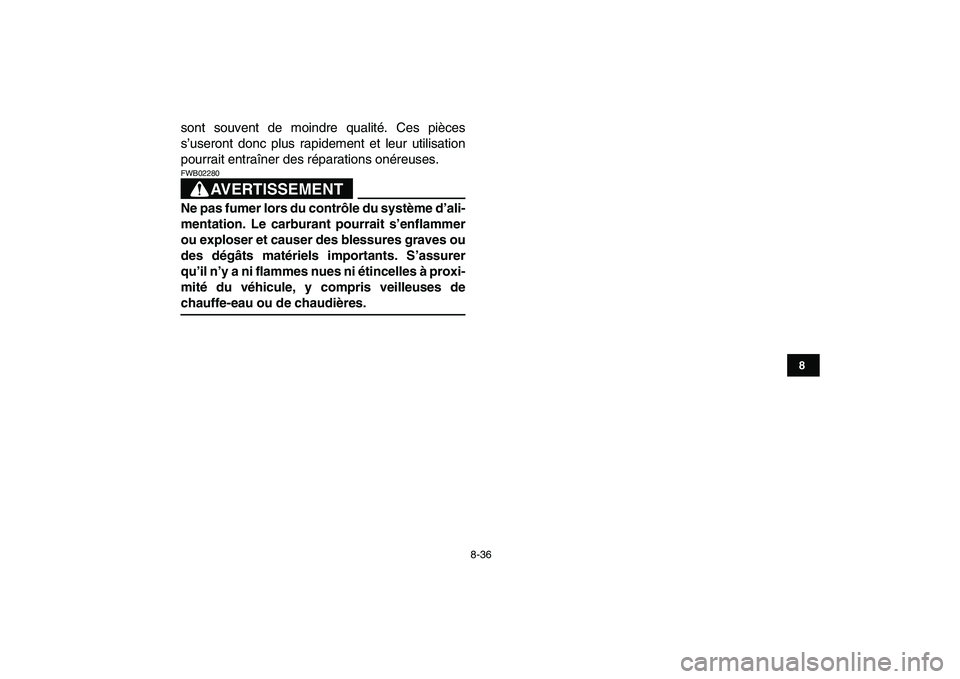

sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT

FWB02280
Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.

8-37
1
2
3
4
5
6
78
9
10
11

FBU25791

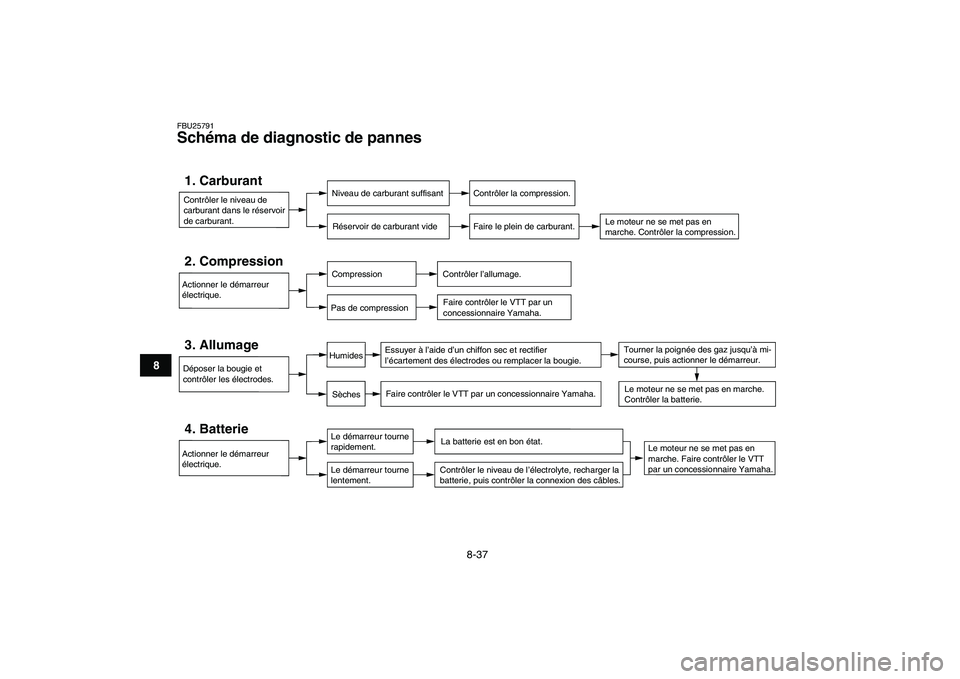

Schéma de diagnostic de pannes
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le VTT par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie.
Faire contrôler le VTT par un concessionnaire Yamaha.
Le moteur ne se met pas en
marche. Faire contrôler le VTT
par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
La batterie est en bon état.Contrôler le niveau de l’électrolyte, recharger la
batterie, puis contrôler la connexion des câbles.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.

9-1
1
2
3
4
5
6
7
89
10
11

FBU25860

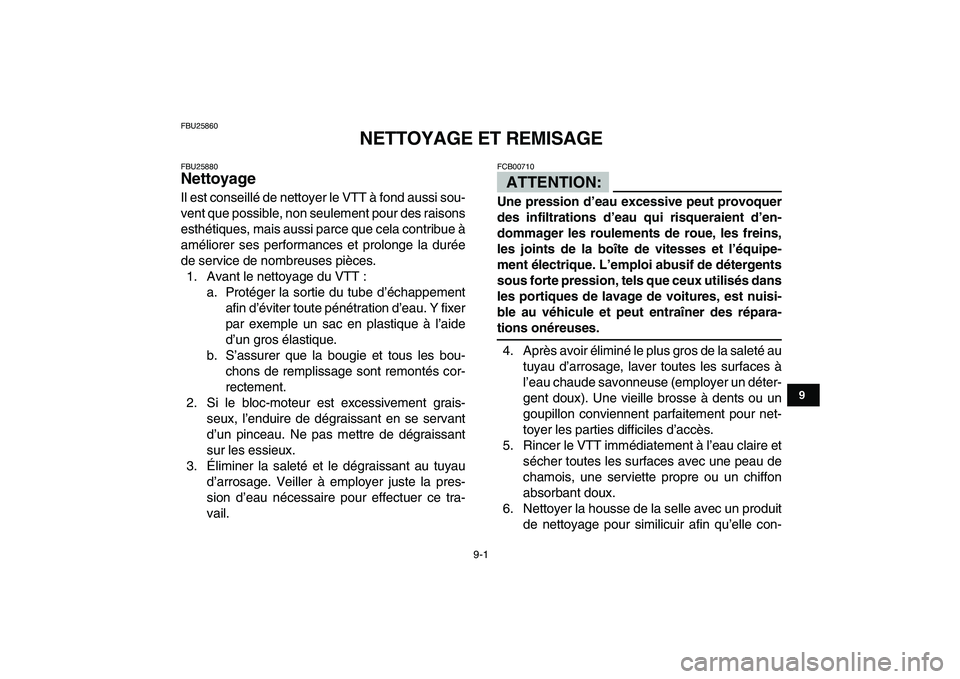

NETTOYAGE ET REMISAGE
FBU25880
Nettoyage
Il est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des raisons
esthétiques, mais aussi parce que cela contribue à
améliorer ses performances et prolonge la durée
de service de nombreuses pièces.
1. Avant le nettoyage du VTT :
a. Protéger la sortie du tube d’échappement
afin d’éviter toute pénétration d’eau. Y fixer
par exemple un sac en plastique à l’aide
d’un gros élastique.
b. S’assurer que la bougie et tous les bou-
chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais-
seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas mettre de dégraissant
sur les essieux.
3.Éliminer la saleté et le dégraissant au tuyau
d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail.ATTENTION:
FCB00710
Une pression d’eau excessive peut provoquer
des infiltrations d’eau qui risqueraient d’en-
dommager les roulements de roue, les freins,
les joints de la boîte de vitesses et l’équipe-
ment électrique. L’emploi abusif de détergents
sous forte pression, tels que ceux utilisés dans
les portiques de lavage de voitures, est nuisi-
ble au véhicule et peut entraîner des répara-
tions onéreuses.
4. Après avoir éliminé le plus gros de la saleté au
tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un déter-
gent doux). Une vieille brosse à dents ou un
goupillon conviennent parfaitement pour net-
toyer les parties difficiles d’accès.
5. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Nettoyer la housse de la selle avec un produit
de nettoyage pour similicuir afin qu’elle con-

9-2
1
2
3
4
5
6
7
89
10
11

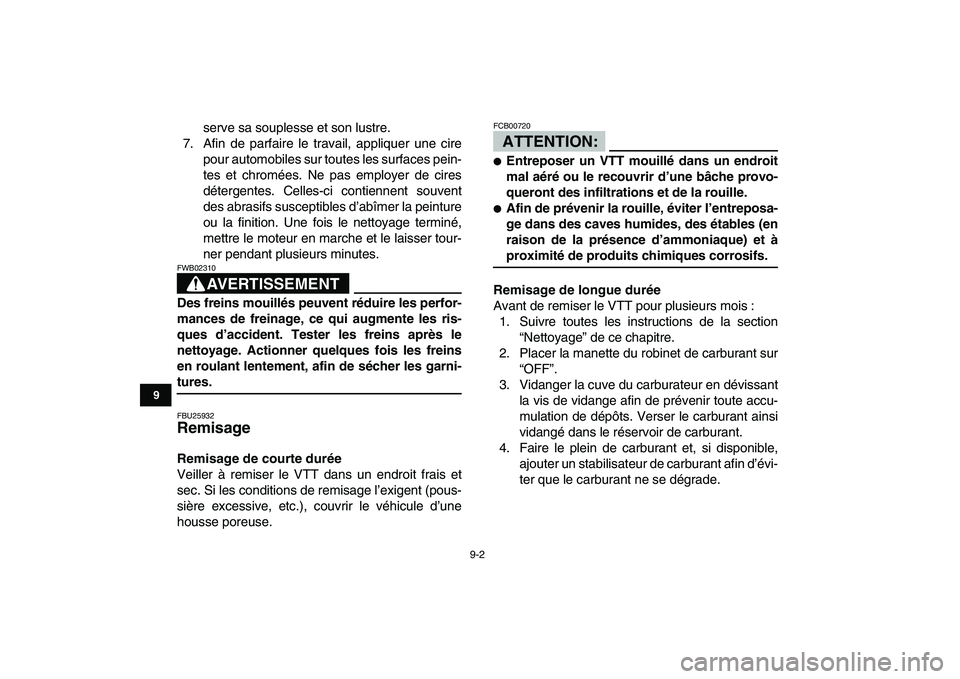

serve sa souplesse et son lustre.
7. Afin de parfaire le travail, appliquer une cire
pour automobiles sur toutes les surfaces pein-
tes et chromées. Ne pas employer de cires
détergentes. Celles-ci contiennent souvent
des abrasifs susceptibles d’abîmer la peinture
ou la finition. Une fois le nettoyage terminé,
mettre le moteur en marche et le laisser tour-
ner pendant plusieurs minutes.
AVERTISSEMENT

FWB02310
Des freins mouillés peuvent réduire les perfor-
mances de freinage, ce qui augmente les ris-
ques d’accident. Tester les freins après le
nettoyage. Actionner quelques fois les freins
en roulant lentement, afin de sécher les garni-
tures.
FBU25932
Remisage
Remisage de courte durée
Veiller à remiser le VTT dans un endroit frais et
sec. Si les conditions de remisage l’exigent (pous-
sière excessive, etc.), couvrir le véhicule d’une
housse poreuse.
ATTENTION:

FCB00720

Entreposer un VTT mouillé dans un endroit
mal aéré ou le recouvrir d’une bâche provo-
queront des infiltrations et de la rouille.

Afin de prévenir la rouille, éviter l’entreposa-
ge dans des caves humides, des étables (en
raison de la présence d’ammoniaque) et à
proximité de produits chimiques corrosifs.
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Nettoyage” de ce chapitre.
2. Placer la manette du robinet de carburant sur
“OFF”.
3. Vidanger la cuve du carburateur en dévissant
la vis de vidange afin de prévenir toute accu-
mulation de dépôts. Verser le carburant ainsi
vidangé dans le réservoir de carburant.
4. Faire le plein de carburant et, si disponible,
ajouter un stabilisateur de carburant afin d’évi-
ter que le carburant ne se dégrade.

9-3
1
2
3
4
5
6
7
89
10
11

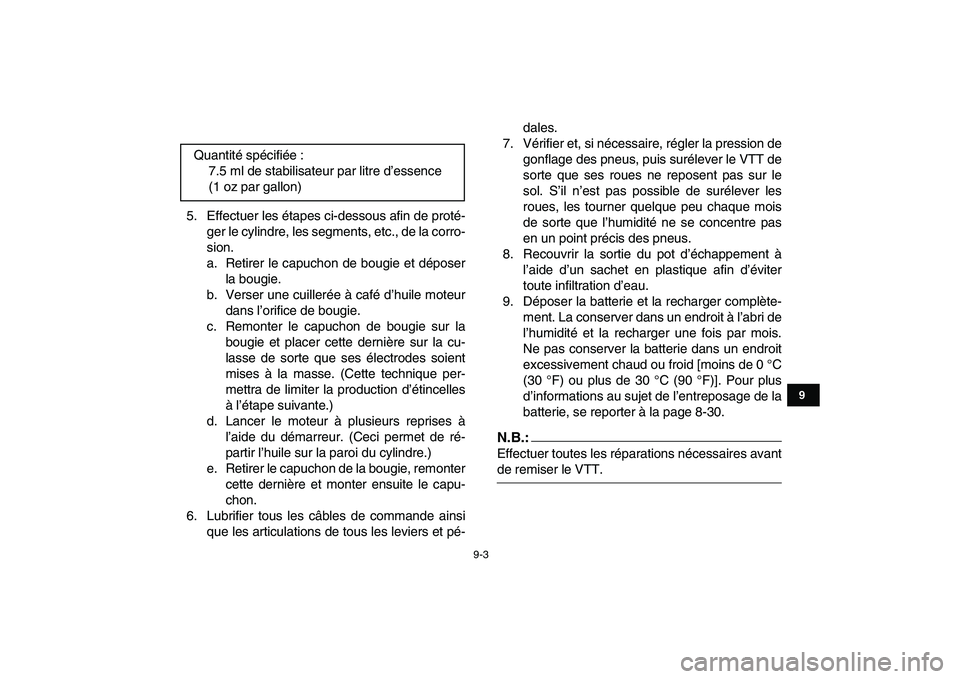

5. Effectuer les étapes ci-dessous afin de proté-
ger le cylindre, les segments, etc., de la corro-
sion.
a. Retirer le capuchon de bougie et déposer
la bougie.
b. Verser une cuillerée à café d’huile moteur
dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la
bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à
l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie, remonter
cette dernière et monter ensuite le capu-
chon.
6. Lubrifier tous les câbles de commande ainsi
que les articulations de tous les leviers et pé-dales.
7. Vérifier et, si nécessaire, régler la pression de
gonflage des pneus, puis surélever le VTT de
sorte que ses roues ne reposent pas sur le
sol. S’il n’est pas possible de surélever les
roues, les tourner quelque peu chaque mois
de sorte que l’humidité ne se concentre pas
en un point précis des pneus.
8. Recouvrir la sortie du pot d’échappement à
l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.
9. Déposer la batterie et la recharger complète-
ment. La conserver dans un endroit à l’abri de
l’humidité et la recharger une fois par mois.
Ne pas conserver la batterie dans un endroit
excessivement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour plus
d’informations au sujet de l’entreposage de la
batterie, se reporter à la page 8-30.N.B.:
Effectuer toutes les réparations nécessaires avant
de remiser le VTT. Quantité spécifiée :
7.5 ml de stabilisateur par litre d’essence
(1 oz par gallon)

10-1
1
2
3
4
5
6
7
8
910
11

FBU25960

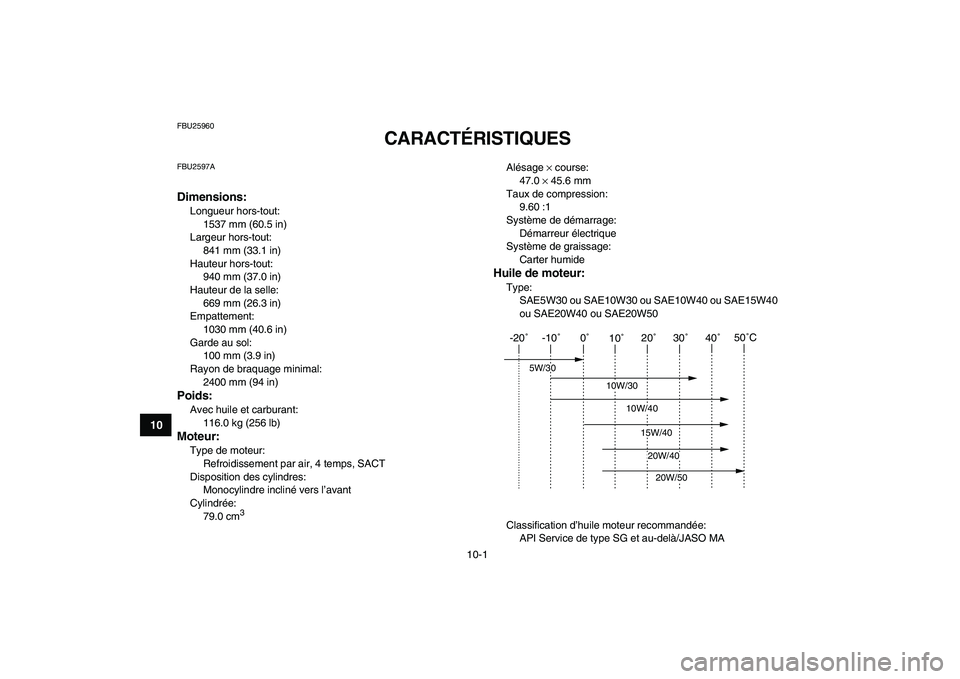

CARACTÉRISTIQUES
FBU2597A
Dimensions:
Longueur hors-tout:
1537 mm (60.5 in)
Largeur hors-tout:
841 mm (33.1 in)
Hauteur hors-tout:
940 mm (37.0 in)
Hauteur de la selle:
669 mm (26.3 in)
Empattement:
1030 mm (40.6 in)
Garde au sol:
100 mm (3.9 in)
Rayon de braquage minimal:
2400 mm (94 in)
Poids:
Avec huile et carburant:
116.0 kg (256 lb)
Moteur:
Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
79.0 cm
3

Alésage
×
course:
47.0
×
45.6 mm
Taux de compression:
9.60 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile de moteur:
Type:
SAE5W30 ou SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30

10-2
1
2
3
4
5
6
7
8
910
11

Quantité d’huile moteur:
Vidange périodique:
0.80 L (0.85 US qt) (0.70 Imp.qt)
Huile de couple conique arrière:
Type:
Huile pour engrenage hypoïde SAE80 API GL-4
Quantité:
0.12 L (0.13 US qt) (0.11 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusivement (EUR)
Essence sans plomb exclusivement (AUS)(NZL)
Capacité du réservoir:
6.8 L (1.80 US gal) (1.50 Imp.gal)
Quantité de la réserve:
0.9 L (0.24 US gal) (0.20 Imp.gal)
Carburateur:
Fabricant:
MIKUNI
Modèle
×
quantité:
VM16SH x 1
Bougie(s):
Fabricant/modèle:
NGK/CR7HSA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, multidisque automatique
Transmission:
Système de réduction primaire:
Engrenage
Rapport de réduction primaire:
65/20 (3.250)
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
19/18
×
34/10 (3.588)
Type de boîte de vitesses:
Prise constante, 3 rapports
Commande:
Au pied gauche
1
re

:
39/11 (3.545)
2
e

:
35/17 (2.059)
3
e

:
31/22 (1.409)
Partie cycle:
Type de cadre:
Cadre en tube d’acier
Angle de chasse:
1.0 °
Chasse:
3.8 mm (0.15 in)

10-3
1
2
3
4
5
6
7
8
910
11
Pneu avant:

Type:
Sans chambre (Tubeless)
Taille:
AT18 x 7-7
Fabricant/modèle:
DUNLOP/KT586
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
AT18 x 8-7
Fabricant/modèle:
DUNLOP/KT587
Charge:
Charge maximale:
95.0 kg (209 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)
Pression de gonflage (contrôlée les pneus froids):
Recommandation:
Avant:
20 kPa (2.9 psi) (0.20 kgf/cm
2

)
Arrière:
20 kPa (2.9 psi) (0.20 kgf/cm
2

)
Minimum:
Avant:
17 kPa (2.5 psi) (0.17 kgf/cm
2

)
Arrière:
17 kPa (2.5 psi) (0.17 kgf/cm
2

)Maximum:
Avant:
23 kPa (3.3 psi) (0.23 kgf/cm
2

)
Arrière:
23 kPa (3.3 psi) (0.23 kgf/cm
2

)
Roue avant:
Type de roue:
Roue emboutie
Taille de jante:
7 x 5.5AT
Roue arrière:
Type de roue:
Roue emboutie
Taille de jante:
7 x 6.5AT
Frein avant:
Type:
Frein à tambour
Commande:
À la main droite
Frein arrière:
Type:
Frein à tambour
Commande:
À la main gauche et au pied droit
Suspension avant:
Type:
Bras avant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique

10-4
1
2
3
4
5
6
7
8
910
11

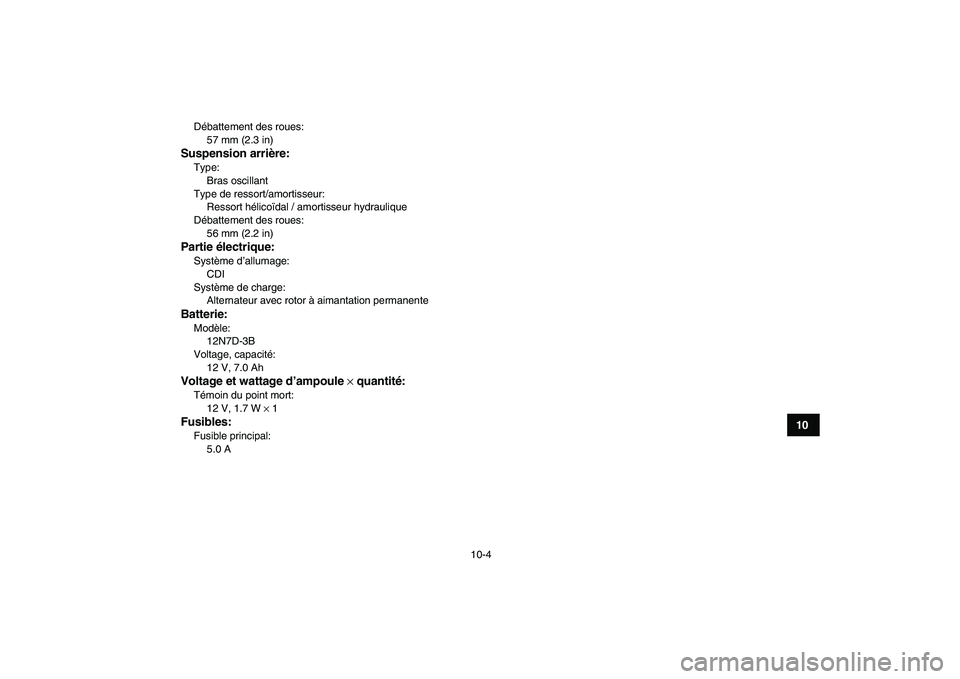

Débattement des roues:
57 mm (2.3 in)
Suspension arrière:
Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
56 mm (2.2 in)
Partie électrique:
Système d’allumage:
CDI
Système de charge:
Alternateur avec rotor à aimantation permanente
Batterie:
Modèle:
12N7D-3B
Voltage, capacité:
12 V, 7.0 Ah
Voltage et wattage d’ampoule
×
quantité:
Témoin du point mort:
12 V, 1.7 W
×
1
Fusibles:
Fusible principal:
5.0 A

11-1
1
2
3
4
5
6
7
8
9
1011

FBU26000

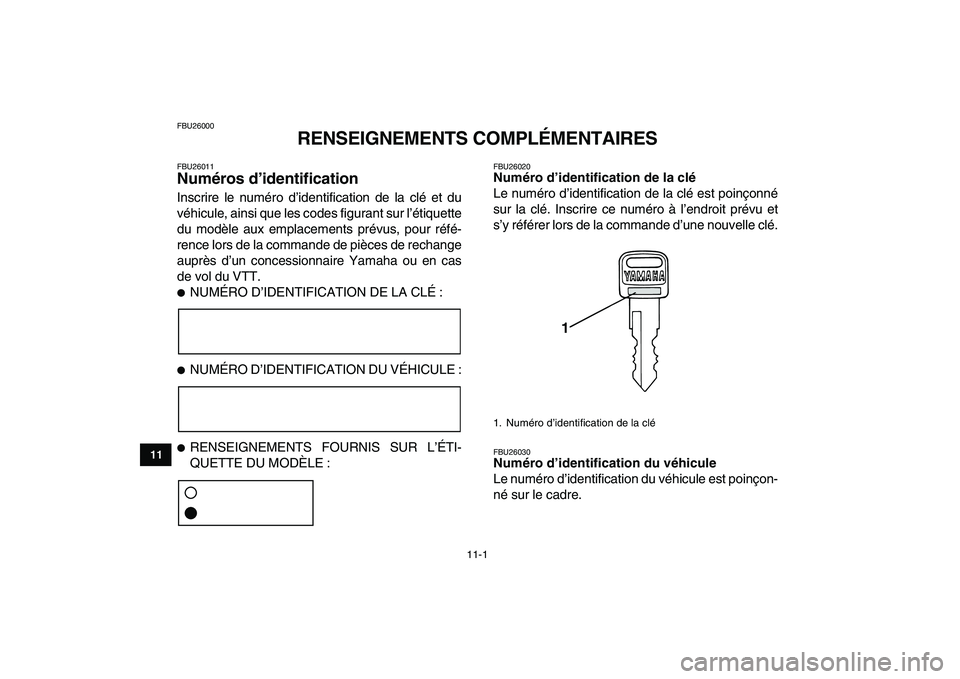

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011
Numéros d’identification
Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.

NUMÉRO D’IDENTIFICATION DE LA CLÉ :

NUMÉRO D’IDENTIFICATION DU VÉHICULE :

RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020
Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une nouvelle clé.
FBU26030
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poinçon-
né sur le cadre.
1. Numéro d’identification de la clé1
