La garde du levier de frein doit être de 30.0–40.0
mm (1.18–1.57 in), comme illustré. Si la
valeur n’est pas conforme aux caractéristiques, la
corriger comme suit.
Tourner l’écrou de réglage dans le sens (a) pour
augmenter la garde du levier de frein et dans le
sens (b) pour la réduire.
N.B.Il convient de contrôler l’usure des mâchoires de
frein arrière après avoir procédé au réglage de la
garde du levier de frein. FBU34012Tension de la chaîne de transmissionContrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer le VTT sur une surface de niveau.
1. Garde du levier de frein arrière
1
1. Écrou de réglage de la garde du levier de frein arrière
1
(a)
(b)
UBD360F0.book Page 25 Tuesday, March 24, 2015 4:14 PM

8-26
8
N.B.Toutes les roues doivent reposer à terre et aucun
poids ne doit peser sur le VTT lors du contrôle et
du réglage de la tension de la chaîne de transmis-
sion. 2. Pousser le VTT d’avant en arrière afin de trou-ver la section la plus tendue de la chaîne, puis
mesurer la tension de la chaîne comme illus-
tré. 3. Si la tension de la chaîne de transmission est
incorrecte, la régler comme suit.
Réglage de la tension de la chaîne de transmis-
sion 1. Desserrez les boulons et les écrous.
Tension de la chaîne de transmission : 24.0–32.0 mm (0.94–1.26 in)1. Tension de la chaîne de transmission
1
1. Vis
1
UBD360F0.book Page 26 Thursday, February 26, 2015 10:24 AM

8-27
8
2. Desserrer l’écrou de réglage de la garde du
levier de frein arrière. 3. Desserrer le contre-écrou.
4. Pour tendre la chaîne, tourner l’écrou de ré-
glage de la tension de chaîne de transmission
dans le sens (a). Pour détendre la chaîne,
tourner l’écrou de réglage dans le sens (b).
ATTENTION : Une chaîne mal tendue im-
pose des efforts excessifs au moteur et à
d’autres pièces essentielles, et risque de
sauter ou de casser. Pour éviter ce pro-
blème, veiller à ce que la tension de la
chaîne de transmission soit toujours dans
les limites spécifiées.
[FCB00543]
1. Écrou
1. Écrou de réglage de la garde du levier de frein arrière
1
1
1. Écrou de réglage de la tension de la chaîne de transmission
2. Contre-écrou
1
2
(a)
(b)
UBD360F0.book Page 27 Thursday, February 26, 2015 10:24 AM

8-29
8
3. Lubrifier abondamment la chaîne avec un lu-
brifiant spécial pour chaîne à joints toriques.
ATTENTION : Ne pas utiliser de l’huile mo-
teur ni tout autre lubrifiant, car ceux-ci
pourraient contenir des additifs qui pour-
raient endommager les joints toriques de
la chaîne de transmission.
[FCB00582]
FBU24905
Contrôle et lubrification des câblesIl faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02582 Contrôler régulièrement les câbles et les
remplacer s’ils sont endommagés. Les
câbles pourraient rouiller suite à l’endomma- gement des gaines et les torons de câble
pourraient aussi se briser ou se plier, empê-
chant le bon fonctionnement des comman-
des, ce qui pourrait provoquer un accident
ou des blessures.
 Par temps froid, s’assurer du bon fonction-
nement des câbles de commande avant cha-
que démarrage. Des câbles de commande
gelés ou dont le fonctionnement est dur
risquent d’entraîner une perte de contrôle du
véhicule, ce qui pourrait causer un accident
ou une collision.
FBU28703Contrôle et lubrification des leviers de
frein avant et arrièreContrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire.
Lubrifiant recommandé :
Lubrifiant Yamaha pour câbles ou autre lu-
brifiant pour câbles applicableLubrifiant recommandé :Graisse à base de savon au lithium
UBD360F0.book Page 29 Thursday, February 26, 2015 10:24 AM

8-30
8Levier de frein avant
Levier de frein arrière
FBU24964Contrôle des roulements de moyeu de
roueContrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire

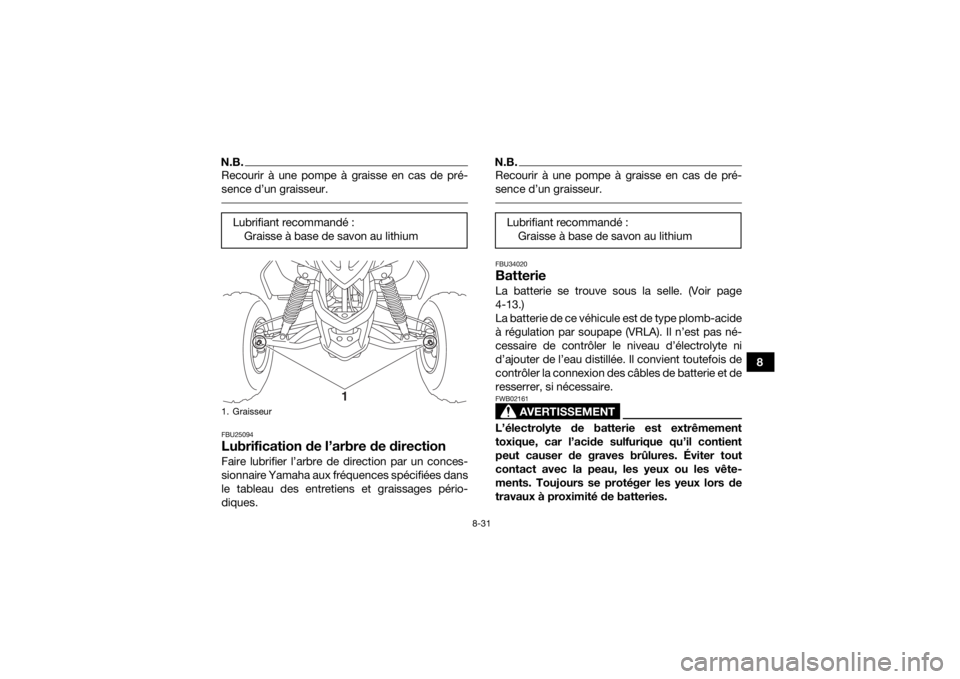

Yamaha.FBU28824Lubrification des pivots de fusée avantLubrifier les pivots de fusées avant aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
UBD360F0.book Page 30 Thursday, February 26, 2015 10:24 AM

8-31
8
N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur. FBU25094Lubrification de l’arbre de directionFaire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques.
N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur. FBU34020BatterieLa batterie se trouve sous la selle. (Voir page
4-13.)
La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.
AVERTISSEMENT
FWB02161L’électrolyte de batterie est extrêmement
toxique, car l’acide sulfurique qu’il contient
peut causer de graves brûlures. Éviter tout
contact avec la peau, les yeux ou les vête-
ments. Toujours se protéger les yeux lors de
travaux à proximité de batteries.
Lubrifiant recommandé :
Graisse à base de savon au lithium
1. Graisseur
1
Lubrifiant recommandé :Graisse à base de savon au lithium
UBD360F0.book Page 31 Thursday, February 26, 2015 10:24 AM

8-32
8Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
ATTENTIONFCB00621Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible. Dépose de la batterie
1. Déposer la selle. (Voir page 4-13.)
2. Décrocher la sangle de la batterie. 3. Débrancher d’abord le câble négatif de la
batterie, puis le câble positif en retirant leur
vis. ATTENTION : Avant de déposer la bat-
terie, s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01002]

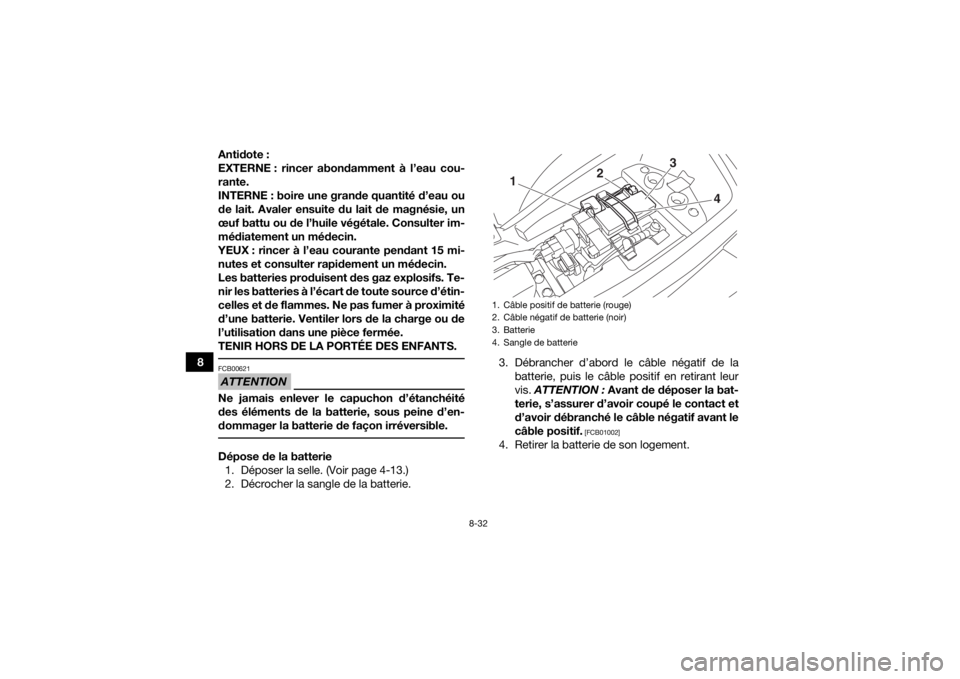

4. Retirer la batterie de son logement.1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
3. Batterie
4. Sangle de batterie
3
4
2
1
UBD360F0.book Page 32 Thursday, February 26, 2015 10:24 AM

8-33
8
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
ATTENTIONFCB00932Recourir à un chargeur spécial à tension
constante pour charger les batteries de type
plomb-acide à régulation par soupape (VRLA).
L’utilisation d’un chargeur de batterie conven-
tionnel endommagera la batterie. Entreposage de la batterie

Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complè-
tement et la ranger dans un endroit frais et sec.
 Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.
ATTENTIONFCB00941Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque de
l’endommager de façon irréversible. Pose de la batterieN.B.S’assurer que la batterie est chargée au maxi-
mum. 1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte-
rie, puis le câble négatif en les fixant avec leur
vis. ATTENTION : Lors de la repose de la
batterie, s’assurer que le contact est
coupé et de brancher d’abord le câble po-
sitif, puis le câble négatif.
[FCB01111]
UBD360F0.book Page 33 Thursday, February 26, 2015 10:24 AM

8-34
83. Accrocher la sangle de la batterie.
4. Remettre la selle en place. (Voir page 4-13.)

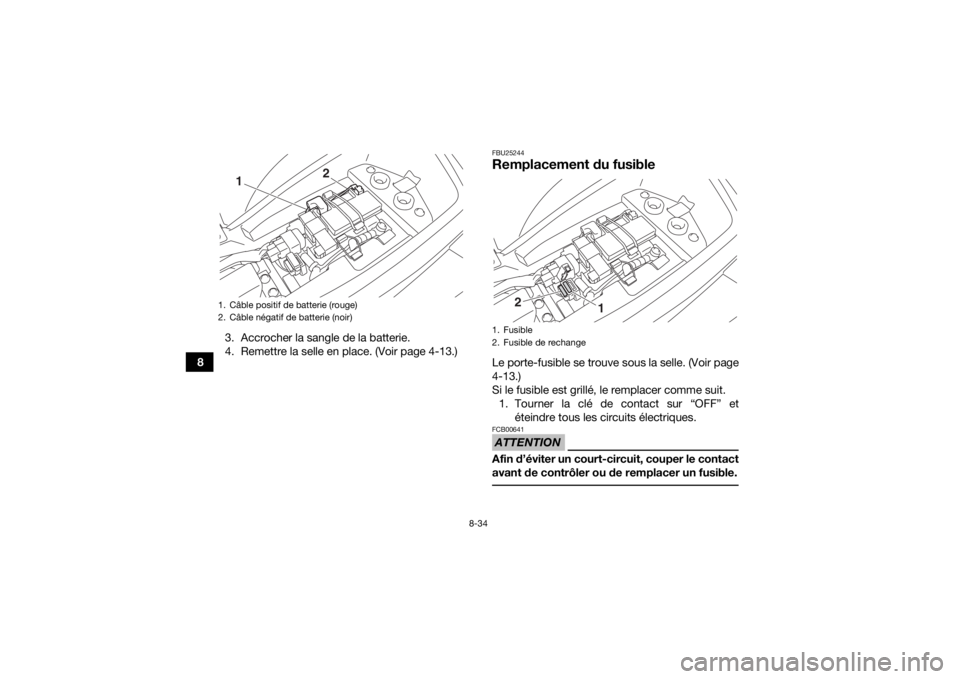

FBU25244Remplacement du fusibleLe porte-fusible se trouve sous la selle. (Voir page
4-13.)
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre tous les circuits électriques.ATTENTIONFCB00641Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
2
1
1. Fusible
2. Fusible de rechange
2 1
