1-1
1
SBU29681

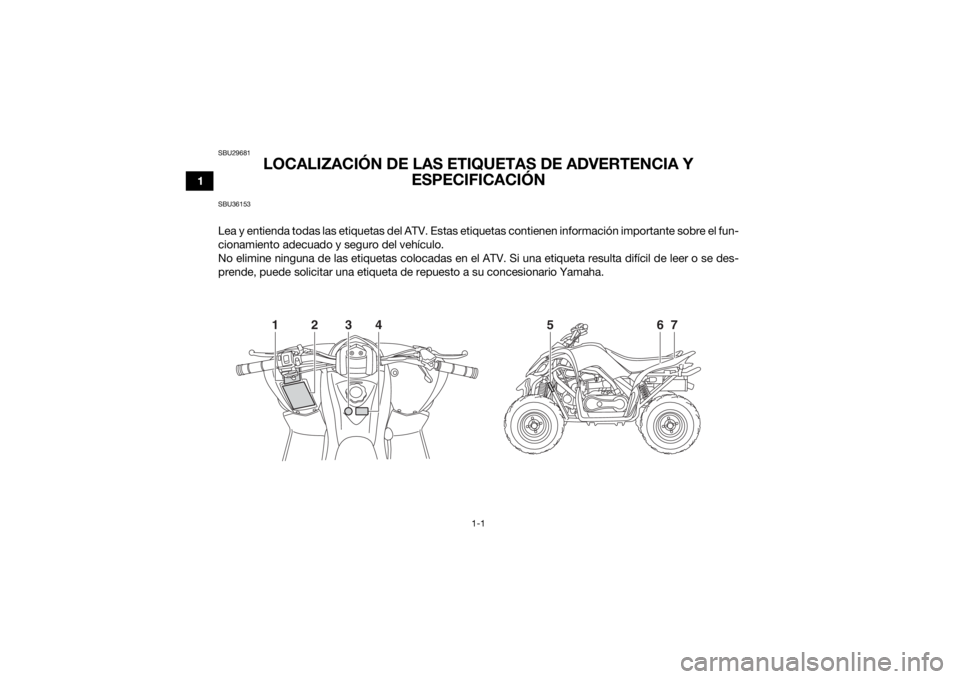

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU36153Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.
1
5
6
7
2
4
3
UBD364S0.book Page 1 Monday, January 21, 2019 3:19 PM

1-2
1
BD3-F816R-20
BD3-F816L-50
E10
E5
BW4-F817K-10
1
32
4
UBD364S0.book Page 2 Monday, January 21, 2019 3:19 PM

1-3
1
BD3-F816P-50
25 kPa
0.25 kgf/cm²
3.6 psi 25 kPa
0.25 kgf/cm²
3.6 psi

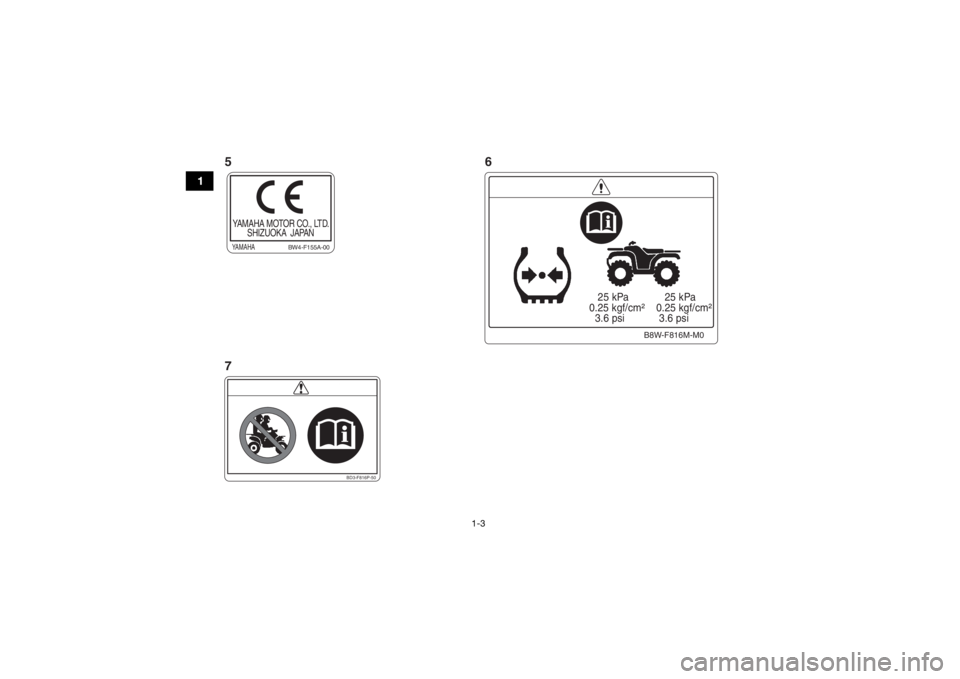

B8W-F816M-M0
YAMAHA MOTOR CO., LTD.
SHIZUOKA JAPANYAMAHA
BW4-F155A-00
7 6
5UBD364S0.book Page 3 Monday, January 21, 2019 3:19 PM

1-4
1

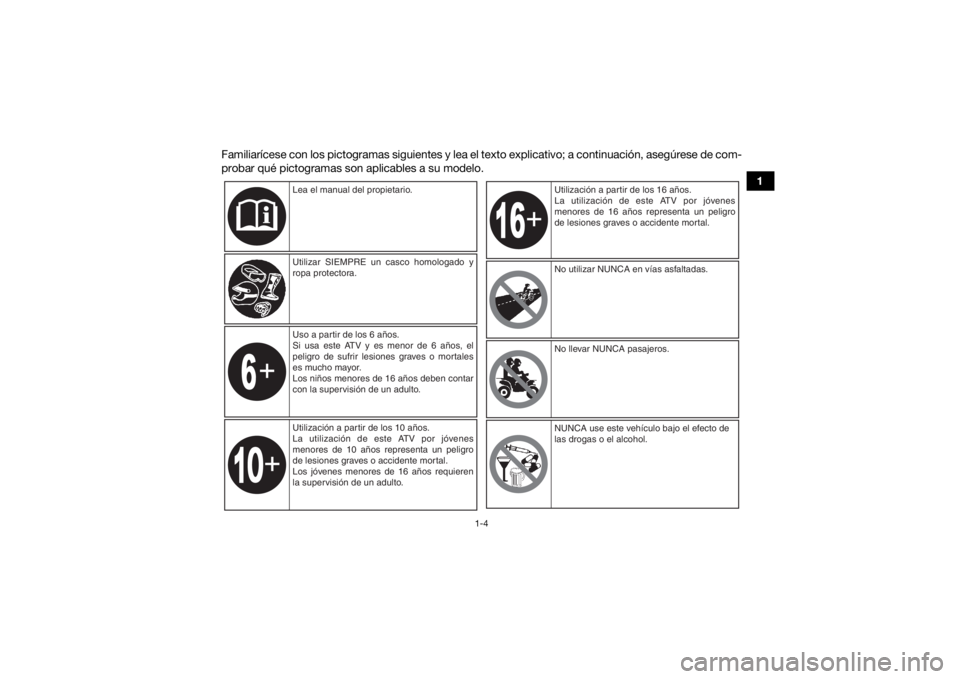

Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora. Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
Uso a partir de los 6 años.
Si usa este ATV y es menor de 6 años, el
peligro de sufrir lesiones graves o mortales
es mucho mayor.
Los niños menores de 16 años deben contar
con la supervisión de un adulto.
Utilización a partir de los 10 años.
La utilización de este ATV por jóvenes
menores de 10 años representa un peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
NUNCA use este vehículo bajo el efecto de
las drogas o el alcohol.
UBD364S0.book Page 4 Monday, January 21, 2019 3:19 PM

1-5
1
E10E5

**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
Esta unidad contiene gas de nitrógeno a alta
presión.
Un uso inapropiado de la unidad puede dar
lugar a una explosión. No la queme, perfore
ni abra.
Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 10%. Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 5%.
Utilice solo gasolina sin plomo. Mida la presión de los neumáticos cuando
los neumáticos estén fríos.
Ajuste la presión de los neumáticos.
Una presión inadecuada de los neumáticos
puede causar la pérdida de control.
La pérdida de control puede ocasionar
lesiones graves o mortales.
UBD364S0.book Page 5 Monday, January 21, 2019 3:19 PM

2-1
2
SBU17432
INFORMACIÓN RELATIVA A LA SEGURIDAD
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU34093UN ATV NO ES UN JUGUETE Y PUEDE CON-LLEVAR PELIGROS PARA EL USUARIO.La forma de conducción de un ATV difiere de la de
otros vehículos, incluidos coches y motocicletas.
Si no toma las precauciones adecuadas, puede
chocar y volcar de un momento a otro, aunque
esté ejecutando maniobras simples como girar o
conducir por terrenos de colinas o sobre obstácu-
los.
PUEDE SUFRIR LESIONES GRAVES O MORTA-
LES si no sigue las instrucciones siguientes:
Lea este manual y todas las etiquetas con dete-
nimiento y siga los procedimientos operativos
descritos.
 No utilice nunca un ATV sin la formación o las
instrucciones necesarias. Realice un curso de
formación. Los principiantes deben recibir for-
mación por parte de un instructor titulado. Pón-
gase en contacto con un concesionario autorizado de ATV para obtener información
sobre los cursos de formación más cercanos a
su zona.
 Nunca permita que los niños menores de 10
años conduzcan este ATV.
 Nunca permita que los niños menores de 16
años conduzcan un ATV sin la supervisión de
un adulto.
 No permita que un niño use de forma continua-
da el ATV si no dispone de la pericia necesaria
para manejarlo de forma segura.
 Nunca transporte pasajeros en un ATV.
 Este vehículo está destinado al uso fuera de
vías pavimentadas únicamente. No utilice el ve-
hículo en superficies pavimentadas, como, por
ejemplo, aceras, calzadas, parkings, carreteras
pavimentadas, calles públicas o autopistas.
 Vigile con atención la presencia de otros vehí-
culos cuando circule por calles o carreteras pú-
blicas sin pavimentar. Antes de circular por
calles o carreteras públicas sin pavimentar, es-
tudie las leyes y reglamentos de su país.UBD364S0.book Page 1 Monday, January 21, 2019 3:19 PM

2-2
2
Nunca utilice un ATV si no lleva un casco de
motocicleta homologado que se le ajuste co-
rrectamente. También debe llevar protección
ocular (gafas o pantalla facial), guantes, botas,
camisa de manga larga o chaqueta y pantalo-
nes largos.
 No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
 Nunca conduzca a una velocidad demasiado
alta para sus habilidades o para las condiciones
del terreno. Conduzca siempre a una velocidad
adecuada al terreno, a la visibilidad, a las condi-
ciones de funcionamiento y a su experiencia.
 No intente derrapar, saltar o realizar maniobras
similares.
 Revise el ATV cada vez que lo use para asegu-
rarse de que se encuentra en condiciones segu-
ras de funcionamiento. Siga siempre los
procedimientos y los programas de revisión y
de mantenimiento descritos en este manual.
 Cuando conduzca el ATV, agarre el manillar con
las dos manos y ponga los dos pies en el repo-
sapiés. 
Vaya despacio y sea extracuidadoso cuando
conduzca en terrenos no conocidos. Esté siem-
pre atento a posibles cambios en las caracterís-
ticas del terreno cuando conduzca el ATV.
 No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezas
necesarias para controlar el ATV en tales terre-
nos. Sea especialmente prudente en estos ti-
pos de terreno.
 Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de girar a velocidad
más altas y nunca gire a una velocidad excesi-
va.
 Nunca utilice el ATV en colinas con demasiada
inclinación para el ATV o para sus habilidades.
Practique en colinas de menor altura antes de
atreverse con colinas de mayor altura.
 Siga siempre el procedimiento descrito en este
manual para subir a una colina. Compruebe el
terreno con detenimiento antes de iniciar la su-
bida. Nunca suba a colinas con una superficie
excesivamente resbaladiza o suelta. Incline su
peso hacia adelante. No acelere bruscamente
UBD364S0.book Page 2 Monday, January 21, 2019 3:19 PM

2-3
2
ni efectúe cambios de marcha repentinos. Nun-
ca conduzca a alta velocidad sobre la cima de
una colina.
 Siga siempre el procedimiento descrito en este
manual para descender por una colina y frenar
en pendientes. Compruebe el terreno con dete-
nimiento antes de iniciar el descenso. Desplace
su peso hacia atrás. Nunca descienda por una
colina a alta velocidad. Cuando descienda por
una colina, evite que el vehículo se incline con-
siderablemente hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.
 Siga siempre el procedimiento descrito en este
manual para cruzar la ladera de una colina. Evi-
te colinas con una superficie excesivamente
resbaladiza o suelta. Incline su peso hacia el
lado más elevado del ATV. Nunca intente dar
media vuelta en una colina hasta que no haya
dominado la técnica de giro sobre superficies
niveladas descrita en esta manual. Si es posi-
ble, evite cruzar la ladera de colinas muy incli-
nadas.
 Siga siempre el procedimiento adecuado si el
motor se cala o el vehículo vuelca hacia atrás
mientras asciende por una colina. Para evitar la
parada del motor, utilice la marcha adecuada y mantenga una velocidad constante cuando
suba una pendiente. Si el motor se cala o el ve-
hículo vuelca hacia atrás, siga el procedimiento
especial de frenado descrito en este manual.
Descienda del vehículo por el lado más alto o
por cualquiera de los dos lados si el vehículo
está recto mirando hacia arriba. Dé media vuel-
ta al vehículo y súbase de nuevo siguiendo el
procedimiento descrito en este manual.
 Compruebe siempre que no hay obstáculos an-
tes de conducir por una nueva zona.
 No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siem-
pre el procedimiento descrito en este manual
para conducir sobre obstáculos.
 Tenga siempre cuidado cuando el vehículo pa-
tine o derrape. Aprenda a controlar de forma se-
gura los patinazos y derrapes practicando a
baja velocidad en una superficie nivelada y sin
baches. En superficies excesivamente resbala-
dizas, como, por ejemplo, hielo, conduzca des-
pacio y con extrema prudencia para reducir el
riesgo de patinazos y derrapes que le hagan
perder el control del vehículo.
UBD364S0.book Page 3 Monday, January 21, 2019 3:19 PM

2-4
2
Nunca conduzca un ATV por corrientes de agua
que fluyan con rapidez o que tengan una pro-
fundidad superior a la recomendada en este
manual. Recuerde que la capacidad de frenado
puede verse reducida si se mojan los frenos.
Compruebe los frenos una vez que haya salido
del agua. Si es necesario, acciónelos varias ve-
ces para que la fricción seque el forro.
 Siempre que vaya marcha atrás cerciórese de
que no haya obstáculos o personas por detrás
del vehículo. Una vez que haya comprobado
que es seguro ir marcha atrás, conduzca des-
pacio.
 Utilice siempre neumáticos del tamaño y tipo
especificados en este manual.
 Mantenga siempre la presión de neumáticos
descrita en este manual.
 Nunca exceda la capacidad de carga especifi-
cada de un ATV. La carga debe repartirse de
forma adecuada y estar bien fijada. Cuando
transporte carga o remolque un vehículo, re-
duzca la velocidad y siga las instrucciones de
este manual. Deje una distancia de seguridad
mayor cuando frene. 
No conduzca el ATV por la noche a menos que
esté equipado con un faro que funcione ade-
cuadamente. La conducción por vías no pavi-
mentadas es intrínsecamente peligrosa y,
además, este tipo de vías no están iluminadas.
 Nunca realice el mantenimiento de un ATV sin
los conocimientos adecuados. Póngase en
contacto con un concesionario autorizado de
ATV para que le informe acerca del manteni-
miento básico del ATV. Únicamente el personal
certificado puede llevar a cabo determinados ti-
pos de mantenimiento.
En caso de accidente 1. Si sufre lesiones graves, es posible que sea más seguro permanecer junto al vehículo
para evitar golpes de otros conductores. En
función del tipo de lesiones que sufra y de su
posición en la vía, deberá decidir según su
criterio personal si es conveniente salir de la
vía. Si sufre un golpe en la cabeza, el cuello o
la espalda, o no siente las extremidades, es
recomendable que no se mueva. Conserve el
casco puesto y permanezca quieto. Espere
junto a su vehículo a que llegue ayuda.
UBD364S0.book Page 4 Monday, January 21, 2019 3:19 PM
