YAMAHA YFM90R 2022 Manuale de Empleo (in Spanish)

Engrase de la cadena de transmisión ....... 9-30
Comprobación y engrase de los cables ... 9-31
Comprobación y engrase de las manetas de freno delantero y trasero .................... 9-31
Comprobación de los cojinetes de los cubos de las ruedas................................ 9-32
Engrase de los pivotes del brazo delantero ................................................. 9-32
Engrase de los pivotes de articulación delanteros ............................................... 9-33
Engrase del eje de dirección..................... 9-33
Batería ....................................................... 9-34
Cambio del fusible .................................... 9-37
Desmontaje de una rueda ......................... 9-37
Montaje de una rueda ............................... 9-38
Identificación de averías ........................... 9-39
Cuadro de identificación de averías ......... 9-40
LIMPIEZA Y ALMACENAMIENTO ................ 10-1 Limpieza .................................................... 10-1
Almacenamiento ....................................... 10-2
ESPECIFICACIONES ................................... 11-1
INDEX ........................................................... 12-1
UBD366S0.book Page 3 Friday, June 11, 2021 9:33 AM

1-1
1
SBU38860
IDENTIFICACIÓN DEL VEHÍCULO
SBU28205Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta de modelo en los espacios
previstos a continuación.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26032Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor. Este número de 17 dígitos se
utiliza para identificar su ATV.
SBU26053Etiqueta de modelo
La etiqueta de modelo está fijada en el lugar que
se muestra.1. Número de identificación del vehículo
1
UBD366S0.book Page 1 Friday, June 11, 2021 9:33 AM

1-2
1

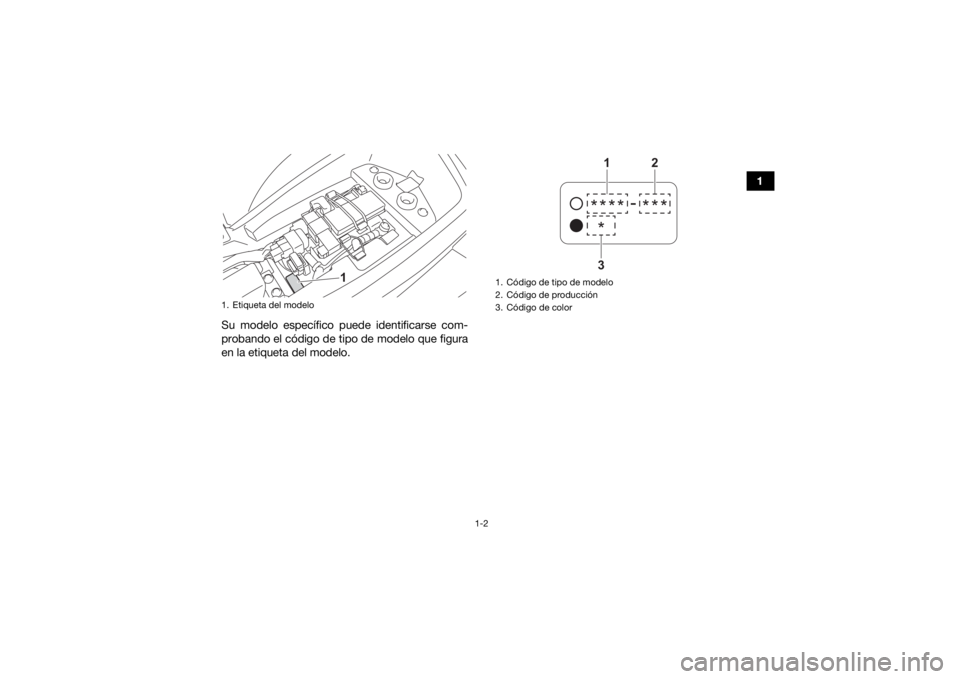

Su modelo específico puede identificarse com-
probando el código de tipo de modelo que figura
en la etiqueta del modelo.
1. Etiqueta del modelo
1
1. C

2-1
2
SBU29681

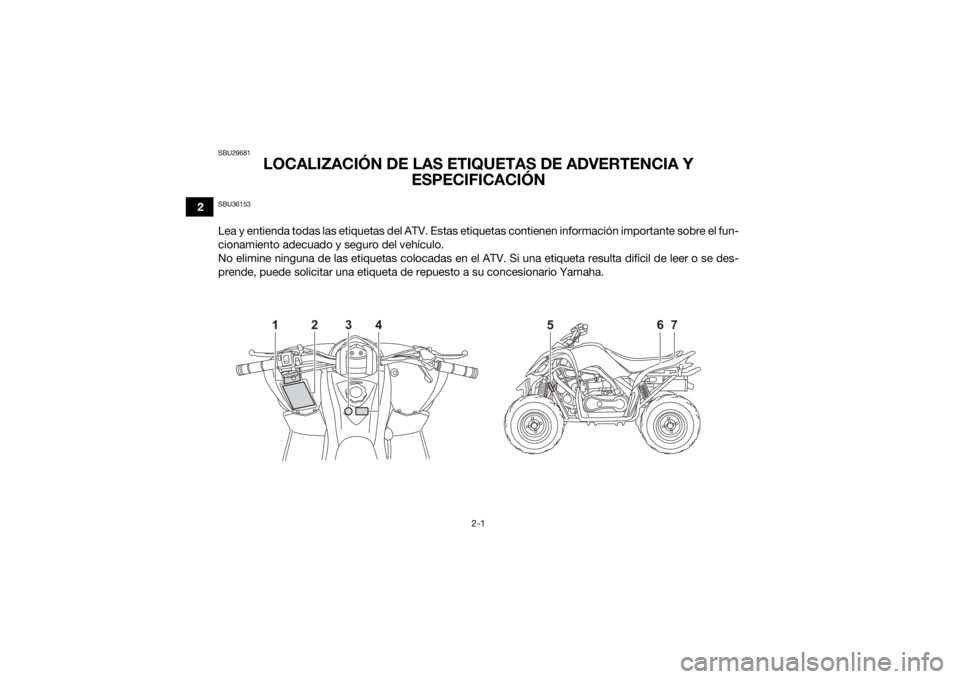

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU36153Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.
1
5
6
7
2
4
3
UBD366S0.book Page 1 Friday, June 11, 2021 9:33 AM

2-2
2

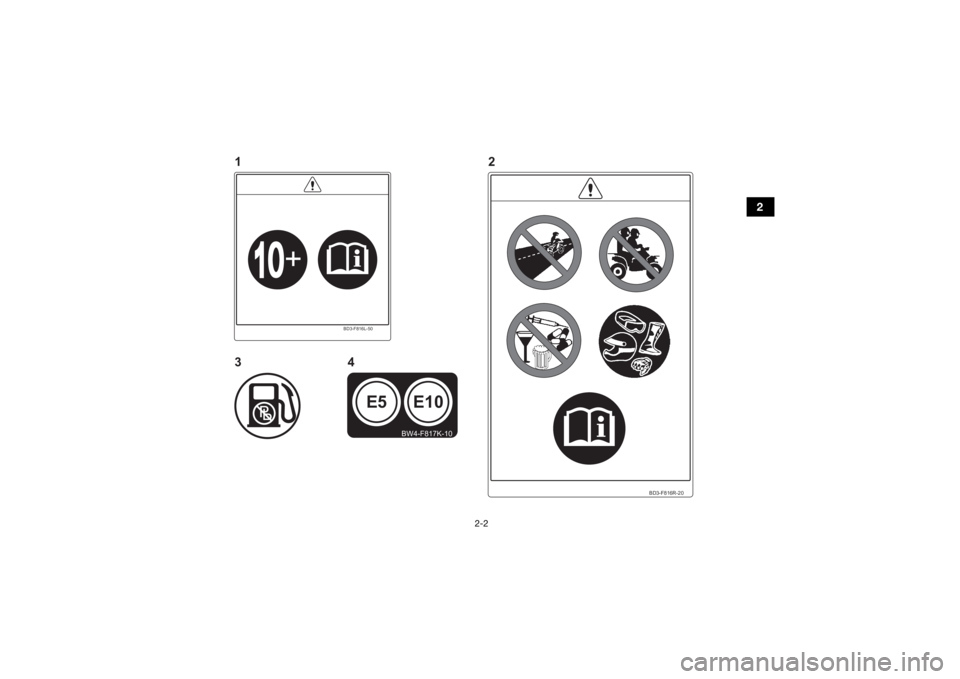

BD3-F816R-20
BD3-F816L-50
E10
E5
BW4-F817K-10
1
32
4
UBD366S0.book Page 2 Friday, June 11, 2021 9:33 AM

2-3
2

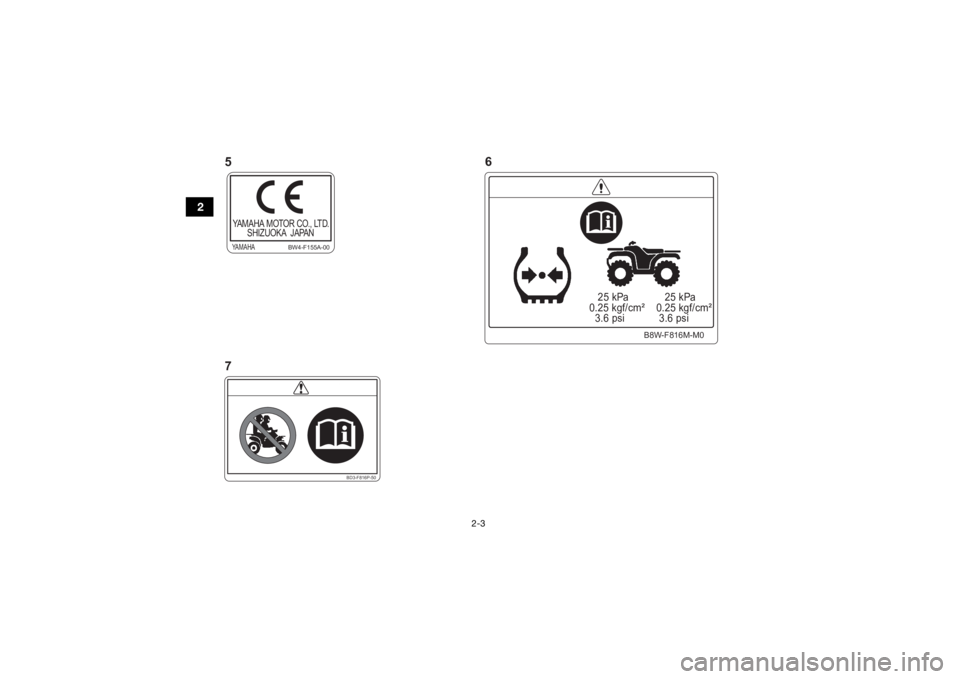

BD3-F816P-50
25 kPa
0.25 kgf/cm²
3.6 psi 25 kPa
0.25 kgf/cm²
3.6 psi
B8W-F816M-M0
YAMAHA MOTOR CO., LTD.
SHIZUOKA JAPANYAMAHA
BW4-F155A-00
7 6
5UBD366S0.book Page 3 Friday, June 11, 2021 9:33 AM

2-4
2

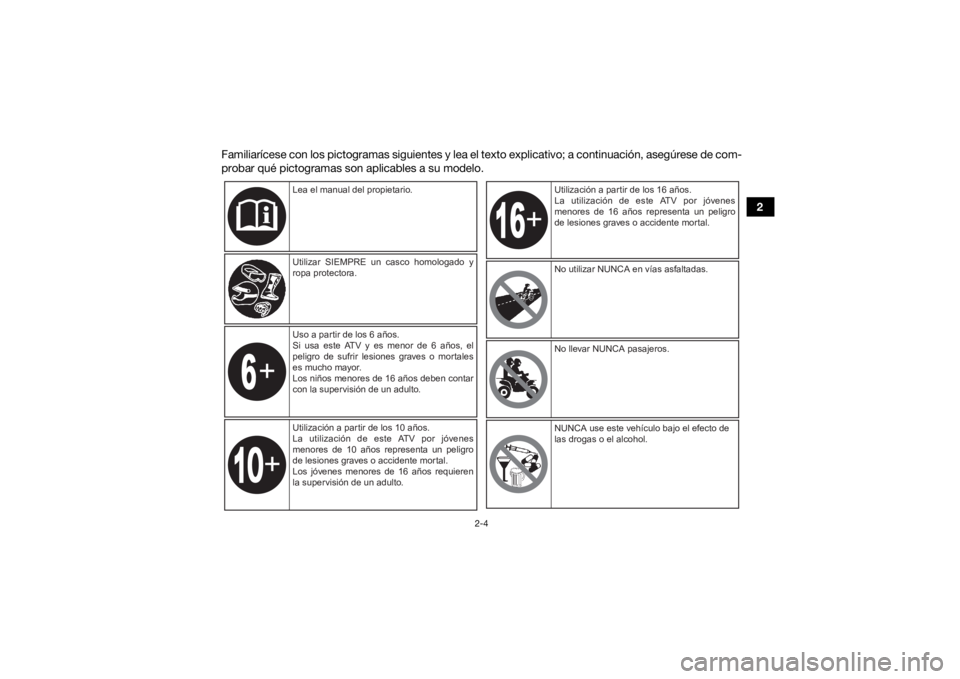

Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora. Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
Uso a partir de los 6 años.
Si usa este ATV y es menor de 6 años, el
peligro de sufrir lesiones graves o mortales
es mucho mayor.
Los niños menores de 16 años deben contar
con la supervisión de un adulto.
Utilización a partir de los 10 años.
La utilización de este ATV por jóvenes
menores de 10 años representa un peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
NUNCA use este vehículo bajo el efecto de
las drogas o el alcohol.
UBD366S0.book Page 4 Friday, June 11, 2021 9:33 AM

2-5
2
E10E5
**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi

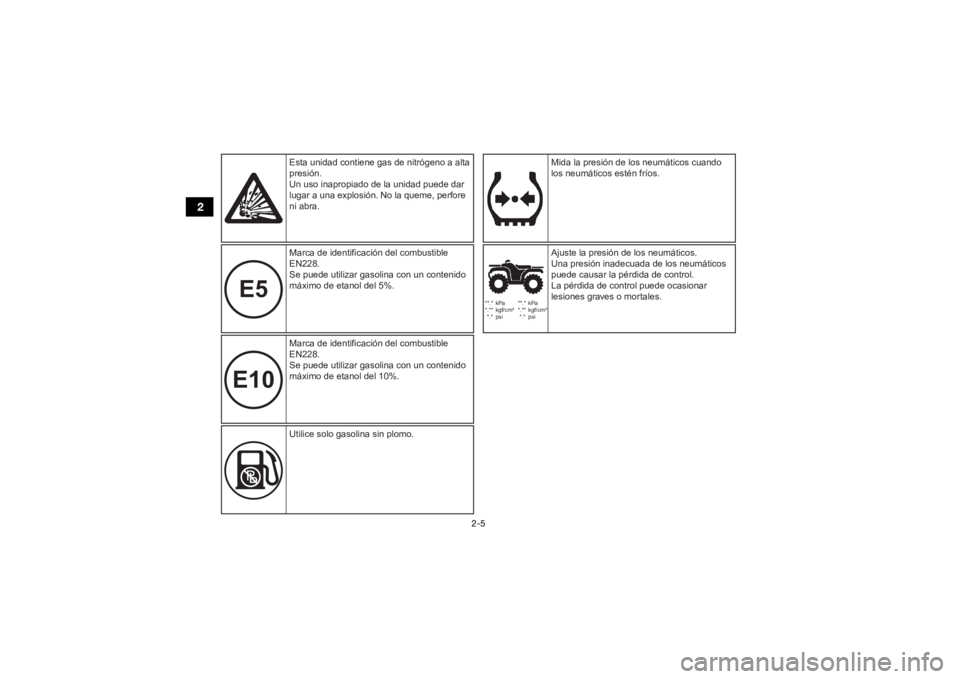

Esta unidad contiene gas de nitrógeno a alta
presión.
Un uso inapropiado de la unidad puede dar
lugar a una explosión. No la queme, perfore
ni abra.
Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 10%. Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 5%.
Utilice solo gasolina sin plomo. Mida la presión de los neumáticos cuando
los neumáticos estén fríos.
Ajuste la presión de los neumáticos.
Una presión inadecuada de los neumáticos
puede causar la pérdida de control.
La pérdida de control puede ocasionar
lesiones graves o mortales.
UBD366S0.book Page 5 Friday, June 11, 2021 9:33 AM

3-1
3
SBU17432
INFORMACIÓN RELATIVA A LA SEGURIDAD
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU34093UN ATV NO ES UN JUGUETE Y PUEDE CON-LLEVAR PELIGROS PARA EL USUARIO.La forma de conducción de un ATV difiere de la de
otros vehículos, incluidos coches y motocicletas.
Si no toma las precauciones adecuadas, puede
chocar y volcar de un momento a otro, aunque
esté ejecutando maniobras simples como girar o
conducir por terrenos de colinas o sobre obstácu-
los.
PUEDE SUFRIR LESIONES GRAVES O MORTA-
LES si no sigue las instrucciones siguientes:
Lea este manual y todas las etiquetas con dete-
nimiento y siga los procedimientos operativos
descritos.
 No utilice nunca un ATV sin la formación o las
instrucciones necesarias. Realice un curso de
formación. Los principiantes deben recibir for-
mación por parte de un instructor titulado. Pón-
gase en contacto con un concesionario autorizado de ATV para obtener información
sobre los cursos de formación más cercanos a
su zona.
 Nunca permita que los niños menores de 10
años conduzcan este ATV.
 Nunca permita que los niños menores de 16
años conduzcan un ATV sin la supervisión de
un adulto.
 No permita que un niño use de forma continua-
da el ATV si no dispone de la pericia necesaria
para manejarlo de forma segura.
 Nunca transporte pasajeros en un ATV.
 Este vehículo está destinado al uso fuera de
vías pavimentadas únicamente. No utilice el ve-
hículo en superficies pavimentadas, como, por
ejemplo, aceras, calzadas, parkings, carreteras
pavimentadas, calles públicas o autopistas.
 Vigile con atención la presencia de otros vehí-
culos cuando circule por calles o carreteras pú-
blicas sin pavimentar. Antes de circular por
calles o carreteras públicas sin pavimentar, es-
tudie las leyes y reglamentos de su país.UBD366S0.book Page 1 Friday, June 11, 2021 9:33 AM

3-2
3
Nunca utilice un ATV si no lleva un casco de
motocicleta homologado que se le ajuste co-
rrectamente. También debe llevar protección
ocular (gafas o pantalla facial), guantes, botas,
camisa de manga larga o chaqueta y pantalo-
nes largos.
 No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
 Nunca conduzca a una velocidad demasiado
alta para sus habilidades o para las condiciones
del terreno. Conduzca siempre a una velocidad
adecuada al terreno, a la visibilidad, a las condi-
ciones de funcionamiento y a su experiencia.
 No intente derrapar, saltar o realizar maniobras
similares.
 Revise el ATV cada vez que lo use para asegu-
rarse de que se encuentra en condiciones segu-
ras de funcionamiento. Siga siempre los
procedimientos y los programas de revisión y
de mantenimiento descritos en este manual.
 Cuando conduzca el ATV, agarre el manillar con
las dos manos y ponga los dos pies en el repo-
sapiés. 
Vaya despacio y sea extracuidadoso cuando
conduzca en terrenos no conocidos. Esté siem-
pre atento a posibles cambios en las caracterís-
ticas del terreno cuando conduzca el ATV.
 No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezas
necesarias para controlar el ATV en tales terre-
nos. Sea especialmente prudente en estos ti-
pos de terreno.
 Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de girar a velocidad
más altas y nunca gire a una velocidad excesi-
va.
 Nunca utilice el ATV en colinas con demasiada
inclinación para el ATV o para sus habilidades.
Practique en colinas de menor altura antes de
atreverse con colinas de mayor altura.
 Siga siempre el procedimiento descrito en este
manual para subir a una colina. Compruebe el
terreno con detenimiento antes de iniciar la su-
bida. Nunca suba a colinas con una superficie
excesivamente resbaladiza o suelta. Incline su
peso hacia adelante. No acelere bruscamente
UBD366S0.book Page 2 Friday, June 11, 2021 9:33 AM
