YAMAHA YFZ450 2005 Owners Manual

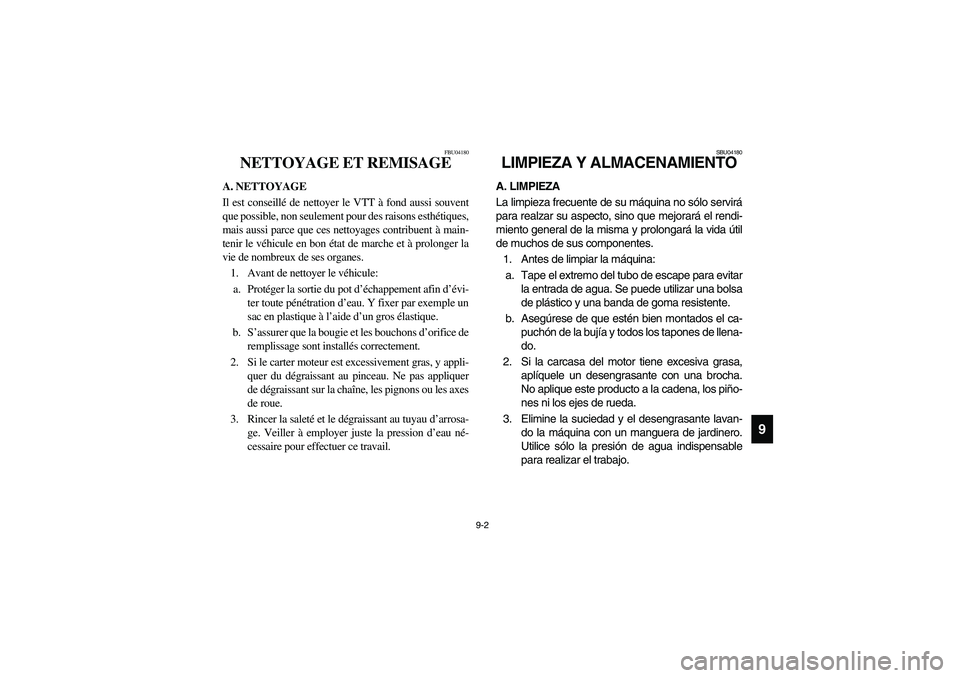

9-2
9
FBU04180
NETTOYAGE ET REMISAGE
A. NETTOYAGE
Il est conseillé de nettoyer le VTT à fond aussi souvent
que possible, non seulement pour des raisons esthétiques,
mais aussi parce que ces nettoyages contribuent à main-
tenir le véhicule en bon état de marche et à prolonger la
vie de nombreux de ses organes.
1. Avant de nettoyer le véhicule:
a. Protéger la sortie du pot d’échappement afin d’évi-
ter toute pénétration d’eau. Y fixer par exemple un
sac en plastique à l’aide d’un gros élastique.
b. S’assurer que la bougie et les bouchons d’orifice de
remplissage sont installés correctement.
2. Si le carter moteur est excessivement gras, y appli-
quer du dégraissant au pinceau. Ne pas appliquer
de dégraissant sur la chaîne, les pignons ou les axes
de roue.
3. Rincer la saleté et le dégraissant au tuyau d’arrosa-
ge. Veiller à employer juste la pression d’eau né-
cessaire pour effectuer ce travail.
SBU04180
LIMPIEZA Y ALMACENAMIENTOA. LIMPIEZA
La limpieza frecuente de su máquina no sólo servirá
para realzar su aspecto, sino que mejorará el rendi-
miento general de la misma y prolongará la vida útil
de muchos de sus componentes.
1. Antes de limpiar la máquina:
a. Tape el extremo del tubo de escape para evitar
la entrada de agua. Se puede utilizar una bolsa
de plástico y una banda de goma resistente.
b. Asegúrese de que estén bien montados el ca-
puchón de la bujía y todos los tapones de llena-
do.
2. Si la carcasa del motor tiene excesiva grasa,
aplíquele un desengrasante con una brocha.
No aplique este producto a la cadena, los piño-
nes ni los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan-
do la máquina con un manguera de jardinero.
Utilice sólo la presión de agua indispensable
para realizar el trabajo.
U5TG61.book Page 2 Friday, April 2, 2004 11:28 AM

9-3
CAUTION:_ Excessive water pressure may cause water
seepage and deterioration of wheel bearings,
brakes, transmission seals and electrical de-
vices. Many expensive repair bills have result-
ed from improper high pressure detergent
applications such as those available in coin-
operated car washers. _4. Once the majority of the dirt has been hosed
off, wash all surfaces with warm water and
mild, detergent-type soap. An old toothbrush
or bottle brush is handy for hard-to-get-at
places.
5. Rinse the machine off immediately with clean
water and dry all surfaces with a chamois,
clean towel or soft absorbent cloth.
6. Dry the chain and lubricate it to prevent rust.
7. Clean the seat with a vinyl upholstery cleaner
to keep the cover pliable and glossy.
U5TG61.book Page 3 Friday, April 2, 2004 11:28 AM

9-4
ATTENTION:_ Une pression d’eau excessive peut provoquer des in-
filtrations d’eau qui risqueraient d’endommager les
roulements de roue, les freins, les joints de la trans-
mission et l’équipement électrique. L’utilisation de
portiques de lavage automatique est préjudiciable au
véhicule et peut entraîner des réparations très coûteu-
ses. _4. Quand le gros de la crasse est éliminé, laver toutes
les surfaces à l’eau chaude savonneuse (employer
un détergent doux). Recourir à une brosse à dents
ou un rince-bouteilles pour nettoyer les parties
d’accès difficile.
5. Rincer immédiatement le véhicule à l’eau claire et
sécher toutes les surfaces avec une peau de cha-
mois, une serviette propre ou un chiffon absorbant
doux.
6. Sécher la chaîne et la lubrifier afin d’éviter qu’elle
ne rouille.
7. Nettoyer la selle avec un produit pour garnitures en
plastique afin qu’elle conserve sa souplesse et son
brillant.
AT E N C I O N :_ Una presión excesiva del agua puede provocar
la infiltración de la misma en los cojinetes de
rueda, frenos, retenes de la transmisión y dispo-
sitivos eléctricos, con el consiguiente deterioro.
Muchas facturas de reparación de elevado im-
porte han sido consecuencia de la aplicación in-
adecuada de detergente a una presión excesiva,
tal como sucede en los túneles de lavado de co-
ches que funcionan con monedas. _4. Una vez eliminada la mayor parte de la sucie-
dad, lave todas las superficies con agua calien-
te y un jabón detergente neutro. Resulta prácti-
co utilizar un cepillo de dientes o de limpiar
botellas para eliminar la suciedad en los luga-
res de difícil acceso.
5. Aclare la máquina inmediatamente con agua
limpia y seque todas las superficies con una
gamuza, una toalla limpia o un trapo suave y
absorbente.
6. Seque la cadena y lubríquela para evitar que
se oxide.
7. Limpie el sillín con un limpiador de tapicerías de
vinilo para mantenerlo flexible y brillante.
U5TG61.book Page 4 Friday, April 2, 2004 11:28 AM

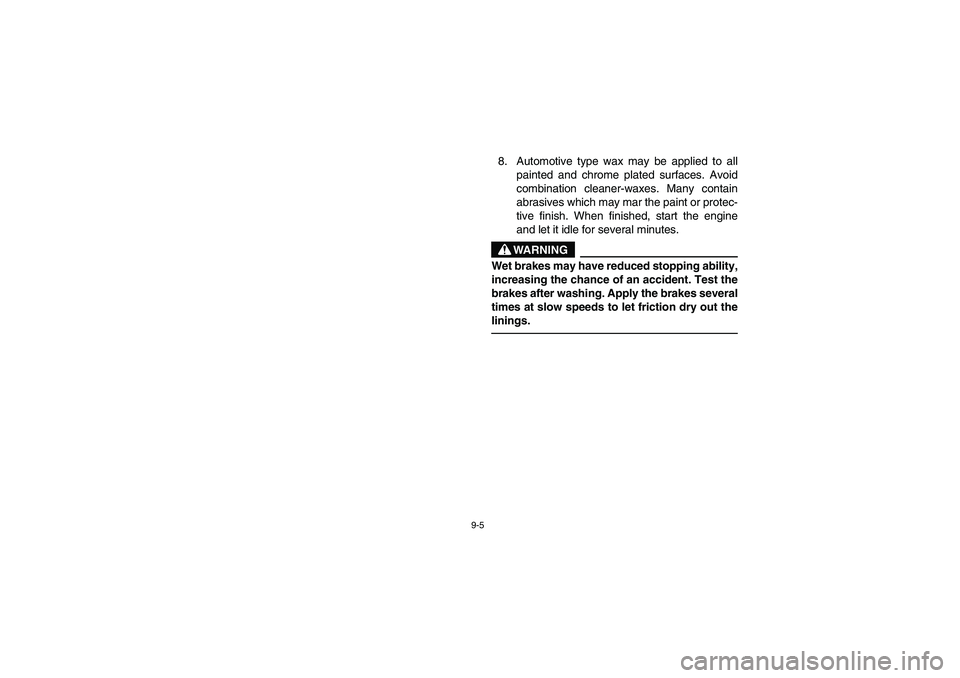

9-5
8. Automotive type wax may be applied to all
painted and chrome plated surfaces. Avoid
combination cleaner-waxes. Many contain
abrasives which may mar the paint or protec-
tive finish. When finished, start the engine
and let it idle for several minutes.
WARNING
_ Wet brakes may have reduced stopping ability,
increasing the chance of an accident. Test the
brakes after washing. Apply the brakes several
times at slow speeds to let friction dry out the
linings. _
U5TG61.book Page 5 Friday, April 2, 2004 11:28 AM

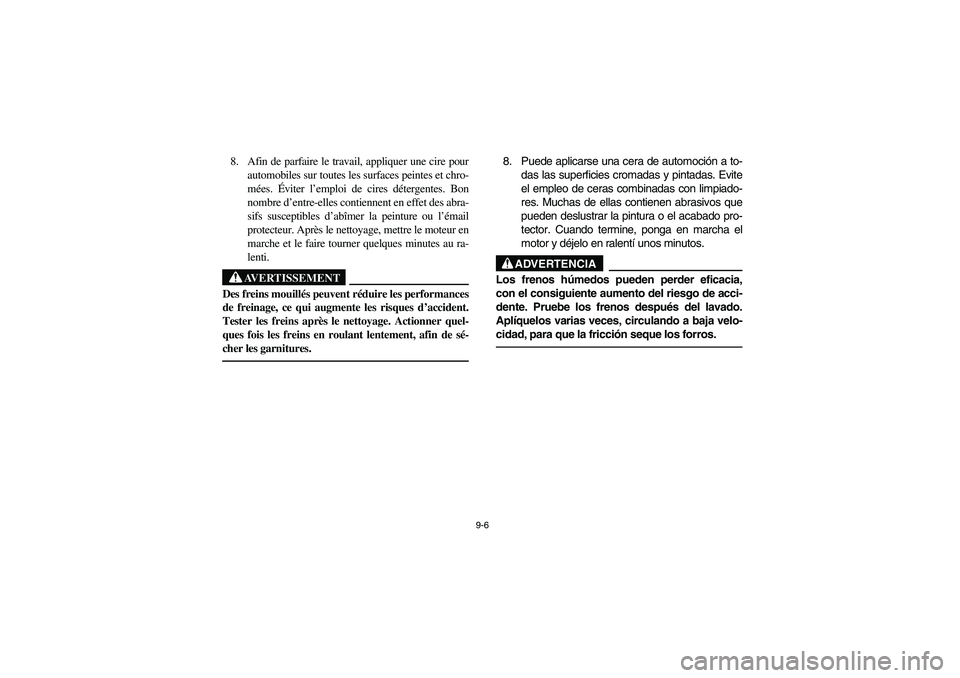

9-6
8. Afin de parfaire le travail, appliquer une cire pour
automobiles sur toutes les surfaces peintes et chro-
mées. Éviter l’emploi de cires détergentes. Bon
nombre d’entre-elles contiennent en effet des abra-
sifs susceptibles d’abîmer la peinture ou l’émail
protecteur. Après le nettoyage, mettre le moteur en
marche et le faire tourner quelques minutes au ra-
lenti.
AVERTISSEMENT
_ Des freins mouillés peuvent réduire les performances
de freinage, ce qui augmente les risques d’accident.
Tester les freins après le nettoyage. Actionner quel-
ques fois les freins en roulant lentement, afin de sé-
cher les garnitures. _
8. Puede aplicarse una cera de automoción a to-
das las superficies cromadas y pintadas. Evite
el empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
ADVERTENCIA
_ Los frenos húmedos pueden perder eficacia,
con el consiguiente aumento del riesgo de acci-
dente. Pruebe los frenos después del lavado.
Aplíquelos varias veces, circulando a baja velo-
cidad, para que la fricción seque los forros. _
U5TG61.book Page 6 Friday, April 2, 2004 11:28 AM

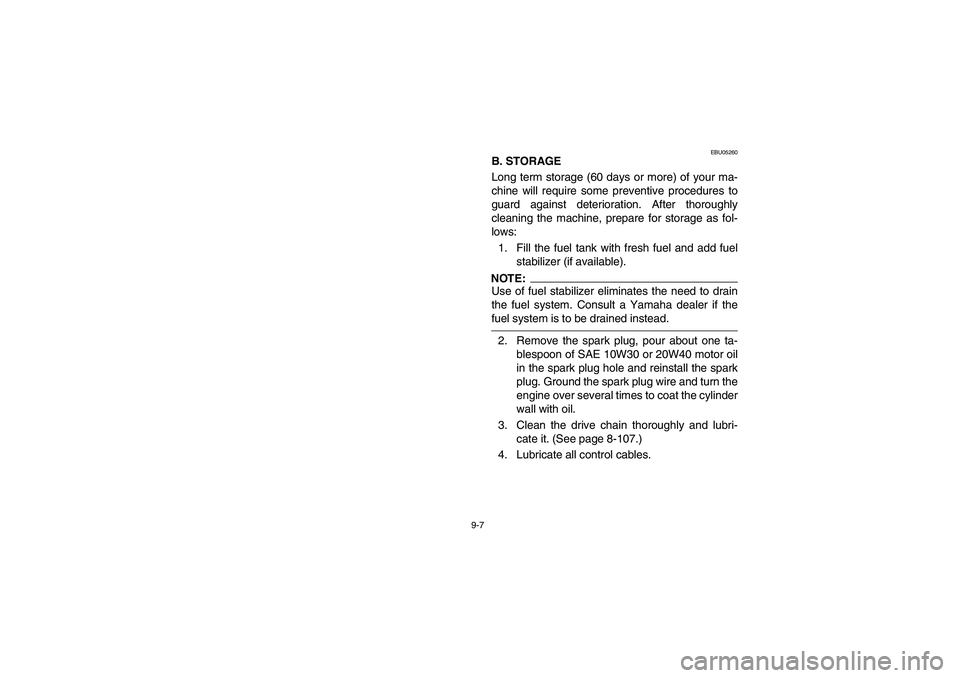

9-7
EBU05260
B. STORAGE
Long term storage (60 days or more) of your ma-
chine will require some preventive procedures to
guard against deterioration. After thoroughly
cleaning the machine, prepare for storage as fol-
lows:
1. Fill the fuel tank with fresh fuel and add fuel
stabilizer (if available).NOTE:_ Use of fuel stabilizer eliminates the need to drain
the fuel system. Consult a Yamaha dealer if the
fuel system is to be drained instead. _2. Remove the spark plug, pour about one ta-
blespoon of SAE 10W30 or 20W40 motor oil
in the spark plug hole and reinstall the spark
plug. Ground the spark plug wire and turn the
engine over several times to coat the cylinder
wall with oil.
3. Clean the drive chain thoroughly and lubri-
cate it. (See page 8-107.)
4. Lubricate all control cables.
U5TG61.book Page 7 Friday, April 2, 2004 11:28 AM

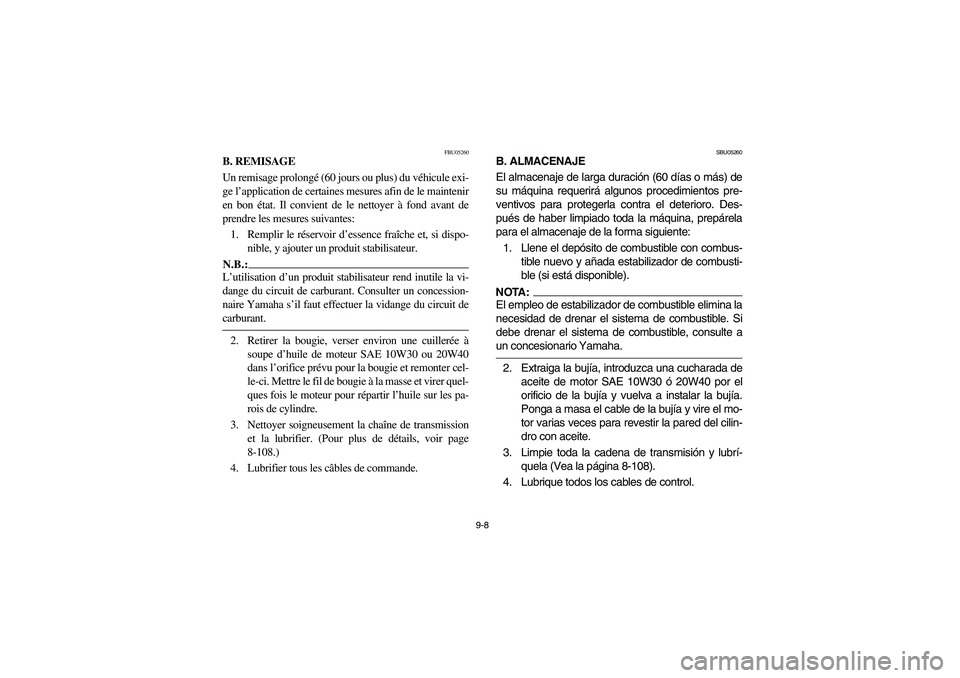

9-8
FBU05260
B. REMISAGE
Un remisage prolongé (60 jours ou plus) du véhicule exi-
ge l’application de certaines mesures afin de le maintenir
en bon état. Il convient de le nettoyer à fond avant de
prendre les mesures suivantes:
1. Remplir le réservoir d’essence fraîche et, si dispo-
nible, y ajouter un produit stabilisateur.N.B.:_ L’utilisation d’un produit stabilisateur rend inutile la vi-
dange du circuit de carburant. Consulter un concession-
naire Yamaha s’il faut effectuer la vidange du circuit de
carburant. _2. Retirer la bougie, verser environ une cuillerée à
soupe d’huile de moteur SAE 10W30 ou 20W40
dans l’orifice prévu pour la bougie et remonter cel-
le-ci. Mettre le fil de bougie à la masse et virer quel-
ques fois le moteur pour répartir l’huile sur les pa-
rois de cylindre.
3. Nettoyer soigneusement la chaîne de transmission
et la lubrifier. (Pour plus de détails, voir page
8-108.)
4. Lubrifier tous les câbles de commande.
SBU05260
B. ALMACENAJE
El almacenaje de larga duración (60 días o más) de
su máquina requerirá algunos procedimientos pre-
ventivos para protegerla contra el deterioro. Des-
pués de haber limpiado toda la máquina, prepárela
para el almacenaje de la forma siguiente:
1. Llene el depósito de combustible con combus-
tible nuevo y añada estabilizador de combusti-
ble (si está disponible).NOTA:_ El empleo de estabilizador de combustible elimina la
necesidad de drenar el sistema de combustible. Si
debe drenar el sistema de combustible, consulte a
un concesionario Yamaha. _2. Extraiga la bujía, introduzca una cucharada de
aceite de motor SAE 10W30 ó 20W40 por el
orificio de la bujía y vuelva a instalar la bujía.
Ponga a masa el cable de la bujía y vire el mo-
tor varias veces para revestir la pared del cilin-
dro con aceite.
3. Limpie toda la cadena de transmisión y lubrí-
quela (Vea la página 8-108).
4. Lubrique todos los cables de control.
U5TG61.book Page 8 Friday, April 2, 2004 11:28 AM

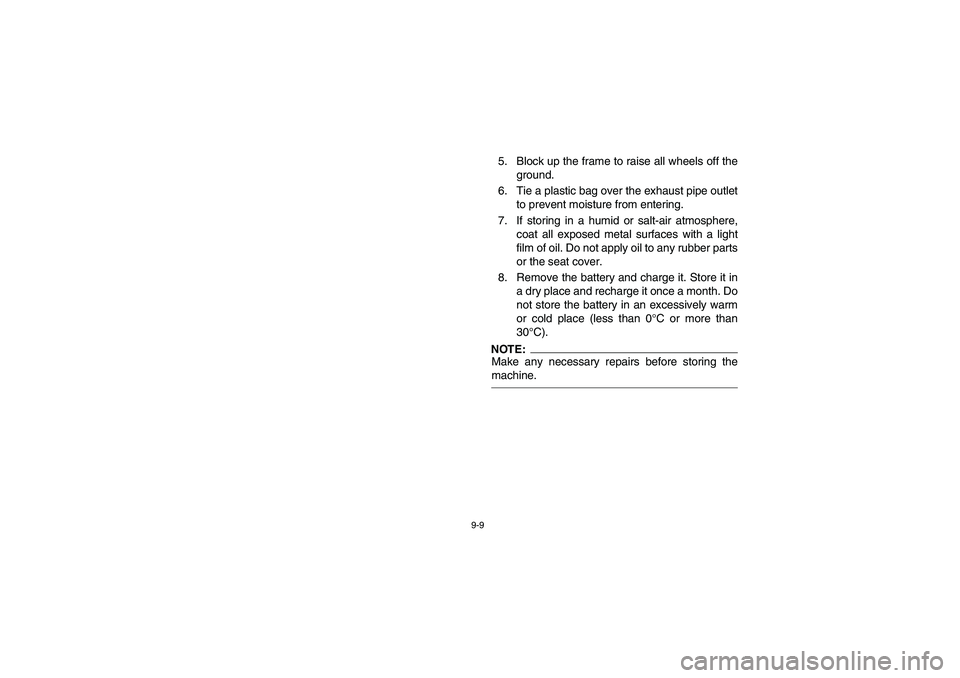

9-9
5. Block up the frame to raise all wheels off the
ground.
6. Tie a plastic bag over the exhaust pipe outlet
to prevent moisture from entering.
7. If storing in a humid or salt-air atmosphere,
coat all exposed metal surfaces with a light
film of oil. Do not apply oil to any rubber parts
or the seat cover.
8. Remove the battery and charge it. Store it in
a dry place and recharge it once a month. Do
not store the battery in an excessively warm
or cold place (less than 0°C or more than
30°C).NOTE:_ Make any necessary repairs before storing the
machine. _
U5TG61.book Page 9 Friday, April 2, 2004 11:28 AM

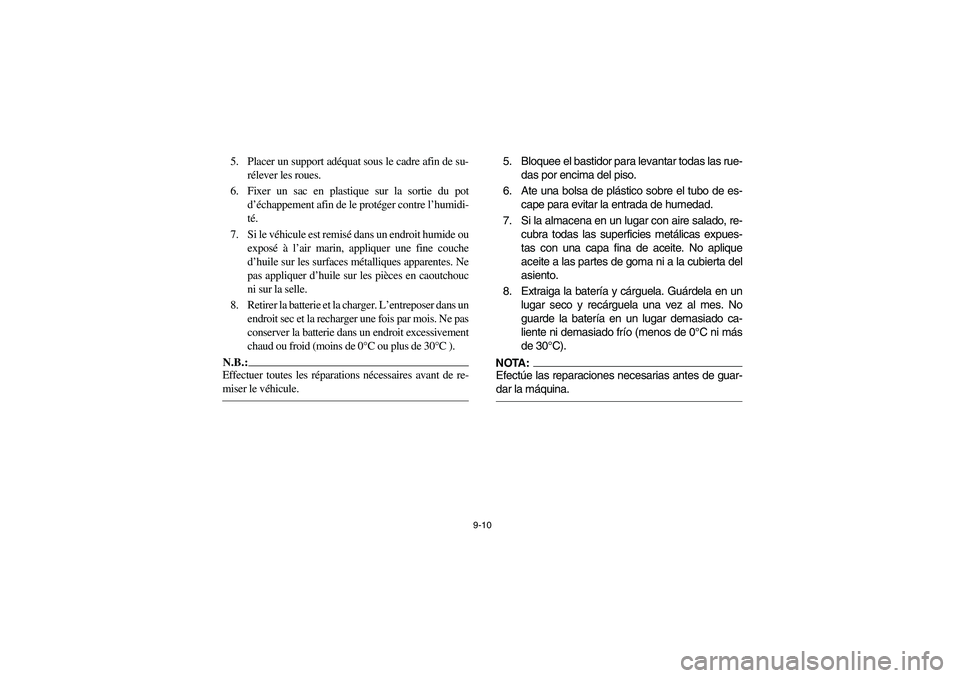

9-10
5. Placer un support adéquat sous le cadre afin de su-
rélever les roues.
6. Fixer un sac en plastique sur la sortie du pot
d’échappement afin de le protéger contre l’humidi-
té.
7. Si le véhicule est remisé dans un endroit humide ou
exposé à l’air marin, appliquer une fine couche
d’huile sur les surfaces métalliques apparentes. Ne
pas appliquer d’huile sur les pièces en caoutchouc
ni sur la selle.
8. Retirer la batterie et la charger. L’entreposer dans un
endroit sec et la recharger une fois par mois. Ne pas
conserver la batterie dans un endroit excessivement
chaud ou froid (moins de 0°C ou plus de 30°C ).N.B.:_ Effectuer toutes les réparations nécessaires avant de re-
miser le véhicule. _
5. Bloquee el bastidor para levantar todas las rue-
das por encima del piso.
6. Ate una bolsa de plástico sobre el tubo de es-
cape para evitar la entrada de humedad.
7. Si la almacena en un lugar con aire salado, re-
cubra todas las superficies metálicas expues-
tas con una capa fina de aceite. No aplique
aceite a las partes de goma ni a la cubierta del
asiento.
8. Extraiga la batería y cárguela. Guárdela en un
lugar seco y recárguela una vez al mes. No
guarde la batería en un lugar demasiado ca-
liente ni demasiado frío (menos de 0°C ni más
de 30°C).NOTA:_ Efectúe las reparaciones necesarias antes de guar-
dar la máquina. _
U5TG61.book Page 10 Friday, April 2, 2004 11:28 AM

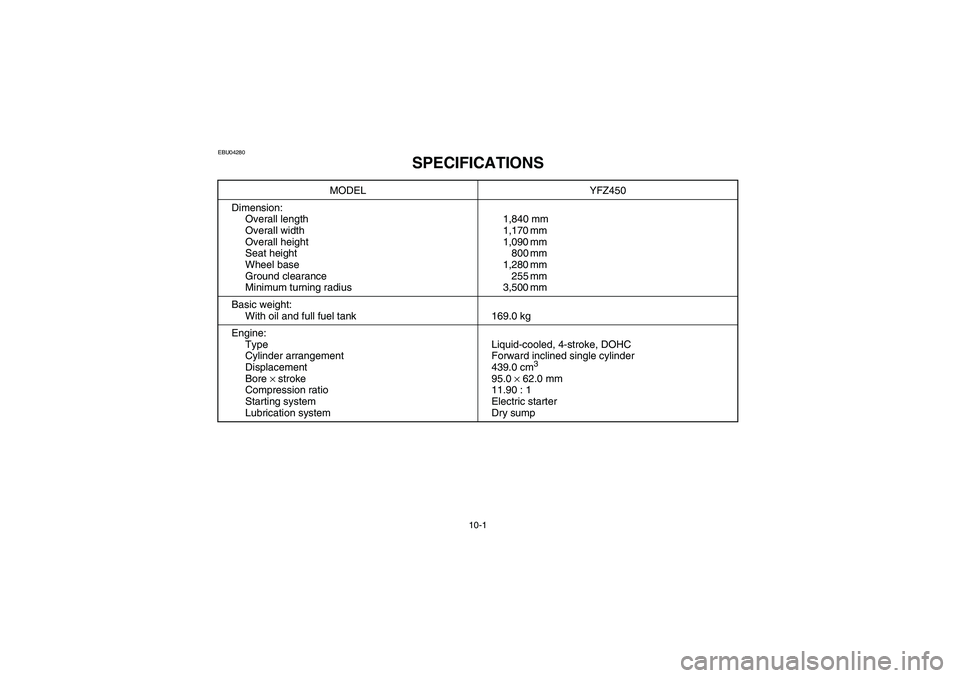

10-1
EBU04280
1-SPECIFICATIONS
MODEL YFZ450
Dimension:
Overall length
Overall width
Overall height
Seat height
Wheel base
Ground clearance
Minimum turning radius1,840 mm
1,170 mm
1,090 mm
800 mm
1,280 mm
255 mm
3,500 mm
Basic weight:
With oil and full fuel tank 169.0 kg
Engine:
Type
Cylinder arrangement
Displacement
Bore
× stroke
Compression ratio
Starting system
Lubrication systemLiquid-cooled, 4-stroke, DOHC
Forward inclined single cylinder
439.0 cm
3
95.0
× 62.0 mm
11.90 : 1
Electric starter
Dry sump
U5TG61.book Page 1 Friday, April 2, 2004 11:28 AM
