Page 431 of 452

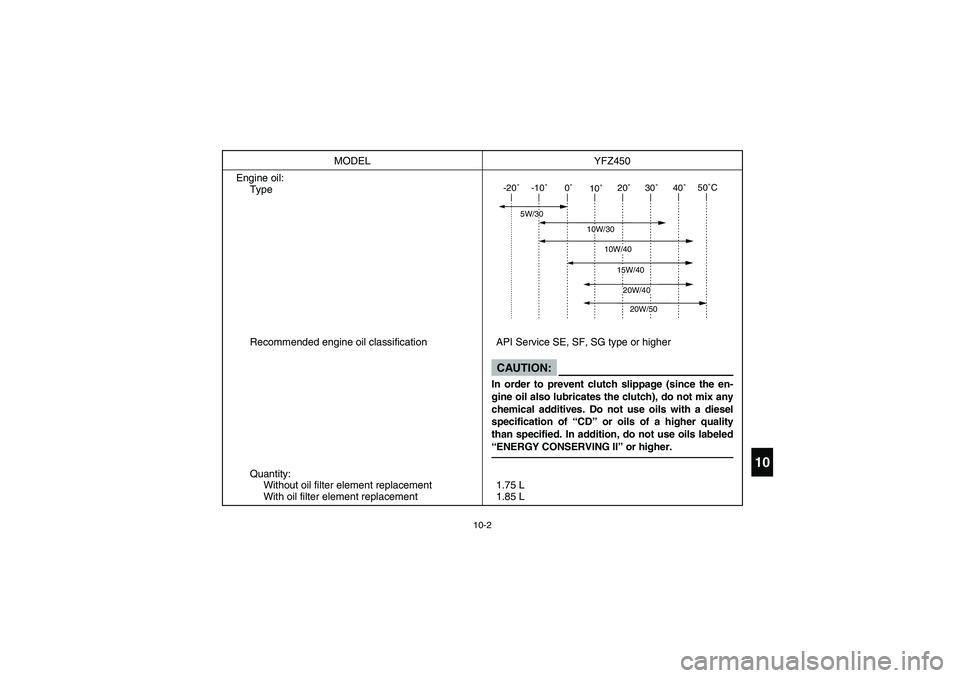

10-2
10
Engine oil:
Type
Recommended engine oil classification API Service SE, SF, SG type or higher
Quantity:
Without oil filter element replacement
With oil filter element replacement1.75 L
1.85 L MODEL YFZ450
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
CAUTION:In order to prevent clutch slippage (since the en-
gine oil also lubricates the clutch), do not mix any
chemical additives. Do not use oils with a diesel
specification of “CD” or oils of a higher quality
than specified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.
U5TG61.book Page 2 Friday, April 2, 2004 11:28 AM
Page 432 of 452

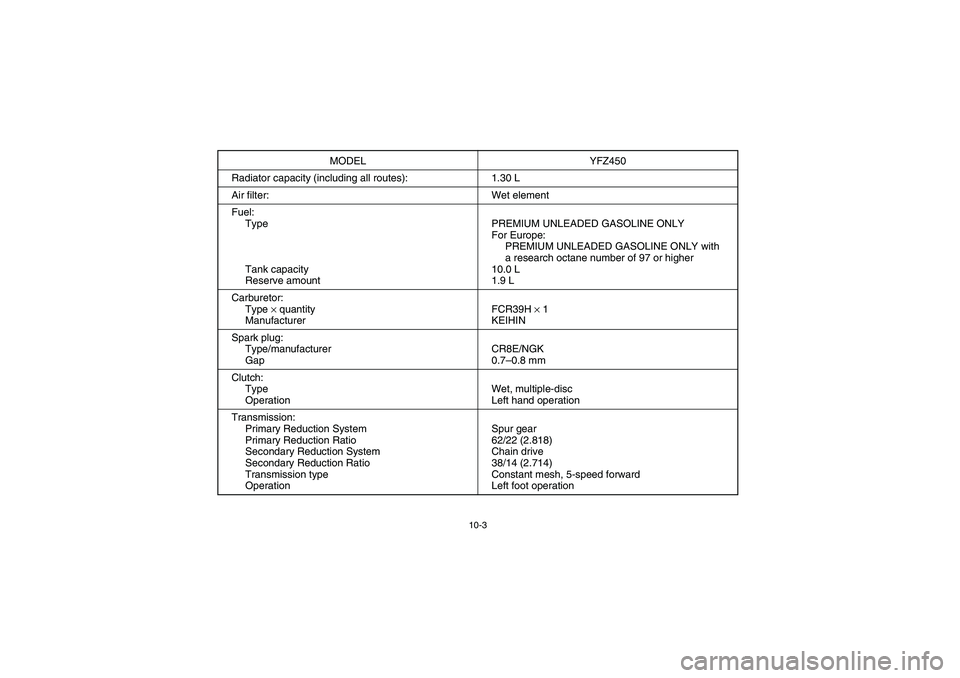

10-3
Radiator capacity (including all routes): 1.30 L
Air filter: Wet element
Fuel:
Type
Tank capacity
Reserve amountPREMIUM UNLEADED GASOLINE ONLY
For Europe:
PREMIUM UNLEADED GASOLINE ONLY with
a research octane number of 97 or higher
10.0 L
1.9 L
Carburetor:
Type
× quantity
ManufacturerFCR39H
× 1
KEIHIN
Spark plug:
Type/manufacturer
GapCR8E/NGK
0.7–0.8 mm
Clutch:
Type
OperationWet, multiple-disc
Left hand operation
Transmission:
Primary Reduction System
Primary Reduction Ratio
Secondary Reduction System
Secondary Reduction Ratio
Transmission type
OperationSpur gear
62/22 (2.818)
Chain drive
38/14 (2.714)
Constant mesh, 5-speed forward
Left foot operation MODEL YFZ450
U5TG61.book Page 3 Friday, April 2, 2004 11:28 AM
Page 433 of 452

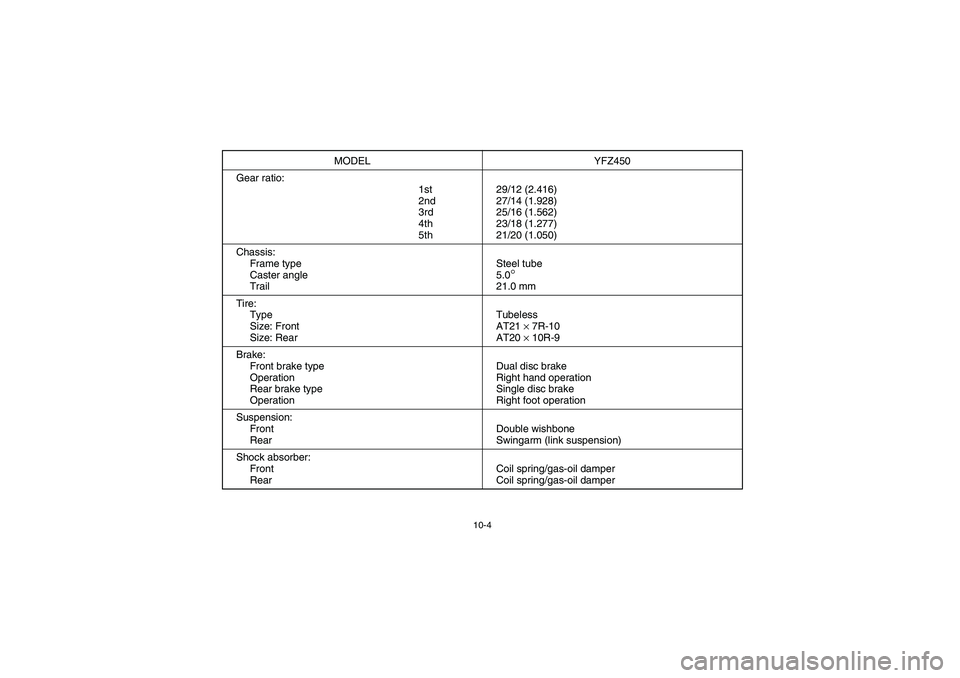

10-4
Gear ratio:
1st
2nd
3rd
4th
5th29/12 (2.416)
27/14 (1.928)
25/16 (1.562)
23/18 (1.277)
21/20 (1.050)
Chassis:
Frame type
Caster angle
TrailSteel tube
5.0
°
21.0 mm
Tire:
Type
Size: Front
Size: RearTubeless
AT21 ×
7R-10
AT20 ×
10R-9
Brake:
Front brake type
Operation
Rear brake type
OperationDual disc brake
Right hand operation
Single disc brake
Right foot operation
Suspension:
Front
RearDouble wishbone
Swingarm (link suspension)
Shock absorber:
Front
RearCoil spring/gas-oil damper
Coil spring/gas-oil damper MODEL YFZ450
U5TG61.book Page 4 Friday, April 2, 2004 11:28 AM
Page 434 of 452
10-5
Wheel travel:
Front
Rear230.0 mm
256.0 mm
Electrical:
Ignition system
Generator system
Battery type/voltage capacityDC-C.D.I.
A.C. magneto
GT7B-4/12 V, 6.5 Ah
Headlight type: Krypton bulb
Bulb voltage, wattage
× quantity:
Headlight
Tail/brake light
Indicator/warning lights:
Neutral
Coolant temperature12 V, 30 W/30.0 W
× 2
12 V, 5 W/21.0 W
× 1
12 V, 1.7 W
× 1
12 V, 1.7 W
× 1
Fuse: 15.0 AMODEL YFZ450
U5TG61.book Page 5 Friday, April 2, 2004 11:28 AM
Page 435 of 452
10-6
U5TG61.book Page 6 Friday, April 2, 2004 11:28 AM
Page 436 of 452

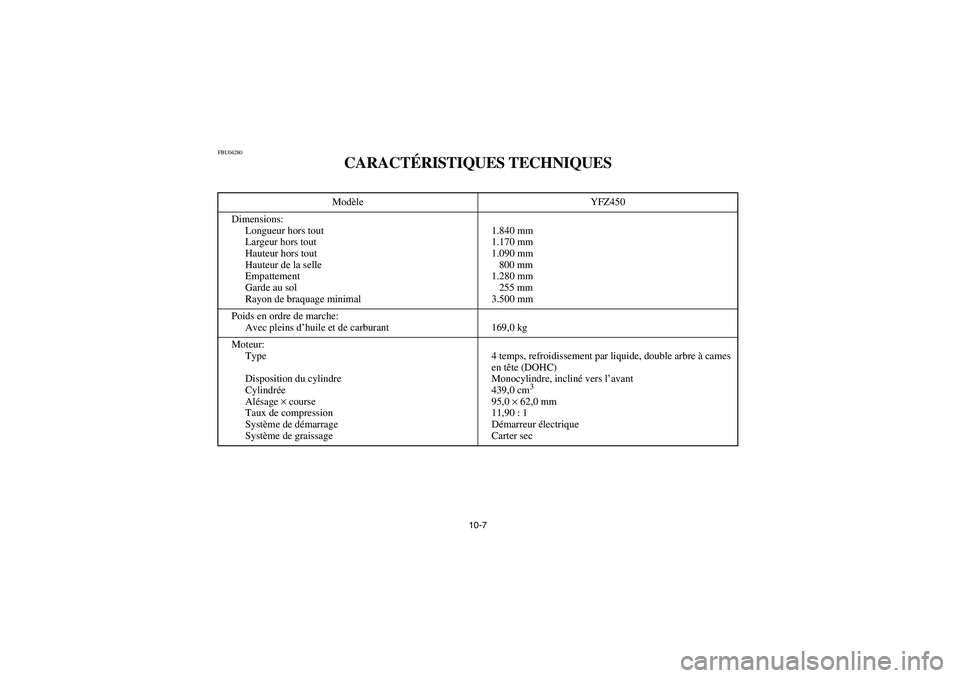

10-7
FBU04280
CARACTÉRISTIQUES TECHNIQUES
Modèle YFZ450
Dimensions:
Longueur hors tout
Largeur hors tout
Hauteur hors tout
Hauteur de la selle
Empattement
Garde au sol
Rayon de braquage minimal1.840 mm
1.170 mm
1.090 mm
800 mm
1.280 mm
255 mm
3.500 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 169,0 kg
Moteur:
Type
Disposition du cylindre
Cylindrée
Alésage ×
course
Taux de compression
Système de démarrage
Système de graissage4 temps, refroidissement par liquide, double arbre à cames
en tête (DOHC)
Monocylindre, incliné vers l’avant
439,0 cm
3
95,0 ×
62,0 mm
11,90 : 1
Démarreur électrique
Carter sec
U5TG61.book Page 7 Friday, April 2, 2004 11:28 AM
Page 437 of 452

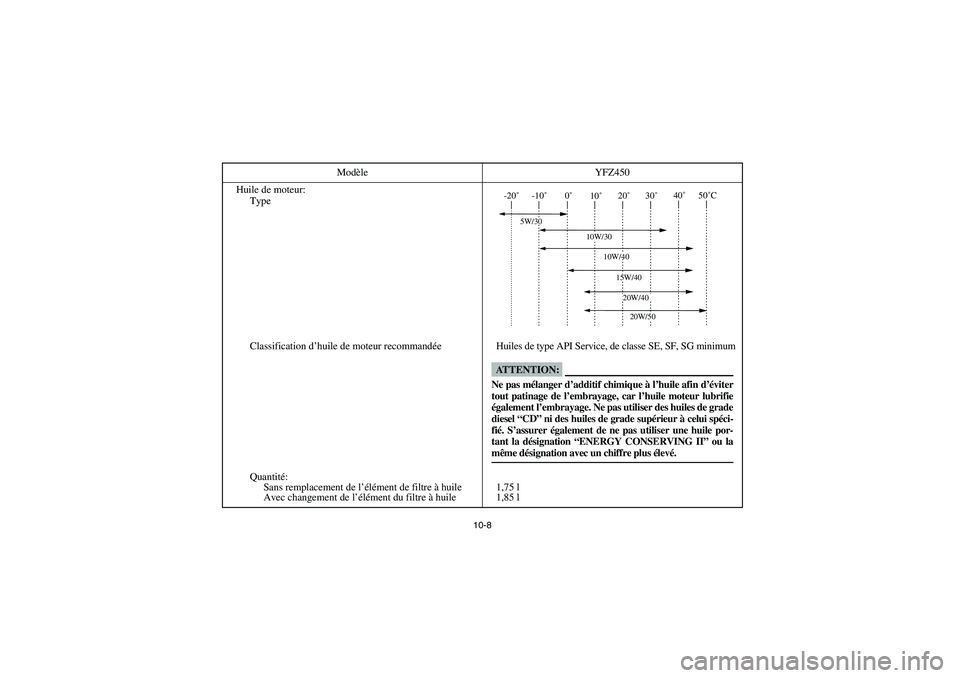

10-8
Huile de moteur:
Type
Classification d’huile de moteur recommandée Huiles de type API Service, de classe SE, SF, SG minimum
Quantité:
Sans remplacement de l’élément de filtre à huile
Avec changement de l’élément du filtre à huile1,75 l
1,85 l Modèle YFZ450
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spéci-
fié. S’assurer également de ne pas utiliser une huile por-
tant la désignation “ENERGY CONSERVING II” ou la
même désignation avec un chiffre plus élevé.
U5TG61.book Page 8 Friday, April 2, 2004 11:28 AM
Page 438 of 452

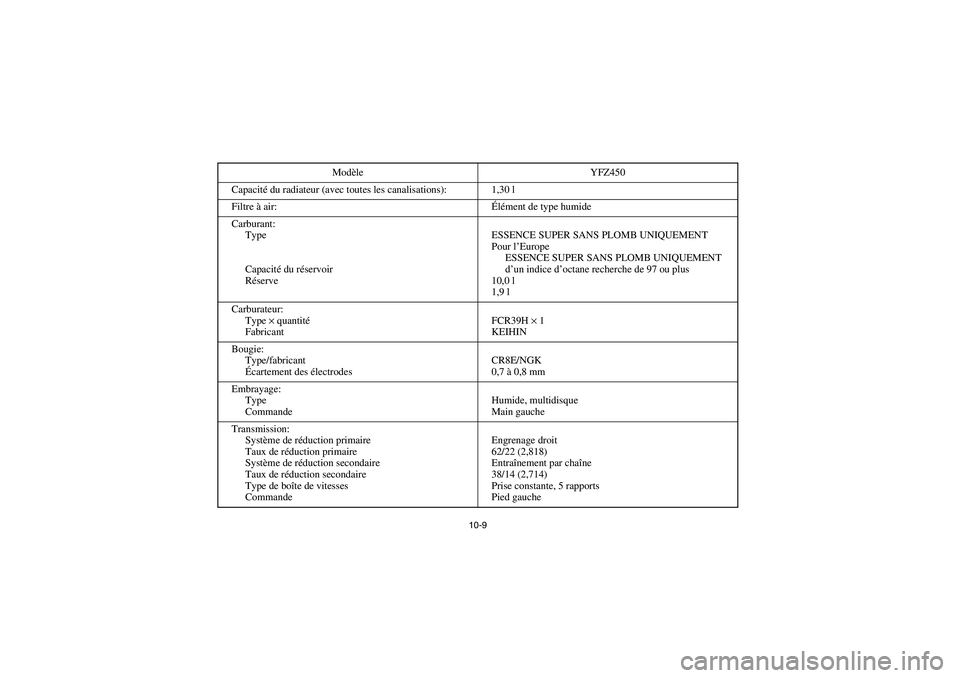

10-9
Capacité du radiateur (avec toutes les canalisations): 1,30 l
Filtre à air:Élément de type humide
Carburant:
Type
Capacité du réservoir
RéserveESSENCE SUPER SANS PLOMB UNIQUEMENT
Pour l’Europe
ESSENCE SUPER SANS PLOMB UNIQUEMENT
d’un indice d’octane recherche de 97 ou plus
10,0 l
1,9 l
Carburateur:
Type × quantité
FabricantFCR39H × 1
KEIHIN
Bougie:
Type/fabricant
Écartement des électrodesCR8E/NGK
0,7 à 0,8 mm
Embrayage:
Type
CommandeHumide, multidisque
Main gauche
Transmission:
Système de réduction primaire
Taux de réduction primaire
Système de réduction secondaire
Taux de réduction secondaire
Type de boîte de vitesses
CommandeEngrenage droit
62/22 (2,818)
Entraînement par chaîne
38/14 (2,714)
Prise constante, 5 rapports
Pied gauche Modèle YFZ450
U5TG61.book Page 9 Friday, April 2, 2004 11:28 AM
Page 439 of 452

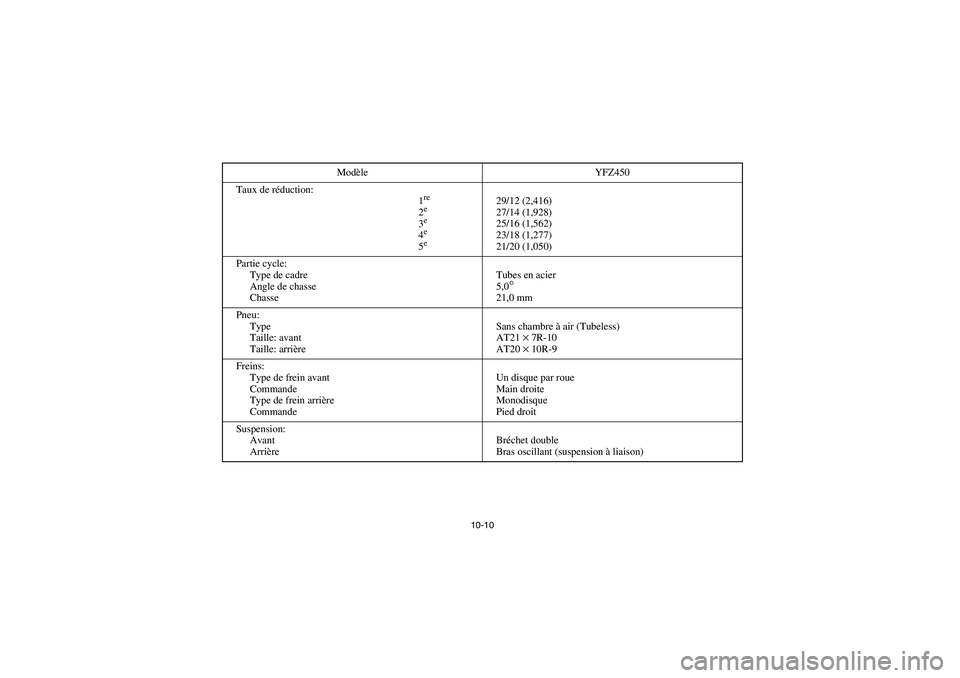

10-10
Taux de réduction:
1
re2e3e4e5e
29/12 (2,416)
27/14 (1,928)
25/16 (1,562)
23/18 (1,277)
21/20 (1,050)
Partie cycle:
Type de cadre
Angle de chasse
ChasseTubes en acier
5,0
°
21,0 mm
Pneu:
Type
Taille: avant
Taille: arrièreSans chambre à air (Tubeless)
AT21
× 7R-10
AT20 × 10R-9
Freins:
Type de frein avant
Commande
Type de frein arrière
CommandeUn disque par roue
Main droite
Monodisque
Pied droit
Suspension:
Avant
ArrièreBréchet double
Bras oscillant (suspension à liaison) Modèle YFZ450
U5TG61.book Page 10 Friday, April 2, 2004 11:28 AM
Page 440 of 452

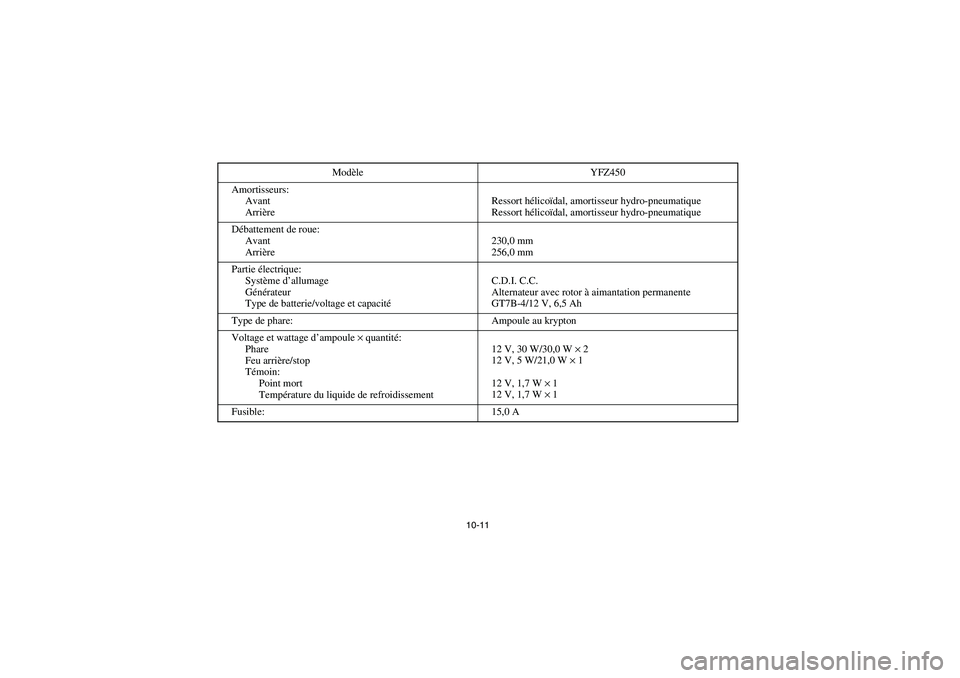

10-11
Amortisseurs:
Avant
ArrièreRessort hélicoïdal, amortisseur hydro-pneumatique
Ressort hélicoïdal, amortisseur hydro-pneumatique
Débattement de roue:
Avant
Arrière230,0 mm
256,0 mm
Partie électrique:
Système d’allumage
Générateur
Type de batterie/voltage et capacitéC.D.I. C.C.
Alternateur avec rotor à aimantation permanente
GT7B-4/12 V, 6,5 Ah
Type de phare: Ampoule au krypton
Voltage et wattage d’ampoule × quantité:
Phare
Feu arrière/stop
Témoin:
Point mort
Température du liquide de refroidissement12 V, 30 W/30,0 W × 2
12 V, 5 W/21,0 W × 1
12 V, 1,7 W × 1
12 V, 1,7 W × 1
Fusible: 15,0 AModèle YFZ450
U5TG61.book Page 11 Friday, April 2, 2004 11:28 AM
