YAMAHA YFZ450 2006 Owners Manual

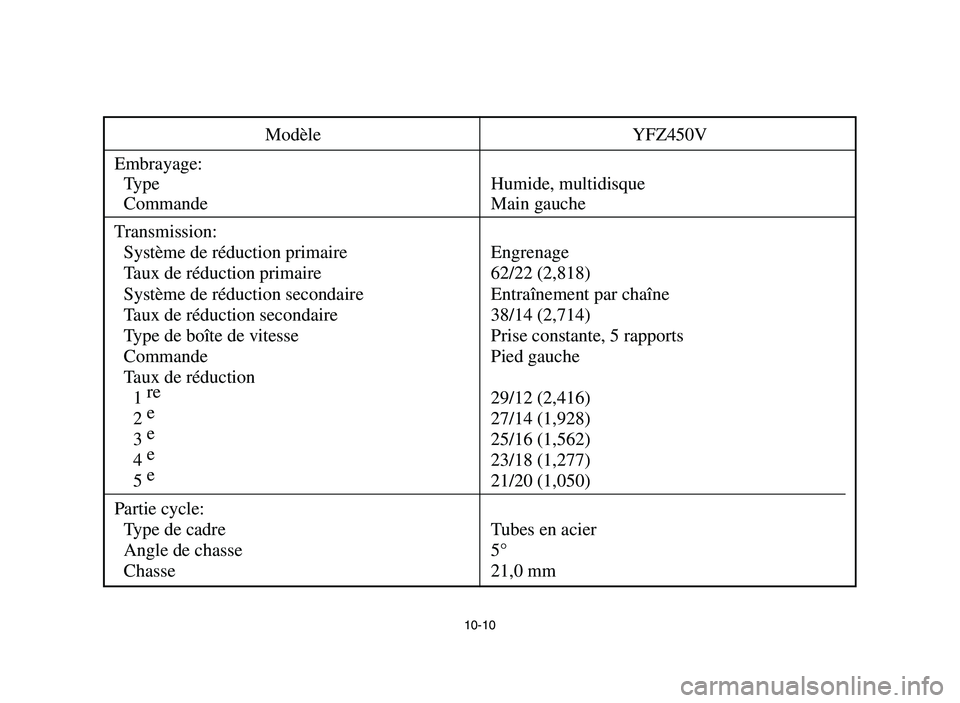

10-10
Modèle YFZ450V
Embrayage:
Type Humide, multidisque
Commande Main gauche
Transmission:
Système de réduction primaire Engrenage
Taux de réduction primaire 62/22 (2,818)
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 38/14 (2,714)
Type de boîte de vitesse Prise constante, 5 rapports
Commande Pied gauche
Taux de réduction
1 re
29/12 (2,416)
2 e
27/14 (1,928)
3 e
25/16 (1,562)
4 e
23/18 (1,277)
5 e
21/20 (1,050)
Partie cycle:
Type de cadre Tubes en acier
Angle de chasse 5°
Chasse 21,0 mm
5TG-9-62 9-11 5/12/05 6:14 PM Page 10-10

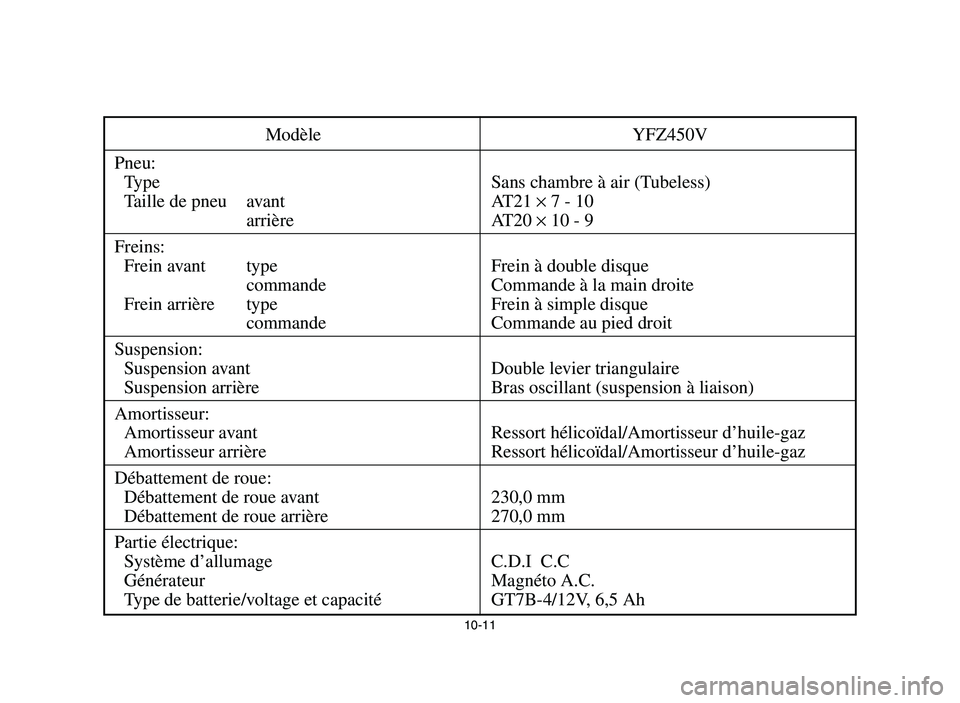

10-11
Modèle YFZ450V
Pneu:
Type Sans chambre à air (Tubeless)
Taille de pneu avant AT21 ×7 - 10
arrière AT20 ×10 - 9
Freins:
Frein avant type Frein à double disque
commande Commande à la main droite
Frein arrière type Frein à simple disque
commande Commande au pied droit
Suspension:
Suspension avant Double levier triangulaire
Suspension arrière Bras oscillant (suspension à liaison)
Amortisseur:
Amortisseur avant Ressort hélicoïdal/Amortisseur d’huile-gaz
Amortisseur arrière Ressort hélicoïdal/Amortisseur d’huile-gaz
Débattement de roue:
Débattement de roue avant 230,0 mm
Débattement de roue arrière 270,0 mm
Partie électrique:
Système d’allumage C.D.I C.C
Générateur Magnéto A.C.
Type de batterie/voltage et capacité GT7B-4/12V, 6,5 Ah
5TG-9-62 9-11 5/12/05 6:14 PM Page 10-11

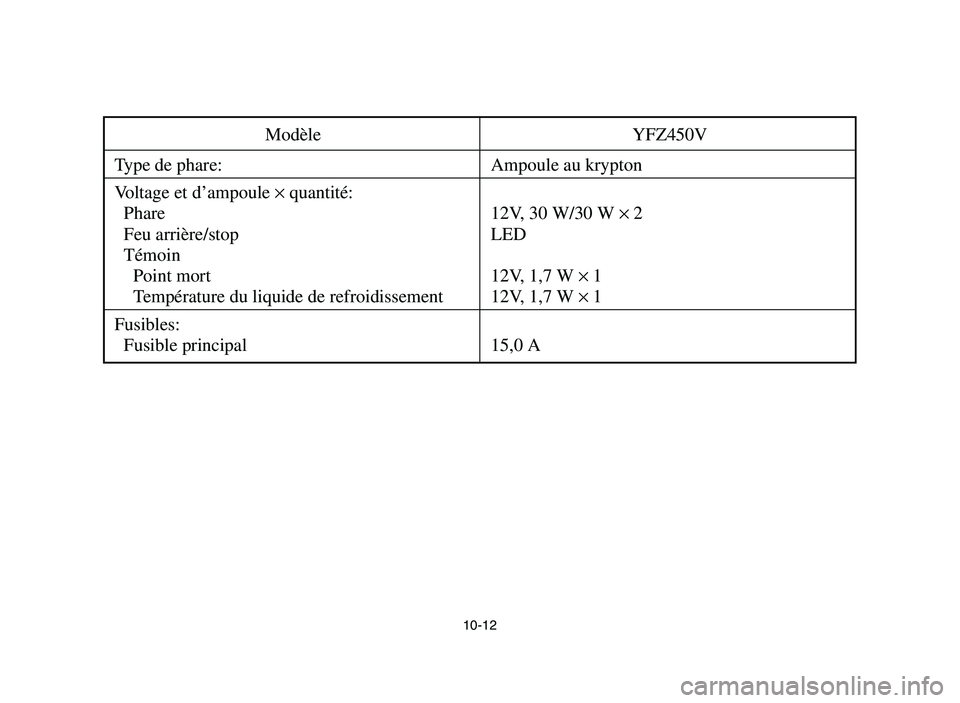

10-12
Modèle YFZ450V
Type de phare: Ampoule au krypton
Voltage et d’ampoule ×quantité:
Phare 12V, 30 W/30 W ×2
Feu arrière/stop LED
Témoin
Point mort 12V, 1,7 W ×1
Température du liquide de refroidissement 12V, 1,7 W ×1
Fusibles:
Fusible principal 15,0 A
5TG-9-62 9-11 5/12/05 6:14 PM Page 10-12

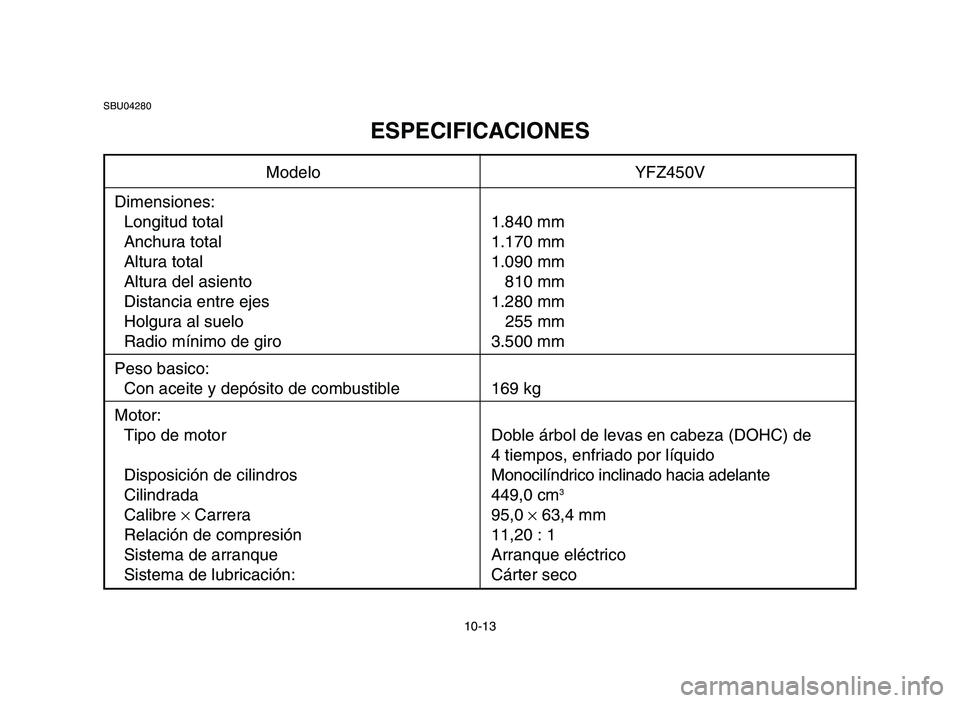

10-13
SBU04280
ESPECIFICACIONES
Modelo YFZ450V
Dimensiones:
Longitud total 1.840 mm
Anchura total 1.170 mm
Altura total 1.090 mm
Altura del asiento 810 mm
Distancia entre ejes 1.280 mm
Holgura al suelo 255 mm
Radio mínimo de giro 3.500 mm
Peso basico:
Con aceite y depósito de combustible 169 kg
Motor:
Tipo de motor Doble árbol de levas en cabeza (DOHC) de
4 tiempos, enfriado por líquido
Disposición de cilindrosMonocilíndrico inclinado hacia adelante
Cilindrada 449,0 cm
3
Calibre ×Carrera 95,0 ×63,4 mm
Relación de compresión 11,20 : 1
Sistema de arranque Arranque eléctrico
Sistema de lubricación: Cárter seco
5TG-9-62 9-11 5/12/05 6:14 PM Page 10-13

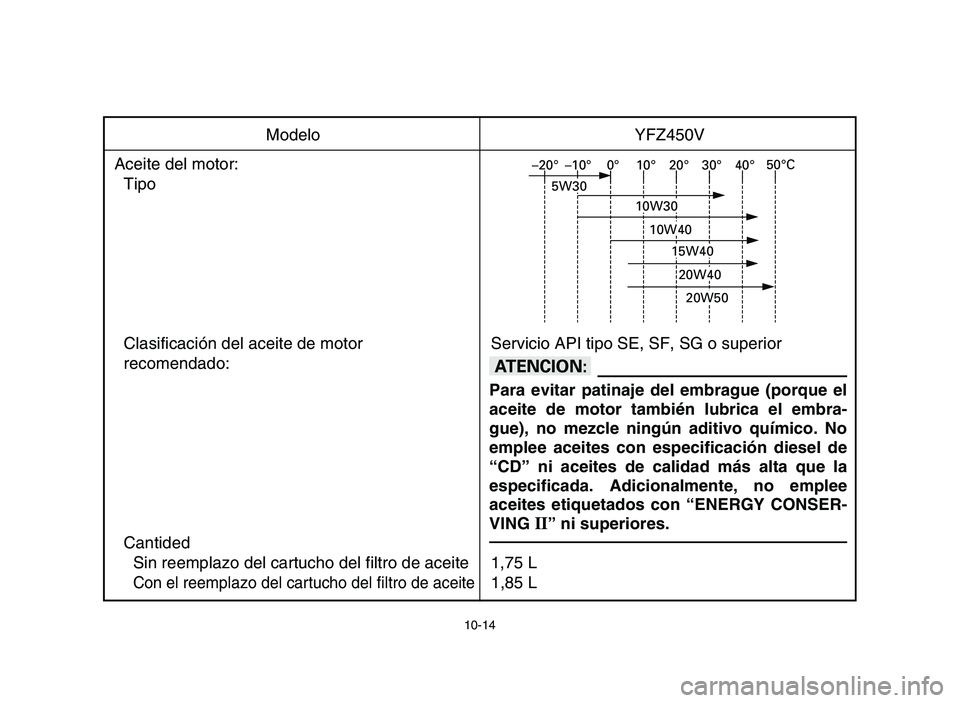

10-14
Modelo YFZ450V
Aceite del motor:
Tipo
Clasificación del aceite de motor Servicio API tipo SE, SF, SG o superior
recomendado:
Cantided
Sin reemplazo del cartucho del filtro de aceite 1,75 L
Con el reemplazo del cartucho del filtro de aceite1,85 L
yY
Para evitar patinaje del embrague (porque el
aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites etiquetados con “ENERGY CONSER-
VING
II” ni superiores.
–20° 10° 20° 30° 40°
10W30
10W40
20W40
20W5050°C
0° –10°
5W30
15W40
5TG-9-62 9-11 5/12/05 6:14 PM Page 10-14

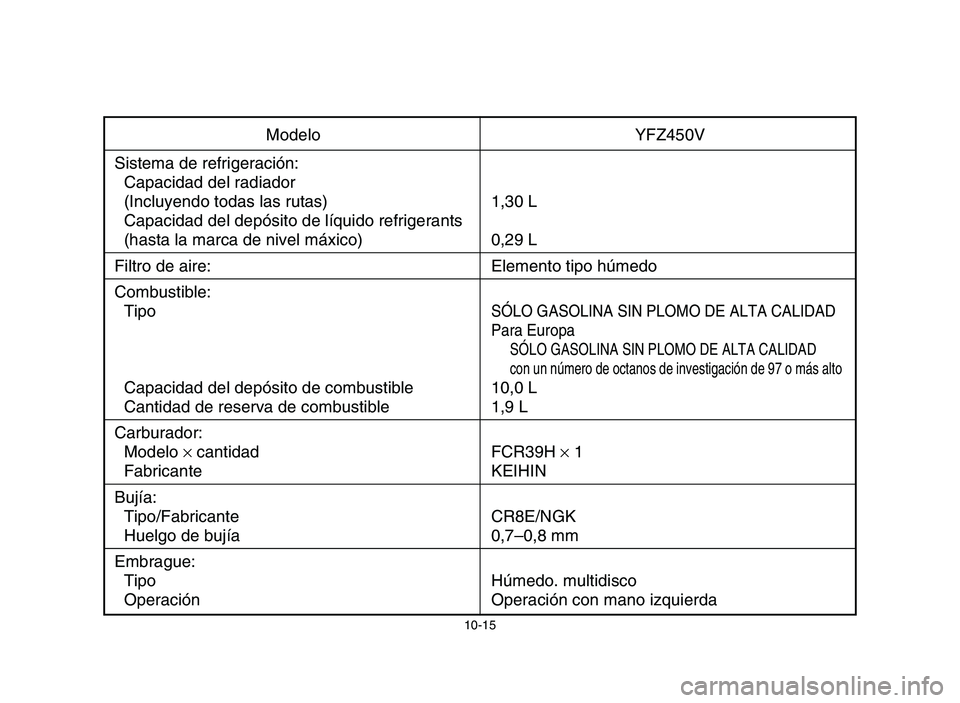

10-15
Modelo YFZ450V
Sistema de refrigeración:
Capacidad del radiador
(Incluyendo todas las rutas) 1,30 L
Capacidad del depósito de líquido refrigerants
(hasta la marca de nivel máxico) 0,29 L
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo
SÓLO GASOLINA SIN PLOMO DE ALTA CALIDAD
Para Europa
SÓLO GASOLINA SIN PLOMO DE ALTA CALIDAD
con un número de octanos de investigación de 97 o más alto
Capacidad del depósito de combustible 10,0 L
Cantidad de reserva de combustible 1,9 L
Carburador:
Modelo ×cantidad FCR39H ×1
Fabricante KEIHIN
Bujía:
Tipo/Fabricante CR8E/NGK
Huelgo de bujía 0,7–0,8 mm
Embrague:
Tipo Húmedo. multidisco
Operación Operación con mano izquierda
5TG-9-62 9-11 5/12/05 6:14 PM Page 10-15

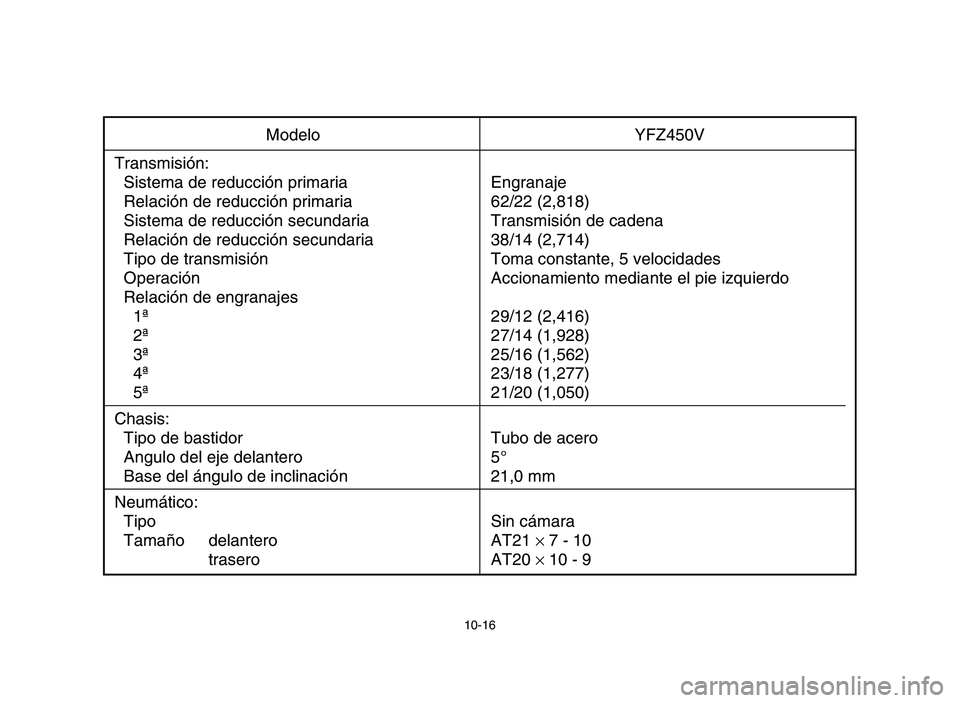

10-16
Modelo YFZ450V
Transmisión:
Sistema de reducción primaria Engranaje
Relación de reducción primaria 62/22 (2,818)
Sistema de reducción secundaria Transmisión de cadena
Relación de reducción secundaria 38/14 (2,714)
Tipo de transmisión Toma constante, 5 velocidades
Operación Accionamiento mediante el pie izquierdo
Relación de engranajes
1ª 29/12 (2,416)
2ª 27/14 (1,928)
3ª 25/16 (1,562)
4ª 23/18 (1,277)
5ª 21/20 (1,050)
Chasis:
Tipo de bastidor Tubo de acero
Angulo del eje delantero 5°
Base del ángulo de inclinación 21,0 mm
Neumático:
Tipo Sin cámara
Tamaño delantero AT21 ×7 - 10
trasero AT20 ×10 - 9
5TG-9-62 9-11 5/12/05 6:14 PM Page 10-16

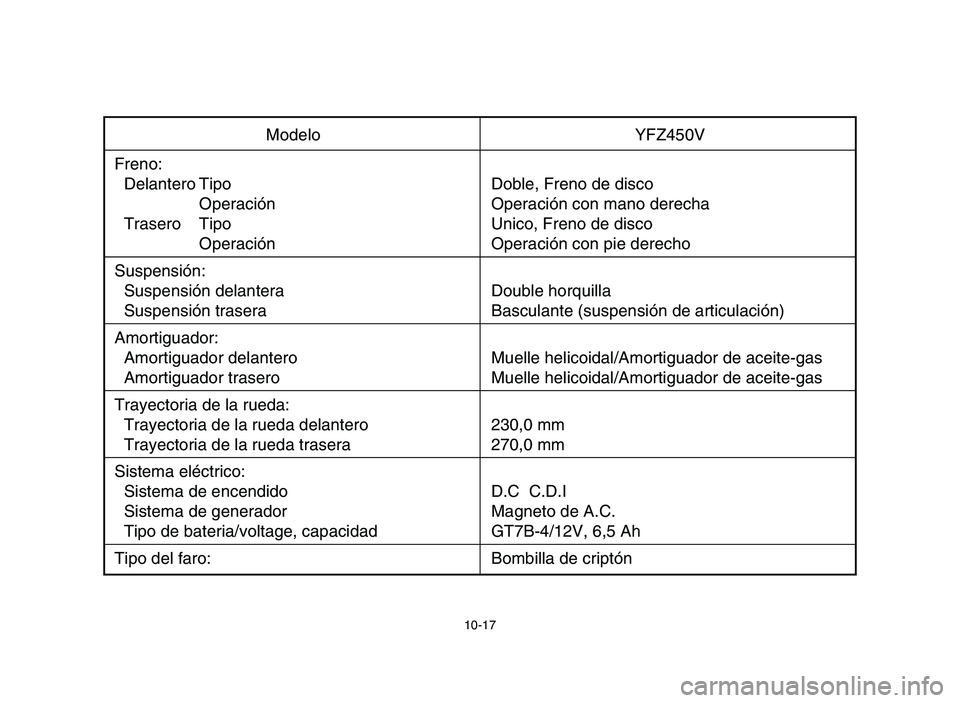

10-17
Modelo YFZ450V
Freno:
Delantero Tipo Doble, Freno de disco
Operación Operación con mano derecha
Trasero Tipo Unico, Freno de disco
Operación Operación con pie derecho
Suspensión:
Suspensión delantera Double horquilla
Suspensión trasera Basculante (suspensión de articulación)
Amortiguador:
Amortiguador delantero Muelle helicoidal/Amortiguador de aceite-gas
Amortiguador trasero Muelle helicoidal/Amortiguador de aceite-gas
Trayectoria de la rueda:
Trayectoria de la rueda delantero 230,0 mm
Trayectoria de la rueda trasera 270,0 mm
Sistema eléctrico:
Sistema de encendido D.C C.D.I
Sistema de generador Magneto de A.C.
Tipo de bateria/voltage, capacidad GT7B-4/12V, 6,5 Ah
Tipo del faro: Bombilla de criptón
5TG-9-62 9-11 5/12/05 6:14 PM Page 10-17

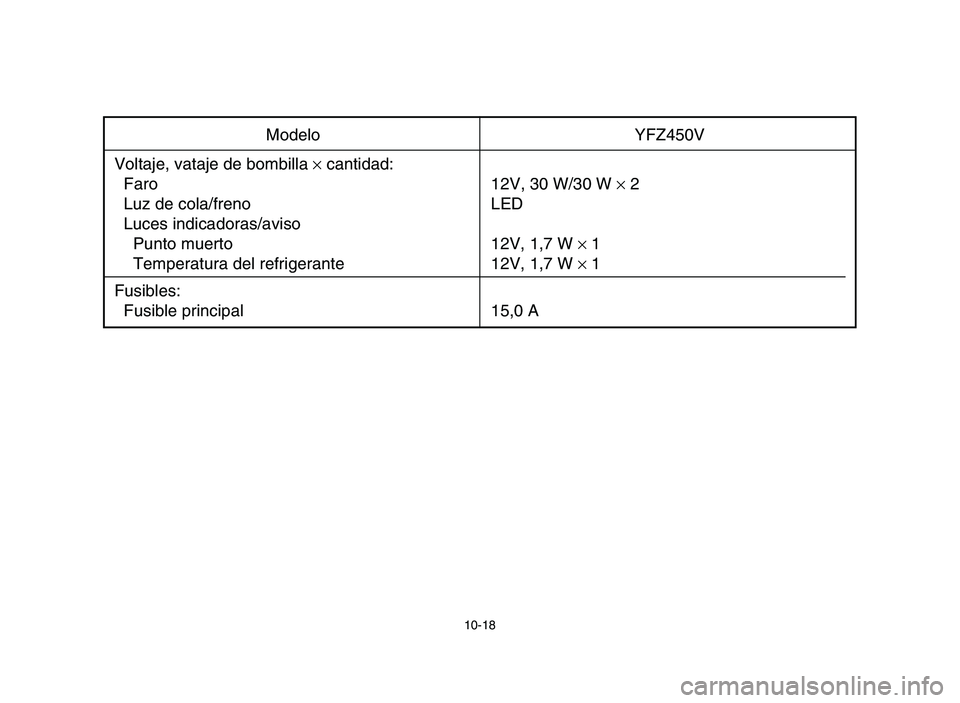

10-18
Modelo YFZ450V
Voltaje, vataje de bombilla ×cantidad:
Faro 12V, 30 W/30 W ×2
Luz de cola/freno LED
Luces indicadoras/aviso
Punto muerto 12V, 1,7 W ×1
Temperatura del refrigerante 12V, 1,7 W ×1
Fusibles:
Fusible principal 15,0 A
5TG-9-62 9-11 5/12/05 6:14 PM Page 10-18

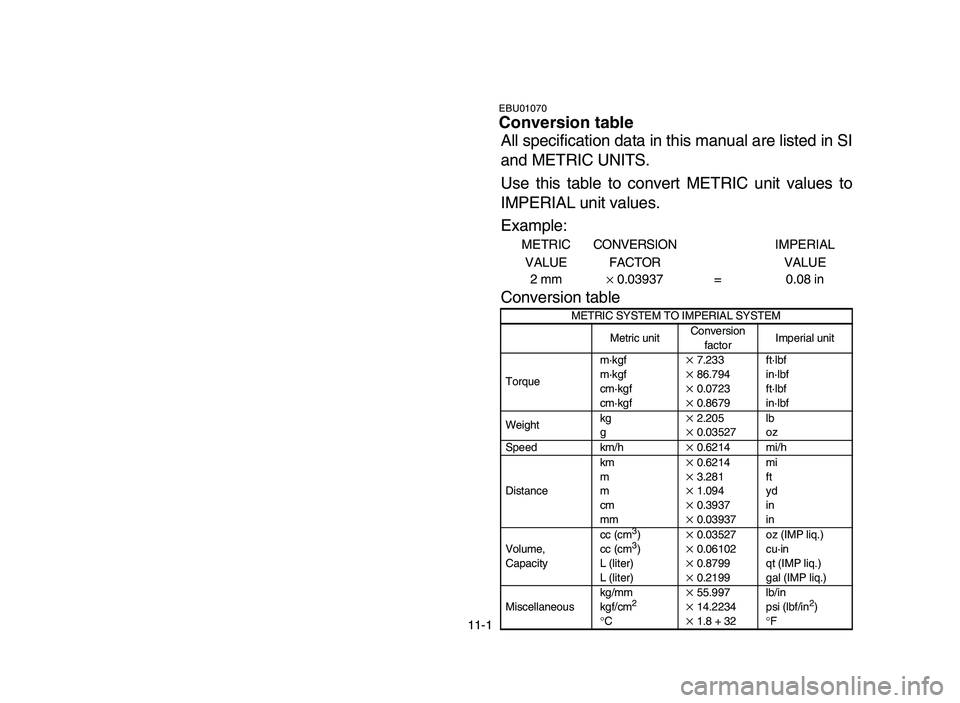

All specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm3)
cc (cm3)
L (liter)
L (liter)× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°F
EBU01070Conversion table
11-1
