YAMAHA YFZ450 2008 Manuale de Empleo (in Spanish)

8-22
1
2
3
4
5
6
78
9
10
11

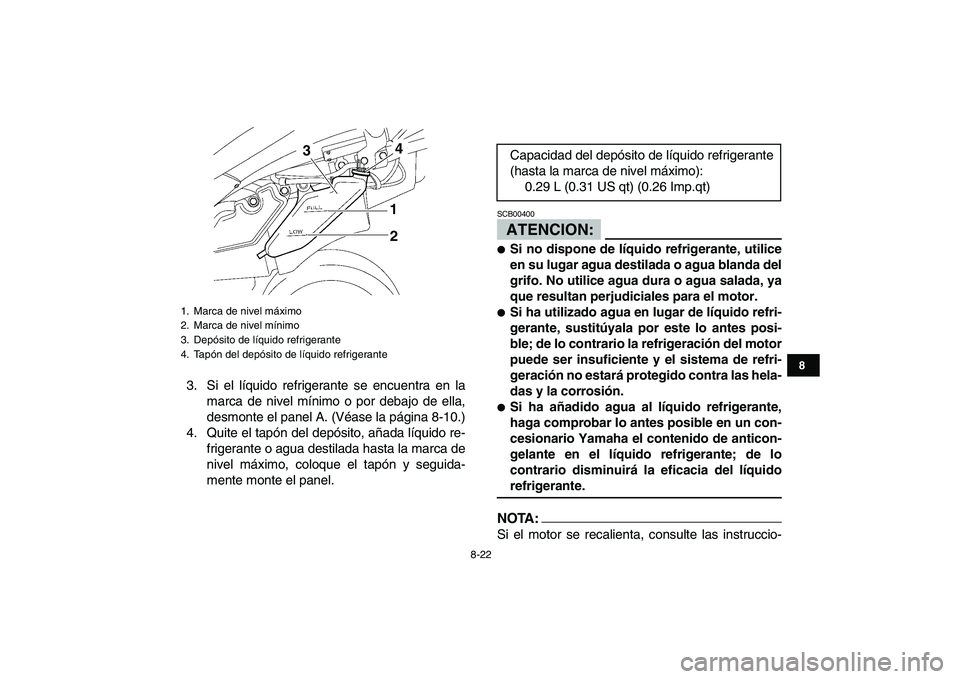

3. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
desmonte el panel A. (Véase la página 8-10.)
4. Quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte el panel.ATENCION:
SCB00400

Si no dispone de líquido refrigerante, utilice
en su lugar agua destilada o agua blanda del
grifo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor.

Si ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por este lo antes posi-
ble; de lo contrario la refrigeración del motor
puede ser insuficiente y el sistema de refri-
geración no estará protegido contra las hela-
das y la corrosión.

Si ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un con-
cesionario Yamaha el contenido de anticon-
gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquido
refrigerante.
NOTA:

Si el motor se recalienta, consulte las instruccio-
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Depósito de líquido refrigerante
4. Tapón del depósito de líquido refrigerante
1
24
3

Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.29 L (0.31 US qt) (0.26 Imp.qt)

8-23
1
2
3
4
5
6
78
9
10
11

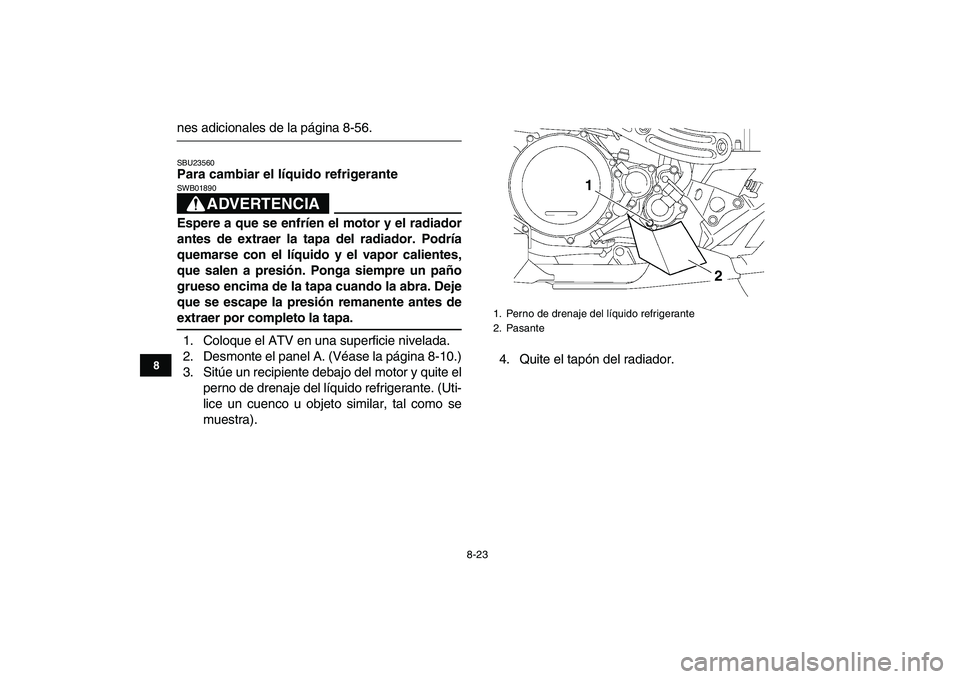

nes adicionales de la página 8-56.
SBU23560
Para cambiar el líquido refrigerante
ADVERTENCIA

SWB01890
Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel A. (Véase la página 8-10.)
3. Sitúe un recipiente debajo del motor y quite el
perno de drenaje del líquido refrigerante. (Uti-
lice un cuenco u objeto similar, tal como se
muestra).4. Quite el tapón del radiador.
1. Perno de drenaje del líquido refrigerante
2. Pasante
2 1

8-24
1
2
3
4
5
6
78
9
10
11

5. Desmonte el depósito de líquido refrigerante
quitando los pernos.
6. Quite el tapón del depósito de líquido refrige-
rante y seguidamente ponga el depósito boca
abajo para vaciarlo.7. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
8. Monte el depósito de líquido refrigerante colo-
cando los pernos.
9. Cambie la arandela del perno de drenaje si
está dañada, coloque el perno de drenaje del
líquido refrigerante y apriételo con el par es-
pecificado.
1. Tapa del radiador
1

1. Tapón del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
3. Perno
1 3
2

8-25
1
2
3
4
5
6
78
9
10
11

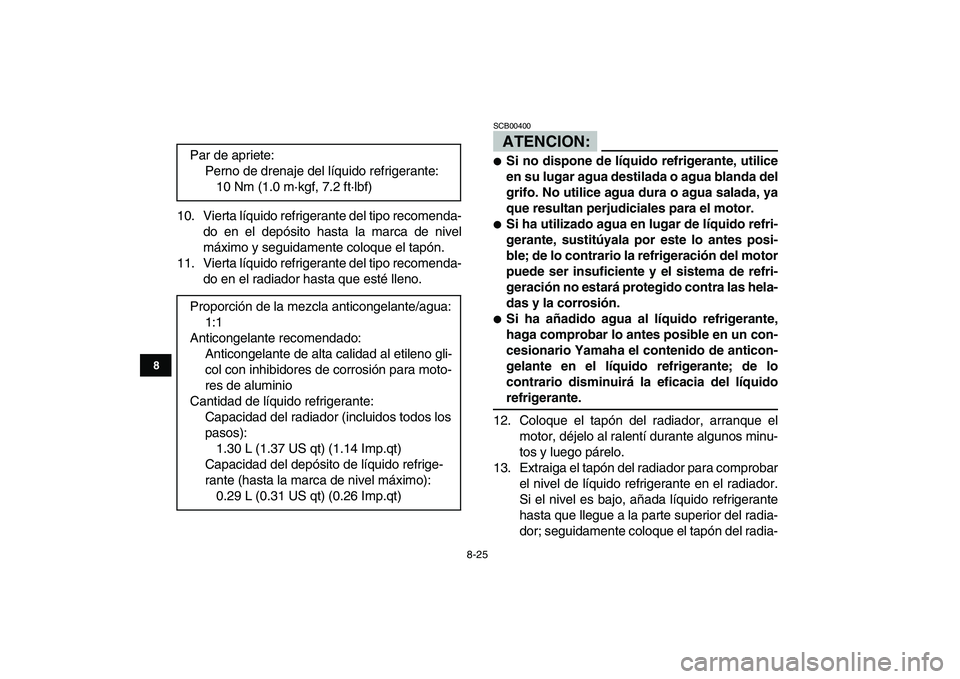

10. Vierta líquido refrigerante del tipo recomenda-
do en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
11. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.ATENCION:
SCB00400

Si no dispone de líquido refrigerante, utilice
en su lugar agua destilada o agua blanda del
grifo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor.

Si ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por este lo antes posi-
ble; de lo contrario la refrigeración del motor
puede ser insuficiente y el sistema de refri-
geración no estará protegido contra las hela-
das y la corrosión.

Si ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un con-
cesionario Yamaha el contenido de anticon-
gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquido
refrigerante.
12. Coloque el tapón del radiador, arranque el
motor, déjelo al ralentí durante algunos minu-
tos y luego párelo.
13. Extraiga el tapón del radiador para comprobar
el nivel de líquido refrigerante en el radiador.
Si el nivel es bajo, añada líquido refrigerante
hasta que llegue a la parte superior del radia-
dor; seguidamente coloque el tapón del radia- Par de apriete:
Perno de drenaje del líquido refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos):
1.30 L (1.37 US qt) (1.14 Imp.qt)
Capacidad del depósito de líquido refrige-
rante (hasta la marca de nivel máximo):
0.29 L (0.31 US qt) (0.26 Imp.qt)

8-26
1
2
3
4
5
6
78
9
10
11

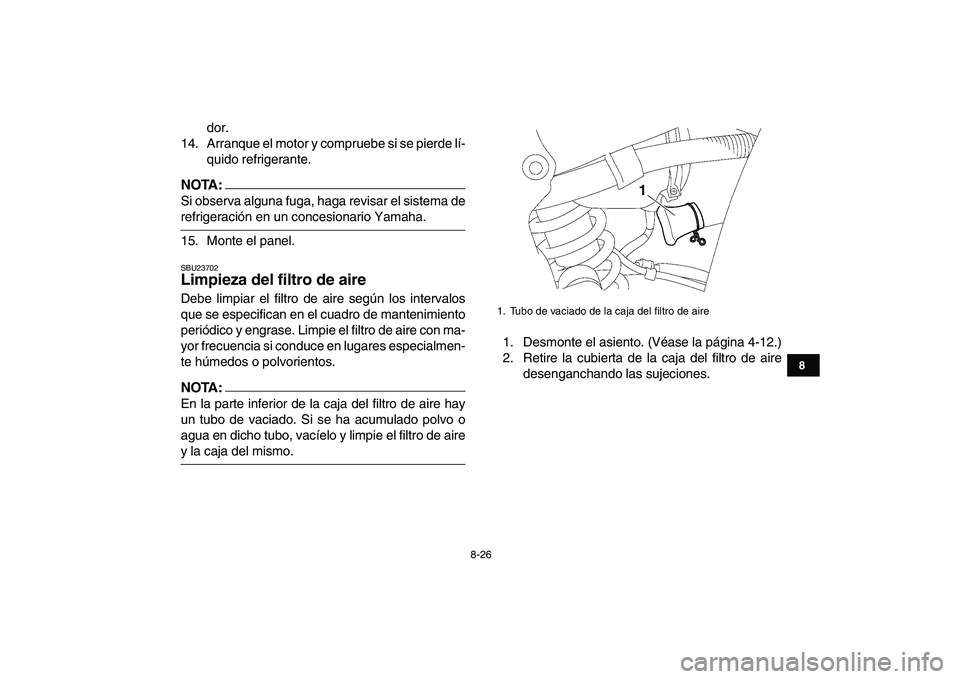

dor.
14. Arranque el motor y compruebe si se pierde lí-
quido refrigerante.
NOTA:

Si observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha.
15. Monte el panel.
SBU23702
Limpieza del filtro de aire
Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire con ma-
yor frecuencia si conduce en lugares especialmen-
te húmedos o polvorientos.
NOTA:

En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.1. Desmonte el asiento. (Véase la página 4-12.)
2. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
1. Tubo de vaciado de la caja del filtro de aire
1

8-27
1
2
3
4
5
6
78
9
10
11

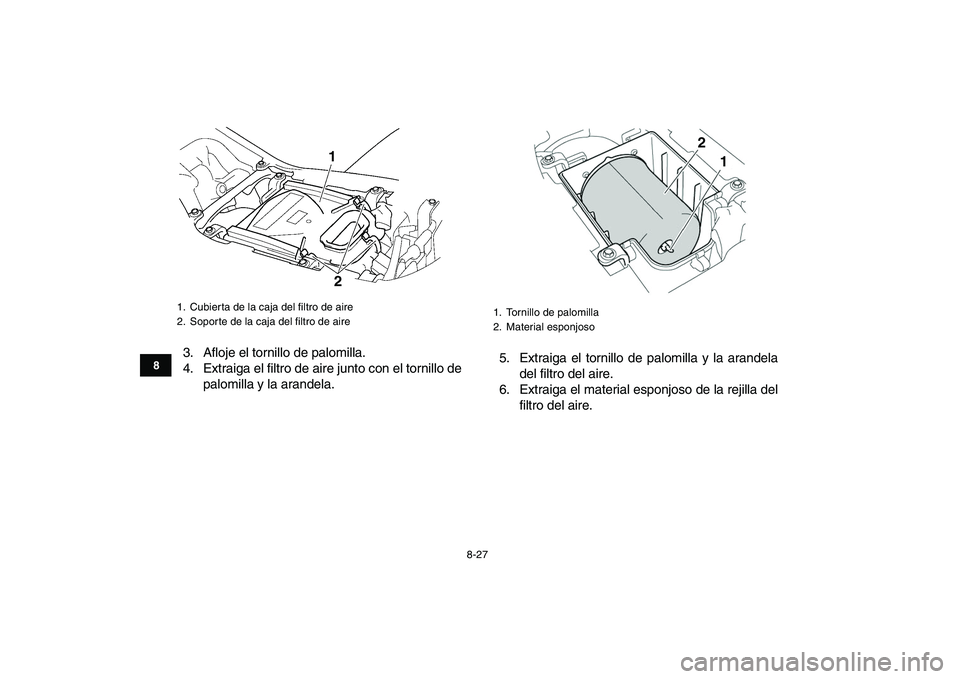

3. Afloje el tornillo de palomilla.
4. Extraiga el filtro de aire junto con el tornillo de
palomilla y la arandela.5. Extraiga el tornillo de palomilla y la arandela
del filtro del aire.
6. Extraiga el material esponjoso de la rejilla del
filtro del aire.
1. Cubierta de la caja del filtro de aire
2. Soporte de la caja del filtro de aire
2 1

1. Tornillo de palomilla
2. Material esponjoso
1 2

8-28
1
2
3
4
5
6
78
9
10
11

7. Lave el material esponjoso con disolvente,
suavemente pero a fondo.
ADVERTENCIA

SWB01940
Para limpiar el material esponjoso utilice siem-
pre un disolvente para la limpieza de piezas.
No utilice nunca disolventes con una tempera-
tura de inflamabilidad baja o gasolina para lim-
piar el material esponjoso, pues el motor
podría incendiarse o explotar.
8. Escurra el exceso de disolvente del materialesponjoso y déjelo secar.ATENCION:

SCB00440
Al escurrir el material esponjoso, no lo retuer-
za.
9. Compruebe el material esponjoso y cámbielo
si está dañado.
10. Aplique al material esponjoso un aceite de ca-
lidad para filtros de aire de espuma.
NOTA:

El material esponjoso debe estar húmedo, pero sin
gotear.
11. Tire del material esponjoso por encima de la
1. Material esponjoso
2. Bastidor del filtro de aire
1 2

8-29
1
2
3
4
5
6
78
9
10
11

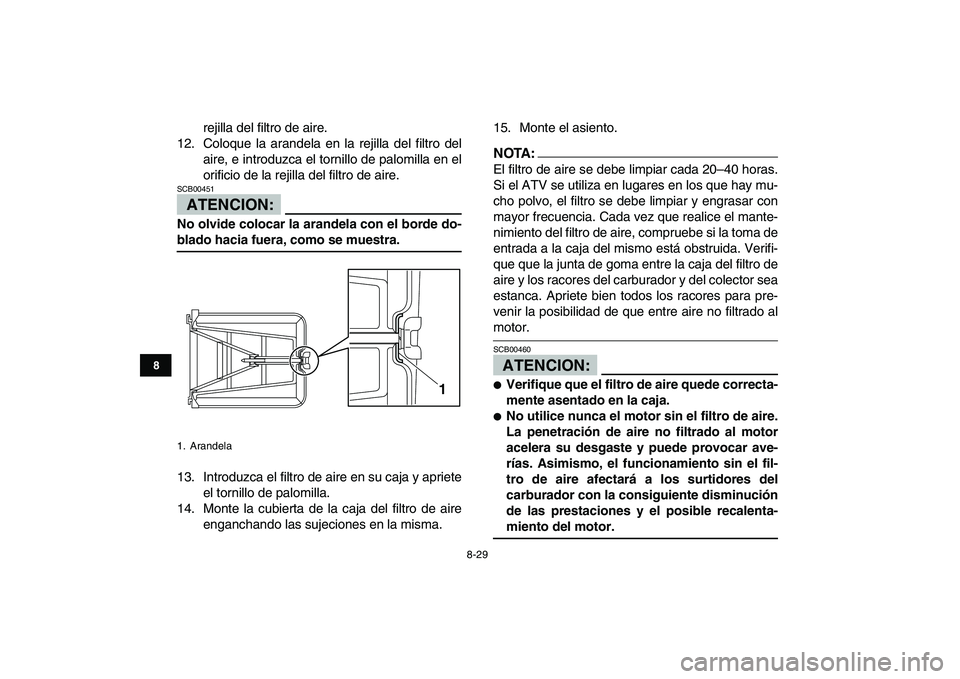

rejilla del filtro de aire.
12. Coloque la arandela en la rejilla del filtro del
aire, e introduzca el tornillo de palomilla en el
orificio de la rejilla del filtro de aire.
ATENCION:

SCB00451
No olvide colocar la arandela con el borde do-
blado hacia fuera, como se muestra.
13. Introduzca el filtro de aire en su caja y apriete
el tornillo de palomilla.
14. Monte la cubierta de la caja del filtro de aire
enganchando las sujeciones en la misma.15. Monte el asiento.
NOTA:

El filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.
ATENCION:

SCB00460

Verifique que el filtro de aire quede correcta-
mente asentado en la caja.

No utilice nunca el motor sin el filtro de aire.
La penetración de aire no filtrado al motor
acelera su desgaste y puede provocar ave-
rías. Asimismo, el funcionamiento sin el fil-
tro de aire afectará a los surtidores del
carburador con la consiguiente disminución
de las prestaciones y el posible recalenta-
miento del motor.
1. Arandela
1

8-30
1
2
3
4
5
6
78
9
10
11

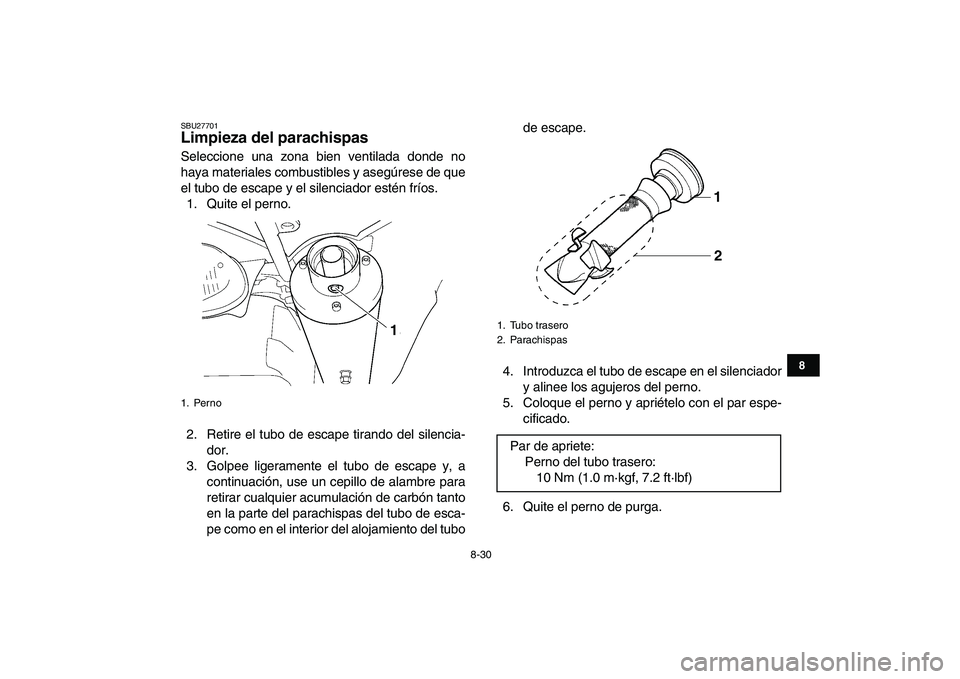

SBU27701
Limpieza del parachispas
Seleccione una zona bien ventilada donde no
haya materiales combustibles y asegúrese de que
el tubo de escape y el silenciador estén fríos.
1. Quite el perno.
2. Retire el tubo de escape tirando del silencia-
dor.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubode escape.
4. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del perno.
5. Coloque el perno y apriételo con el par espe-
cificado.
6. Quite el perno de purga.
1. Perno
1

1. Tubo trasero
2. Parachispas
Par de apriete:
Perno del tubo trasero:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2

8-31
1
2
3
4
5
6
78
9
10
11

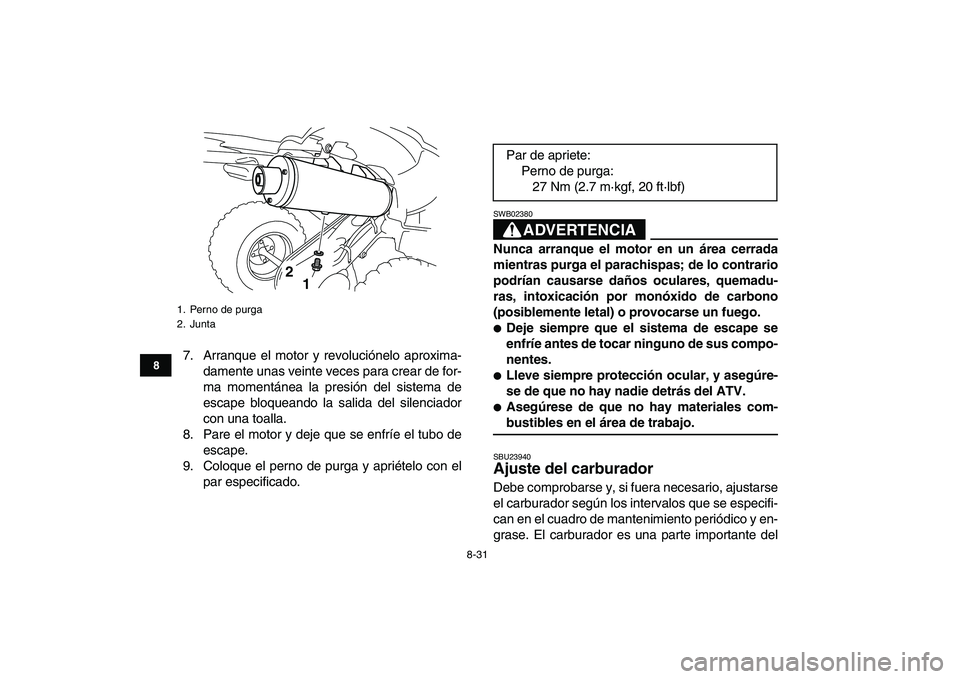

7. Arranque el motor y revoluciónelo aproxima-
damente unas veinte veces para crear de for-
ma momentánea la presión del sistema de
escape bloqueando la salida del silenciador
con una toalla.
8. Pare el motor y deje que se enfríe el tubo de
escape.
9. Coloque el perno de purga y apriételo con el
par especificado.
ADVERTENCIA

SWB02380
Nunca arranque el motor en un área cerrada
mientras purga el parachispas; de lo contrario
podrían causarse daños oculares, quemadu-
ras, intoxicación por monóxido de carbono
(posiblemente letal) o provocarse un fuego.

Deje siempre que el sistema de escape se
enfríe antes de tocar ninguno de sus compo-
nentes.

Lleve siempre protección ocular, y asegúre-
se de que no hay nadie detrás del ATV.

Asegúrese de que no hay materiales com-
bustibles en el área de trabajo.
SBU23940
Ajuste del carburador
Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante del
1. Perno de purga
2. Junta
1 2

Par de apriete:
Perno de purga:
27 Nm (2.7 m·kgf, 20 ft·lbf)
