YAMAHA YFZ450 2008 Manuale de Empleo (in Spanish)

8-42
1
2
3
4
5
6
78
9
10
11

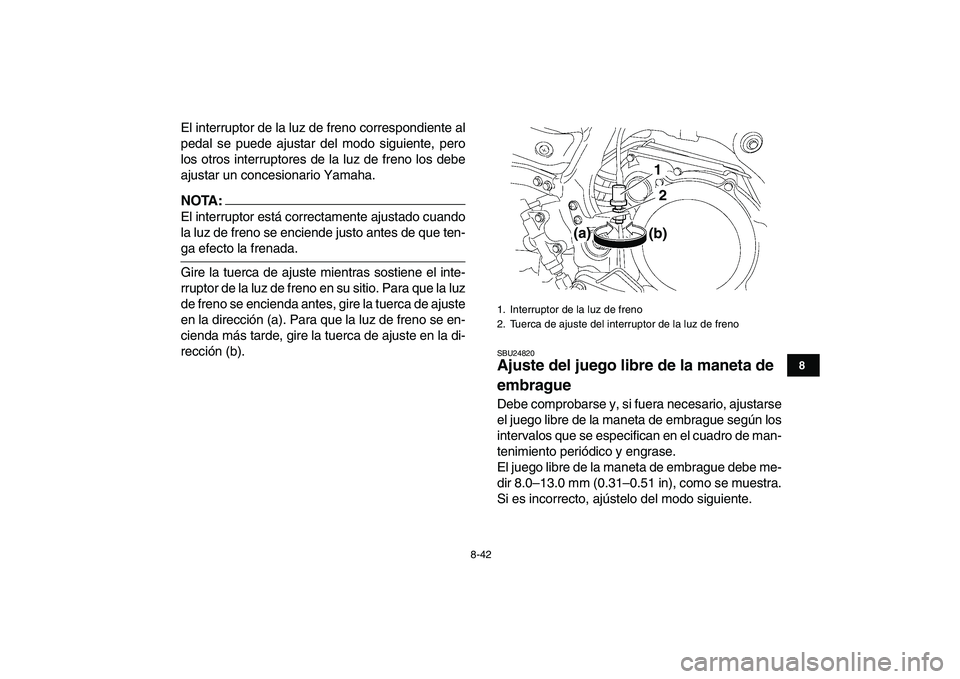

El interruptor de la luz de freno correspondiente al
pedal se puede ajustar del modo siguiente, pero
los otros interruptores de la luz de freno los debe
ajustar un concesionario Yamaha.
NOTA:

El interruptor está correctamente ajustado cuando
la luz de freno se enciende justo antes de que ten-
ga efecto la frenada.
Gire la tuerca de ajuste mientras sostiene el inte-
rruptor de la luz de freno en su sitio. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno se en-
cienda más tarde, gire la tuerca de ajuste en la di-
rección (b).
SBU24820
Ajuste del juego libre de la maneta de
embrague
Debe comprobarse y, si fuera necesario, ajustarse
el juego libre de la maneta de embrague según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre de la maneta de embrague debe me-
dir 8.0–13.0 mm (0.31–0.51 in), como se muestra.
Si es incorrecto, ajústelo del modo siguiente.
1. Interruptor de la luz de freno
2. Tuerca de ajuste del interruptor de la luz de freno
(a)
(b)1
2

8-43
1
2
3
4
5
6
78
9
10
11

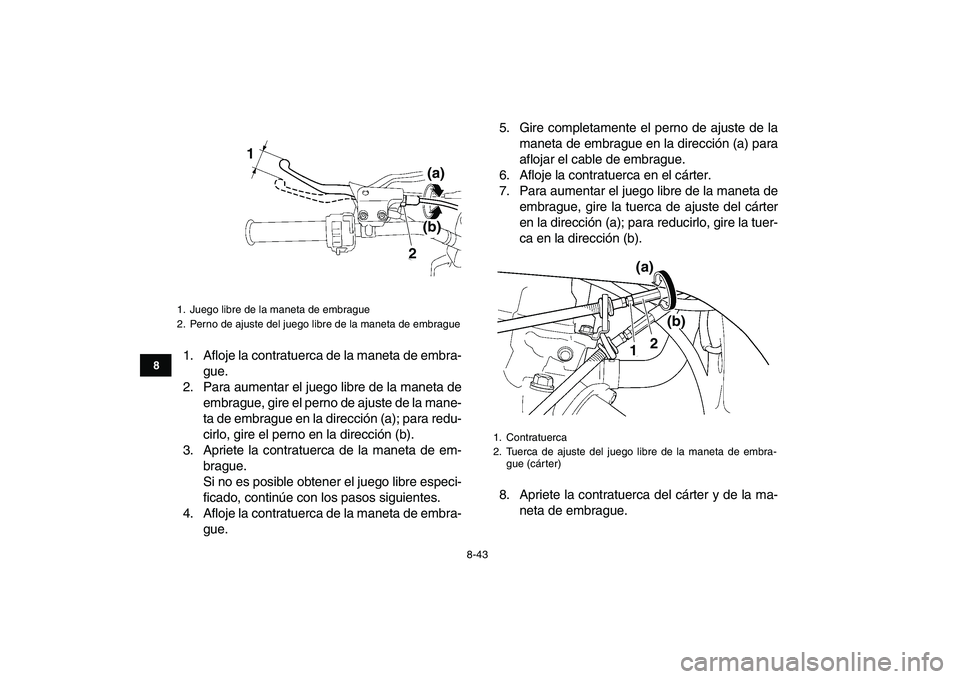

1. Afloje la contratuerca de la maneta de embra-
gue.
2. Para aumentar el juego libre de la maneta de
embrague, gire el perno de ajuste de la mane-
ta de embrague en la dirección (a); para redu-
cirlo, gire el perno en la dirección (b).
3. Apriete la contratuerca de la maneta de em-
brague.
Si no es posible obtener el juego libre especi-
ficado, continúe con los pasos siguientes.
4. Afloje la contratuerca de la maneta de embra-
gue.5. Gire completamente el perno de ajuste de la
maneta de embrague en la dirección (a) para
aflojar el cable de embrague.
6. Afloje la contratuerca en el cárter.
7. Para aumentar el juego libre de la maneta de
embrague, gire la tuerca de ajuste del cárter
en la dirección (a); para reducirlo, gire la tuer-
ca en la dirección (b).
8. Apriete la contratuerca del cárter y de la ma-
neta de embrague.
1. Juego libre de la maneta de embrague
2. Perno de ajuste del juego libre de la maneta de embrague
1
(a)
(b)
2

1. Contratuerca
2. Tuerca de ajuste del juego libre de la maneta de embra-
gue (cárter)
(a)
(b)
2
1

8-44
1
2
3
4
5
6
78
9
10
11

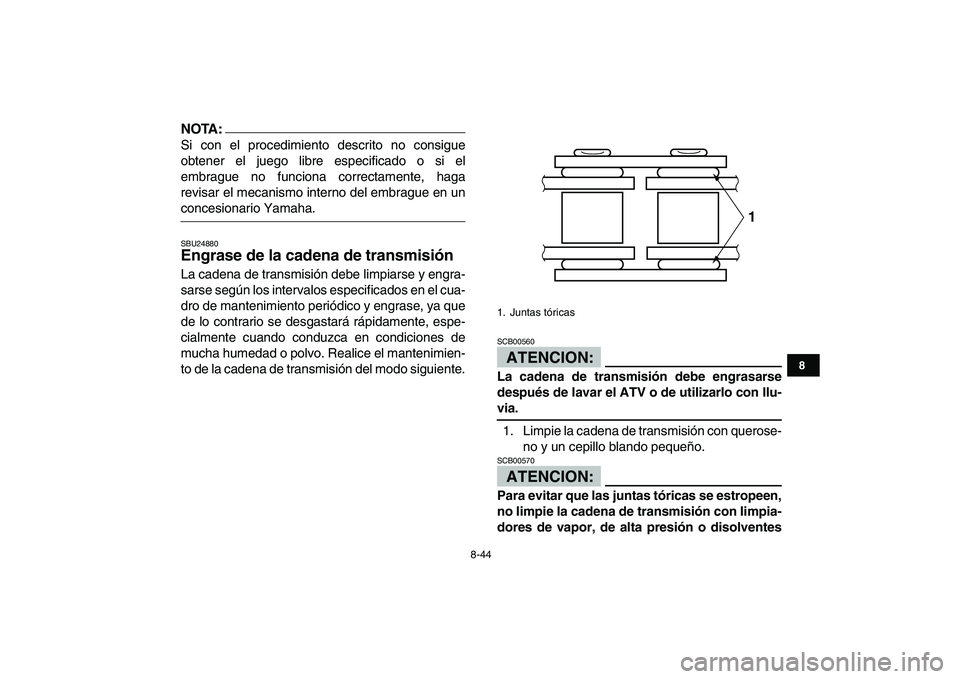

NOTA:

Si con el procedimiento descrito no consigue
obtener el juego libre especificado o si el
embrague no funciona correctamente, haga
revisar el mecanismo interno del embrague en un
concesionario Yamaha.
SBU24880
Engrase de la cadena de transmisión
La cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el cua-
dro de mantenimiento periódico y engrase, ya que
de lo contrario se desgastará rápidamente, espe-
cialmente cuando conduzca en condiciones de
mucha humedad o polvo. Realice el mantenimien-
to de la cadena de transmisión del modo siguiente.ATENCION:

SCB00560
La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via.
1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.
ATENCION:

SCB00570
Para evitar que las juntas tóricas se estropeen,
no limpie la cadena de transmisión con limpia-
dores de vapor, de alta presión o disolventes
1. Juntas tóricas
1

8-45
1
2
3
4
5
6
78
9
10
11

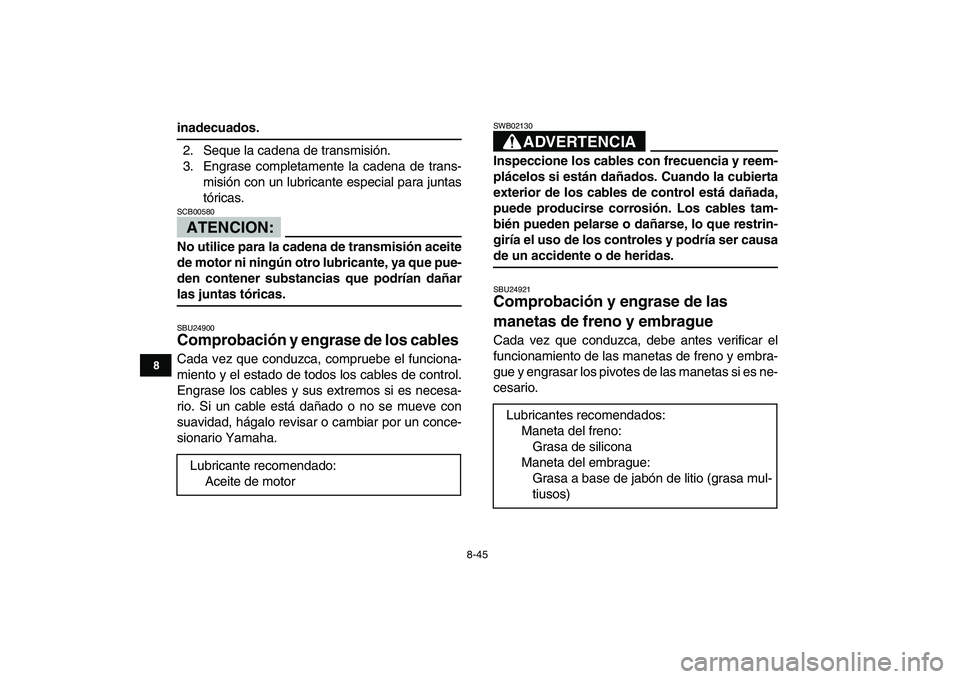

inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas.
ATENCION:

SCB00580
No utilice para la cadena de transmisión aceite
de motor ni ningún otro lubricante, ya que pue-
den contener substancias que podrían dañar
las juntas tóricas.
SBU24900
Comprobación y engrase de los cables
Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.ADVERTENCIA
SWB02130
Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables tam-
bién pueden pelarse o dañarse, lo que restrin-
giría el uso de los controles y podría ser causa
de un accidente o de heridas.
SBU24921
Comprobación y engrase de las
manetas de freno y embrague
Cada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es ne-
cesario.
Lubricante recomendado:
Aceite de motor
Lubricantes recomendados:
Maneta del freno:
Grasa de silicona
Maneta del embrague:
Grasa a base de jabón de litio (grasa mul-
tiusos)

8-46
1
2
3
4
5
6
78
9
10
11

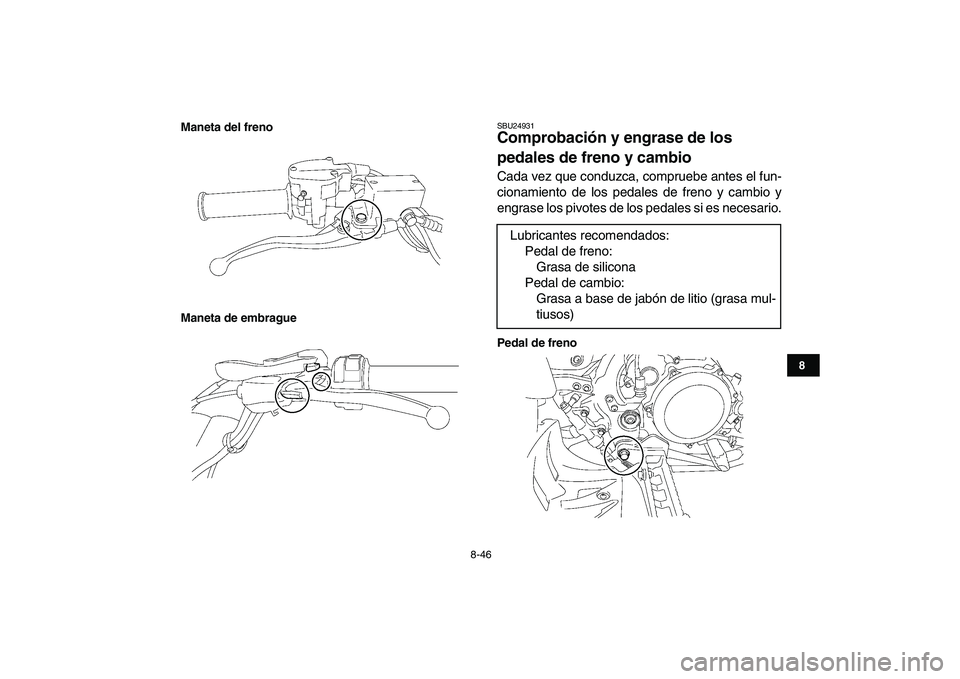

Maneta del freno
Maneta de embrague

SBU24931
Comprobación y engrase de los
pedales de freno y cambio
Cada vez que conduzca, compruebe antes el fun-
cionamiento de los pedales de freno y cambio y
engrase los pivotes de los pedales si es necesario.
Pedal de freno
Lubricantes recomendados:
Pedal de freno:
Grasa de silicona
Pedal de cambio:
Grasa a base de jabón de litio (grasa mul-
tiusos)

8-47
1
2
3
4
5
6
78
9
10
11

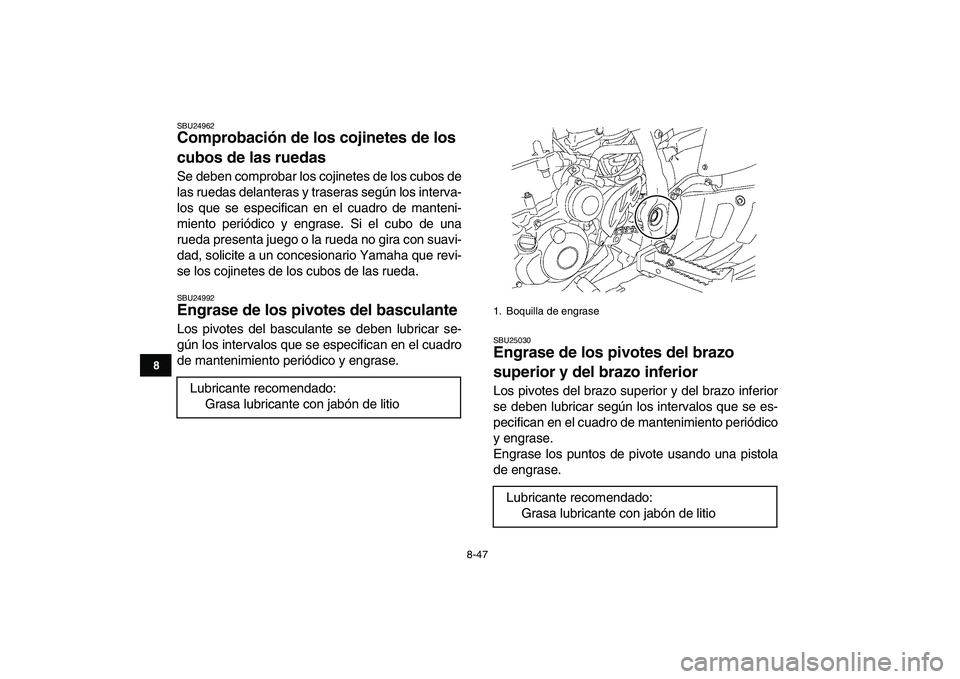

SBU24962
Comprobación de los cojinetes de los
cubos de las ruedas
Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.
SBU24992
Engrase de los pivotes del basculante
Los pivotes del basculante se deben lubricar se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SBU25030
Engrase de los pivotes del brazo
superior y del brazo inferior
Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
Engrase los puntos de pivote usando una pistola
de engrase. Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase
Lubricante recomendado:
Grasa lubricante con jabón de litio

8-48
1
2
3
4
5
6
78
9
10
11

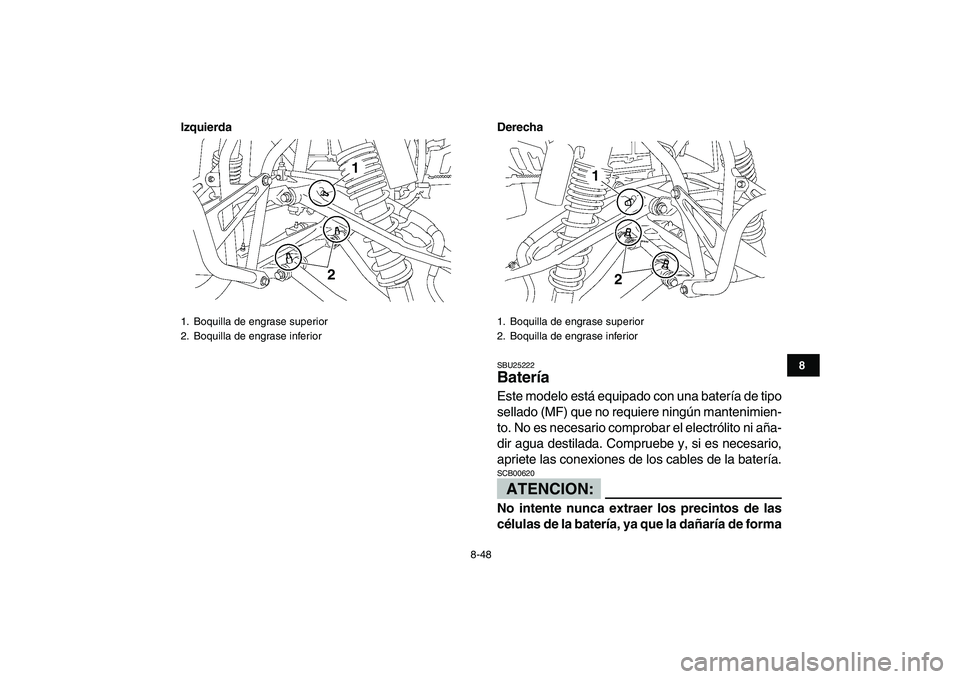

Izquierda Derecha

SBU25222
Batería
Este modelo está equipado con una batería de tipo
sellado (MF) que no requiere ningún mantenimien-
to. No es necesario comprobar el electrólito ni aña-
dir agua destilada. Compruebe y, si es necesario,
apriete las conexiones de los cables de la batería.ATENCION:
SCB00620
No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de forma
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
21

1. Boquilla de engrase superior
2. Boquilla de engrase inferior
2 1

8-49
1
2
3
4
5
6
78
9
10
11

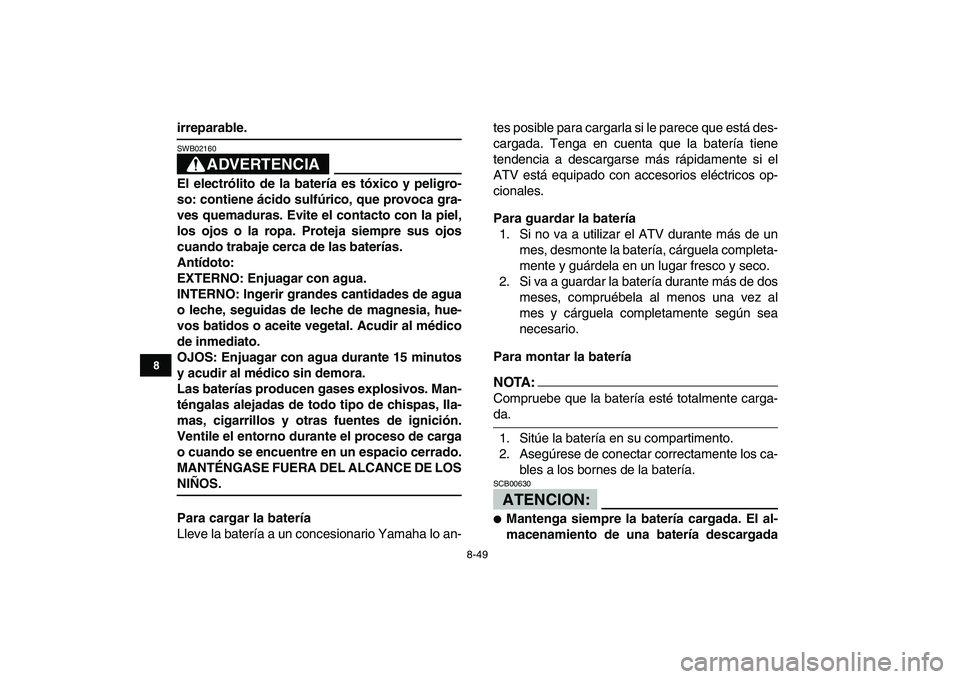

irreparable.
ADVERTENCIA

SWB02160
El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-tes posible para cargarla si le parece que está des-
cargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.
Para guardar la batería
1. Si no va a utilizar el ATV durante más de un
mes, desmonte la batería, cárguela completa-
mente y guárdela en un lugar fresco y seco.
2. Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al
mes y cárguela completamente según sea
necesario.
Para montar la batería
NOTA:

Compruebe que la batería esté totalmente carga-
da.
1. Sitúe la batería en su compartimento.
2. Asegúrese de conectar correctamente los ca-
bles a los bornes de la batería.
ATENCION:

SCB00630

Mantenga siempre la batería cargada. El al-
macenamiento de una batería descargada

8-50
1
2
3
4
5
6
78
9
10
11

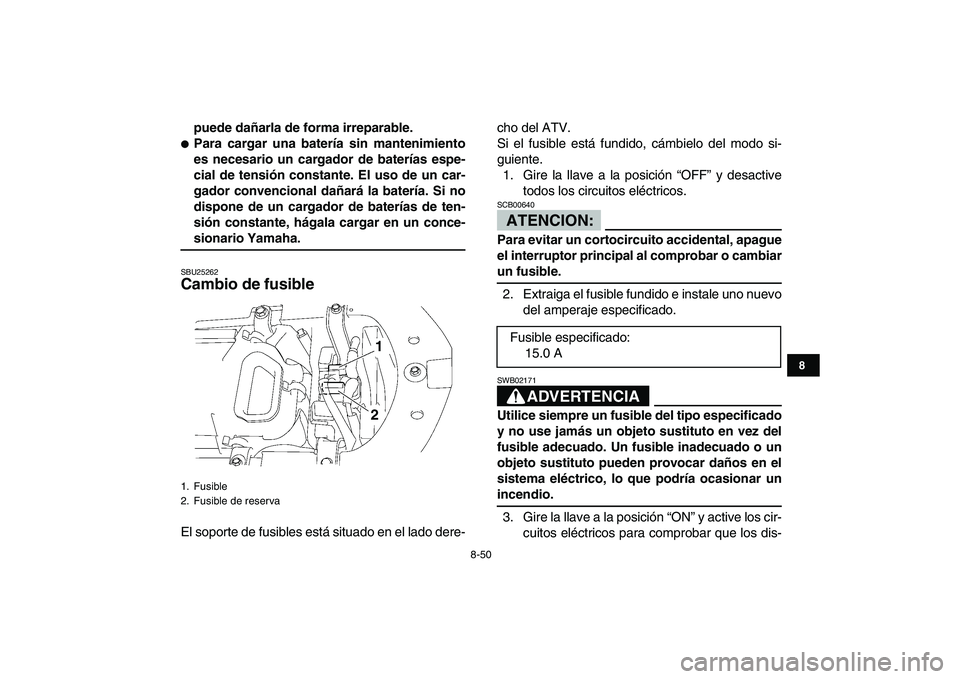

puede dañarla de forma irreparable.

Para cargar una batería sin mantenimiento
es necesario un cargador de baterías espe-
cial de tensión constante. El uso de un car-
gador convencional dañará la batería. Si no
dispone de un cargador de baterías de ten-
sión constante, hágala cargar en un conce-
sionario Yamaha.
SBU25262
Cambio de fusible
El soporte de fusibles está situado en el lado dere-cho del ATV.
Si el fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive
todos los circuitos eléctricos.
ATENCION:

SCB00640
Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.
2. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado.ADVERTENCIA

SWB02171
Utilice siempre un fusible del tipo especificado
y no use jamás un objeto sustituto en vez del
fusible adecuado. Un fusible inadecuado o un
objeto sustituto pueden provocar daños en el
sistema eléctrico, lo que podría ocasionar un
incendio.
3. Gire la llave a la posición “ON” y active los cir-
cuitos eléctricos para comprobar que los dis-
1. Fusible
2. Fusible de reserva
1
2

Fusible especificado:
15.0 A

8-51
1
2
3
4
5
6
78
9
10
11

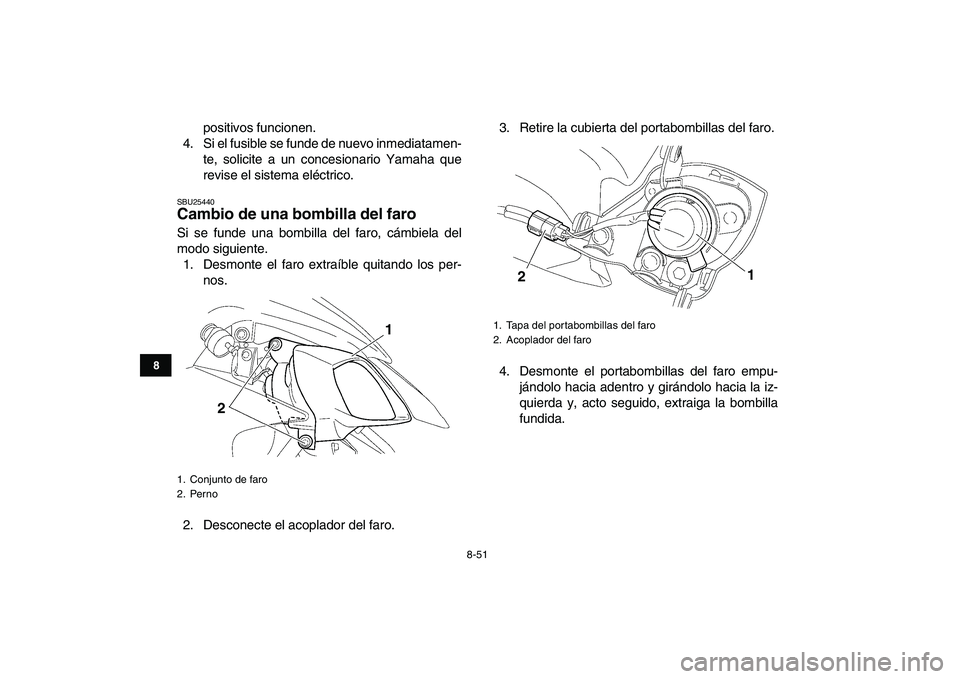

positivos funcionen.
4. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que
revise el sistema eléctrico.
SBU25440
Cambio de una bombilla del faro
Si se funde una bombilla del faro, cámbiela del
modo siguiente.
1. Desmonte el faro extraíble quitando los per-
nos.
2. Desconecte el acoplador del faro.3. Retire la cubierta del portabombillas del faro.
4. Desmonte el portabombillas del faro empu-
jándolo hacia adentro y girándolo hacia la iz-
quierda y, acto seguido, extraiga la bombilla
fundida.
1. Conjunto de faro
2. Perno
21

1. Tapa del portabombillas del faro
2. Acoplador del faro
1
2
