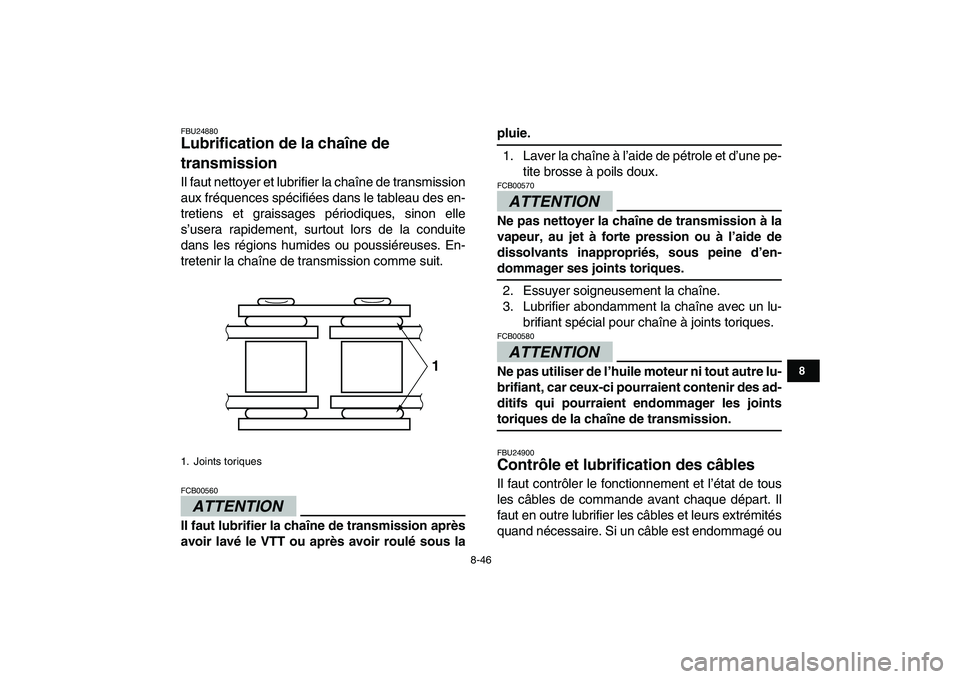

FBU24880
Lubrification de la chaîne de
transmission
Il faut nettoyer et lubrifier la chaîne de transmission
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques, sinon elle
s’usera rapidement, surtout lors de la conduite
dans les régions humides ou poussiéreuses. En-
tretenir la chaîne de transmission comme suit.
ATTENTION

FCB00560
Il faut lubrifier la chaîne de transmission après
avoir lavé le VTT ou après avoir roulé sous la
pluie.
1. Laver la chaîne à l’aide de pétrole et d’une pe-
tite brosse à poils doux.
ATTENTION

FCB00570
Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, sous peine d’en-
dommager ses joints toriques.
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec un lu-
brifiant spécial pour chaîne à joints toriques.
ATTENTION

FCB00580
Ne pas utiliser de l’huile moteur ni tout autre lu-
brifiant, car ceux-ci pourraient contenir des ad-
ditifs qui pourraient endommager les joints
toriques de la chaîne de transmission.
FBU24900
Contrôle et lubrification des câbles
Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
1. Joints toriques
1

8-47
1
2
3
4
5
6
78
9
10
11

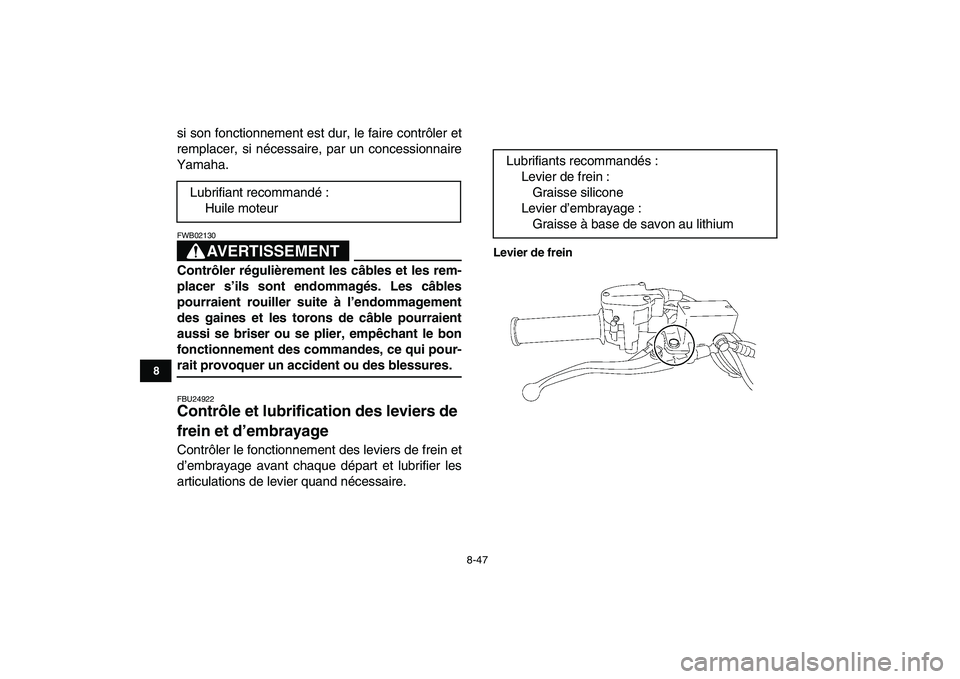

si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT

FWB02130
Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-
rait provoquer un accident ou des blessures.
FBU24922
Contrôle et lubrification des leviers de
frein et d’embrayage
Contrôler le fonctionnement des leviers de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.
Levier de frein
Lubrifiant recommandé :
Huile moteur
Lubrifiants recommandés :
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au lithium

8-48
1
2
3
4
5
6
78
9
10
11

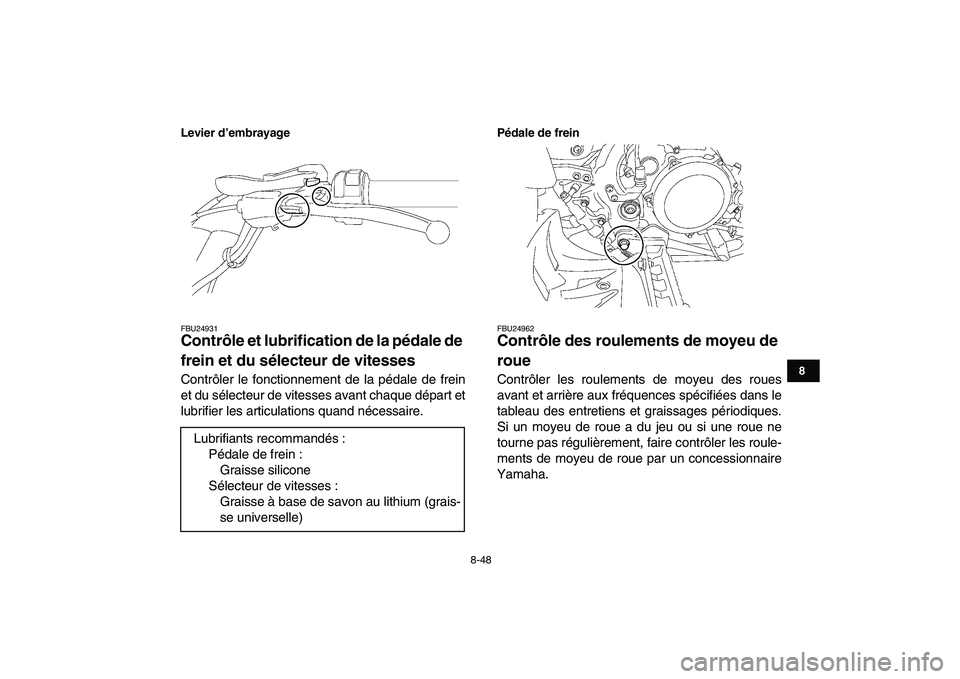

Levier d’embrayage

FBU24931
Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses
Contrôler le fonctionnement de la pédale de frein
et du sélecteur de vitesses avant chaque départ et
lubrifier les articulations quand nécessaire.
Pédale de frein
FBU24962
Contrôle des roulements de moyeu de
roue
Contrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha. Lubrifiants recommandés :
Pédale de frein :
Graisse silicone
Sélecteur de vitesses :
Graisse à base de savon au lithium (grais-
se universelle)

8-49
1
2
3
4
5
6
78
9
10
11

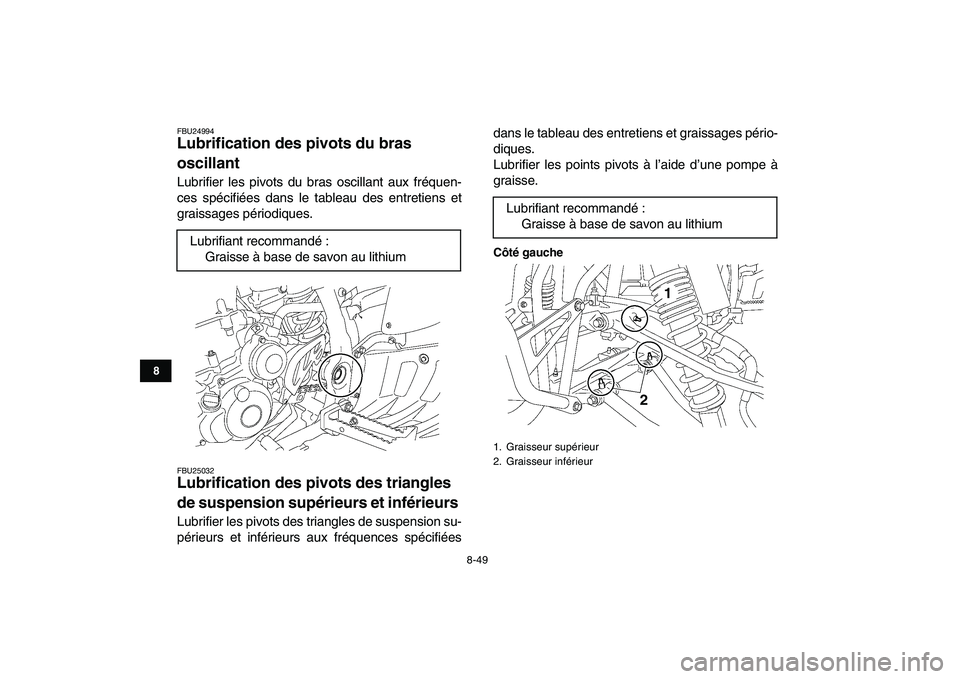

FBU24994
Lubrification des pivots du bras
oscillant
Lubrifier les pivots du bras oscillant aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
FBU25032
Lubrification des pivots des triangles
de suspension supérieurs et inférieurs
Lubrifier les pivots des triangles de suspension su-
périeurs et inférieurs aux fréquences spécifiéesdans le tableau des entretiens et graissages pério-
diques.
Lubrifier les points pivots à l’aide d’une pompe à
graisse.
Côté gauche
Lubrifiant recommandé :
Graisse à base de savon au lithium
Lubrifiant recommandé :
Graisse à base de savon au lithium
1. Graisseur supérieur
2. Graisseur inférieur
21

8-50
1
2
3
4
5
6
78
9
10
11

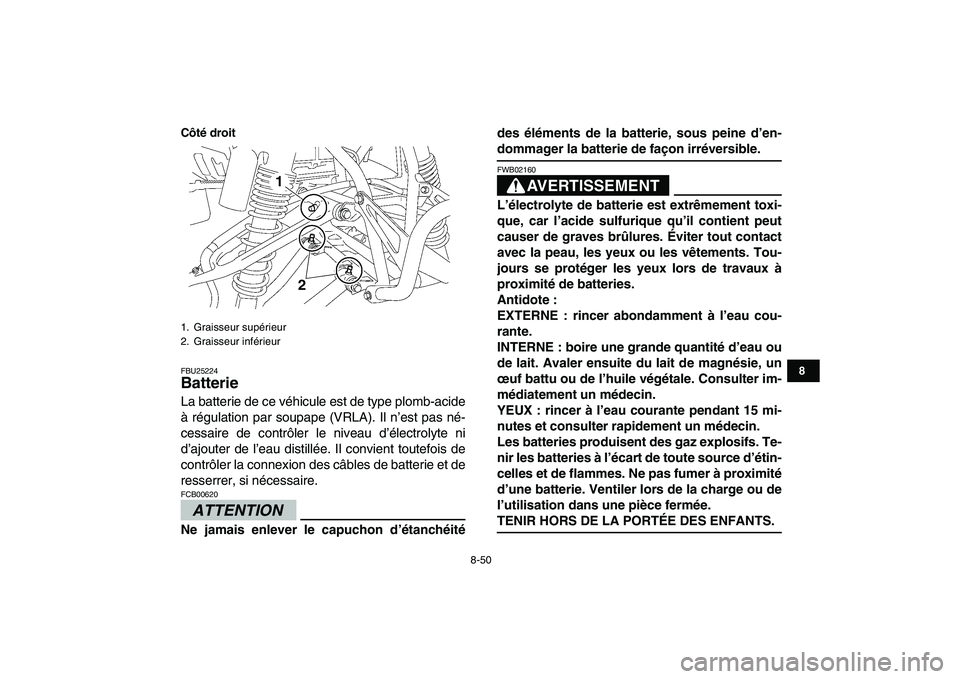

Côté droit

FBU25224
Batterie
La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.
ATTENTION

FCB00620
Ne jamais enlever le capuchon d’étanchéitédes éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible.AVERTISSEMENT
FWB02160
L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
1. Graisseur supérieur
2. Graisseur inférieur
2 1

8-51
1
2
3
4
5
6
78
9
10
11

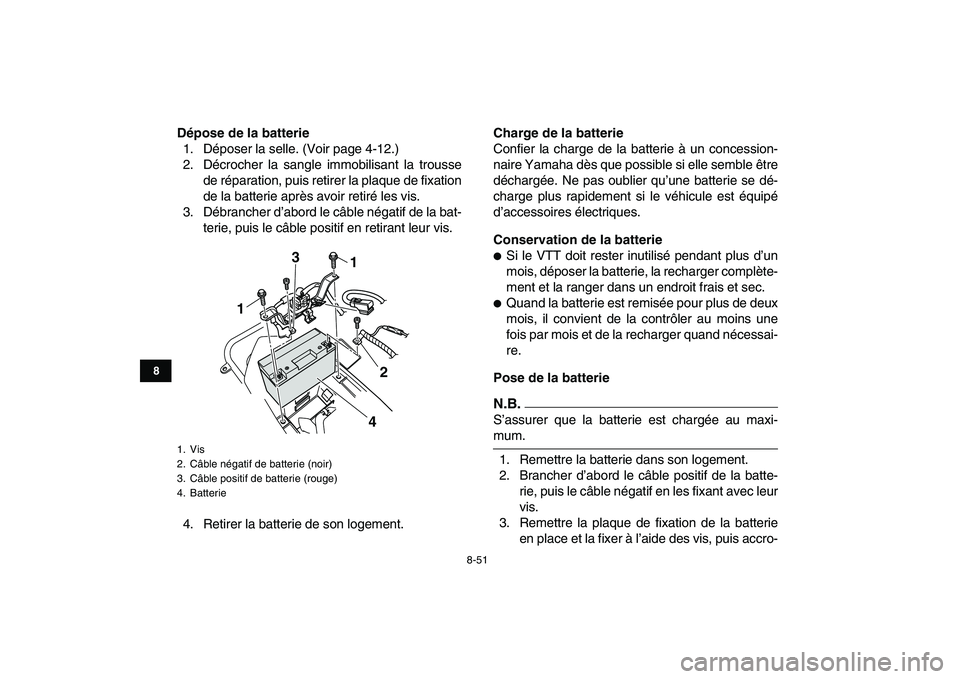

Dépose de la batterie
1. Déposer la selle. (Voir page 4-12.)
2. Décrocher la sangle immobilisant la trousse
de réparation, puis retirer la plaque de fixation
de la batterie après avoir retiré les vis.
3. Débrancher d’abord le câble négatif de la bat-
terie, puis le câble positif en retirant leur vis.
4. Retirer la batterie de son logement.
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
Conservation de la batterie


Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complète-
ment et la ranger dans un endroit frais et sec.

Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand nécessai-
re.
Pose de la batterie
N.B.

S’assurer que la batterie est chargée au maxi-
mum.
1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte-
rie, puis le câble négatif en les fixant avec leur
vis.
3. Remettre la plaque de fixation de la batterie
en place et la fixer à l’aide des vis, puis accro-
1. Vis
2. Câble négatif de batterie (noir)
3. Câble positif de batterie (rouge)
4. Batterie
1
1
2 3
4

8-52
1
2
3
4
5
6
78
9
10
11

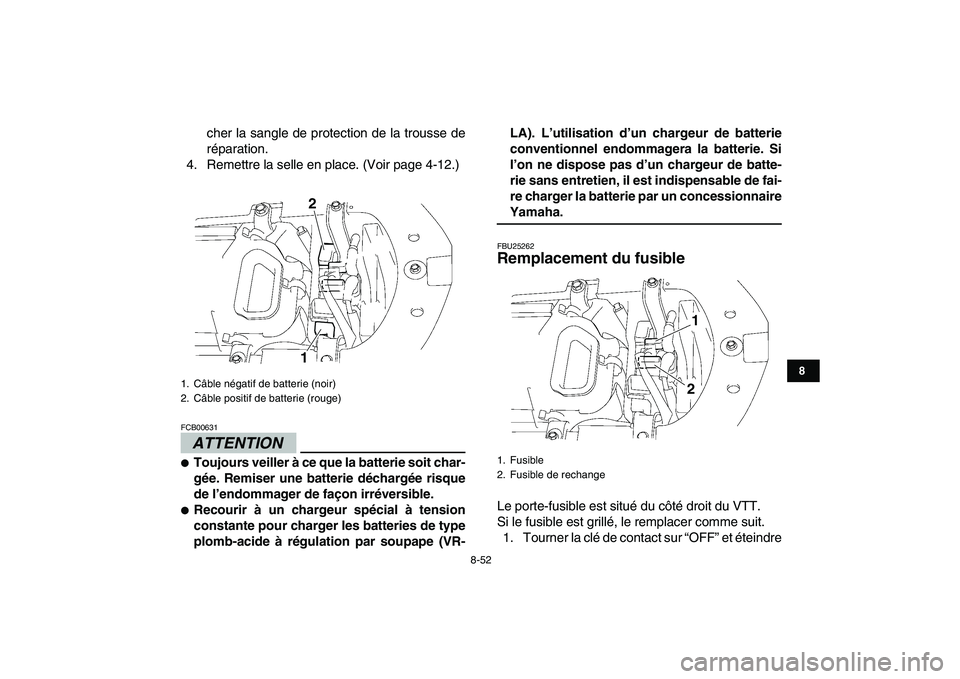

cher la sangle de protection de la trousse de
réparation.
4. Remettre la selle en place. (Voir page 4-12.)
ATTENTION

FCB00631

Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque
de l’endommager de façon irréversible.

Recourir à un chargeur spécial à tension
constante pour charger les batteries de type
plomb-acide à régulation par soupape (VR-LA). L’utilisation d’un chargeur de batterie
conventionnel endommagera la batterie. Si
l’on ne dispose pas d’un chargeur de batte-
rie sans entretien, il est indispensable de fai-
re charger la batterie par un concessionnaire
Yamaha.
FBU25262
Remplacement du fusible
Le porte-fusible est situé du côté droit du VTT.
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
1. Câble négatif de batterie (noir)
2. Câble positif de batterie (rouge)
2
1

1. Fusible
2. Fusible de rechange
1
2

8-53
1
2
3
4
5
6
78
9
10
11

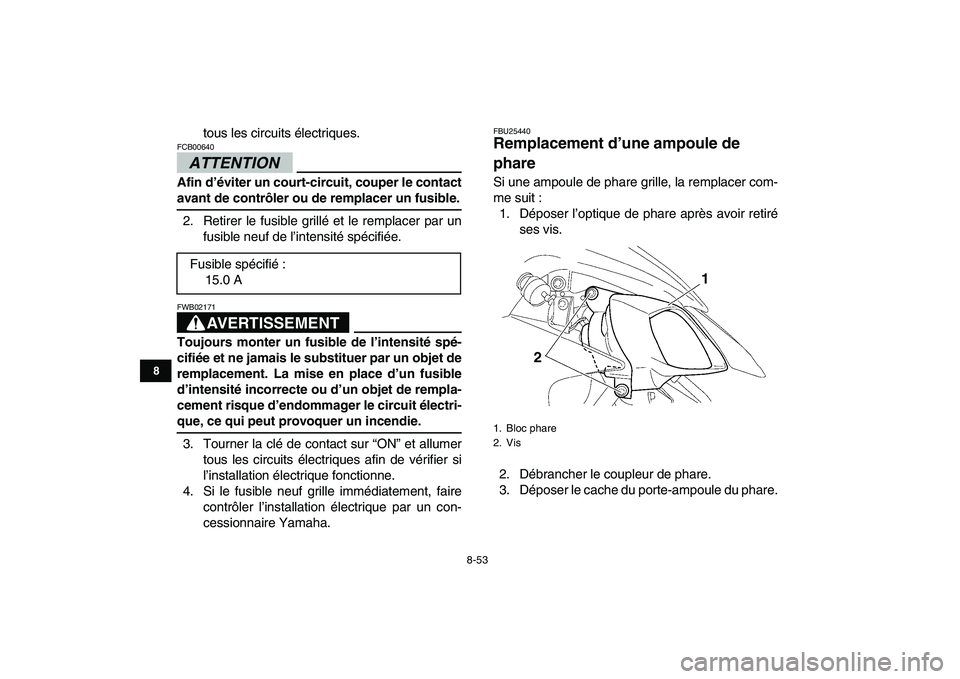

tous les circuits électriques.
ATTENTION

FCB00640
Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
2. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT

FWB02171
Toujours monter un fusible de l’intensité spé-
cifiée et ne jamais le substituer par un objet de
remplacement. La mise en place d’un fusible
d’intensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit électri-
que, ce qui peut provoquer un incendie.
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’installation électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.
FBU25440
Remplacement d’une ampoule de
phare
Si une ampoule de phare grille, la remplacer com-
me suit :
1. Déposer l’optique de phare après avoir retiré
ses vis.
2. Débrancher le coupleur de phare.
3. Déposer le cache du porte-ampoule du phare. Fusible spécifié :
15.0 A
1. Bloc phare
2. Vis
21

8-54
1
2
3
4
5
6
78
9
10
11

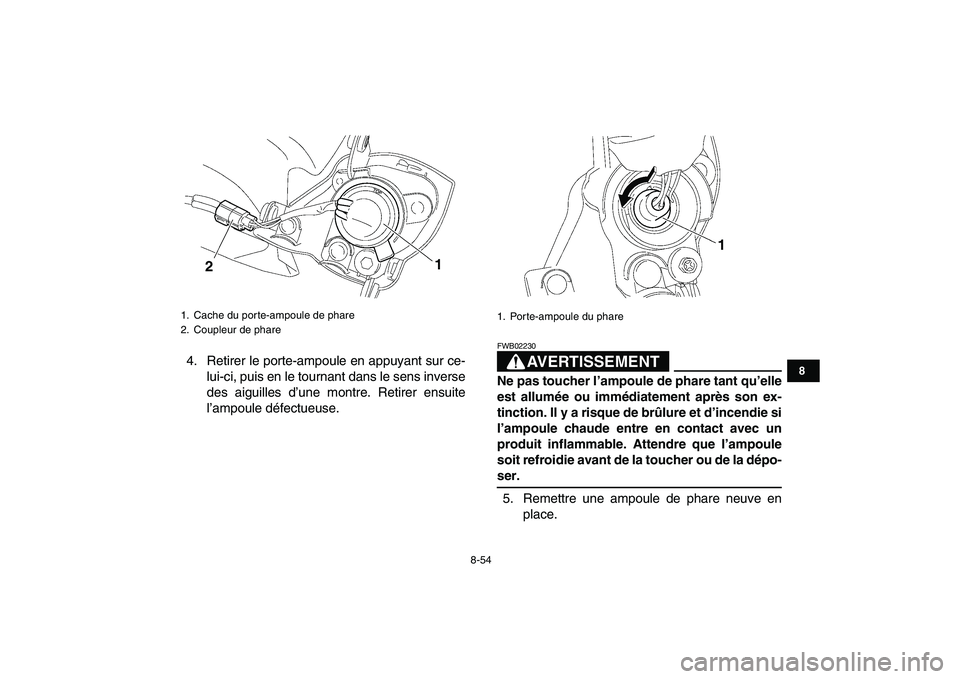

4. Retirer le porte-ampoule en appuyant sur ce-
lui-ci, puis en le tournant dans le sens inverse
des aiguilles d’une montre. Retirer ensuite
l’ampoule défectueuse.
AVERTISSEMENT
FWB02230
Ne pas toucher l’ampoule de phare tant qu’elle
est allumée ou immédiatement après son ex-
tinction. Il y a risque de brûlure et d’incendie si
l’ampoule chaude entre en contact avec un
produit inflammable. Attendre que l’ampoule
soit refroidie avant de la toucher ou de la dépo-
ser.
5. Remettre une ampoule de phare neuve en
place.
1. Cache du porte-ampoule de phare
2. Coupleur de phare
1
2

1. Porte-ampoule du phare
1

8-55
1
2
3
4
5
6
78
9
10
11

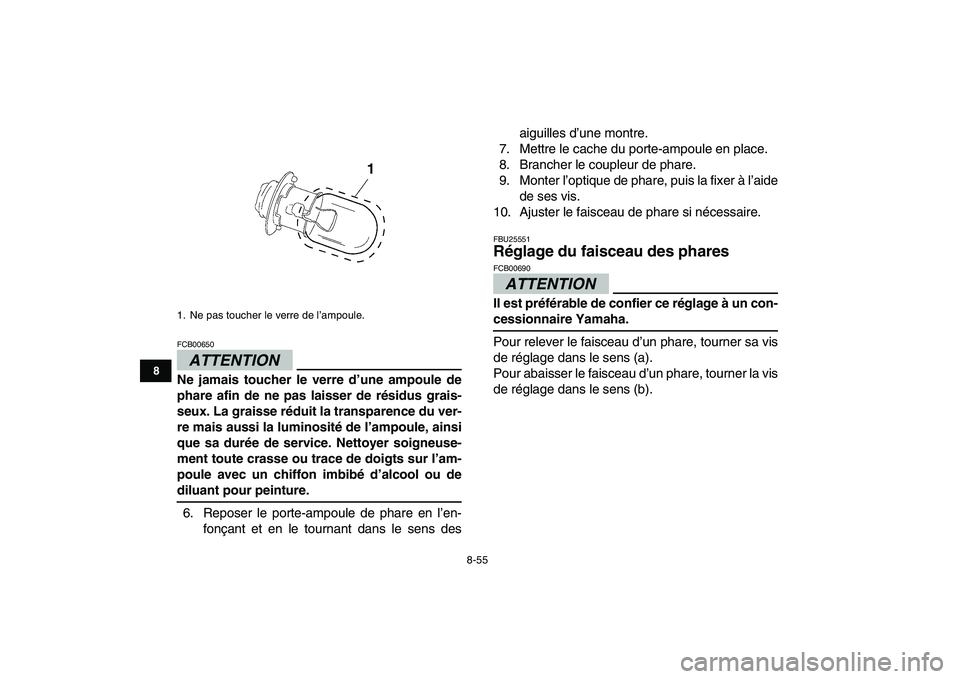

ATTENTION

FCB00650
Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du ver-
re mais aussi la luminosité de l’ampoule, ainsi
que sa durée de service. Nettoyer soigneuse-
ment toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou de
diluant pour peinture.
6. Reposer le porte-ampoule de phare en l’en-
fonçant et en le tournant dans le sens desaiguilles d’une montre.
7. Mettre le cache du porte-ampoule en place.
8. Brancher le coupleur de phare.
9. Monter l’optique de phare, puis la fixer à l’aide
de ses vis.
10. Ajuster le faisceau de phare si nécessaire.
FBU25551
Réglage du faisceau des phares
ATTENTION

FCB00690
Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.
Pour relever le faisceau d’un phare, tourner sa vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
1. Ne pas toucher le verre de l’ampoule.
