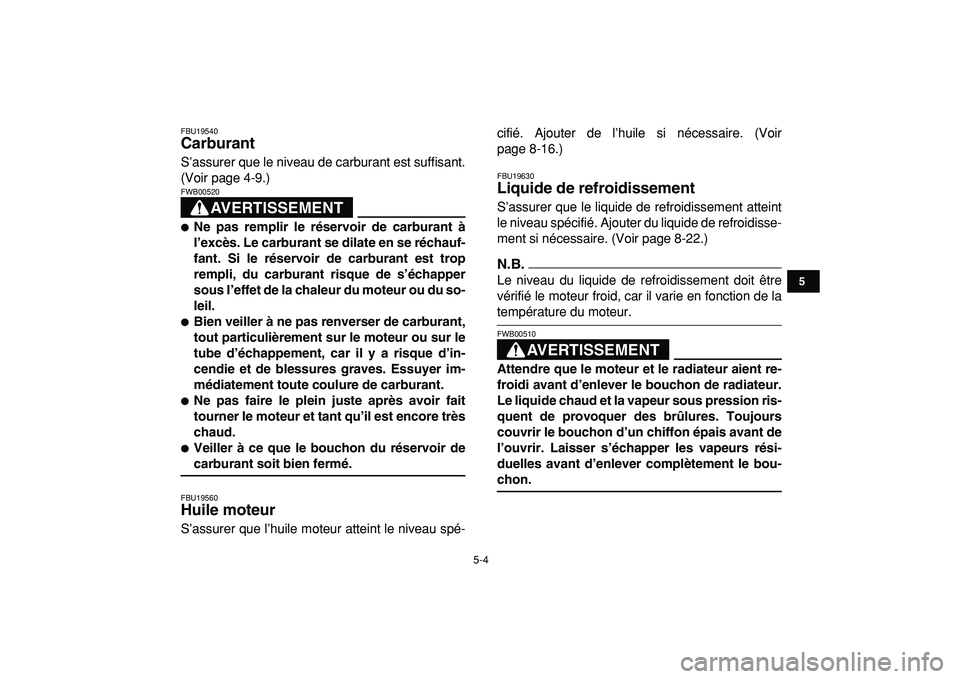

5-4
1
2
3
45
6
7
8
9
10
11

FBU19540
Carburant
S’assurer que le niveau de carburant est suffisant.
(Voir page 4-9.)
AVERTISSEMENT

FWB00520

Ne pas remplir le réservoir de carburant à
l’excès. Le carburant se dilate en se réchauf-
fant. Si le réservoir de carburant est trop
rempli, du carburant risque de s’échapper
sous l’effet de la chaleur du moteur ou du so-
leil.

Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tube d’échappement, car il y a risque d’in-
cendie et de blessures graves. Essuyer im-
médiatement toute coulure de carburant.

Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.

Veiller à ce que le bouchon du réservoir de
carburant soit bien fermé.
FBU19560
Huile moteur
S’assurer que l’huile moteur atteint le niveau spé-cifié. Ajouter de l’huile si nécessaire. (Voir
page 8-16.)
FBU19630
Liquide de refroidissement
S’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidisse-
ment si nécessaire. (Voir page 8-22.)
N.B.

Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.
AVERTISSEMENT

FWB00510
Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur sous pression ris-
quent de provoquer des brûlures. Toujours
couvrir le bouchon d’un chiffon épais avant de
l’ouvrir. Laisser s’échapper les vapeurs rési-
duelles avant d’enlever complètement le bou-
chon.

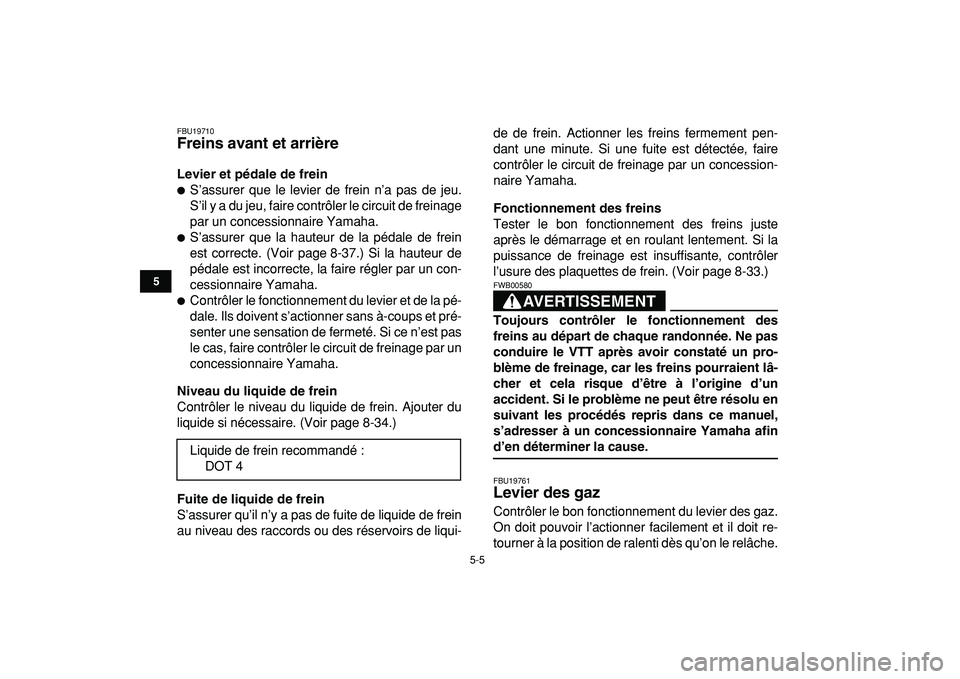

5-5
1
2
3
45
6
7
8
9
10
11

FBU19710
Freins avant et arrière
Levier et pédale de frein

S’assurer que le levier de frein n’a pas de jeu.
S’il y a du jeu, faire contrôler le circuit de freinage
par un concessionnaire Yamaha.

S’assurer que la hauteur de la pédale de frein
est correcte. (Voir page 8-37.) Si la hauteur de
pédale est incorrecte, la faire régler par un con-
cessionnaire Yamaha.

Contrôler le fonctionnement du levier et de la pé-
dale. Ils doivent s’actionner sans à-coups et pré-
senter une sensation de fermeté. Si ce n’est pas
le cas, faire contrôler le circuit de freinage par un
concessionnaire Yamaha.
Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-34.)
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de liqui-de de frein. Actionner les freins fermement pen-
dant une minute. Si une fuite est détectée, faire
contrôler le circuit de freinage par un concession-
naire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage et en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-33.)AVERTISSEMENT

FWB00580
Toujours contrôler le fonctionnement des
freins au départ de chaque randonnée. Ne pas
conduire le VTT après avoir constaté un pro-
blème de freinage, car les freins pourraient lâ-
cher et cela risque d’être à l’origine d’un
accident. Si le problème ne peut être résolu en
suivant les procédés repris dans ce manuel,
s’adresser à un concessionnaire Yamaha afin
d’en déterminer la cause.
FBU19761
Levier des gaz
Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche. Liquide de frein recommandé :
DOT 4

5-6
1
2
3
45
6
7
8
9
10
11

Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.
FBU19770
Chaîne de transmission
Contrôler l’état général et la tension de la chaîne.
Graisser et régler la chaîne de transmission si né-
cessaire. (Voir page 8-41.)
FBU19792
Pneus
AVERTISSEMENT

FWB00602
La conduite d’un VTT équipé de pneus du type
incorrect ou dont la pression de gonflage est
inégale ou incorrecte pourrait entraîner une
perte de contrôle du véhicule et augmenterait
les risques d’accident.
Lire attentivement ce qui suit :

Les pneus mentionnés ci-dessous ont été
approuvés par la Yamaha Motor Co., Ltd.
pour ce modèle. Il est déconseillé de monter
d’autre combinaison de pneus sur le quad.
Avant :
Fabricant/modèle :
DUNLOP/KT351 RadialTaille :
AT21 x 7R-10
Type :
Sans chambre (Tubeless)
Arrière :
Fabricant/modèle :
DUNLOP/KT356 Radial
Taille :
AT20 x 10R-9
Type :
Sans chambre (Tubeless)

Gonfler les pneus à la pression recomman-
dée :
Pression de gonflage recommandée :
Avant :
27.5 kPa (0.275 kgf/cm
2
, 4.0 psi)
Arrière :
30.0 kPa (0.300 kgf/cm
2
, 4.4 psi)

Contrôler et régler la pression de gonflage
des pneus à froid.

La pression de gonflage des pneus doit
être égale des deux côtés.

Une pression insuffisante peut entraîner le
déjantement du pneu quand le véhicule
est utilisé dans des conditions extrêmes.

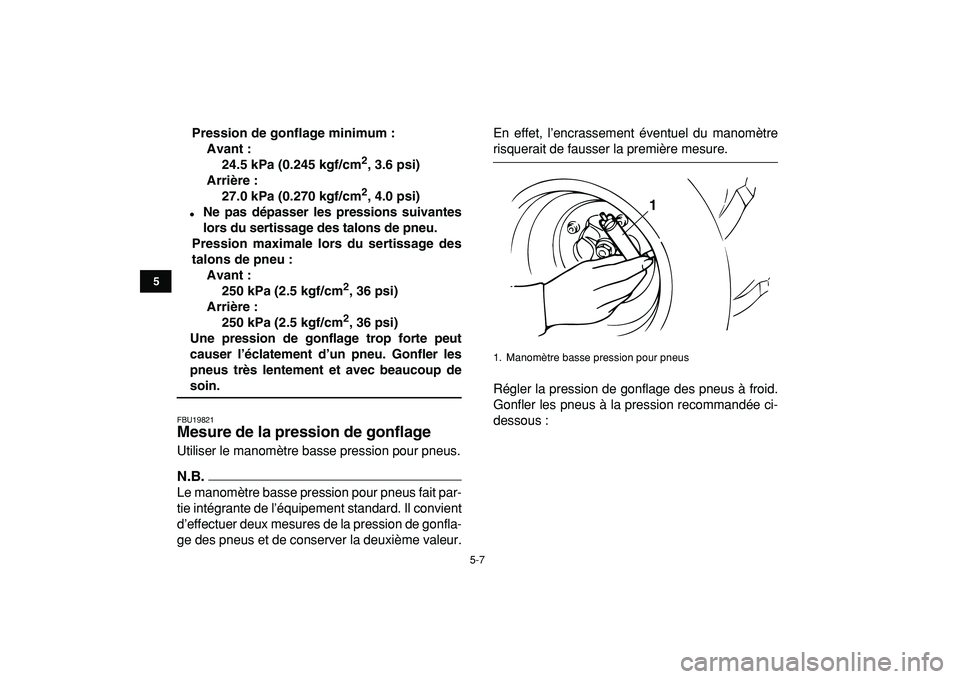

5-7
1
2
3
45
6
7
8
9
10
11

Pression de gonflage minimum :
Avant :
24.5 kPa (0.245 kgf/cm
2
, 3.6 psi)
Arrière :
27.0 kPa (0.270 kgf/cm
2
, 4.0 psi)

Ne pas dépasser les pressions suivantes
lors du sertissage des talons de pneu.
Pression maximale lors du sertissage des
talons de pneu :
Avant :
250 kPa (2.5 kgf/cm
2
, 36 psi)
Arrière :
250 kPa (2.5 kgf/cm
2
, 36 psi)
Une pression de gonflage trop forte peut
causer l’éclatement d’un pneu. Gonfler les
pneus très lentement et avec beaucoup de
soin.
FBU19821
Mesure de la pression de gonflage
Utiliser le manomètre basse pression pour pneus.
N.B.

Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gonfla-
ge des pneus et de conserver la deuxième valeur.En effet, l’encrassement éventuel du manomètre
risquerait de fausser la première mesure.
Régler la pression de gonflage des pneus à froid.
Gonfler les pneus à la pression recommandée ci-
dessous :
1. Manomètre basse pression pour pneus
1

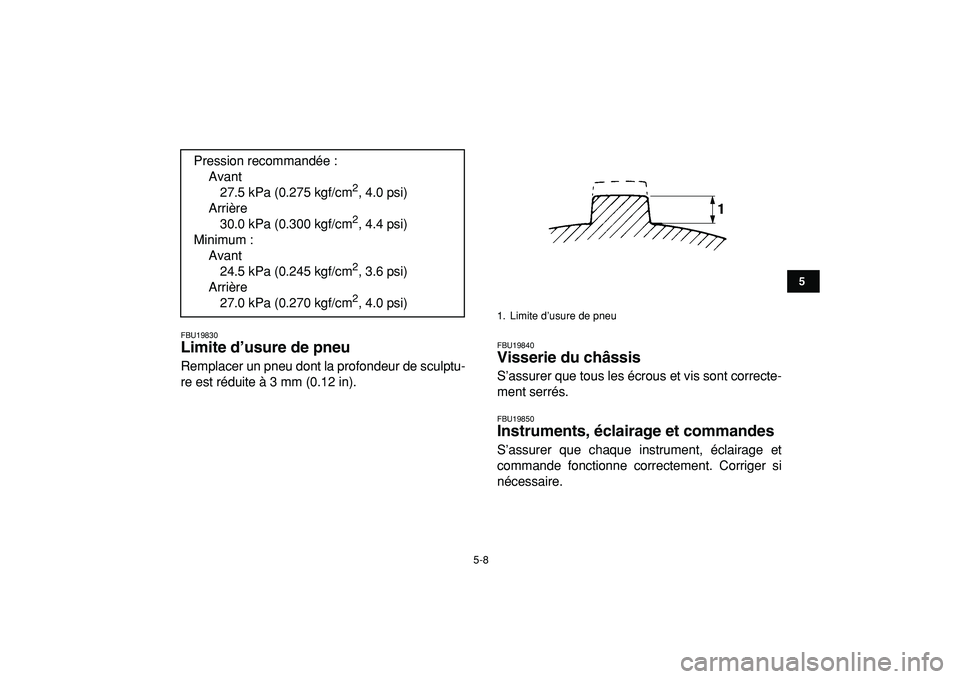

5-8
1
2
3
45
6
7
8
9
10
11

FBU19830
Limite d’usure de pneu
Remplacer un pneu dont la profondeur de sculptu-
re est réduite à 3 mm (0.12 in).
FBU19840
Visserie du châssis
S’assurer que tous les écrous et vis sont correcte-
ment serrés.
FBU19850
Instruments, éclairage et commandes
S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire. Pression recommandée :
Avant
27.5 kPa (0.275 kgf/cm
2
, 4.0 psi)
Arrière
30.0 kPa (0.300 kgf/cm
2
, 4.4 psi)
Minimum :
Avant
24.5 kPa (0.245 kgf/cm
2
, 3.6 psi)
Arrière
27.0 kPa (0.270 kgf/cm
2
, 4.0 psi)
1. Limite d’usure de pneu

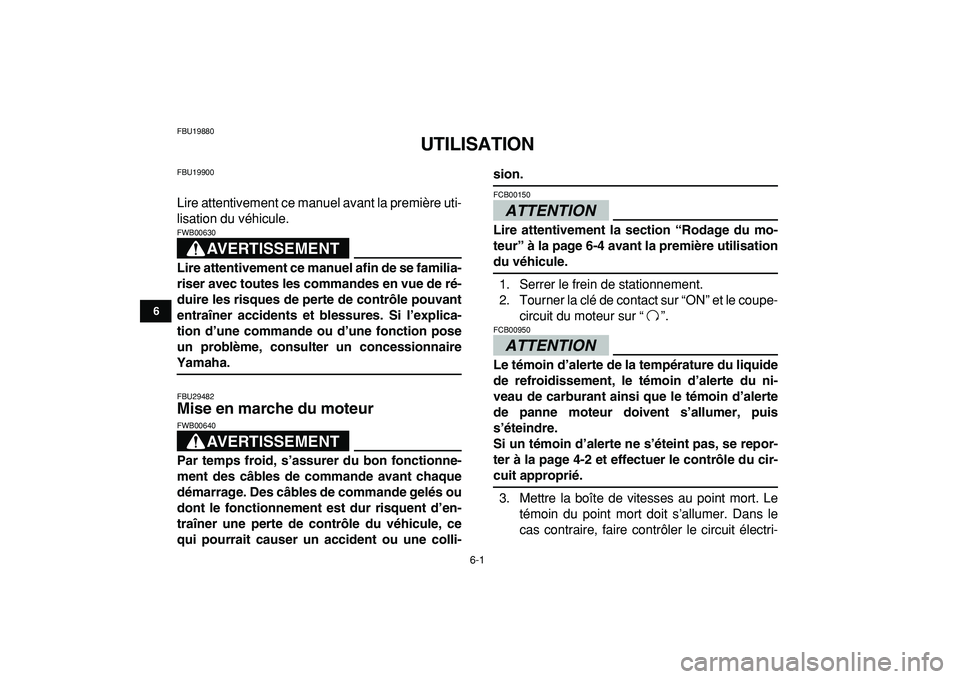

6-1
1
2
3
4
56
7
8
9
10
11

FBU19880
UTILISATION
FBU19900
Lire attentivement ce manuel avant la première uti-
lisation du véhicule.
AVERTISSEMENT

FWB00630
Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures. Si l’explica-
tion d’une commande ou d’une fonction pose
un problème, consulter un concessionnaire
Yamaha.
FBU29482
Mise en marche du moteur
AVERTISSEMENT

FWB00640
Par temps froid, s’assurer du bon fonctionne-
ment des câbles de commande avant chaque
démarrage. Des câbles de commande gelés ou
dont le fonctionnement est dur risquent d’en-
traîner une perte de contrôle du véhicule, ce
qui pourrait causer un accident ou une colli-
sion.
ATTENTION

FCB00150
Lire attentivement la section “Rodage du mo-
teur” à la page 6-4 avant la première utilisation
du véhicule.
1. Serrer le frein de stationnement.
2. Tourner la clé de contact sur “ON” et le coupe-
circuit du moteur sur “ ”.
ATTENTION

FCB00950
Le témoin d’alerte de la température du liquide
de refroidissement, le témoin d’alerte du ni-
veau de carburant ainsi que le témoin d’alerte
de panne moteur doivent s’allumer, puis
s’éteindre.
Si un témoin d’alerte ne s’éteint pas, se repor-
ter à la page 4-2 et effectuer le contrôle du cir-
cuit approprié.
3. Mettre la boîte de vitesses au point mort. Le
témoin du point mort doit s’allumer. Dans le
cas contraire, faire contrôler le circuit électri-

6-2
1
2
3
4
56
7
8
9
10
11

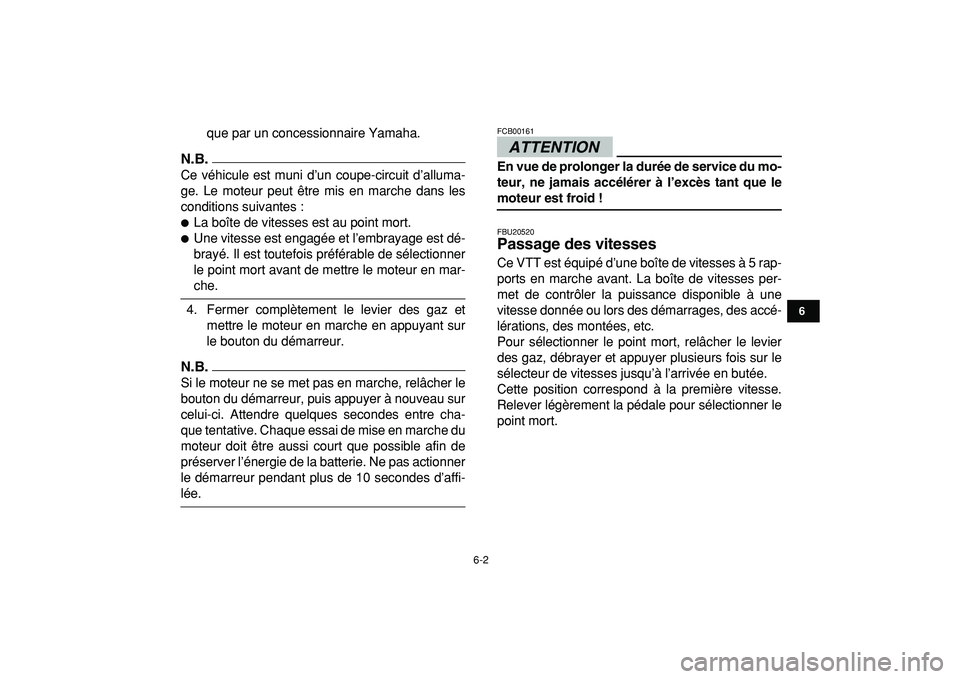

que par un concessionnaire Yamaha.
N.B.

Ce véhicule est muni d’un coupe-circuit d’alluma-
ge. Le moteur peut être mis en marche dans les
conditions suivantes :

La boîte de vitesses est au point mort.

Une vitesse est engagée et l’embrayage est dé-
brayé. Il est toutefois préférable de sélectionner
le point mort avant de mettre le moteur en mar-
che.
4. Fermer complètement le levier des gaz et
mettre le moteur en marche en appuyant sur
le bouton du démarreur.
N.B.

Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau sur
celui-ci. Attendre quelques secondes entre cha-
que tentative. Chaque essai de mise en marche du
moteur doit être aussi court que possible afin de
préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affi-
lée.
ATTENTION

FCB00161
En vue de prolonger la durée de service du mo-
teur, ne jamais accélérer à l’excès tant que le
moteur est froid !
FBU20520
Passage des vitesses
Ce VTT est équipé d’une boîte de vitesses à 5 rap-
ports en marche avant. La boîte de vitesses per-
met de contrôler la puissance disponible à une
vitesse donnée ou lors des démarrages, des accé-
lérations, des montées, etc.
Pour sélectionner le point mort, relâcher le levier
des gaz, débrayer et appuyer plusieurs fois sur le
sélecteur de vitesses jusqu’à l’arrivée en butée.
Cette position correspond à la première vitesse.
Relever légèrement la pédale pour sélectionner le
point mort.

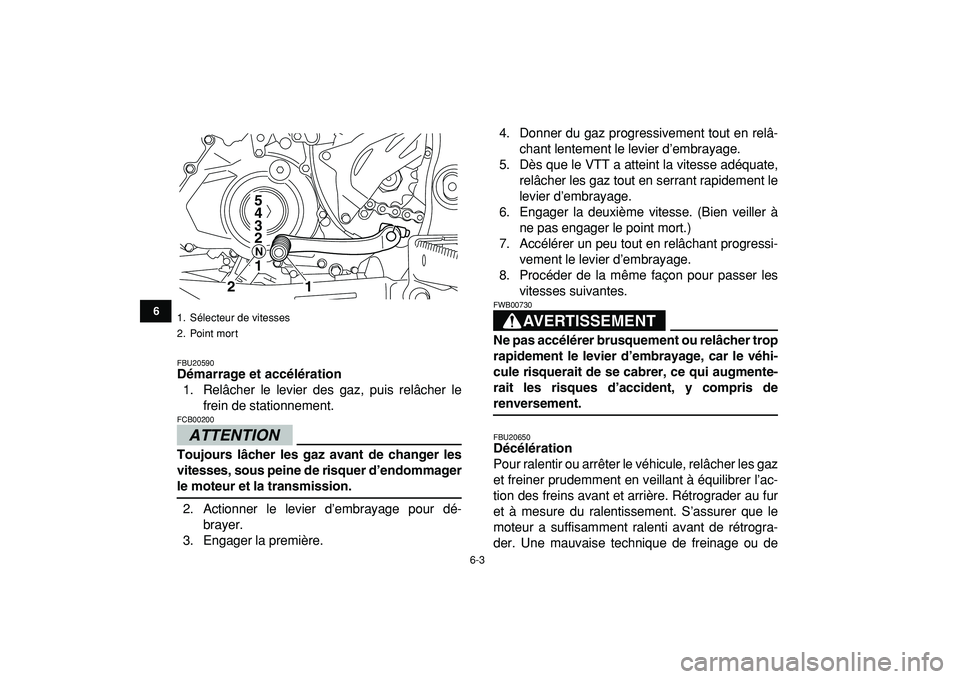

6-3
1
2
3
4
56
7
8
9
10
11

FBU20590
Démarrage et accélération
1. Relâcher le levier des gaz, puis relâcher le
frein de stationnement.
ATTENTION

FCB00200
Toujours lâcher les gaz avant de changer les
vitesses, sous peine de risquer d’endommager
le moteur et la transmission.
2. Actionner le levier d’embrayage pour dé-
brayer.
3. Engager la première.4. Donner du gaz progressivement tout en relâ-
chant lentement le levier d’embrayage.
5. Dès que le VTT a atteint la vitesse adéquate,
relâcher les gaz tout en serrant rapidement le
levier d’embrayage.
6. Engager la deuxième vitesse. (Bien veiller à
ne pas engager le point mort.)
7. Accélérer un peu tout en relâchant progressi-
vement le levier d’embrayage.
8. Procéder de la même façon pour passer les
vitesses suivantes.AVERTISSEMENT
FWB00730
Ne pas accélérer brusquement ou relâcher trop
rapidement le levier d’embrayage, car le véhi-
cule risquerait de se cabrer, ce qui augmente-
rait les risques d’accident, y compris de
renversement.
FBU20650
Décélération
Pour ralentir ou arrêter le véhicule, relâcher les gaz
et freiner prudemment en veillant à équilibrer l’ac-
tion des freins avant et arrière. Rétrograder au fur
et à mesure du ralentissement. S’assurer que le
moteur a suffisamment ralenti avant de rétrogra-
der. Une mauvaise technique de freinage ou de
1. Sélecteur de vitesses
2. Point mort
1 22 3
4 5
N1

6-4
1
2
3
4
56
7
8
9
10
11

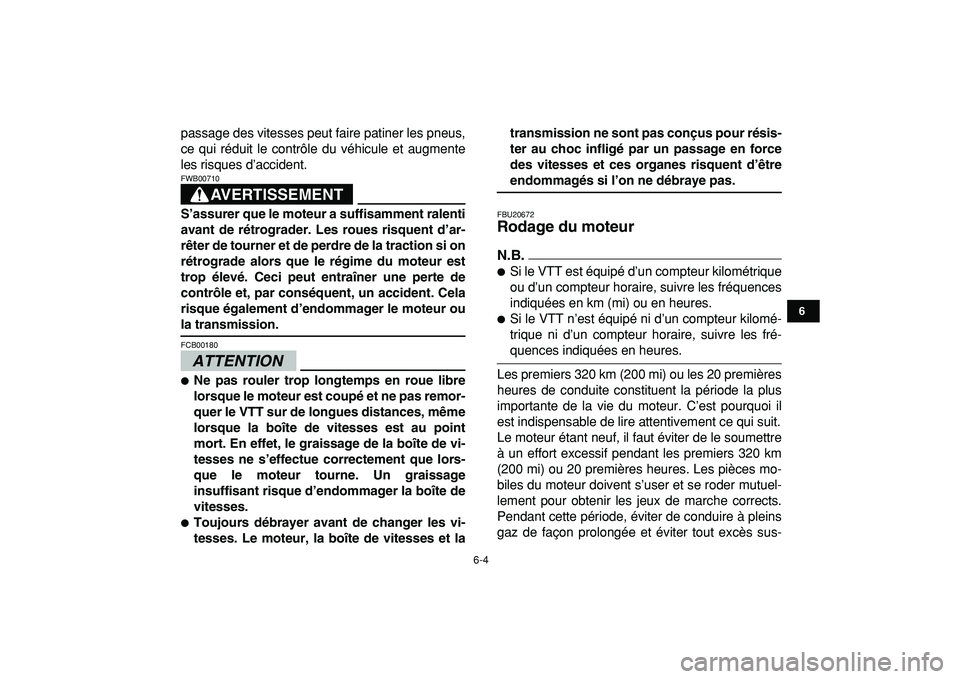

passage des vitesses peut faire patiner les pneus,
ce qui réduit le contrôle du véhicule et augmente
les risques d’accident.
AVERTISSEMENT

FWB00710
S’assurer que le moteur a suffisamment ralenti
avant de rétrograder. Les roues risquent d’ar-
rêter de tourner et de perdre de la traction si on
rétrograde alors que le régime du moteur est
trop élevé. Ceci peut entraîner une perte de
contrôle et, par conséquent, un accident. Cela
risque également d’endommager le moteur ou
la transmission.
ATTENTION

FCB00180

Ne pas rouler trop longtemps en roue libre
lorsque le moteur est coupé et ne pas remor-
quer le VTT sur de longues distances, même
lorsque la boîte de vitesses est au point
mort. En effet, le graissage de la boîte de vi-
tesses ne s’effectue correctement que lors-
que le moteur tourne. Un graissage
insuffisant risque d’endommager la boîte de
vitesses.

Toujours débrayer avant de changer les vi-
tesses. Le moteur, la boîte de vitesses et latransmission ne sont pas conçus pour résis-
ter au choc infligé par un passage en force
des vitesses et ces organes risquent d’être
endommagés si l’on ne débraye pas.
FBU20672
Rodage du moteur
N.B.


Si le VTT est équipé d’un compteur kilométrique
ou d’un compteur horaire, suivre les fréquences
indiquées en km (mi) ou en heures.

Si le VTT n’est équipé ni d’un compteur kilomé-
trique ni d’un compteur horaire, suivre les fré-
quences indiquées en heures.
Les premiers 320 km (200 mi) ou les 20 premières
heures de conduite constituent la période la plus
importante de la vie du moteur. C’est pourquoi il
est indispensable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le soumettre
à un effort excessif pendant les premiers 320 km
(200 mi) ou 20 premières heures. Les pièces mo-
biles du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
Pendant cette période, éviter de conduire à pleins
gaz de façon prolongée et éviter tout excès sus-

6-5
1
2
3
4
56
7
8
9
10
11

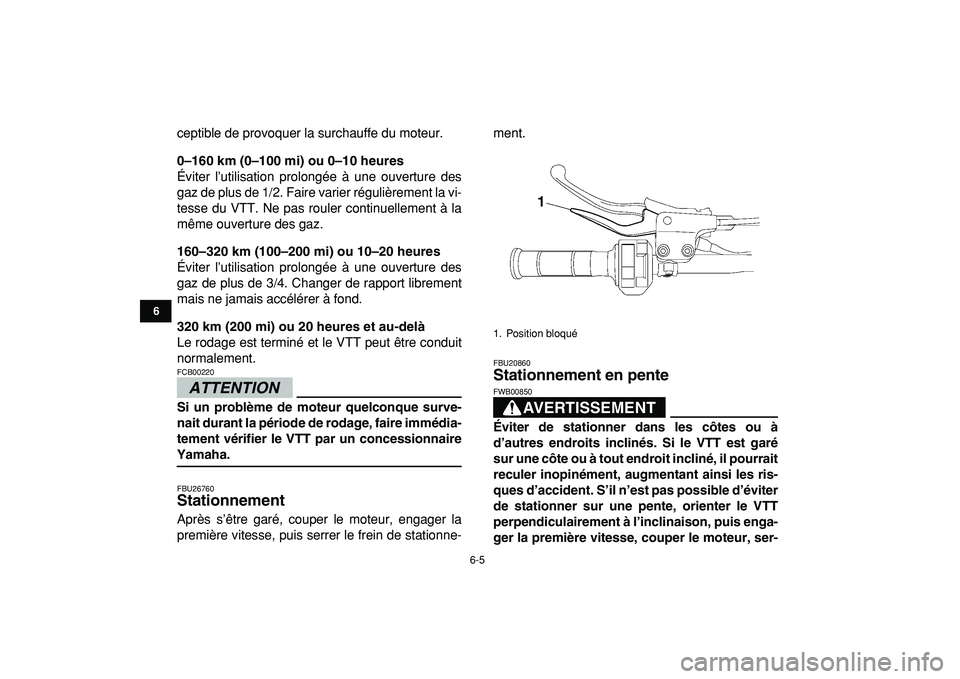

ceptible de provoquer la surchauffe du moteur.
0–160 km (0–100 mi) ou 0–10 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 1/2. Faire varier régulièrement la vi-
tesse du VTT. Ne pas rouler continuellement à la
même ouverture des gaz.
160–320 km (100–200 mi) ou 10–20 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 3/4. Changer de rapport librement
mais ne jamais accélérer à fond.
320 km (200 mi) ou 20 heures et au-delà
Le rodage est terminé et le VTT peut être conduit
normalement.
ATTENTION

FCB00220
Si un problème de moteur quelconque surve-
nait durant la période de rodage, faire immédia-
tement vérifier le VTT par un concessionnaire
Yamaha.
FBU26760
Stationnement
Après s’être garé, couper le moteur, engager la
première vitesse, puis serrer le frein de stationne-ment.
FBU20860
Stationnement en pente
AVERTISSEMENT

FWB00850
Éviter de stationner dans les côtes ou à
d’autres endroits inclinés. Si le VTT est garé
sur une côte ou à tout endroit incliné, il pourrait
reculer inopinément, augmentant ainsi les ris-
ques d’accident. S’il n’est pas possible d’éviter
de stationner sur une pente, orienter le VTT
perpendiculairement à l’inclinaison, puis enga-
ger la première vitesse, couper le moteur, ser-
1. Position bloqué
1
