FBU17680

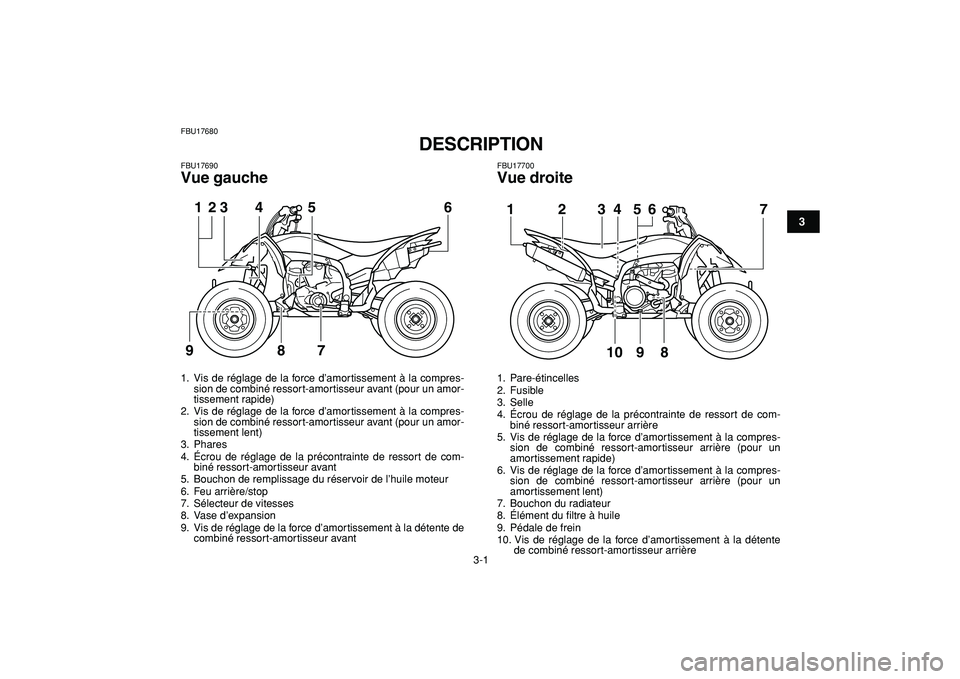

DESCRIPTION
FBU17690
Vue gauche
FBU17700
Vue droite
1. Vis de réglage de la force d’amortissement à la compres-
sion de combiné ressort-amortisseur avant (pour un amor-
tissement rapide)
2. Vis de réglage de la force d’amortissement à la compres-
sion de combiné ressort-amortisseur avant (pour un amor-
tissement lent)
3. Phares
4. Écrou de réglage de la précontrainte de ressort de com-
biné ressort-amortisseur avant
5. Bouchon de remplissage du réservoir de l’huile moteur
6. Feu arrière/stop
7. Sélecteur de vitesses
8. Vase d’expansion
9. Vis de réglage de la force d’amortissement à la détente de
combiné ressort-amortisseur avant
6
7 8 934 1
5
2

1. Pare-étincelles
2. Fusible
3. Selle
4. Écrou de réglage de la précontrainte de ressort de com-
biné ressort-amortisseur arrière
5. Vis de réglage de la force d’amortissement à la compres-
sion de combiné ressort-amortisseur arrière (pour un
amortissement rapide)
6. Vis de réglage de la force d’amortissement à la compres-
sion de combiné ressort-amortisseur arrière (pour un
amortissement lent)
7. Bouchon du radiateur
8. Élément du filtre à huile
9. Pédale de frein
10. Vis de réglage de la force d’amortissement à la détente
de combiné ressort-amortisseur arrière
7
8 9 10 1
2
3
4
5
6

3-2
1
23
4
5
6
7
8
9
10
11

FBU17712

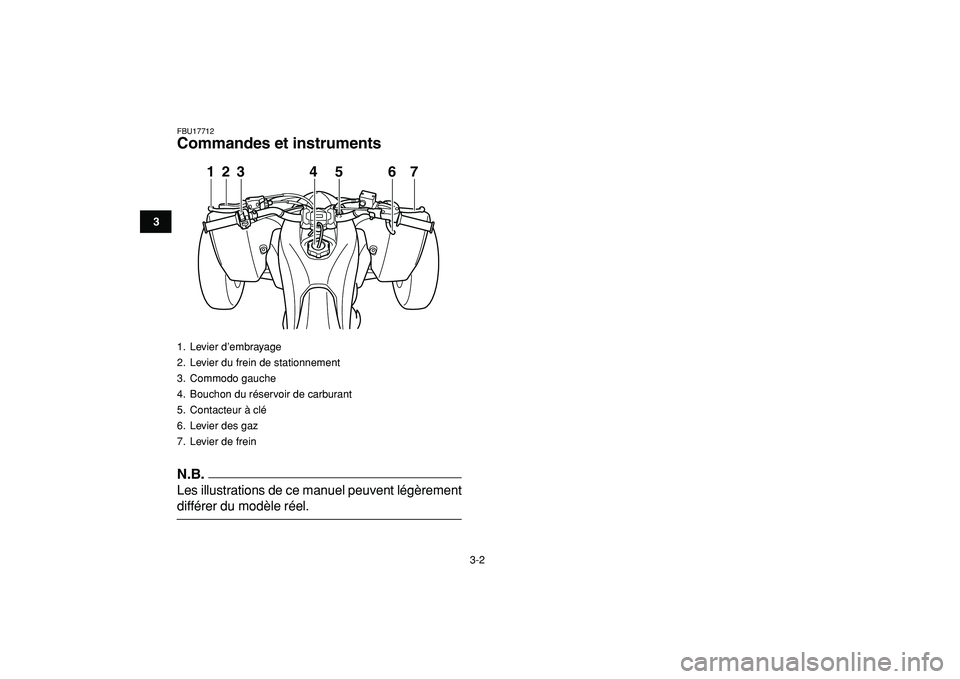

Commandes et instruments
N.B.

Les illustrations de ce manuel peuvent légèrement
différer du modèle réel.
1. Levier d’embrayage
2. Levier du frein de stationnement
3. Commodo gauche
4. Bouchon du réservoir de carburant
5. Contacteur à clé
6. Levier des gaz
7. Levier de frein
2
1
3
6
5
7
4

4-1
1
2
34
5
6
7
8
9
10
11

FBU17733
COMMANDES ET INSTRUMENTS

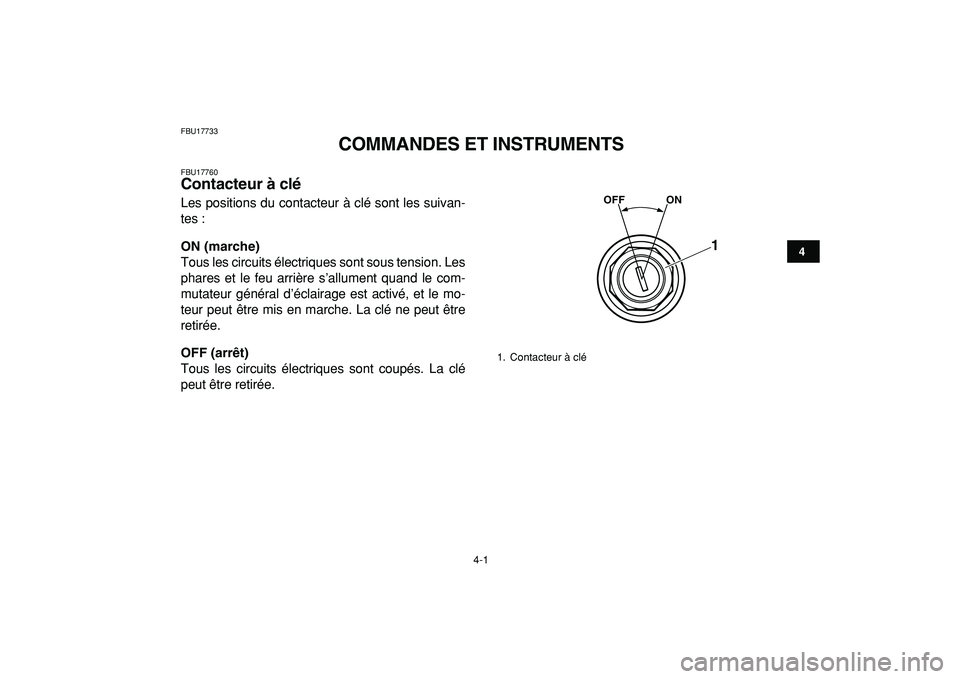

FBU17760
Contacteur à clé
Les positions du contacteur à clé sont les suivan-
tes :
ON (marche)
Tous les circuits électriques sont sous tension. Les
phares et le feu arrière s’allument quand le com-
mutateur général d’éclairage est activé, et le mo-
teur peut être mis en marche. La clé ne peut être
retirée.
OFF (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.

1. Contacteur à clé
OFF ON
1

4-2
1
2
34
5
6
7
8
9
10
11

FBU29380

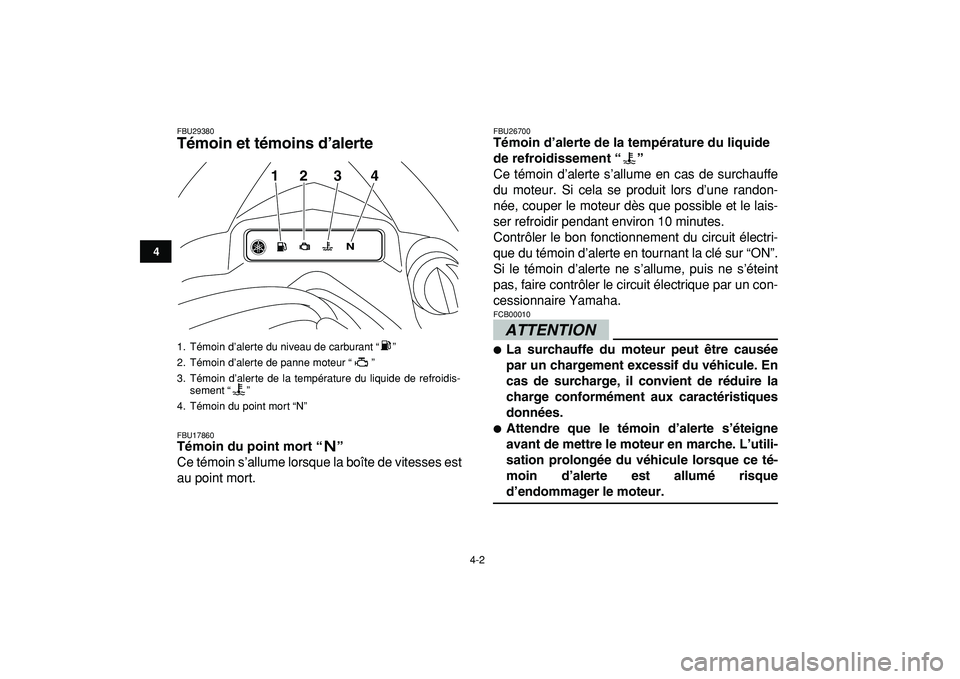

Témoin et témoins d’alerte
FBU17860
Témoin du point mort “”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.
FBU26700
Témoin d’alerte de la température du liquide
de refroidissement “”
Ce témoin d’alerte s’allume en cas de surchauffe
du moteur. Si cela se produit lors d’une randon-
née, couper le moteur dès que possible et le lais-
ser refroidir pendant environ 10 minutes.
Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume, puis ne s’éteint
pas, faire contrôler le circuit électrique par un con-
cessionnaire Yamaha.ATTENTION

FCB00010

La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.

Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque
d’endommager le moteur.
1. Témoin d’alerte du niveau de carburant “ ”
2. Témoin d’alerte de panne moteur “ ”
3. Témoin d’alerte de la température du liquide de refroidis-
sement “ ”
4. Témoin du point mort “N”
12 3 4

4-3
1
2
34
5
6
7
8
9
10
11

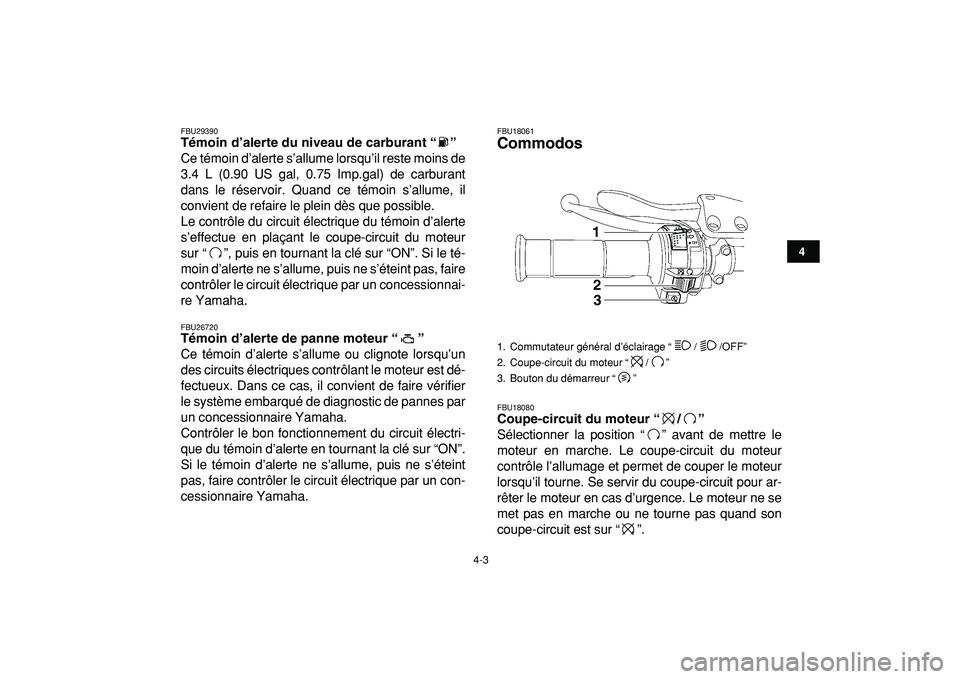

FBU29390
Témoin d’alerte du niveau de carburant “”
Ce témoin d’alerte s’allume lorsqu’il reste moins de
3.4 L (0.90 US gal, 0.75 Imp.gal) de carburant
dans le réservoir. Quand ce témoin s’allume, il
convient de refaire le plein dès que possible.
Le contrôle du circuit électrique du témoin d’alerte
s’effectue en plaçant le coupe-circuit du moteur
sur “ ”, puis en tournant la clé sur “ON”. Si le té-
moin d’alerte ne s’allume, puis ne s’éteint pas, faire
contrôler le circuit électrique par un concessionnai-
re Yamaha.
FBU26720
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume ou clignote lorsqu’un
des circuits électriques contrôlant le moteur est dé-
fectueux. Dans ce cas, il convient de faire vérifier
le système embarqué de diagnostic de pannes par
un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume, puis ne s’éteint
pas, faire contrôler le circuit électrique par un con-
cessionnaire Yamaha.
FBU18061
Commodos
FBU18080
Coupe-circuit du moteur “/”
Sélectionner la position “ ” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur “ ”.
1. Commutateur général d’éclairage “ / /OFF”
2. Coupe-circuit du moteur “ / ”
3. Bouton du démarreur “ ”
1
2
3

4-4
1
2
34
5
6
7
8
9
10
11

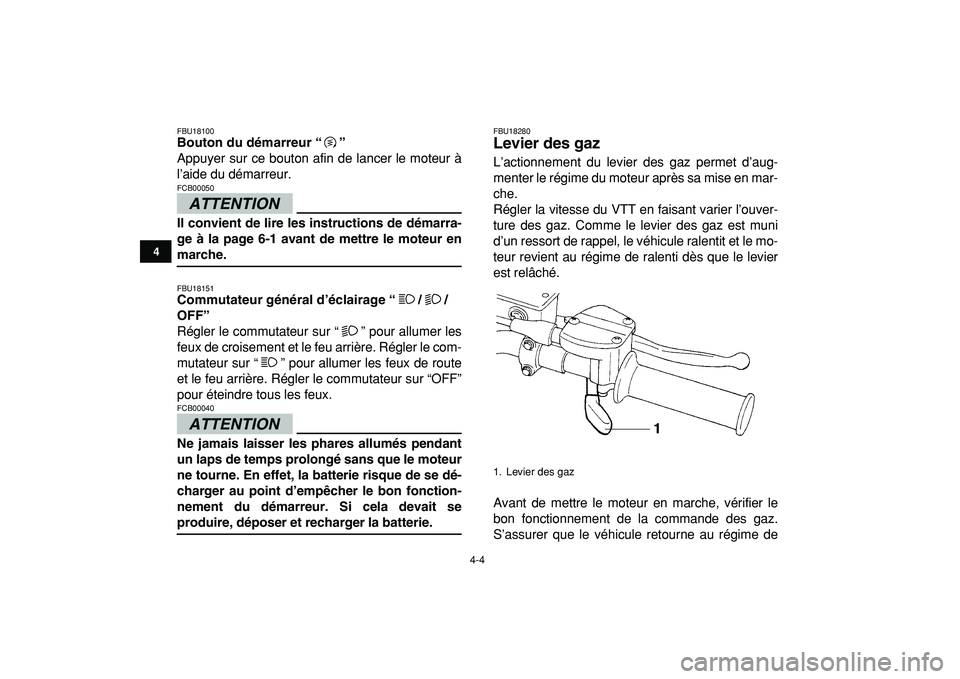

FBU18100
Bouton du démarreur “”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur.
ATTENTION

FCB00050
Il convient de lire les instructions de démarra-
ge à la page 6-1 avant de mettre le moteur en
marche.
FBU18151
Commutateur général d’éclairage “//
OFF”
Régler le commutateur sur “ ” pour allumer les
feux de croisement et le feu arrière. Régler le com-
mutateur sur “ ” pour allumer les feux de route
et le feu arrière. Régler le commutateur sur “OFF”
pour éteindre tous les feux.
ATTENTION

FCB00040
Ne jamais laisser les phares allumés pendant
un laps de temps prolongé sans que le moteur
ne tourne. En effet, la batterie risque de se dé-
charger au point d’empêcher le bon fonction-
nement du démarreur. Si cela devait se
produire, déposer et recharger la batterie.
FBU18280
Levier des gaz
L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.
Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
1. Levier des gaz

4-5
1
2
34
5
6
7
8
9
10
11

ralenti dès que le levier est relâché.
AVERTISSEMENT

FWB00250
Un mauvais fonctionnement du levier des gaz
risque d’empêcher la bonne accélération ou
décélération du véhicule. Ceci pourrait être la
cause d’un accident. Vérifier le bon fonction-
nement du levier des gaz avant de mettre le
moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cau-
se. Corriger le problème avant de conduire le
véhicule ou consulter un concessionnaire
Yamaha.

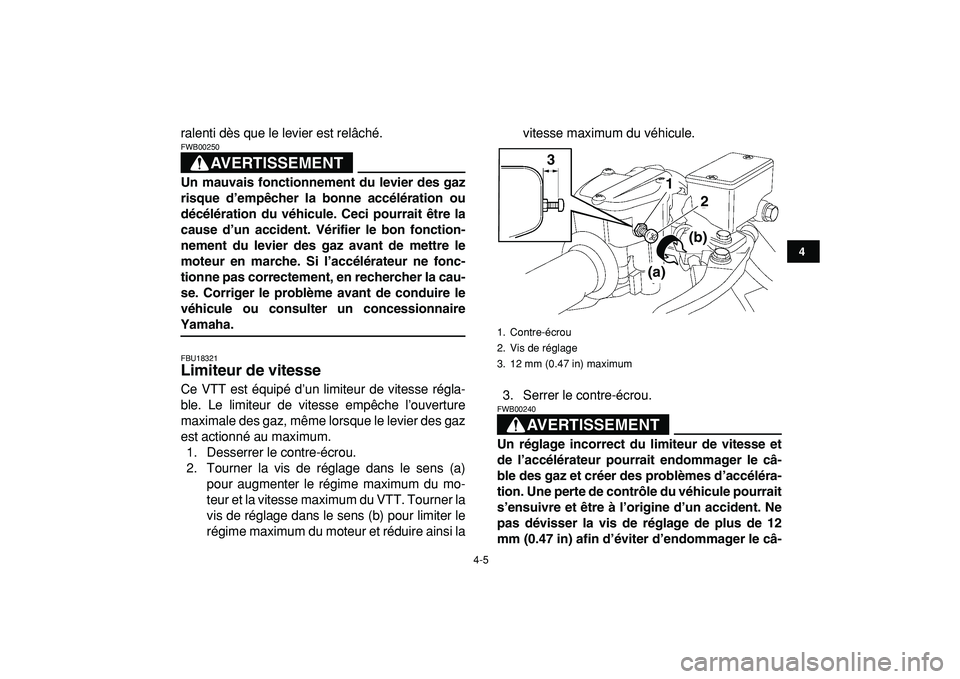

FBU18321
Limiteur de vitesse
Ce VTT est équipé d’un limiteur de vitesse régla-
ble. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum.
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a)
pour augmenter le régime maximum du mo-
teur et la vitesse maximum du VTT. Tourner la
vis de réglage dans le sens (b) pour limiter le
régime maximum du moteur et réduire ainsi lavitesse maximum du véhicule.
3. Serrer le contre-écrou.AVERTISSEMENT
FWB00240
Un réglage incorrect du limiteur de vitesse et
de l’accélérateur pourrait endommager le câ-
ble des gaz et créer des problèmes d’accéléra-
tion. Une perte de contrôle du véhicule pourrait
s’ensuivre et être à l’origine d’un accident. Ne
pas dévisser la vis de réglage de plus de 12
mm (0.47 in) afin d’éviter d’endommager le câ-
1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
3
1
2
(a)
(b)

4-6
1
2
34
5
6
7
8
9
10
11

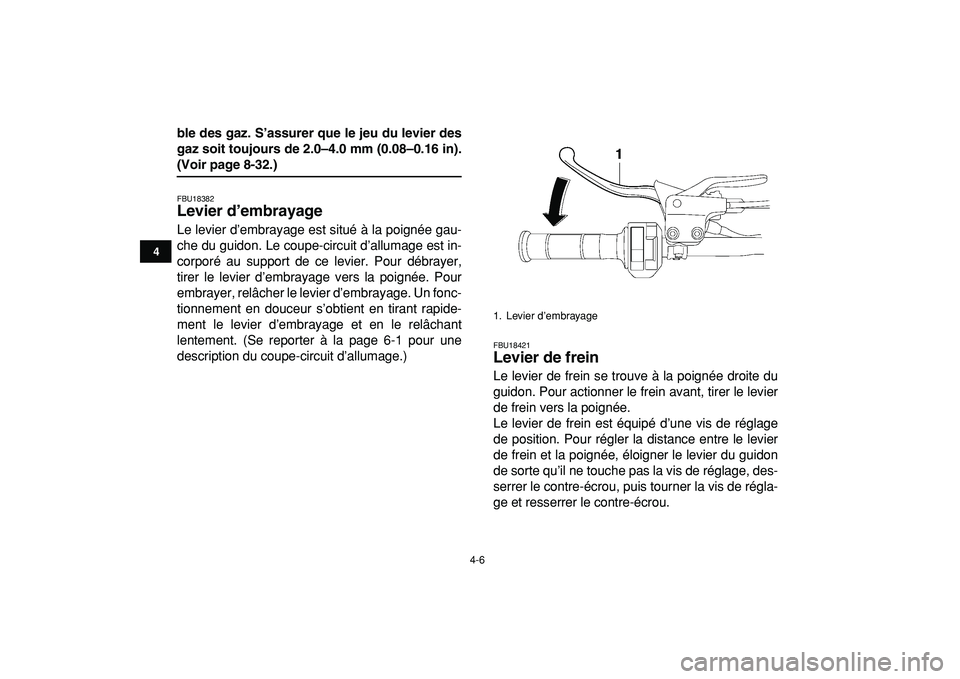

ble des gaz. S’assurer que le jeu du levier des
gaz soit toujours de 2.0–4.0 mm (0.08–0.16 in).
(Voir page 8-32.)
FBU18382
Levier d’embrayage
Le levier d’embrayage est situé à la poignée gau-
che du guidon. Le coupe-circuit d’allumage est in-
corporé au support de ce levier. Pour débrayer,
tirer le levier d’embrayage vers la poignée. Pour
embrayer, relâcher le levier d’embrayage. Un fonc-
tionnement en douceur s’obtient en tirant rapide-
ment le levier d’embrayage et en le relâchant
lentement. (Se reporter à la page 6-1 pour une
description du coupe-circuit d’allumage.)
FBU18421
Levier de frein
Le levier de frein se trouve à la poignée droite du
guidon. Pour actionner le frein avant, tirer le levier
de frein vers la poignée.
Le levier de frein est équipé d’une vis de réglage
de position. Pour régler la distance entre le levier
de frein et la poignée, éloigner le levier du guidon
de sorte qu’il ne touche pas la vis de réglage, des-
serrer le contre-écrou, puis tourner la vis de régla-
ge et resserrer le contre-écrou.
1. Levier d’embrayage

4-7
1
2
34
5
6
7
8
9
10
11

FBU18432

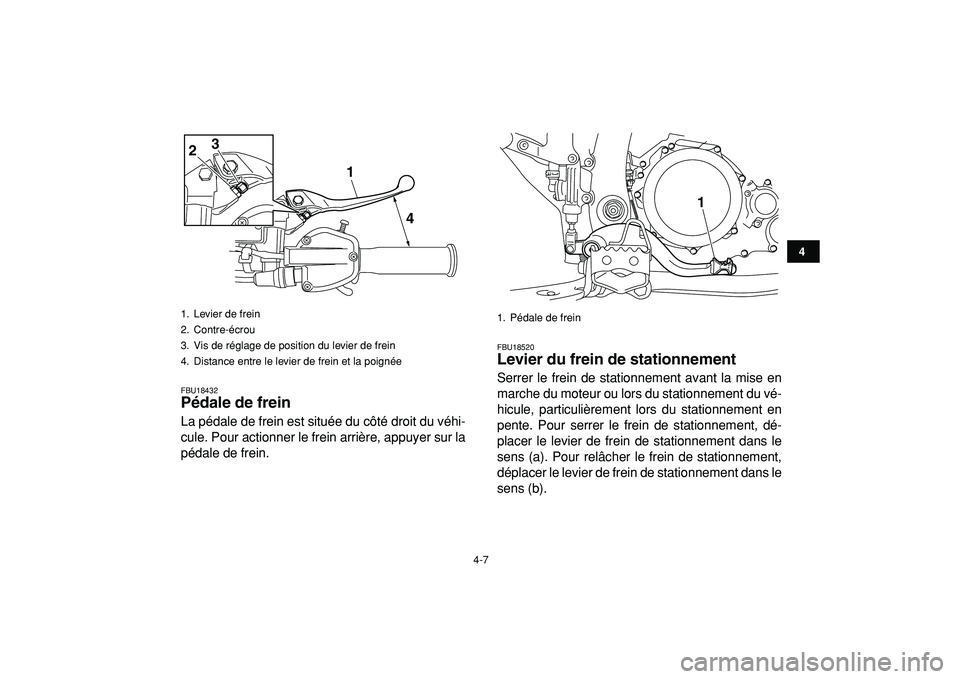

Pédale de frein
La pédale de frein est située du côté droit du véhi-
cule. Pour actionner le frein arrière, appuyer sur la
pédale de frein.
FBU18520
Levier du frein de stationnement
Serrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du vé-
hicule, particulièrement lors du stationnement en
pente. Pour serrer le frein de stationnement, dé-
placer le levier de frein de stationnement dans le
sens (a). Pour relâcher le frein de stationnement,
déplacer le levier de frein de stationnement dans le
sens (b).
1. Levier de frein
2. Contre-écrou
3. Vis de réglage de position du levier de frein
4. Distance entre le levier de frein et la poignée
1
4
23

1. Pédale de frein
1

4-8
1
2
34
5
6
7
8
9
10
11

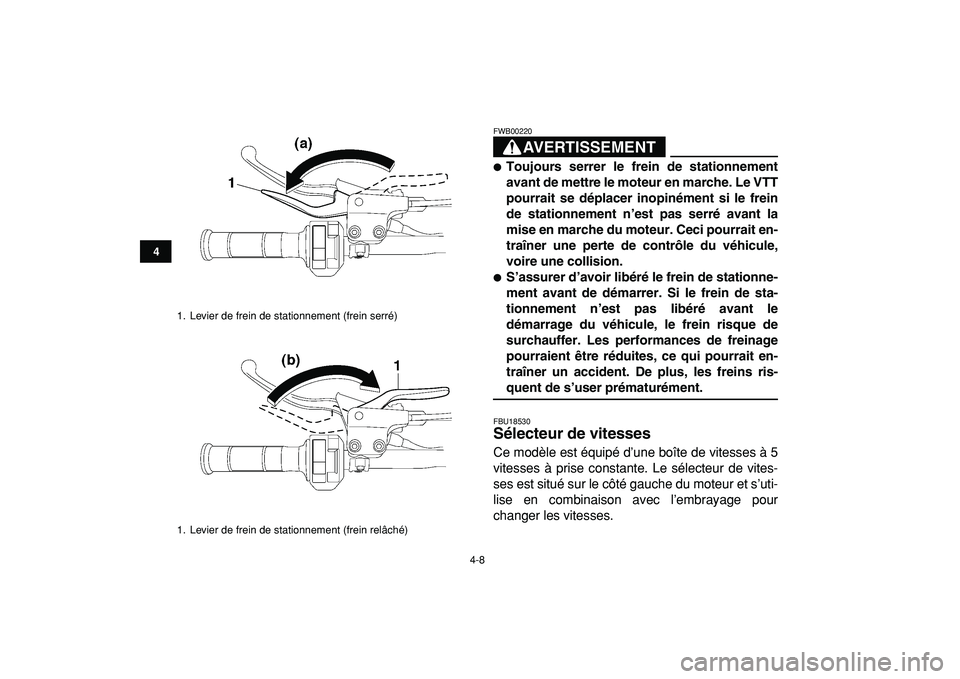

AVERTISSEMENT

FWB00220

Toujours serrer le frein de stationnement
avant de mettre le moteur en marche. Le VTT
pourrait se déplacer inopinément si le frein
de stationnement n’est pas serré avant la
mise en marche du moteur. Ceci pourrait en-
traîner une perte de contrôle du véhicule,
voire une collision.

S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de sta-
tionnement n’est pas libéré avant le
démarrage du véhicule, le frein risque de
surchauffer. Les performances de freinage
pourraient être réduites, ce qui pourrait en-
traîner un accident. De plus, les freins ris-
quent de s’user prématurément.
FBU18530
Sélecteur de vitesses
Ce modèle est équipé d’une boîte de vitesses à 5
vitesses à prise constante. Le sélecteur de vites-
ses est situé sur le côté gauche du moteur et s’uti-
lise en combinaison avec l’embrayage pour
changer les vitesses.
1. Levier de frein de stationnement (frein serré)
1. Levier de frein de stationnement (frein relâché)
